Пристрій для вимірювання товщини шкіри з ноніусом та гострою нерухомою губкою

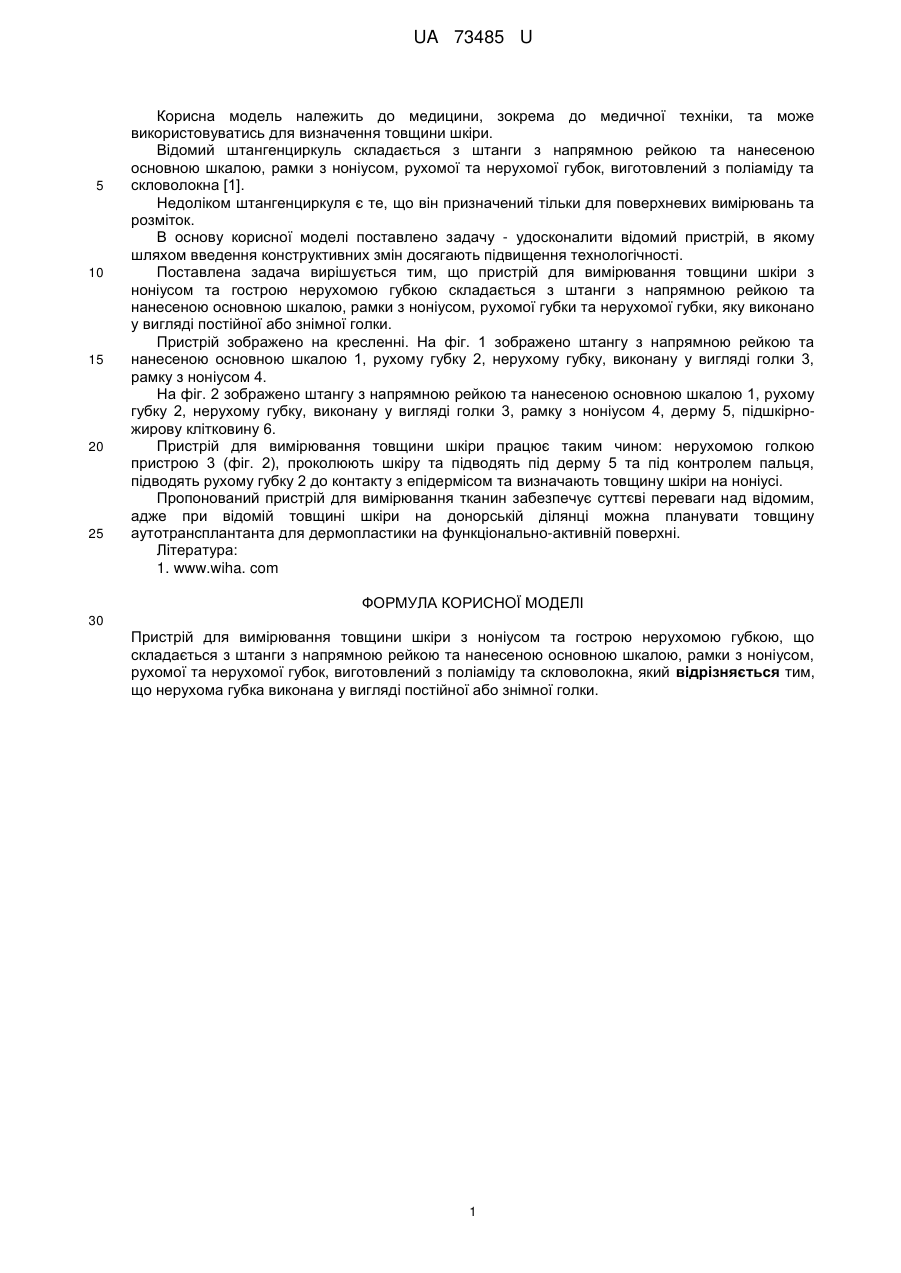

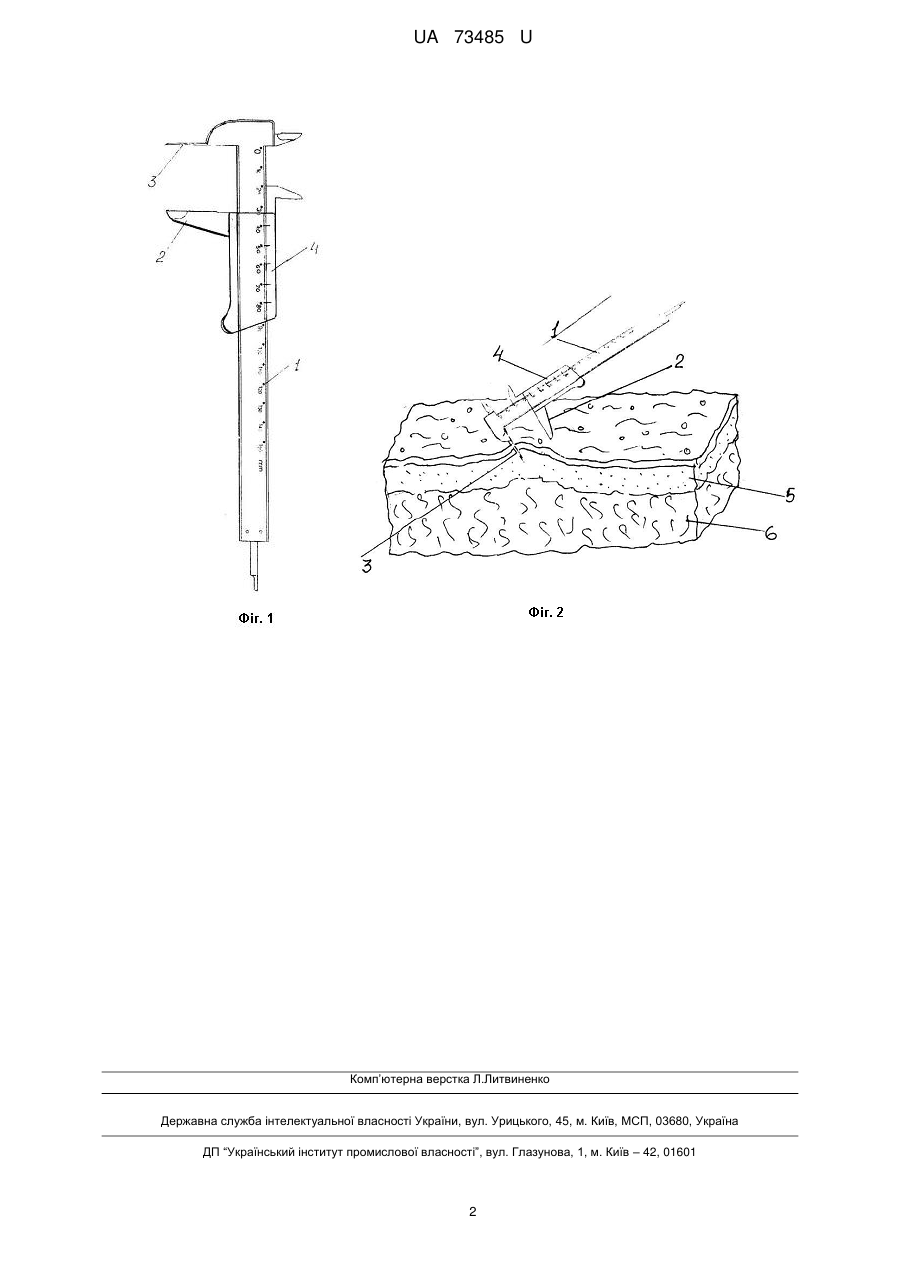

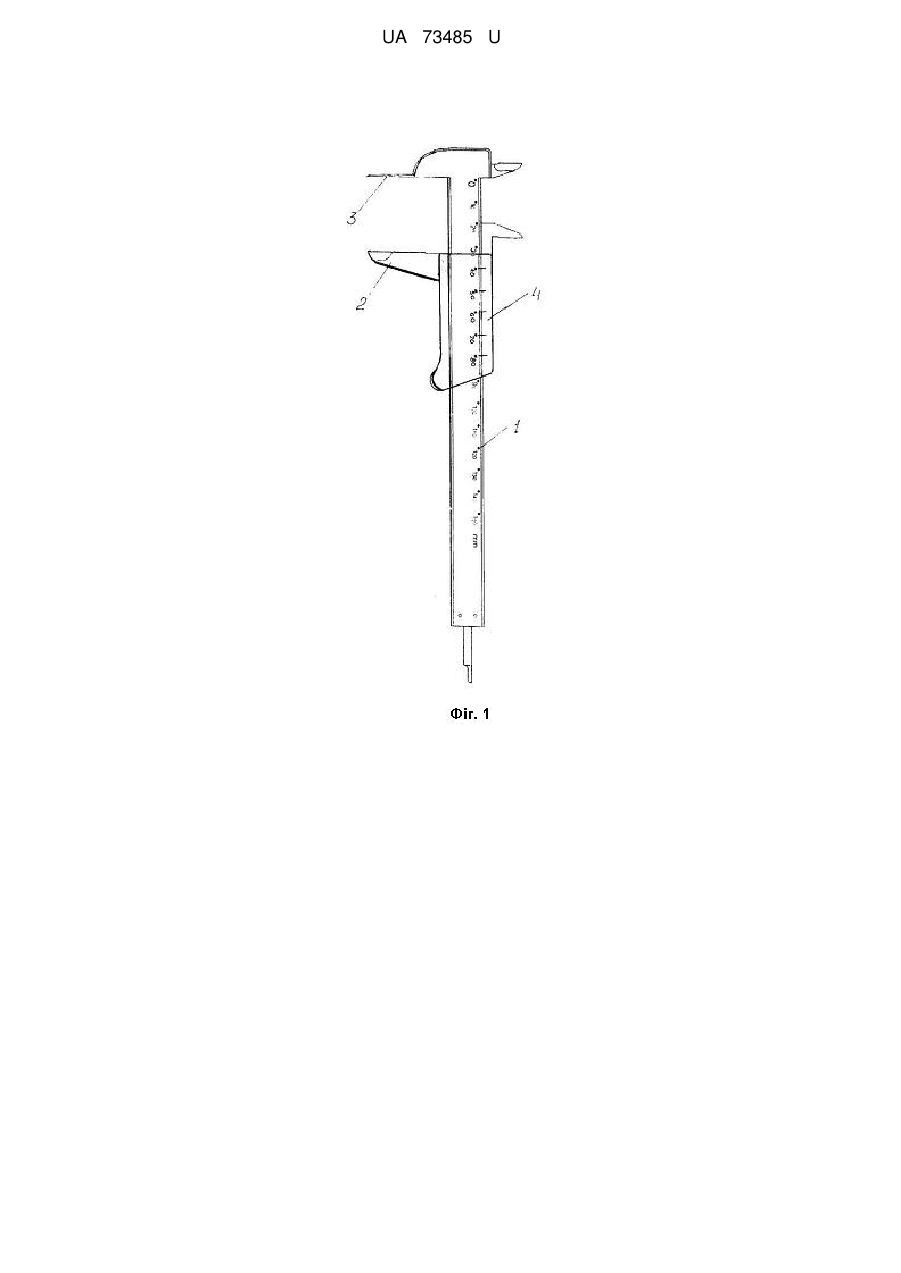

Реферат: UA 73485 U UA 73485 U 5 10 15 20 25 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань та розміток. В основу корисної моделі поставлено задачу - удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій для вимірювання товщини шкіри з ноніусом та гострою нерухомою губкою складається з штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої губки та нерухомої губки, яку виконано у вигляді постійної або знімної голки. Пристрій зображено на кресленні. На фіг. 1 зображено штангу з напрямною рейкою та нанесеною основною шкалою 1, рухому губку 2, нерухому губку, виконану у вигляді голки 3, рамку з ноніусом 4. На фіг. 2 зображено штангу з напрямною рейкою та нанесеною основною шкалою 1, рухому губку 2, нерухому губку, виконану у вигляді голки 3, рамку з ноніусом 4, дерму 5, підшкірножирову клітковину 6. Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою 3 (фіг. 2), проколюють шкіру та підводять під дерму 5 та під контролем пальця, підводять рухому губку 2 до контакту з епідермісом та визначають товщину шкіри на ноніусі. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Література: 1. www.wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для вимірювання товщини шкіри з ноніусом та гострою нерухомою губкою, що складається з штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що нерухома губка виконана у вигляді постійної або знімної голки. 1 UA 73485 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
