Пристрій для вимірювання товщини шкіри з ноніусом

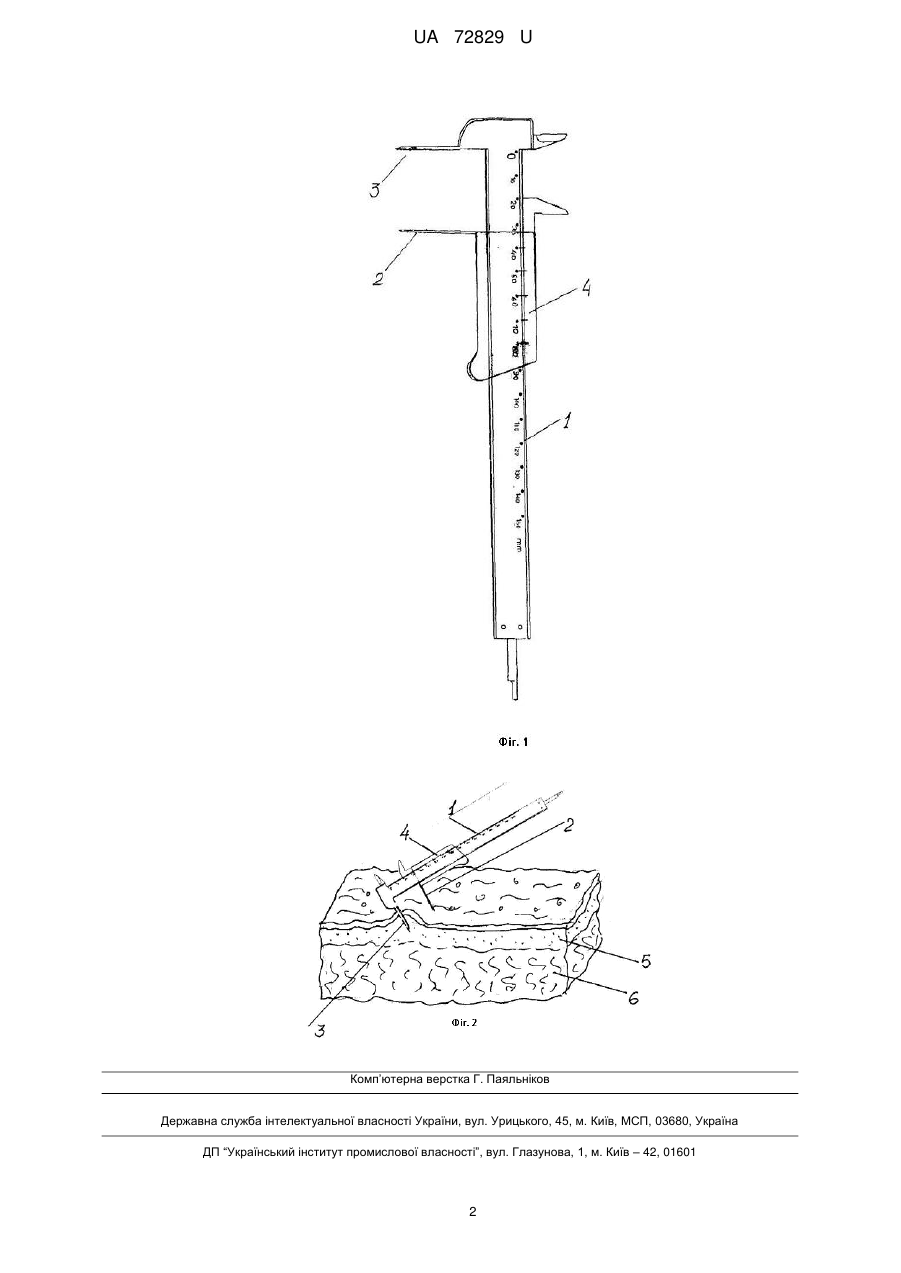

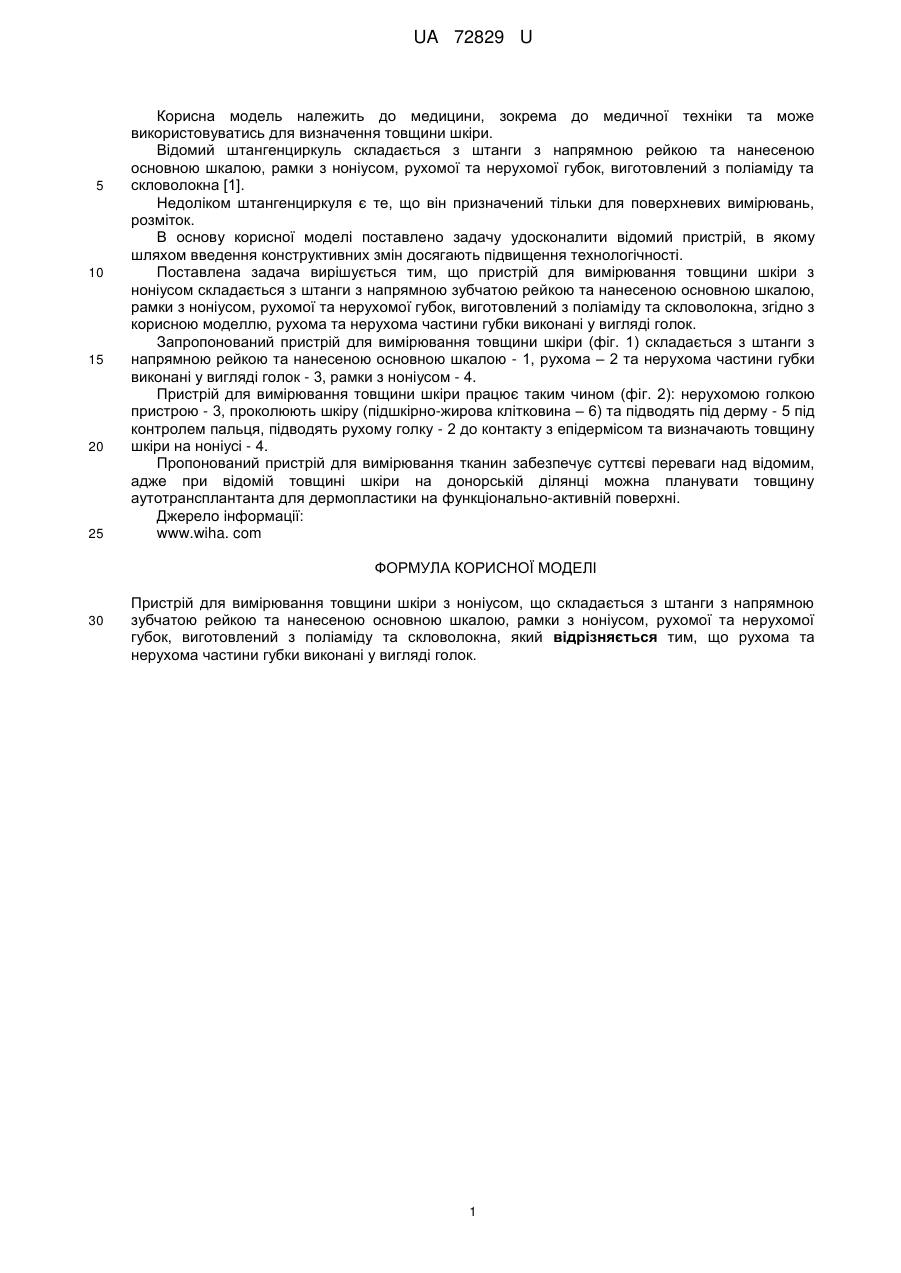

Реферат: UA 72829 U UA 72829 U 5 10 15 20 25 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій для вимірювання товщини шкіри з ноніусом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліамiду та скловолокна, згідно з корисною моделлю, рухома та нерухома частини губки виконані у вигляді голок. Запропонований пристрій для вимірювання товщини шкіри (фіг. 1) складається з штанги з напрямною рейкою та нанесеною основною шкалою - 1, рухома – 2 та нерухома частини губки виконані у вигляді голок - 3, рамки з ноніусом - 4. Пристрій для вимірювання товщини шкіри працює таким чином (фіг. 2): нерухомою голкою пристрою - 3, проколюють шкіру (підшкірно-жирова клітковина – 6) та підводять під дерму - 5 під контролем пальця, підводять рухому голку - 2 до контакту з епідермісом та визначають товщину шкіри на ноніусі - 4. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерело інформації: www.wiha. com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для вимірювання товщини шкіри з ноніусом, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліамiду та скловолокна, який відрізняється тим, що рухома та нерухома частини губки виконані у вигляді голок. 1 UA 72829 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
