Спосіб електронного регулювання споживання електроенергії

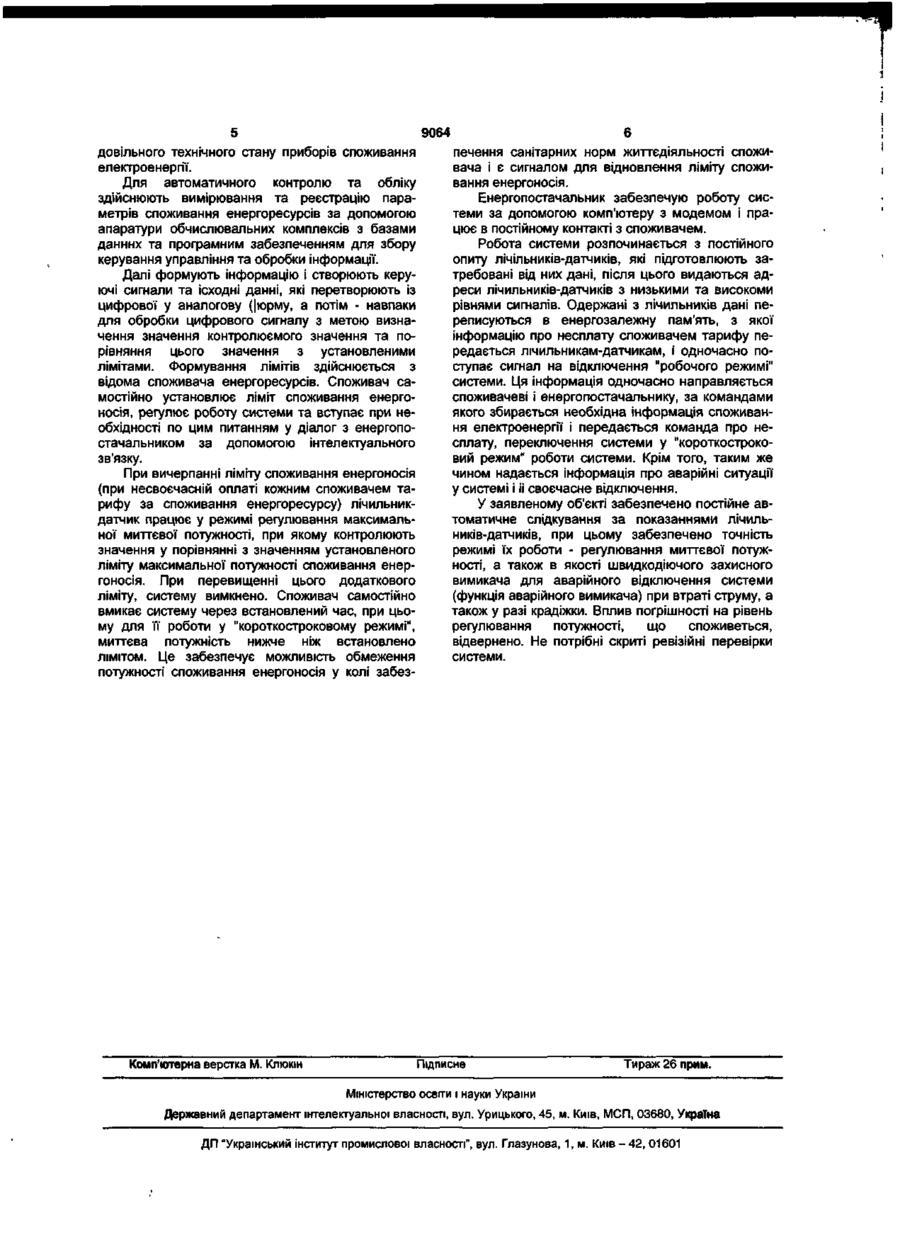

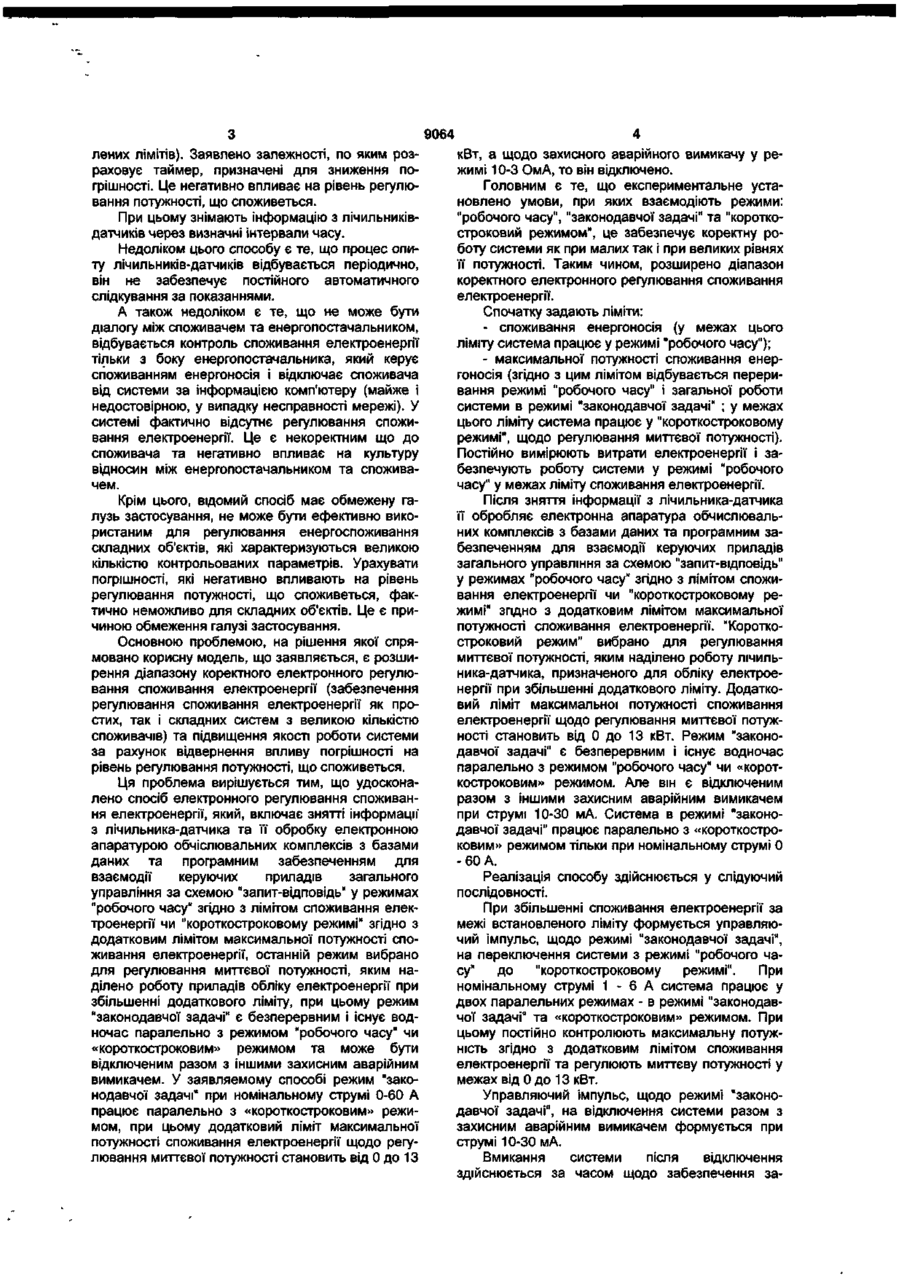

Спосіб електронного регулювання споживання електроенергії, який включає зняття інформації з лічильника-датчика та її обробку електронною апаратурою обчислювальних комплексів з базами даних та програмним забезпеченням для взаємодії керуючих приладів загального управління за схемою "запит-відповідь" у режимах "робочого часу" згідно з лімітом споживання елек троенергії чи у "короткостроковому" режимі згідно з додатковим лімітом максимальної потужності споживання електроенергії, останній режим визначено для регулювання миттєвої потужності приладів обліку електроенергії при збільшенні додаткового ліміту, при цьому режим "законодавчої задачі" є безперервним і існує водночас паралельно з режимом "робочого часу" чи "короткостроковим режимом" та може бути відключеним разом з іншими захисним аварійним вимикачем, який відрізняється тим, що режим "законодавчої задачі" при номінальному струмі 0-60 А працює паралельно з "короткостроковим" режимом, при цьому додатковий ліміт максимальної потужності споживання електроенергії щодо регулювання миттєвої потужності становить від 0 до 13 кВт, а захисний аварійний вимикач у режимі 10-30 мА відключений. Об'єкт, що заявляється стосується систем комерційного обліку та регулювання споживання різного виду енергоносіїв при діалозі між споживачем та енергопостачальником і призначений для застосування у комунальному господарстві для побутових споживачів енергоресурсів. Аналогом є "Спосіб контролю витрат енергоресурсів" за деклараційним патентом України на винахід № 46572, G01R 11/00, від 21.08.01р., який заключається у знятті інформації з лічильниківдатчиків та її обробки електронною апаратурою обчислювальних комплексів з базами даних та програмним забезпеченням, що забезпечує взаємодію керуючих приладів системи за схемою "запит-відповідь" у режимах "робочого часу" згідно з встановленим лімітом споживання енергоносія та "законодавчій задачі" загальної роботи системи контролю витрат енергоресурсів. При цьому через визначні інтервали часу знімають інформацію з приладів обліку енергоресурсів (лічильниківдатчиків), та інтегрують в часі параметри виміряних сигналів з наступним підсумуванням. Недоліком є те, що відбувається періодичне вимірювання струму через визначений інтервал часу. Через це відомий спосіб має обмежену галузь застосування - тільки контролювання енергоносія. Він не може бути використаним для регулювання енергоспоживання. Урахувати погрішності, які негативно впливають на рівень регулювання потужності, що споживеться, фактично неможливо для складних об'єктів. Крім цього негативним також є те, що керує, щодо споживання енергоносія, тільки енергопостачальник. Прототипом є "Способ контроля потребления электроэнергии" за а.с. СРСР на винахід № 1780022, G01R 11/56, від 21.11.03р., який заключається у знятті інформації з приладів обліку енергоресурсів та її обробки електронною апаратурою обчислювальних комплексів з базами данних та програмним забезпеченням, що забезпечує взаємодію керуючих приладів системи за схемою "запит-відповідь" у режимах "робочого часу" згідно з встановленими лімітами споживання енергоносія та "законодавчій задачі" загальної роботи системи. За допомогою таймеру розраховують поточну і середню потужності за встановленою залежністю та разраховується прогнозне значення для порівняння до заданої величини (згідно до встанов CD О О) 9064 лених лімітів). Заявлено залежності, по яким розраховує таймер, призначені для зниження погрішності. Це негативно впливає на рівень регулювання потужності, що споживеться. При цьому знімають інформацію з лічильниківдатчиків через визначні інтервали часу. Недоліком цього способу є те, що процес опиту лічильників-датчиків відбувається періодично, він не забезпечує постійного автоматичного слідкування за показаннями. А також недоліком є те, що не може бути діалогу між споживачем та енергопостачальником, відбувається контроль споживання електроенергії тільки з боку енергопостачальника, який керує споживанням енергоносія і відключає споживача від системи за інформацією комп'ютеру (майже і недостовірною, у випадку несправності мережі). У системі фактично відсутнє регулювання споживання електроенергії. Це є некоректним що до споживача та негативно впливає на культуру відносин між енергопостачальником та споживачем. Крім цього, відомий спосіб має обмежену галузь застосування, не може бути ефективно використаним для регулювання енергоспоживання складних об'єктів, які характеризуються великою кількістю контрольованих параметрів. Урахувати погрішності, які негативно впливають на рівень регулювання потужності, що споживеться, фактично неможливо для складних об'єктів. Це є причиною обмеження галузі застосування. Основною проблемою, на рішення якої спрямовано корисну модель, що заявляється, є розширення діапазону коректного електронного регулювання споживання електроенергії (забезпечення регулювання споживання електроенергії як простих, так і складних систем з великою кількістю споживачів) та підвищення якості роботи системи за рахунок відвернення впливу погрішності на рівень регулювання потужності, що споживеться. Ця проблема вирішується тим, що удосконалено спосіб електронного регулювання споживання електроенергії, який, включає знятті інформації з лічильника-датчика та її обробку електронною апаратурою обчіслювальних комплексів з базами даних та програмним забезпеченням для взаємодії керуючих приладів загального управління за схемою "запит-відповідь" у режимах "робочого часу" згідно з лімітом споживання електроенергії чи "короткостроковому режимі" згідно з додатковим лімітом максимальної потужності споживання електроенергії, останній режим вибрано для регулювання миттєвої потужності, яким наділено роботу приладів обліку електроенергії при збільшенні додаткового ліміту, при цьому режим "законодавчої задачі" є безперервним і існує водночас паралельно з режимом "робочого часу" чи «короткостроковим» режимом та може бути відключеним разом з іншими захисним аварійним вимикачем. У заявляемому способі режим "законодавчої задачі" при номінальному струмі 0-60 А працює паралельно з «короткостроковим» режимом, при цьому додатковий ліміт максимальної потужності споживання електроенергії щодо регулювання миттєвої потужності становить від 0 до 13 кВт, а щодо захисного аварійного вимикачу у режимі 10-3 ОмА, то він відключено. Головним є те, що експериментальне установлено умови, при яких взаємодіють режими: "робочого часу", "законодавчої задачі" та "короткостроковий режимом", це забезпечує коректну роботу системи як при малих так і при великих рівнях її потужності. Таким чином, розширено діапазон коректного електронного регулювання споживання електроенергії. Спочатку задають ліміти: - споживання енергоносія (у межах цього ліміту система працює у режимі "робочого часу"); - максимальної потужності споживання енергоносія (згідно з цим лімітом відбувається переривання режимі "робочого часу" і загальної роботи системи в режимі "законодавчої задачі" ; у межах цього ліміту система працює у "короткостроковому режимі", щодо регулювання миттєвої потужності). Постійно вимірюють витрати електроенергії і забезпечують роботу системи у режимі "робочого часу" у межах ліміту споживання електроенергії. Після зняття інформації з лічильника-датчика її обробляє електронна апаратура обчислювальних комплексів з базами даних та програмним забезпеченням для взаємодії керуючих приладів загального управління за схемою "запит-відповідь" у режимах "робочого часу" згідно з лімітом споживання електроенергії чи "короткостроковому режимі" згідно з додатковим лімітом максимальної потужності споживання електроенергії. "Короткостроковий режим" вибрано для регулювання миттєвої потужності, яким наділено роботу лічильника-датчика, призначеного для обліку електроенергії при збільшенні додаткового ліміту. Додатковий ліміт максимальної потужності споживання електроенергії щодо регулювання миттєвої потужності становить від 0 до 13 кВт. Режим "законодавчої задачі" є безперервним і існує водночас паралельно з режимом "робочого часу" чи «короткостроковим» режимом. Але він є відключеним разом з іншими захисним аварійним вимикачем при струмі 10-30 мА. Система в режимі "законодавчої задачі" працює паралельно з «короткостроковим» режимом тільки при номінальному струмі 0 -60 А. Реалізація способу здійснюється у слідуючий послідовності. При збільшенні споживання електроенергії за межі встановленого ліміту формується управляючий імпульс, щодо режимі "законодавчої задачі", на переключення системи з режимі "робочого часу" до "короткостроковому режимі". При номінальному струмі 1 - 6 А система працює у двох паралельних режимах - в режимі "законодавчої задачі" та «короткостроковим» режимом. При цьому постійно контролюють максимальну потужність згідно з додатковим лімітом споживання електроенергії та регулюють миттєву потужності у межах від 0 до 13 кВт. Управляючий імпульс, щодо режимі "законодавчої задачі", на відключення системи разом з захисним аварійним вимикачем формується при струмі 10-30 мА. Вмикання системи після відключення здійснюється за часом щодо забезпечення за 9064 довільного технічного стану приборів споживання електроенергії. Для автоматичного контролю та обліку здійснюють вимірювання та реєстрацію параметрів споживання енергоресурсів за допомогою апаратури обчислювальних комплексів з базами данннх та програмним забезпеченням для збору керування управління та обробки інформації. Далі формують інформацію і створюють керуючі сигнали та ісходні данні, які перетворюють із цифрової у аналогову (|юрму, а потім - навпаки для обробки цифрового сигналу з метою визначення значення контролюємого значення та порівняння цього значення з установленими лімітами. Формування лімітів здійснюється з відома споживача енергоресурсів. Споживач самостійно установлює ліміт споживання енергоносія, регулює роботу системи та вступає при необхідності по цим питанням у діалог з енергопостачальником за допомогою інтелектуального зв'язку. При вичерпанні ліміту споживання енергоносія (при несвоєчасній оплаті кожним споживачем тарифу за споживання енергоресурсу) лічильникдатчик працює у режимі регулювання максимальної миттєвої потужності, при якому контролюють значення у порівнянні з значенням установленого ліміту максимальної потужності споживання енергоносія. При перевищенні цього додаткового ліміту, систему вимкнено. Споживач самостійно вмикає систему через встановлений час, при цьому для її роботи у "короткостроковому режимі", миттєва потужність нижче ніж встановлено ЛІМІТОМ. Це забезпечує можливість обмеження потужності споживання енергоносія у колі забез Комп'ютерна верстка М. Клюкін печення санітарних норм життєдіяльності споживача і є сигналом для відновлення ліміту споживання енергоносія. Енергопостачальник забезпечую роботу системи за допомогою комп'ютеру з модемом і працює в постійному контакті з споживачем. Робота системи розпочинається з постійного опиту лічільників-датчиків, які підготовлюють затребовані від них дані, після цього видаються адреси лічильників-датчиків з низькими та високоми рівнями сигналів. Одержані з лічильників дані переписуються в енергозалежну пам'ять, з якої інформацію про несплату споживачем тарифу передається лічильникам-датчикам, і одночасно поступає сигнал на відключення "робочого режимі" системи. Ця інформація одночасно направляється споживачеві і енергопостачальнику, за командами якого збирається необхідна інформація споживання електроенергії і передається команда про несплату, переключення системи у "короткостроковий режим" роботи системи. Крім того, таким же чином надається інформація про аварійні ситуації у системі і іі своєчасне відключення. У заявленому об'єкті забезпечено постійне автоматичне слідкування за показаннями лічильників-датчиків, при цьому забезпечено точність режимі їх роботи - регулювання миттєвої потужності, а також в якості швидкодіючого захисного вимикача для аварійного відключення системи (функція аварійного вимикача) при втраті струму, а також у разі крадіжки. Вплив погрішності на рівень регулювання потужності, що споживеться, відвернено. Не потрібні скриті ревізійні перевірки системи. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
