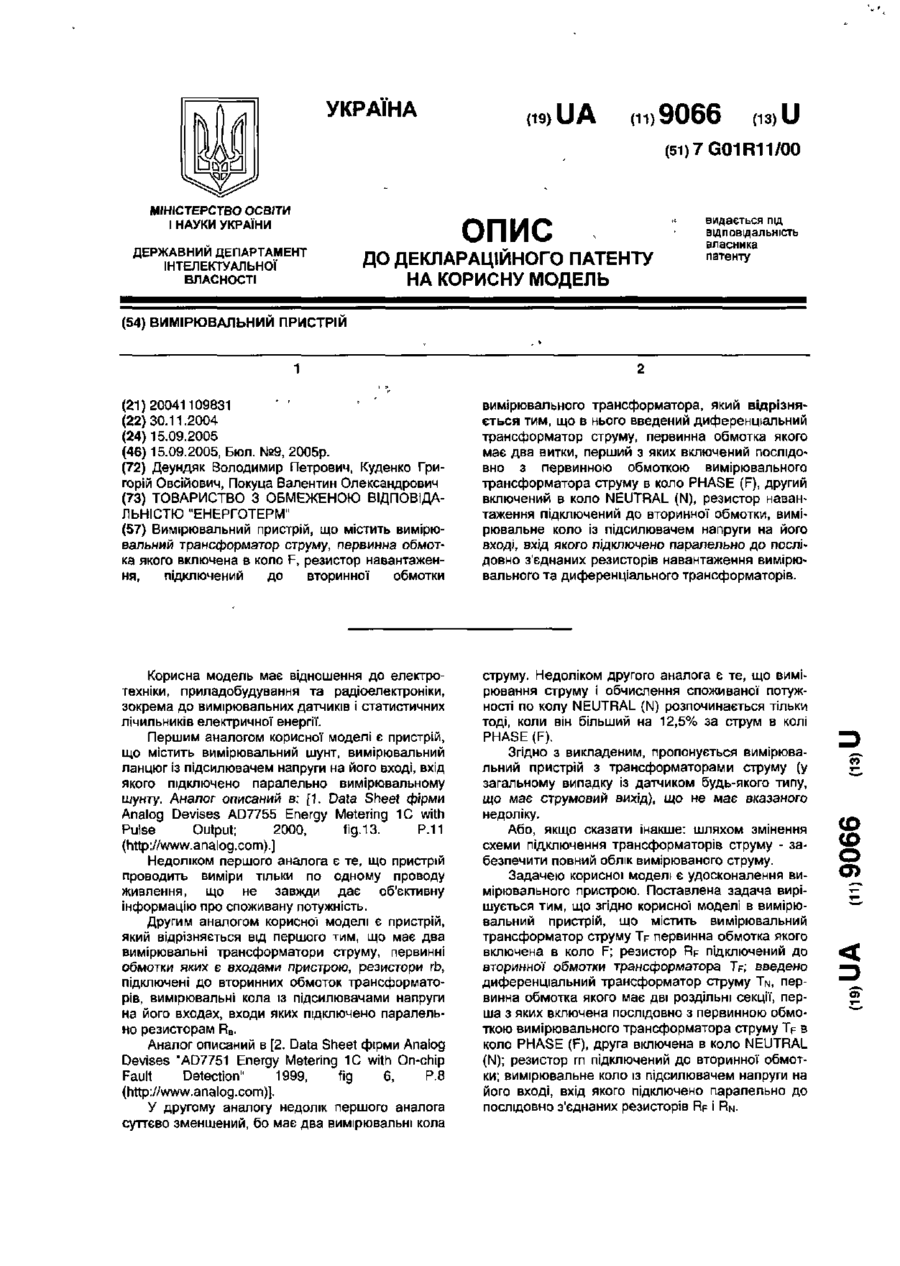

Вимірювальний пристрій

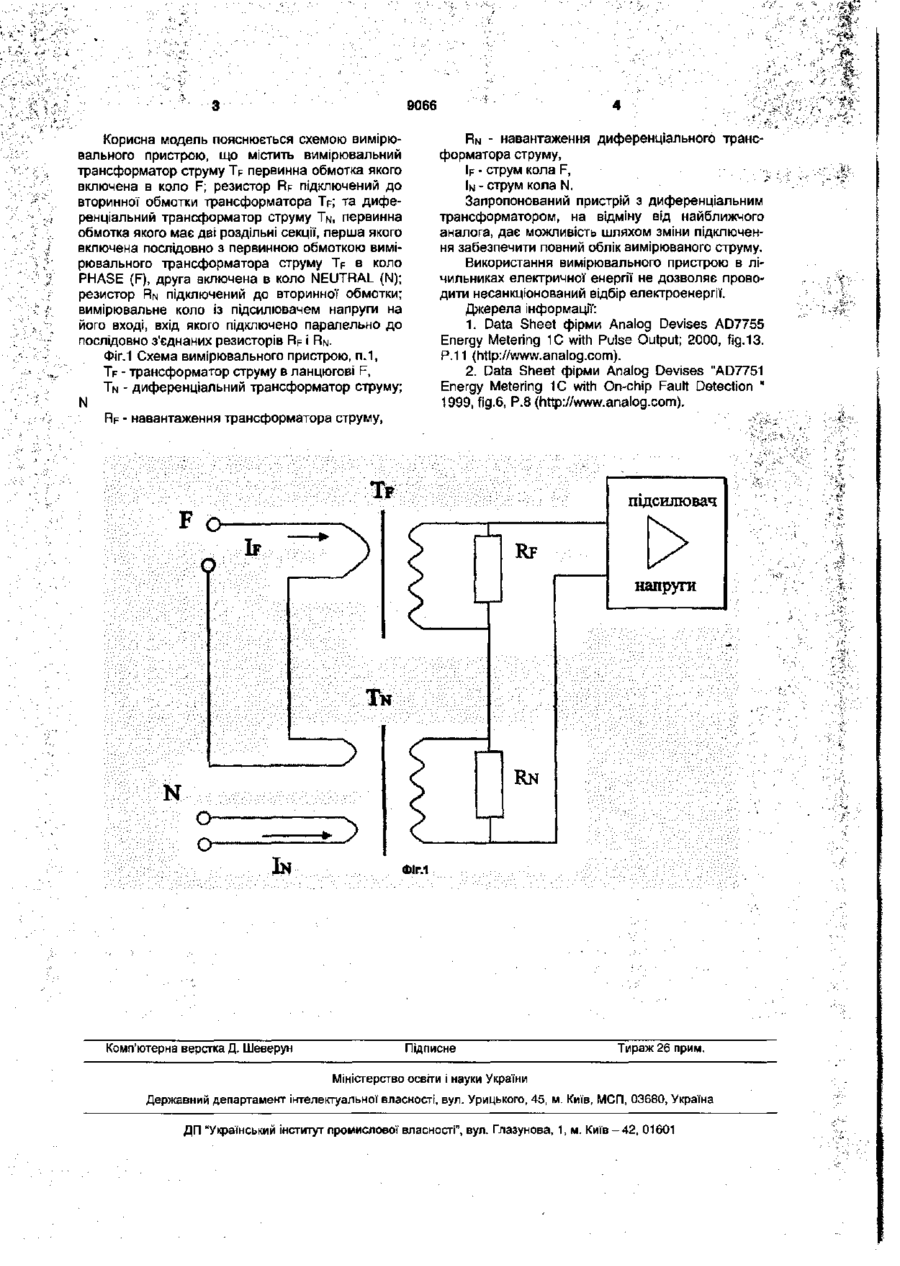

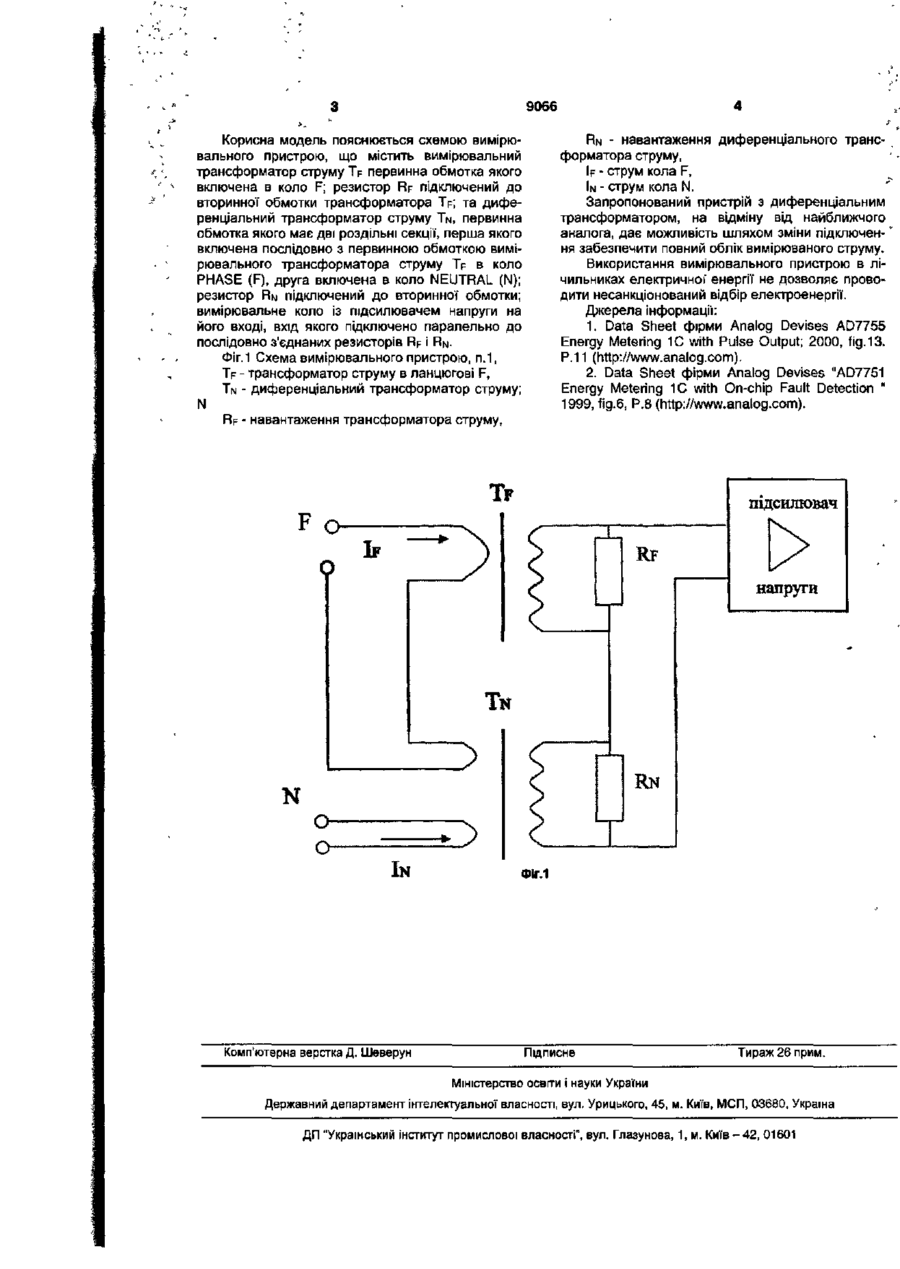

Вимірювальний пристрій, що містить вимірювальний трансформатор струму, первинна обмотка якого включена в коло F, резистор навантаження, підключений до вторинної обмотки вимірювального трансформатора, який відрізняється тим, що в нього введений диференціальний трансформатор струму, первинна обмотка якого має два витки, перший з яких включений послідовно з первинною обмоткою вимірювального трансформатора струму в коло PHASE (F), другий включений в коло NEUTRAL (N), резистор навантаження підключений до вторинної обмотки, вимірювальне коло із підсилювачем напруги на його вході, вхід якого підключено паралельно до послідовно з'єднаних резисторів навантаження вимірювального та диференціального трансформаторів. Корисна модель має відношення до електротехніки, приладобудування та радіоелектроніки, зокрема до вимірювальних датчиків і статистичних лічильників електричної енергії. Першим аналогом корисної моделі є пристрій, що містить вимірювальний шунт, вимірювальний ланцюг із підсилювачем напруги на його вході, вхід якого підключено паралельно вимірювальному шунту. Аналог описаний в: [1. Data Sheet фірми Analog Devises AD7755 Energy Metering 1С with Pulse Output; 2000, fig.13. P.11 (http://www.analog.com).] Недоліком першого аналога є те, що пристрій проводить виміри тільки по одному проводу живлення, що не завжди дає об'єктивну інформацію про споживану потужність. Другим аналогом корисної моделі є пристрій, який відрізняється від першого тим, що має два вимірювальні трансформатори струму, первинні обмотки яких є входами пристрою, резистори rb, підключені до вторинних обмоток трансформаторів, вимірювальні кола із підсилювачами напруги на його входах, входи яких підключено паралельно резисторам RB. Аналог описаний в [2. Data Sheet фірми Analog Devises "AD7751 Energy Metering 1С with On-chip Fault Detection" 1999, fig 6, P.8 (http://www.analog.com)]. У другому аналогу недолік першого аналога суттєво зменшений, бо має два вимірювальні кола струму. Недоліком другого аналога є те, що вимірювання струму і обчислення споживаної потужності по колу NEUTRAL (N) розпочинається тільки тоді, коли він більший на 12,5% за струм в колі PHASE (F). Згідно з викладеним, пропонується вимірювальний пристрій з трансформаторами струму (у загальному випадку із датчиком будь-якого типу, що має струмовий вихід), що не має вказаного недоліку. Або, якщо сказати інакше: шляхом змінення схеми підключення трансформаторів струму - забезпечити повний облік вимірюваного струму. Задачею корисної моделі є удосконалення вимірювального пристрою. Поставлена задача вирішується тим, що згідно корисної моделі в вимірювальний пристрій, що містить вимірювальний трансформатор струму TF первинна обмотка якого включена в коло F; резистор RF підключений до вторинної обмотки трансформатора TF; введено диференціальний трансформатор струму Тм, первинна обмотка якого має дві роздільні секції, перша з яких включена послідовно з первинною обмоткою вимірювального трансформатора струму TF В коло PHASE (F), друга включена в коло NEUTRAL (N); резистор гп підключений до вторинної обмотки; вимірювальне коло із підсилювачем напруги на його вході, вхід якого підключено паралельно до послідовно з'єднаних резисторів RF І RN О СП 4 9066 RN - навантаження диференціального трансформатора струму, IF - струм кола F, IN-струм кола N. Запропонований пристрій з диференціальним трансформатором, на відміну від найближчого аналога, дає можливість шляхом зміни підключення забезпечити повний облік вимірюваного струму. Використання вимірювального пристрою в лічильниках електричної енергії не дозволяє проводити несанкціонований відбір електроенергії. Джерела інформації: 1. Data Sheet фірми Analog Devises AD7755 Energy Metering 1С with Pulse Output; 2000, fig. 13. P.11 (http://www.analog.com). 2. Data Sheet фірми Analog Devises "AD7751 Energy Metering 1С with On-chip Fault Detection " 1999, fig.6, P.8 (http://www.analog.com). Корисна модель пояснюється схемою вимірювального пристрою, що містить вимірювальний трансформатор струму TF первинна обмотка якого включена в коло F; резистор RF підключений до вторинної обмотки трансформатора TF; та диференціальний трансформатор струму TN, первинна обмотка якого має дві роздільні секції, перша якого включена послідовно з первинною обмоткою вимірювального трансформатора струму T F в коло PHASE (F), друга включена в коло NEUTRAL (N); резистор RN підключений до вторинної обмотки; вимірювальне коло із підсилювачем напруги на його вході, вхід якого підключено паралельно до послідовно з'єднаних резисторів RF І RN. Фіг.1 Схема вимірювального пристрою, п.1, TF - трансформатор струму в ланцюгові F, TN - диференціальний трансформатор струму; N RF - навантаження трансформатора струму, TF F о IF RF TN RN N IN Комп'ютерна верстка Д. Шеверун ФІГ.1 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
