Вимірювальний пристрій

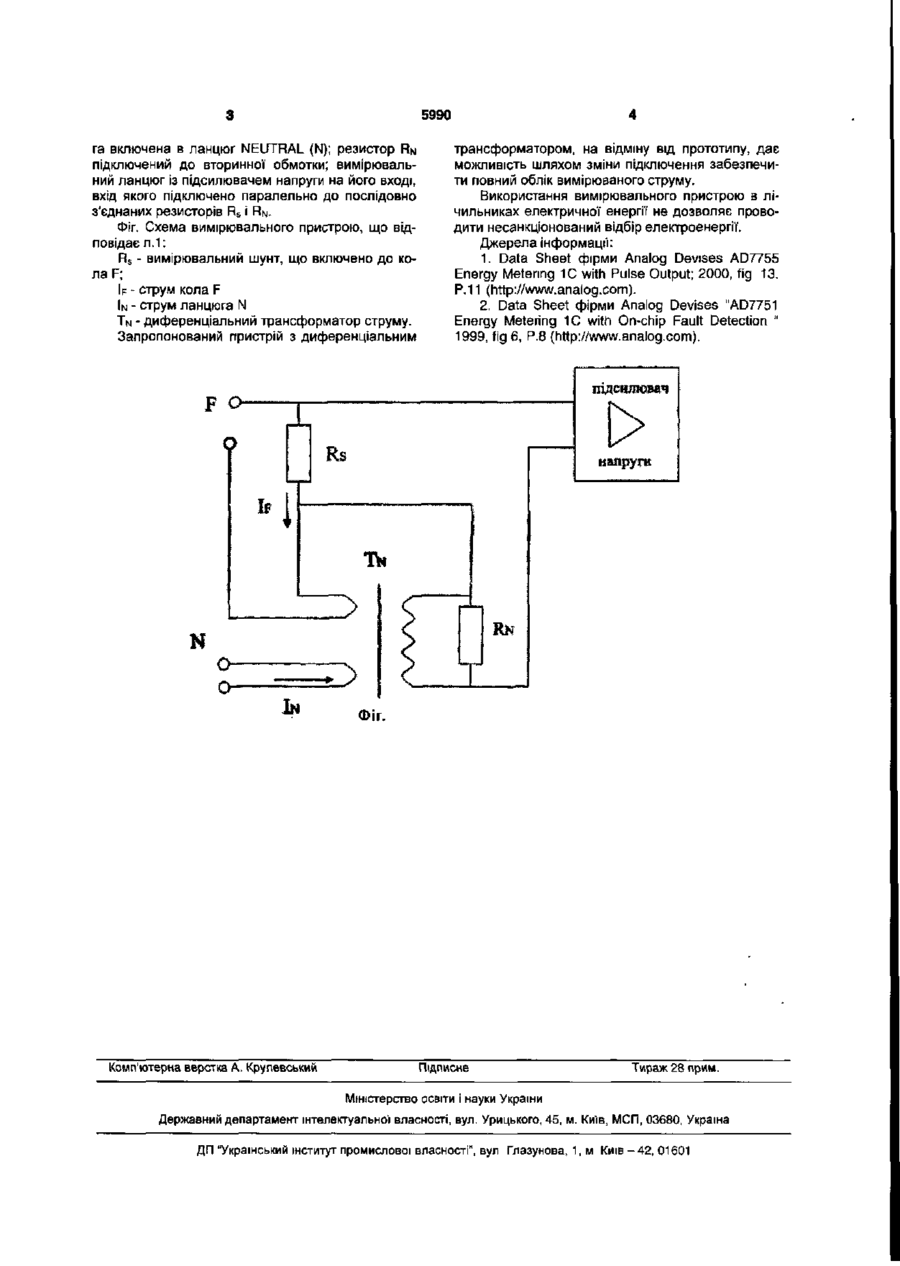

Вимірювальний пристрій, що містить вимірювальний шунт, який відрізняється тим, що в нього введений диференціальний трансформатор струму, первинна обмотка якого має два витки, перший з яких включений послідовно з вимірювальним шунтом в коло F, другий включений в коло N; резистор навантаження, підключений до вторинної обмотки, вимірювальне коло із підсилювачем напруги на його вході, вхід якого підключено паралельно до послідовно з'єднаних резисторів навантаження і шунта. Корисна модель має відношення до електротехніки, приладобудування та радіоелектроніки, зокрема до вимірювальних датчиків і статистичних ності по колу NEUTRAL (N) розпочинається тільки тоді, коли він більший на 12,5% за струм в колі PHASE (F). Згідно З викладеним, пропонується вимірювальний пристрій з трансформатором струму та шунтом Rs (у загальному випадку із датчиком будьякого типу, що має струмовий вихід), що не має вказаного недоліку. Або, якщо сказати інакше: шляхом змінення схеми підключення трансформатора (трансформаторів) струму та шунта - забезпечити повний облік вимірюваного струму. Задачею корисної моделі є удосконалення вимірювального пристрою. Поставлена задача вирішується тим, що, згідно з корисною моделлю, в вимірювальний пристрій, що містить вимірювальний шунт Rs, введено диференціальний трансформатор струму T N , первинна обмотка якого має дві роздільні секції, перша з яких включена послідовно з вимірювальним шунтом в ланцюг PHASE (F), друга включена в ланцюг NEUTRAL (N); резистор RN підключений до вторинної обмотки; вимірювальний ланцюг із підсилювачем напруги на його вході, вхід якого підключено паралельно до послідовно з'єднаних резисторів Rs і RN. Корисна модель пояснюється схемою вимірювального пристрою, що містить вимірювальний шунт Rs та диференціальний трансформатор струму TN, первинна обмотка якого має дві роздільні секції, перша якого включена послідовно з вимірювальним шунтом в ланцюг PHASE (F), дру ЛІЧИЛЬНИКІВ електричної енергії. Першим аналогом корисної моделі є пристрій, що містить вимірювальний шунт, вимірювальне коло із підсилювачем напруги на його вході, вхід якого підключено паралельно вимірювальному шунту. Аналог описаний в: [1] Data Sheet фірми Analog Devises AD7755 Energy Metering 1С with Pulse Output; 2000, fig. 13. P.11 (http://www.analog.com). Недоліком першого аналога є те, що пристрій проводить виміри тільки по одному проводу живлення, що не завжди дає об'єктивну інформацію про споживану потужність. Другим аналогом корисної моделі є пристрій, який відрізняється від першого тим, що має два вимірювальні трансформатори струму, первинні обмотки яких є входами пристрою, резистори RB, підключені до вторинних обмоток трансформаторів, вимірювальні кола із підсилювачами напруги на його входах, входи яких підключено паралельно резисторам RB. Аналог описаний в [2] Data Sheet фірми Analog Devises "AD7751 Energy Metering 1С with On-chip Fault Detection " 1999, fig 6, P.8 (http://www.analog.com). У другому аналогу недолік першого аналога суттєво зменшений, бо має два вимірювальні кола струму. Недоліком другого аналога є те, що вимірювання струму і обчислення споживаної потуж О) О) о> 5990 га включена в ланцюг NEUTRAL (N); резистор RN підключений до вторинної обмотки; вимірювальний ланцюг із підсилювачем напруги на його вході, вхід якого підключено паралельно до послідовно з'єднаних резисторів Rs і RN. Фіг. Схема вимірювального пристрою, що відповідає п.1: Rs - вимірювальний шунт, що включено до кола F; IF - струм кола F IN - струм ланцюга N TN - диференціальний трансформатор струму. Запропонований пристрій з диференціальним трансформатором, на відміну від прототипу, дає можливість шляхом зміни підключення забезпечити повний облік вимірюваного струму. Використання вимірювального пристрою в лічильниках електричної енергії не дозволяє проводити несанкціонований відбір електроенергії. Джерела інформації: 1. Data Sheet фірми Analog Devises AD7755 Energy Metering 1С with Pulse Output; 2000, fig 13. P.11 (http://www.analog.com). 2. Data Sheet фірми Analog Devises "AD7751 Energy Metering 1С with On-chip Fault Detection " 1999, fig 6, P.8 {http://www.analog.com). підсилювач F Rs напруги RN N oФіг. Комп'ютерна верстка А. Крупевський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
