Лаповий сошник для висіву насіння у хвилястий рядок

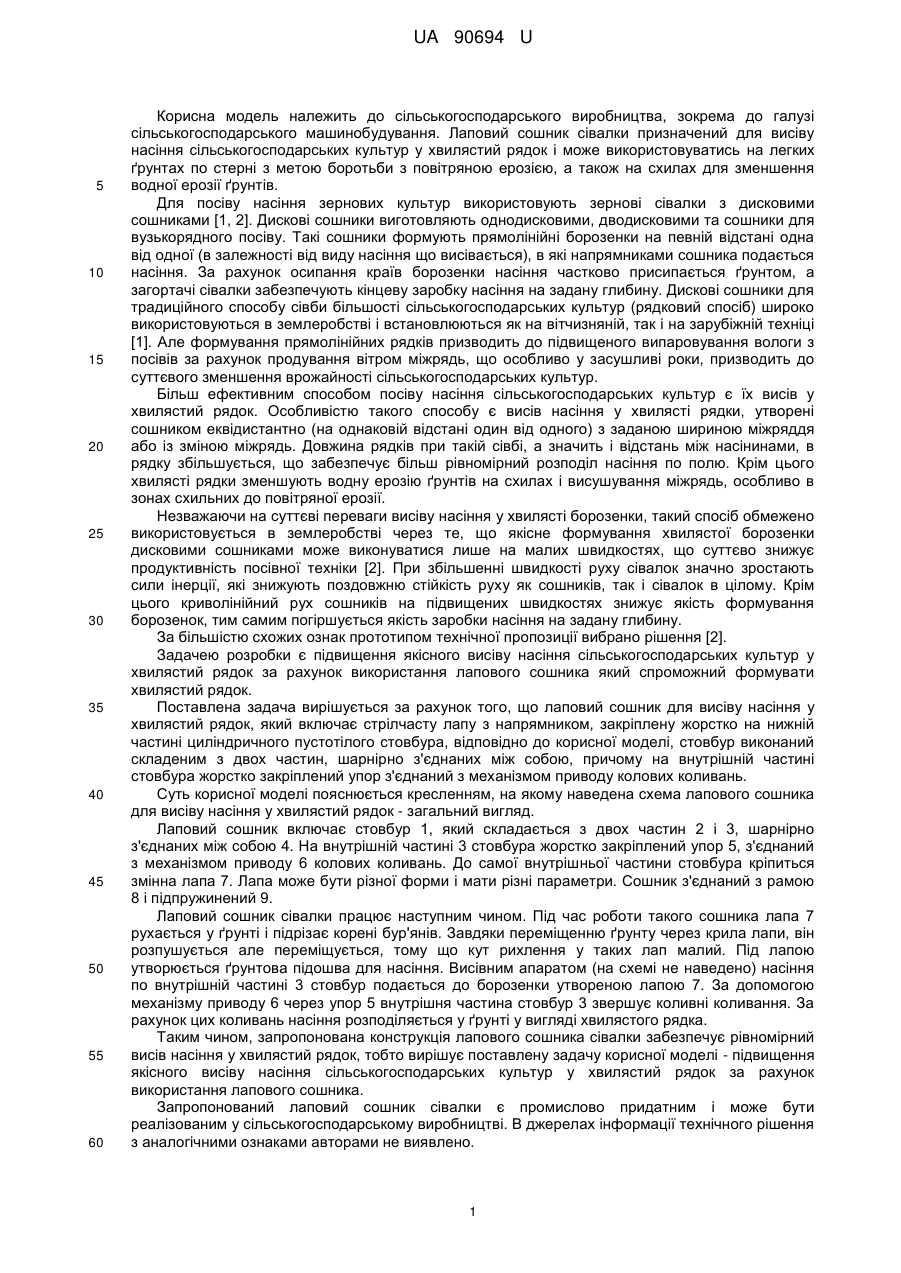

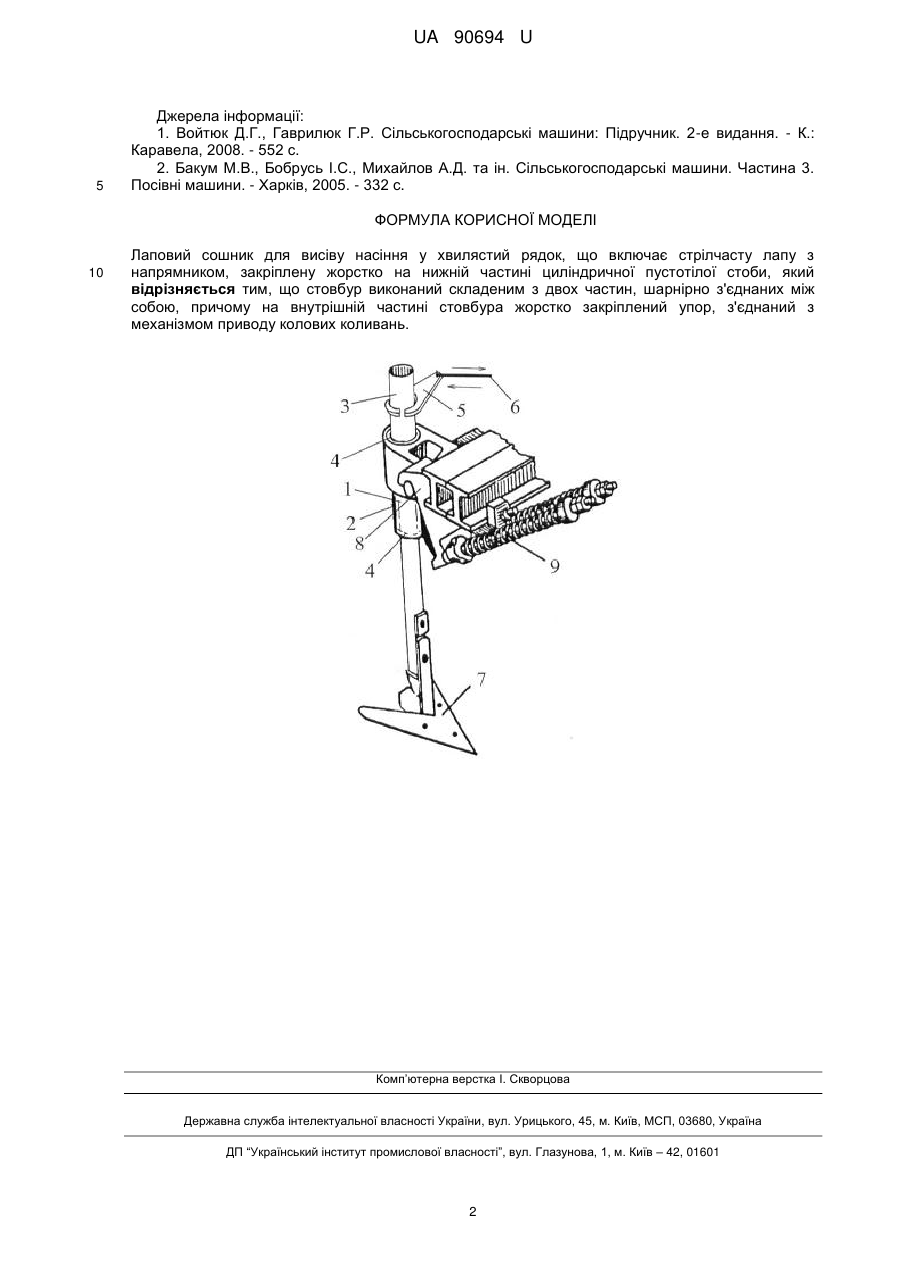

Реферат: Лаповий сошник для висіву насіння у хвилястий рядок включає стрілчасту лапу з напрямником, закріплену жорстко на нижній частині циліндричної пустотілої стоби, при якому стовбур виконаний складеним з двох частин, шарнірно з'єднаних між собою, причому на внутрішній частині стовбура жорстко закріплений упор, з'єднаний з механізмом приводу колових коливань. UA 90694 U (12) UA 90694 U UA 90694 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва, зокрема до галузі сільськогосподарського машинобудування. Лаповий сошник сівалки призначений для висіву насіння сільськогосподарських культур у хвилястий рядок і може використовуватись на легких ґрунтах по стерні з метою боротьби з повітряною ерозією, а також на схилах для зменшення водної ерозії ґрунтів. Для посіву насіння зернових культур використовують зернові сівалки з дисковими сошниками [1, 2]. Дискові сошники виготовляють однодисковими, дводисковими та сошники для вузькорядного посіву. Такі сошники формують прямолінійні борозенки на певній відстані одна від одної (в залежності від виду насіння що висівається), в які напрямниками сошника подається насіння. За рахунок осипання країв борозенки насіння частково присипається ґрунтом, а загортачі сівалки забезпечують кінцеву заробку насіння на задану глибину. Дискові сошники для традиційного способу сівби більшості сільськогосподарських культур (рядковий спосіб) широко використовуються в землеробстві і встановлюються як на вітчизняній, так і на зарубіжній техніці [1]. Але формування прямолінійних рядків призводить до підвищеного випаровування вологи з посівів за рахунок продування вітром міжрядь, що особливо у засушливі роки, призводить до суттєвого зменшення врожайності сільськогосподарських культур. Більш ефективним способом посіву насіння сільськогосподарських культур є їх висів у хвилястий рядок. Особливістю такого способу є висів насіння у хвилясті рядки, утворені сошником еквідистантно (на однаковій відстані один від одного) з заданою шириною міжряддя або із зміною міжрядь. Довжина рядків при такій сівбі, а значить і відстань між насінинами, в рядку збільшується, що забезпечує більш рівномірний розподіл насіння по полю. Крім цього хвилясті рядки зменшують водну ерозію ґрунтів на схилах і висушування міжрядь, особливо в зонах схильних до повітряної ерозії. Незважаючи на суттєві переваги висіву насіння у хвилясті борозенки, такий спосіб обмежено використовується в землеробстві через те, що якісне формування хвилястої борозенки дисковими сошниками може виконуватися лише на малих швидкостях, що суттєво знижує продуктивність посівної техніки [2]. При збільшенні швидкості руху сівалок значно зростають сили інерції, які знижують поздовжню стійкість руху як сошників, так і сівалок в цілому. Крім цього криволінійний рух сошників на підвищених швидкостях знижує якість формування борозенок, тим самим погіршується якість заробки насіння на задану глибину. За більшістю схожих ознак прототипом технічної пропозиції вибрано рішення [2]. Задачею розробки є підвищення якісного висіву насіння сільськогосподарських культур у хвилястий рядок за рахунок використання лапового сошника який спроможний формувати хвилястий рядок. Поставлена задача вирішується за рахунок того, що лаповий сошник для висіву насіння у хвилястий рядок, який включає стрілчасту лапу з напрямником, закріплену жорстко на нижній частині циліндричного пустотілого стовбура, відповідно до корисної моделі, стовбур виконаний складеним з двох частин, шарнірно з'єднаних між собою, причому на внутрішній частині стовбура жорстко закріплений упор з'єднаний з механізмом приводу колових коливань. Суть корисної моделі пояснюється кресленням, на якому наведена схема лапового сошника для висіву насіння у хвилястий рядок - загальний вигляд. Лаповий сошник включає стовбур 1, який складається з двох частин 2 і 3, шарнірно з'єднаних між собою 4. На внутрішній частині 3 стовбура жорстко закріплений упор 5, з'єднаний з механізмом приводу 6 колових коливань. До самої внутрішньої частини стовбура кріпиться змінна лапа 7. Лапа може бути різної форми і мати різні параметри. Сошник з'єднаний з рамою 8 і підпружинений 9. Лаповий сошник сівалки працює наступним чином. Під час роботи такого сошника лапа 7 рухається у ґрунті і підрізає корені бур'янів. Завдяки переміщенню ґрунту через крила лапи, він розпушується але переміщується, тому що кут рихлення у таких лап малий. Під лапою утворюється ґрунтова підошва для насіння. Висівним апаратом (на схемі не наведено) насіння по внутрішній частині 3 стовбур подається до борозенки утвореною лапою 7. За допомогою механізму приводу 6 через упор 5 внутрішня частина стовбур 3 звершує коливні коливання. За рахунок цих коливань насіння розподіляється у ґрунті у вигляді хвилястого рядка. Таким чином, запропонована конструкція лапового сошника сівалки забезпечує рівномірний висів насіння у хвилястий рядок, тобто вирішує поставлену задачу корисної моделі - підвищення якісного висіву насіння сільськогосподарських культур у хвилястий рядок за рахунок використання лапового сошника. Запропонований лаповий сошник сівалки є промислово придатним і може бути реалізованим у сільськогосподарському виробництві. В джерелах інформації технічного рішення з аналогічними ознаками авторами не виявлено. 1 UA 90694 U 5 Джерела інформації: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2-е видання. - К.: Каравела, 2008. - 552 с. 2. Бакум М.В., Бобрусь І.С., Михайлов А.Д. та ін. Сільськогосподарські машини. Частина 3. Посівні машини. - Харків, 2005. - 332 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Лаповий сошник для висіву насіння у хвилястий рядок, що включає стрілчасту лапу з напрямником, закріплену жорстко на нижній частині циліндричної пустотілої стоби, який відрізняється тим, що стовбур виконаний складеним з двох частин, шарнірно з'єднаних між собою, причому на внутрішній частині стовбура жорстко закріплений упор, з'єднаний з механізмом приводу колових коливань. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
