Сошник для смугового висіву зернових культур

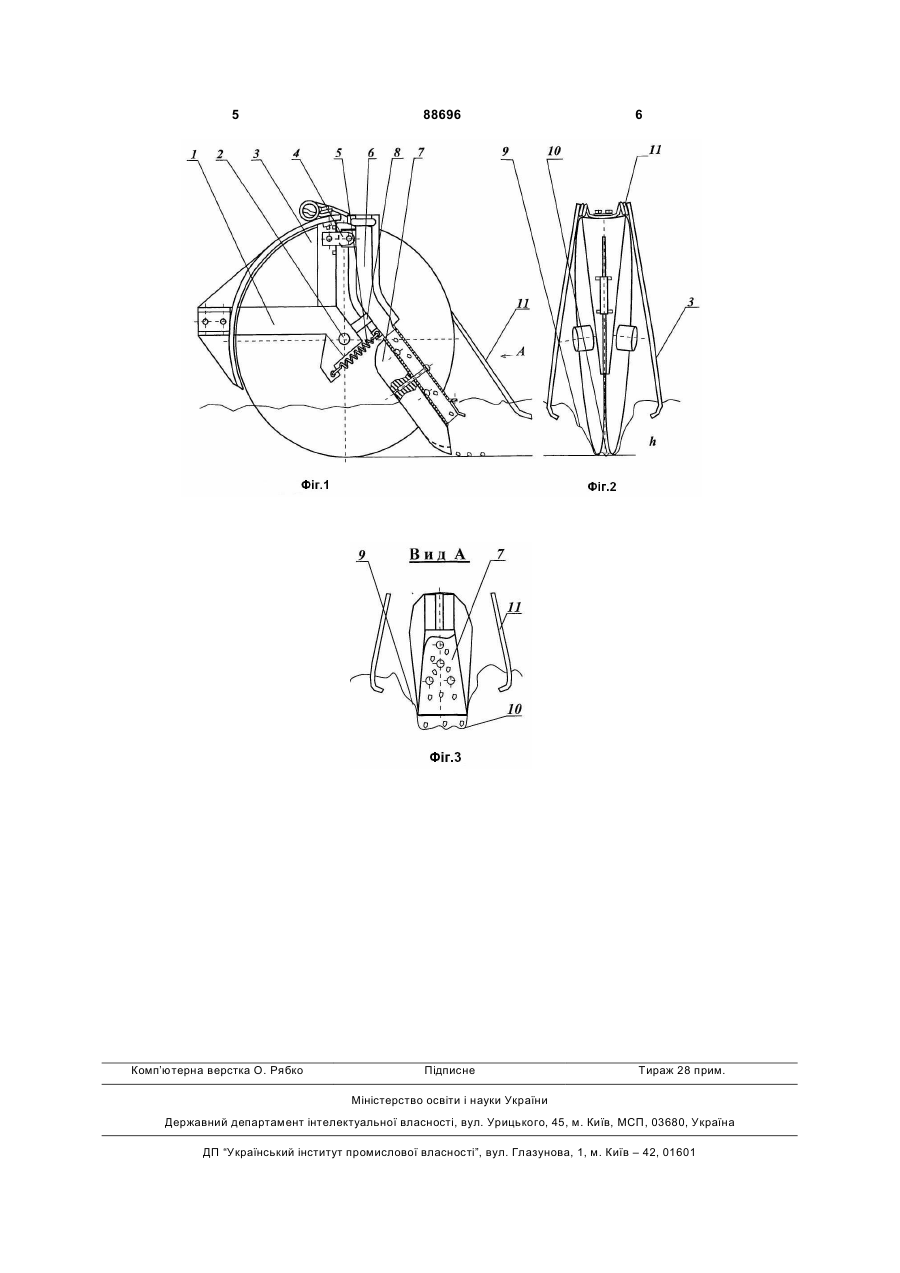

Сошник для смугового висіву зернових культур, який містить встановлені з можливістю обертання вуглом вперед по ходу руху сошника два плоских диски і розташований між ними корпус сошника, який відрізняється тим, що між дисками за допомогою додатково встановлених шарнірної підвіски і пружини до його корпусу прикріплена кілеподібна частина, яка вміщує розтруб і наральник, виконаний в його нижній частині з виступами і впадинами, що чергуються, при цьому величина виступів і впадин визначена відношенням: h < Dатр., де: h - висота виступів і глибина впадин; Δатр. - величина агротехнічного допуску на відхилення глибини заробки насіння. Винахід відноситься до сільськогосподарського машинобудування, а саме до висівних апаратів сівалок для висіву зернових сільськогосподарських культур. Відомі кілевидні сошники для висіву насіння на невелику глибину, що вміщують борозностворюючий наральник з прикріпленим до нього розтрубом, призначеним для приймання насіння і направлення на дно борозни (В.Е. Камеристов, Н.Ф. Дунай. Сельскохозяйственные машины. - М.: Колос, 1984. - 478с.) Недоліком даних сошників являється неможливість заробки насіння на глибину, потрібну для висіву зернових культур. Із відомих пристроїв найбільш близьким по технічній суті (прототипом) до пропонуємого являється сошник, що вміщує встановлені з можливістю обертання вуглом вперед по ходу руху сошника двох плоских дисків і розташованого між ними корпусу з направителем і розпушувачем з гострим вуглом заглиблення в ґрунт, при чому в нижній частині розпушувача закріплений стабілізатор з крилами, припіднятими вгору. (А.с. №1688796 СССР 5 А01С7/20. Сошник. Заявл. 27.07.89. Опубл. 07.11.91. Бюл.№41. Копія додається). Недоліком даного пристрою являється ненадійність робочого процесу із-за можливості заклинювання великих рослинних залишков та чужородніх тіл (дроту, ціпка, шматочків ременів та ін.) в точці дотику дисків з розпушувачем, а також контактування частини насіння з внутрішньою поверхнею обертаючихся дисків, що обумовлює винесення їх разом з ґрунтом у верхню частину борозни. В основу винаходу покладена задача створення такої конструкції сошника для полосного висіву зернових культур, яка забезпечує підвищення рівномірності глибини заробки насіння і розподілення його по дну насіннєвої борозни шляхом виключення контакту насіння з внутрішньою поверхнею обертаючихся при русі сошника дисків. Поставлена задача вирішується тим, що в сошнику для полосного висіву зернових культур, вміщуючому встановлені з можливістю обертання вуглом вперед по ходу руху сошника два плоских диски і розташований між ними корпус сошника, (19) UA (11) 88696 (13) C2 (21) a200714097 (22) 14.12.2007 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ГОРОБЕЙ ВАСИЛЬ ПЕТРОВИЧ, ЛУЗІН ВОЛОДИМИР АНАТОЛІЄВИЧ, КРАСНІЧЕНКО ОЛЕКСАНДР ЛЕОНІДОВИЧ (73) НАУКОВО-ВИРОБНИЧЕ ОБ`ЄДНАННЯ "СЕЛТА" НАЦІОНАЛЬНОГО НАУКОВОГО ЦЕНТРУ "ІНСТИТУТ МЕХАНІЗАЦІЇ І ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) UA 505 U, 15.09.2000 SU 372961A1, 07.06.1973 SU 852219 A1, 07.08.1981 SU 1570666 A1, 15.06.1990 SU 1688796 A1, 07.11.1991 RU 2202874 C1, 27.04.2003 RU 2249936 C1, 20.04.2005 RU 2298907 C1, 20.05.2007 3 згідно винаходу між дисками за допомогою шарнірної підвіски і пружини до його корпусу прикріплена кілевидна частина, яка вмішує розтруб і наральник, виконаний в його нижній частині з чергуючимися виступами і впадинами, при цьому величина виступів і впадин визначена відношенням: h
