Сошник для висіву насіння у хвилястий рядок

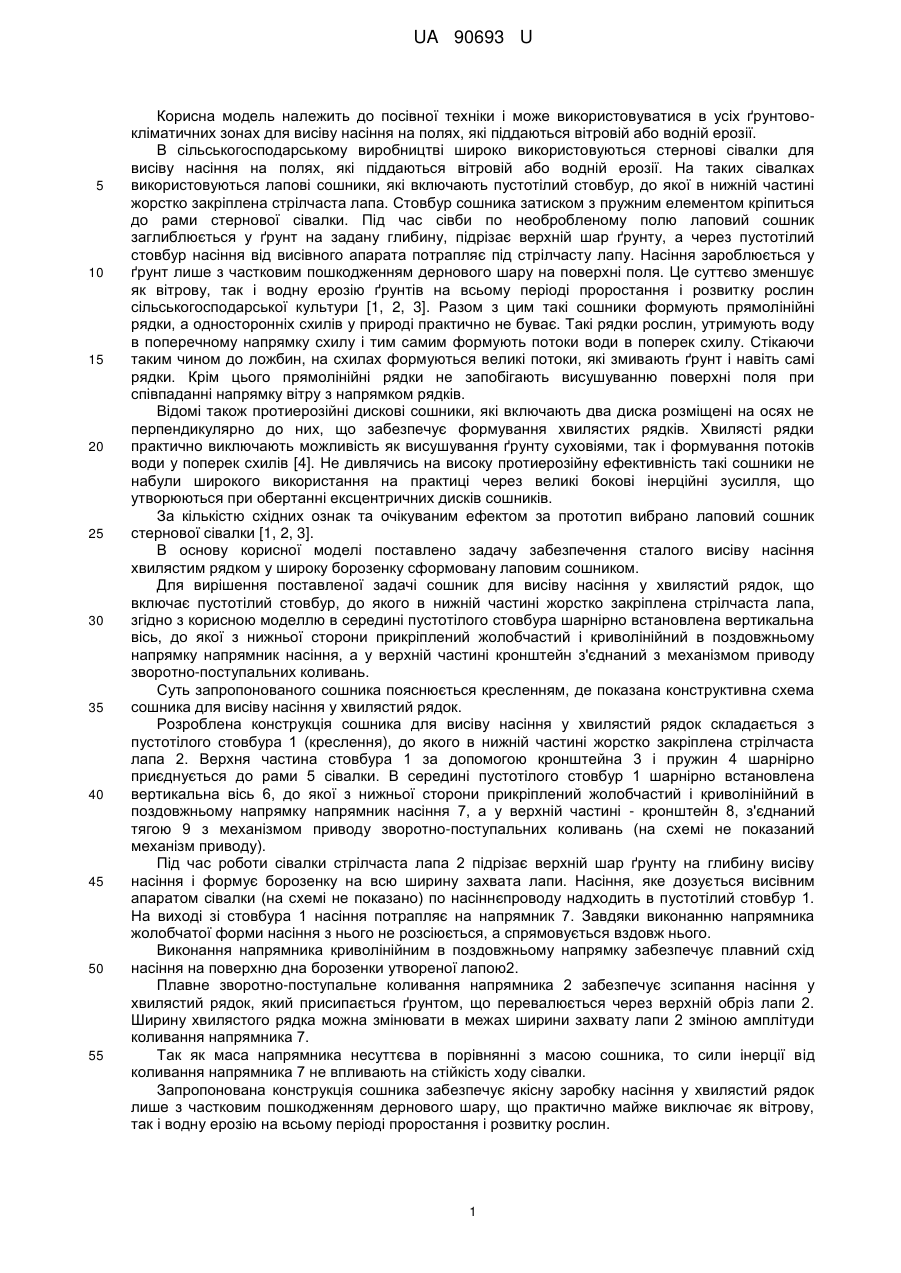

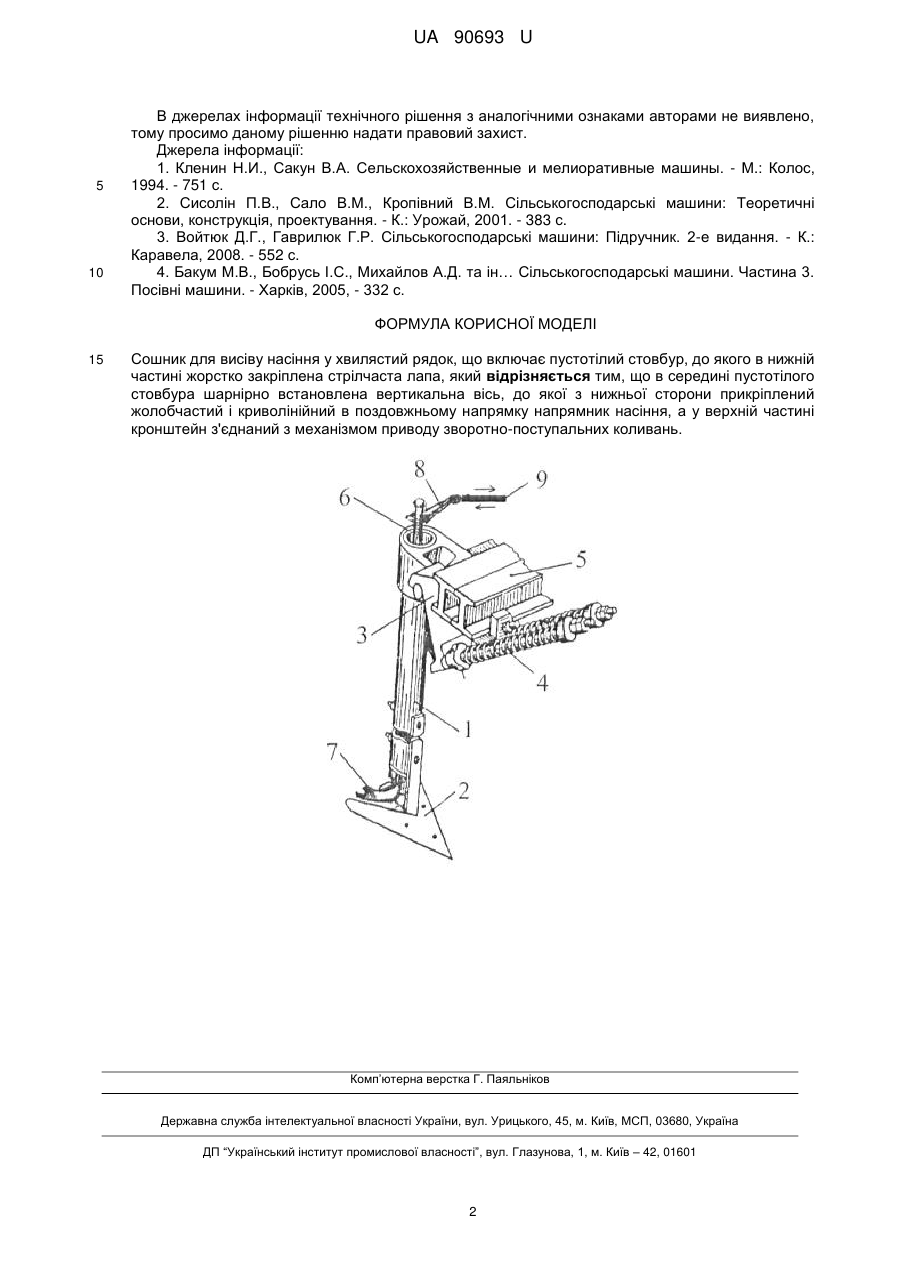

Реферат: Сошник для висіву насіння у хвилястий рядок включає пустотілий стовбур, до якого в нижній частині жорстко закріплена стрілчаста лапа, причому в середині пустотілого стовбура шарнірно встановлена вертикальна вісь, до якої з нижньої сторони прикріплений жолобчастий і криволінійний в поздовжньому напрямку напрямник насіння, а у верхній частині кронштейн з'єднаний з механізмом приводу зворотно-поступальних коливань. UA 90693 U (12) UA 90693 U UA 90693 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до посівної техніки і може використовуватися в усіх ґрунтовокліматичних зонах для висіву насіння на полях, які піддаються вітровій або водній ерозії. В сільськогосподарському виробництві широко використовуються стернові сівалки для висіву насіння на полях, які піддаються вітровій або водній ерозії. На таких сівалках використовуються лапові сошники, які включають пустотілий стовбур, до якої в нижній частині жорстко закріплена стрілчаста лапа. Стовбур сошника затиском з пружним елементом кріпиться до рами стернової сівалки. Під час сівби по необробленому полю лаповий сошник заглиблюється у ґрунт на задану глибину, підрізає верхній шар ґрунту, а через пустотілий стовбур насіння від висівного апарата потрапляє під стрілчасту лапу. Насіння зароблюється у ґрунт лише з частковим пошкодженням дернового шару на поверхні поля. Це суттєво зменшує як вітрову, так і водну ерозію ґрунтів на всьому періоді проростання і розвитку рослин сільськогосподарської культури [1, 2, 3]. Разом з цим такі сошники формують прямолінійні рядки, а односторонніх схилів у природі практично не буває. Такі рядки рослин, утримують воду в поперечному напрямку схилу і тим самим формують потоки води в поперек схилу. Стікаючи таким чином до ложбин, на схилах формуються великі потоки, які змивають ґрунт і навіть самі рядки. Крім цього прямолінійні рядки не запобігають висушуванню поверхні поля при співпаданні напрямку вітру з напрямком рядків. Відомі також протиерозійні дискові сошники, які включають два диска розміщені на осях не перпендикулярно до них, що забезпечує формування хвилястих рядків. Хвилясті рядки практично виключають можливість як висушування ґрунту суховіями, так і формування потоків води у поперек схилів [4]. Не дивлячись на високу протиерозійну ефективність такі сошники не набули широкого використання на практиці через великі бокові інерційні зусилля, що утворюються при обертанні ексцентричних дисків сошників. За кількістю східних ознак та очікуваним ефектом за прототип вибрано лаповий сошник стернової сівалки [1, 2, 3]. В основу корисної моделі поставлено задачу забезпечення сталого висіву насіння хвилястим рядком у широку борозенку сформовану лаповим сошником. Для вирішення поставленої задачі сошник для висіву насіння у хвилястий рядок, що включає пустотілий стовбур, до якого в нижній частині жорстко закріплена стрілчаста лапа, згідно з корисною моделлю в середині пустотілого стовбура шарнірно встановлена вертикальна вісь, до якої з нижньої сторони прикріплений жолобчастий і криволінійний в поздовжньому напрямку напрямник насіння, а у верхній частині кронштейн з'єднаний з механізмом приводу зворотно-поступальних коливань. Суть запропонованого сошника пояснюється кресленням, де показана конструктивна схема сошника для висіву насіння у хвилястий рядок. Розроблена конструкція сошника для висіву насіння у хвилястий рядок складається з пустотілого стовбура 1 (креслення), до якого в нижній частині жорстко закріплена стрілчаста лапа 2. Верхня частина стовбура 1 за допомогою кронштейна 3 і пружин 4 шарнірно приєднується до рами 5 сівалки. В середині пустотілого стовбур 1 шарнірно встановлена вертикальна вісь 6, до якої з нижньої сторони прикріплений жолобчастий і криволінійний в поздовжньому напрямку напрямник насіння 7, а у верхній частині - кронштейн 8, з'єднаний тягою 9 з механізмом приводу зворотно-поступальних коливань (на схемі не показаний механізм приводу). Під час роботи сівалки стрілчаста лапа 2 підрізає верхній шар ґрунту на глибину висіву насіння і формує борозенку на всю ширину захвата лапи. Насіння, яке дозується висівним апаратом сівалки (на схемі не показано) по насіннєпроводу надходить в пустотілий стовбур 1. На виході зі стовбура 1 насіння потрапляє на напрямник 7. Завдяки виконанню напрямника жолобчатої форми насіння з нього не розсіюється, а спрямовується вздовж нього. Виконання напрямника криволінійним в поздовжньому напрямку забезпечує плавний схід насіння на поверхню дна борозенки утвореної лапою2. Плавне зворотно-поступальне коливання напрямника 2 забезпечує зсипання насіння у хвилястий рядок, який присипається ґрунтом, що перевалюється через верхній обріз лапи 2. Ширину хвилястого рядка можна змінювати в межах ширини захвату лапи 2 зміною амплітуди коливання напрямника 7. Так як маса напрямника несуттєва в порівнянні з масою сошника, то сили інерції від коливання напрямника 7 не впливають на стійкість ходу сівалки. Запропонована конструкція сошника забезпечує якісну заробку насіння у хвилястий рядок лише з частковим пошкодженням дернового шару, що практично майже виключає як вітрову, так і водну ерозію на всьому періоді проростання і розвитку рослин. 1 UA 90693 U 5 10 В джерелах інформації технічного рішення з аналогічними ознаками авторами не виявлено, тому просимо даному рішенню надати правовий захист. Джерела інформації: 1. Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины. - М.: Колос, 1994. - 751 с. 2. Сисолін П.В., Сало В.М., Кропівний В.М. Сільськогосподарські машини: Теоретичні основи, конструкція, проектування. - К.: Урожай, 2001. - 383 с. 3. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2-е видання. - К.: Каравела, 2008. - 552 с. 4. Бакум М.В., Бобрусь І.С., Михайлов А.Д. та ін… Сільськогосподарські машини. Частина 3. Посівні машини. - Харків, 2005, - 332 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Сошник для висіву насіння у хвилястий рядок, що включає пустотілий стовбур, до якого в нижній частині жорстко закріплена стрілчаста лапа, який відрізняється тим, що в середині пустотілого стовбура шарнірно встановлена вертикальна вісь, до якої з нижньої сторони прикріплений жолобчастий і криволінійний в поздовжньому напрямку напрямник насіння, а у верхній частині кронштейн з'єднаний з механізмом приводу зворотно-поступальних коливань. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
