Кожухотрубний теплообмінник з плаваючою головкою

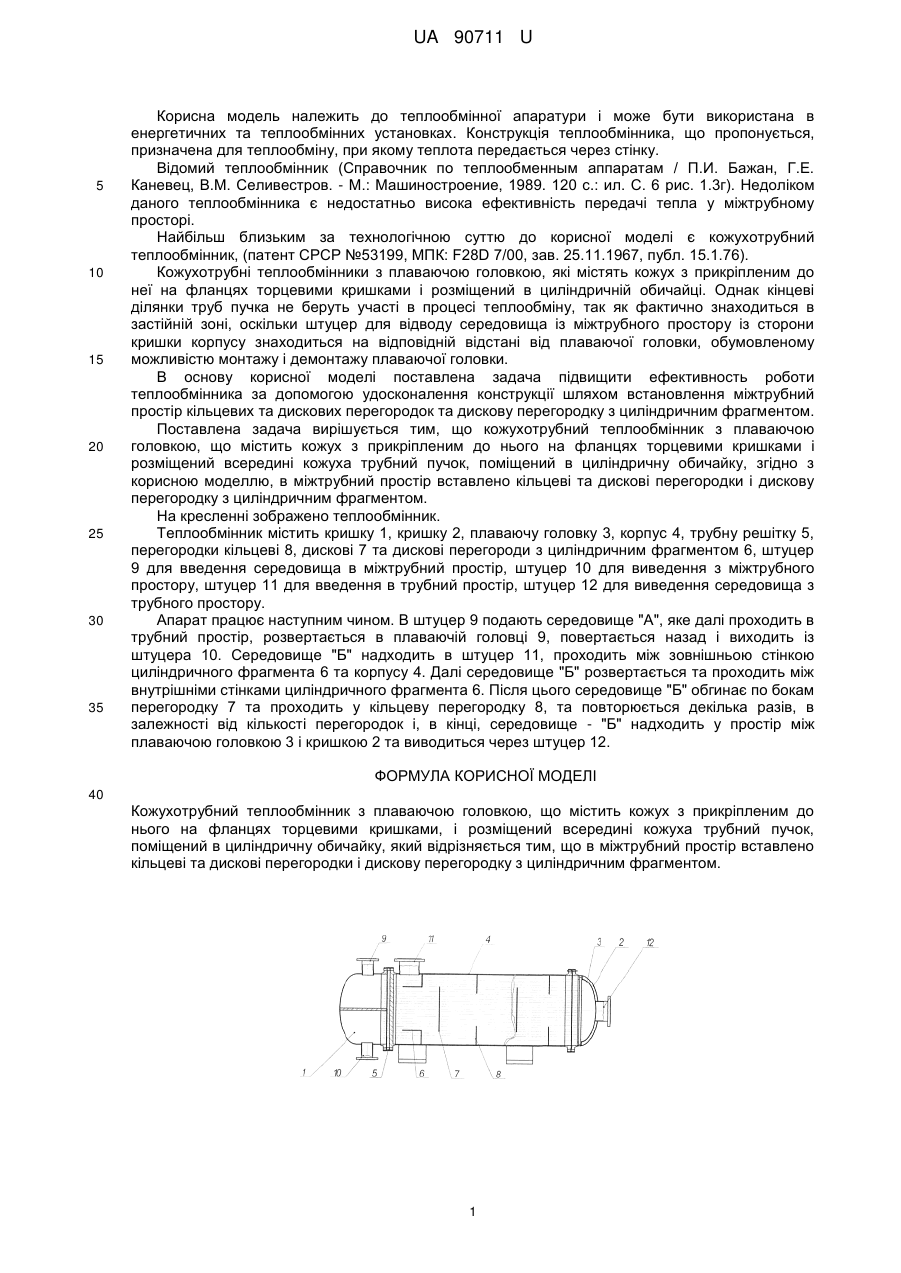

Реферат: Кожухотрубний теплообмінник з плаваючою головкою містить кожух з прикріпленим до нього на фланцях торцевими кришками і розміщений всередині кожуха трубний пучок, поміщений в циліндричну обичайку. В міжтрубний простір вставлено кільцеві та дискові перегородки і дискову перегородку з циліндричним фрагментом. UA 90711 U (54) КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК З ПЛАВАЮЧОЮ ГОЛОВКОЮ UA 90711 U UA 90711 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінної апаратури і може бути використана в енергетичних та теплообмінних установках. Конструкція теплообмінника, що пропонується, призначена для теплообміну, при якому теплота передається через стінку. Відомий теплообмінник (Справочник по теплообменным аппаратам / П.И. Бажан, Г.Е. Каневец, В.М. Селивестров. - М.: Машиностроение, 1989. 120 с.: ил. С. 6 рис. 1.3г). Недоліком даного теплообмінника є недостатньо висока ефективність передачі тепла у міжтрубному просторі. Найбільш близьким за технологічною суттю до корисної моделі є кожухотрубний теплообмінник, (патент СРСР №53199, МПК: F28D 7/00, зав. 25.11.1967, публ. 15.1.76). Кожухотрубні теплообмінники з плаваючою головкою, які містять кожух з прикріпленим до неї на фланцях торцевими кришками і розміщений в циліндричній обичайці. Однак кінцеві ділянки труб пучка не беруть участі в процесі теплообміну, так як фактично знаходиться в застійній зоні, оскільки штуцер для відводу середовища із міжтрубного простору із сторони кришки корпусу знаходиться на відповідній відстані від плаваючої головки, обумовленому можливістю монтажу і демонтажу плаваючої головки. В основу корисної моделі поставлена задача підвищити ефективность роботи теплообмінника за допомогою удосконалення конструкції шляхом встановлення міжтрубний простір кільцевих та дискових перегородок та дискову перегородку з циліндричним фрагментом. Поставлена задача вирішується тим, що кожухотрубний теплообмінник з плаваючою головкою, що містить кожух з прикріпленим до нього на фланцях торцевими кришками і розміщений всередині кожуха трубний пучок, поміщений в циліндричну обичайку, згідно з корисною моделлю, в міжтрубний простір вставлено кільцеві та дискові перегородки і дискову перегородку з циліндричним фрагментом. На кресленні зображено теплообмінник. Теплообмінник містить кришку 1, кришку 2, плаваючу головку 3, корпус 4, трубну решітку 5, перегородки кільцеві 8, дискові 7 та дискові перегороди з циліндричним фрагментом 6, штуцер 9 для введення середовища в міжтрубний простір, штуцер 10 для виведення з міжтрубного простору, штуцер 11 для введення в трубний простір, штуцер 12 для виведення середовища з трубного простору. Апарат працює наступним чином. В штуцер 9 подають середовище "А", яке далі проходить в трубний простір, розвертається в плаваючій головці 9, повертається назад і виходить із штуцера 10. Середовище "Б" надходить в штуцер 11, проходить між зовнішньою стінкою циліндричного фрагмента 6 та корпусу 4. Далі середовище "Б" розвертається та проходить між внутрішніми стінками циліндричного фрагмента 6. Після цього середовище "Б" обгинає по бокам перегородку 7 та проходить у кільцеву перегородку 8, та повторюється декілька разів, в залежності від кількості перегородок і, в кінці, середовище - "Б" надходить у простір між плаваючою головкою 3 і кришкою 2 та виводиться через штуцер 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Кожухотрубний теплообмінник з плаваючою головкою, що містить кожух з прикріпленим до нього на фланцях торцевими кришками, і розміщений всередині кожуха трубний пучок, поміщений в циліндричну обичайку, який відрізняється тим, що в міжтрубний простір вставлено кільцеві та дискові перегородки і дискову перегородку з циліндричним фрагментом. 1 UA 90711 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
