Багатоходовий кожухотрубний теплообмінник

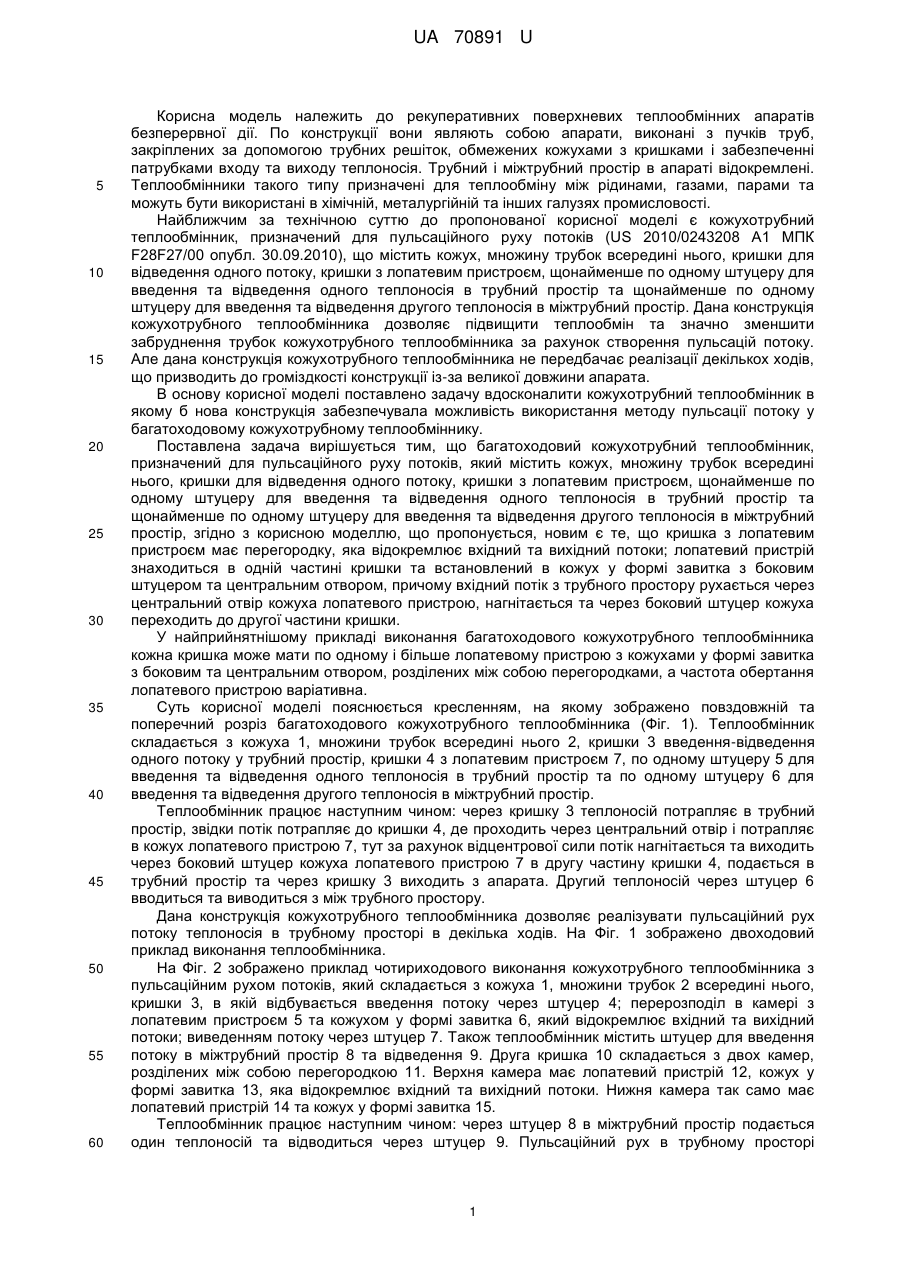

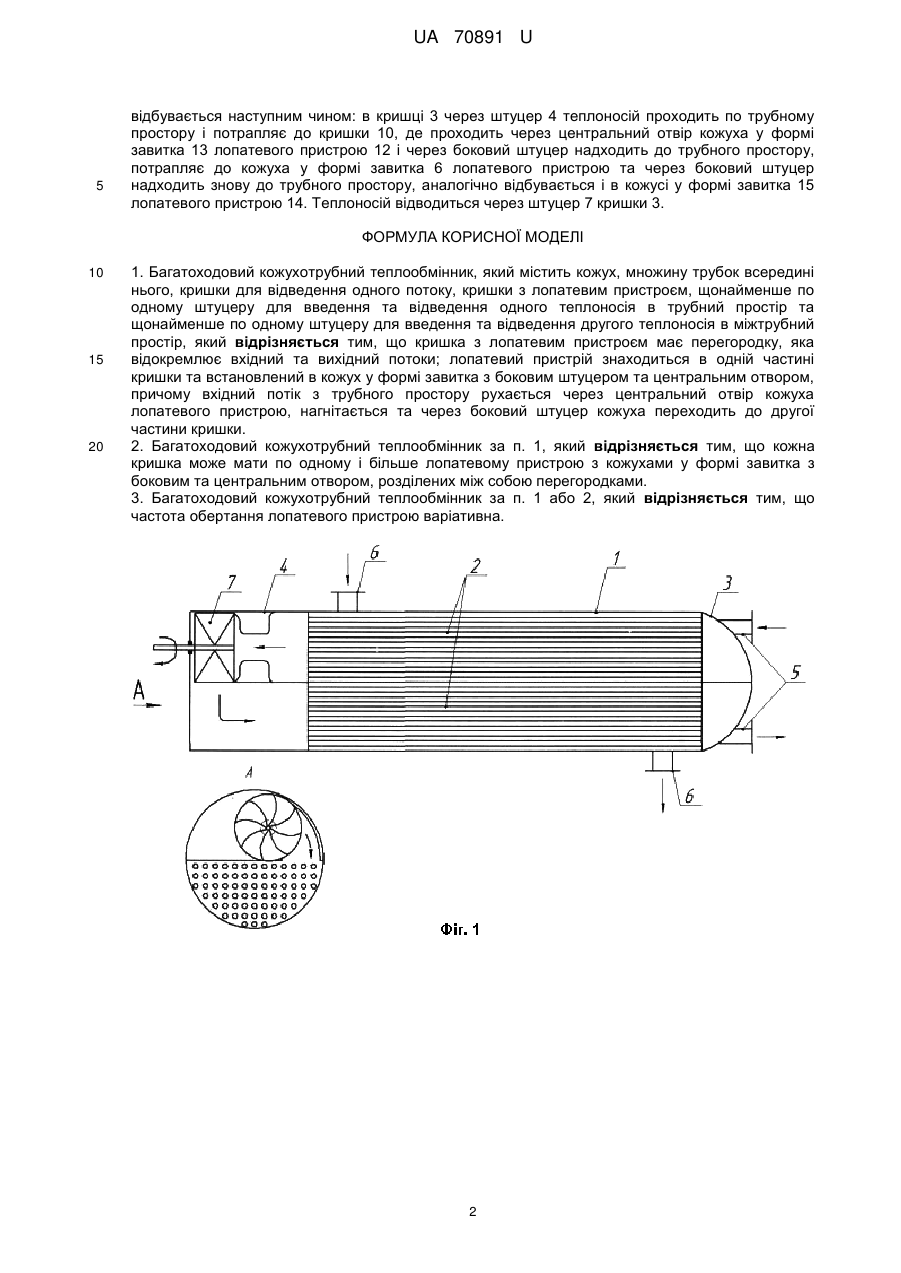

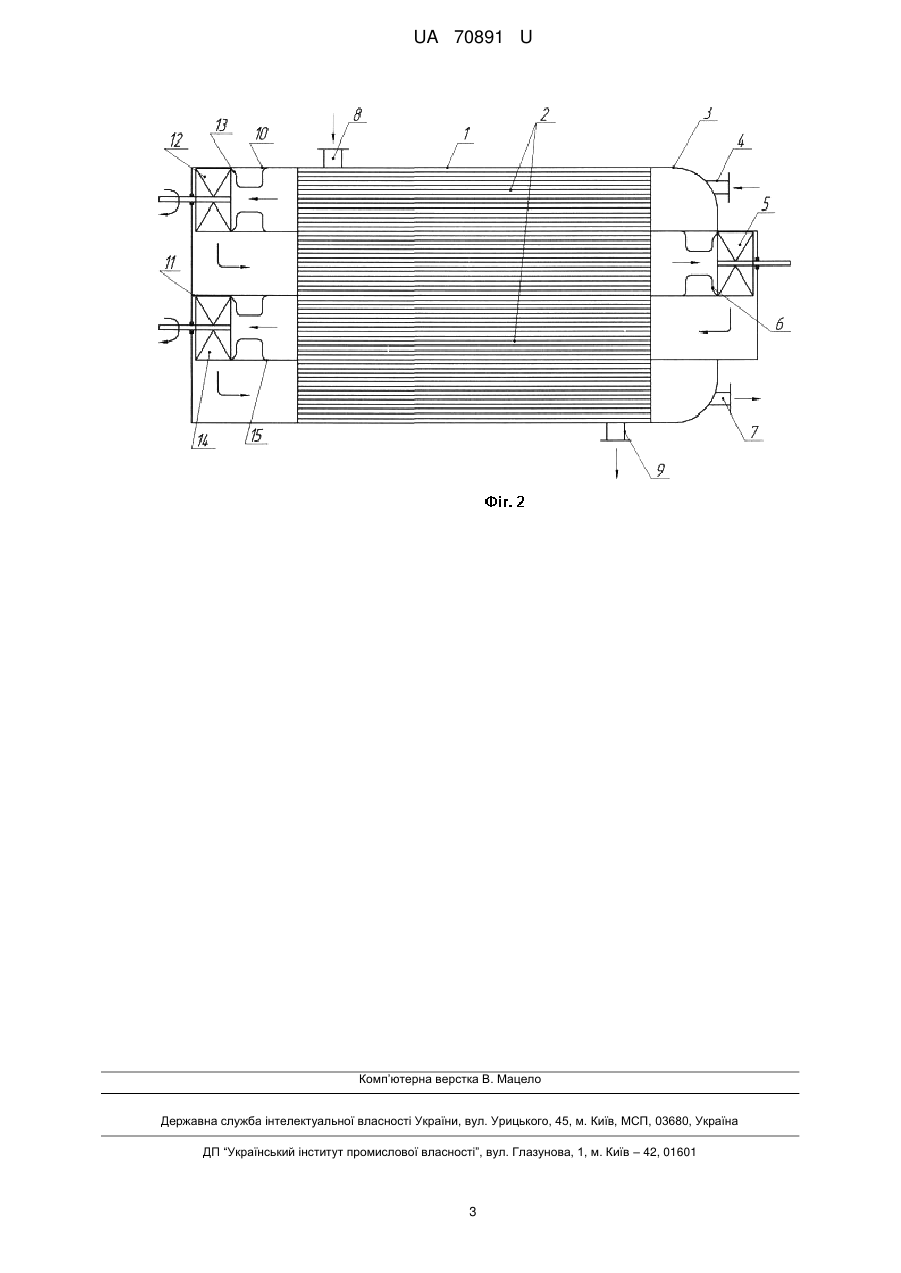

Реферат: Багатоходовий кожухотрубний теплообмінник містить кожух, множину трубок, кришки для відведення одного потоку, кришки з лопатевим пристроєм, штуцери. UA 70891 U (54) БАГАТОХОДОВИЙ КОЖУХОТРУБНИЙ ТЕПЛООБМІННИК UA 70891 U UA 70891 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до рекуперативних поверхневих теплообмінних апаратів безперервної дії. По конструкції вони являють собою апарати, виконані з пучків труб, закріплених за допомогою трубних решіток, обмежених кожухами з кришками і забезпеченні патрубками входу та виходу теплоносія. Трубний і міжтрубний простір в апараті відокремлені. Теплообмінники такого типу призначені для теплообміну між рідинами, газами, парами та можуть бути використані в хімічній, металургійній та інших галузях промисловості. Найближчим за технічною суттю до пропонованої корисної моделі є кожухотрубний теплообмінник, призначений для пульсаційного руху потоків (US 2010/0243208 А1 МПК F28F27/00 опубл. 30.09.2010), що містить кожух, множину трубок всередині нього, кришки для відведення одного потоку, кришки з лопатевим пристроєм, щонайменше по одному штуцеру для введення та відведення одного теплоносія в трубний простір та щонайменше по одному штуцеру для введення та відведення другого теплоносія в міжтрубний простір. Дана конструкція кожухотрубного теплообмінника дозволяє підвищити теплообмін та значно зменшити забруднення трубок кожухотрубного теплообмінника за рахунок створення пульсацій потоку. Але дана конструкція кожухотрубного теплообмінника не передбачає реалізації декількох ходів, що призводить до громіздкості конструкції із-за великої довжини апарата. В основу корисної моделі поставлено задачу вдосконалити кожухотрубний теплообмінник в якому б нова конструкція забезпечувала можливість використання методу пульсації потоку у багатоходовому кожухотрубному теплообміннику. Поставлена задача вирішується тим, що багатоходовий кожухотрубний теплообмінник, призначений для пульсаційного руху потоків, який містить кожух, множину трубок всередині нього, кришки для відведення одного потоку, кришки з лопатевим пристроєм, щонайменше по одному штуцеру для введення та відведення одного теплоносія в трубний простір та щонайменше по одному штуцеру для введення та відведення другого теплоносія в міжтрубний простір, згідно з корисною моделлю, що пропонується, новим є те, що кришка з лопатевим пристроєм має перегородку, яка відокремлює вхідний та вихідний потоки; лопатевий пристрій знаходиться в одній частині кришки та встановлений в кожух у формі завитка з боковим штуцером та центральним отвором, причому вхідний потік з трубного простору рухається через центральний отвір кожуха лопатевого пристрою, нагнітається та через боковий штуцер кожуха переходить до другої частини кришки. У найприйнятнішому прикладі виконання багатоходового кожухотрубного теплообмінника кожна кришка може мати по одному і більше лопатевому пристрою з кожухами у формі завитка з боковим та центральним отвором, розділених між собою перегородками, а частота обертання лопатевого пристрою варіативна. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній та поперечний розріз багатоходового кожухотрубного теплообмінника (Фіг. 1). Теплообмінник складається з кожуха 1, множини трубок всередині нього 2, кришки 3 введення-відведення одного потоку у трубний простір, кришки 4 з лопатевим пристроєм 7, по одному штуцеру 5 для введення та відведення одного теплоносія в трубний простір та по одному штуцеру 6 для введення та відведення другого теплоносія в міжтрубний простір. Теплообмінник працює наступним чином: через кришку 3 теплоносій потрапляє в трубний простір, звідки потік потрапляє до кришки 4, де проходить через центральний отвір і потрапляє в кожух лопатевого пристрою 7, тут за рахунок відцентрової сили потік нагнітається та виходить через боковий штуцер кожуха лопатевого пристрою 7 в другу частину кришки 4, подається в трубний простір та через кришку 3 виходить з апарата. Другий теплоносій через штуцер 6 вводиться та виводиться з між трубного простору. Дана конструкція кожухотрубного теплообмінника дозволяє реалізувати пульсаційний рух потоку теплоносія в трубному просторі в декілька ходів. На Фіг. 1 зображено двоходовий приклад виконання теплообмінника. На Фіг. 2 зображено приклад чотириходового виконання кожухотрубного теплообмінника з пульсаційним рухом потоків, який складається з кожуха 1, множини трубок 2 всередині нього, кришки 3, в якій відбувається введення потоку через штуцер 4; перерозподіл в камері з лопатевим пристроєм 5 та кожухом у формі завитка 6, який відокремлює вхідний та вихідний потоки; виведенням потоку через штуцер 7. Також теплообмінник містить штуцер для введення потоку в міжтрубний простір 8 та відведення 9. Друга кришка 10 складається з двох камер, розділених між собою перегородкою 11. Верхня камера має лопатевий пристрій 12, кожух у формі завитка 13, яка відокремлює вхідний та вихідний потоки. Нижня камера так само має лопатевий пристрій 14 та кожух у формі завитка 15. Теплообмінник працює наступним чином: через штуцер 8 в міжтрубний простір подається один теплоносій та відводиться через штуцер 9. Пульсаційний рух в трубному просторі 1 UA 70891 U 5 відбувається наступним чином: в кришці 3 через штуцер 4 теплоносій проходить по трубному простору і потрапляє до кришки 10, де проходить через центральний отвір кожуха у формі завитка 13 лопатевого пристрою 12 і через боковий штуцер надходить до трубного простору, потрапляє до кожуха у формі завитка 6 лопатевого пристрою та через боковий штуцер надходить знову до трубного простору, аналогічно відбувається і в кожусі у формі завитка 15 лопатевого пристрою 14. Теплоносій відводиться через штуцер 7 кришки 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Багатоходовий кожухотрубний теплообмінник, який містить кожух, множину трубок всередині нього, кришки для відведення одного потоку, кришки з лопатевим пристроєм, щонайменше по одному штуцеру для введення та відведення одного теплоносія в трубний простір та щонайменше по одному штуцеру для введення та відведення другого теплоносія в міжтрубний простір, який відрізняється тим, що кришка з лопатевим пристроєм має перегородку, яка відокремлює вхідний та вихідний потоки; лопатевий пристрій знаходиться в одній частині кришки та встановлений в кожух у формі завитка з боковим штуцером та центральним отвором, причому вхідний потік з трубного простору рухається через центральний отвір кожуха лопатевого пристрою, нагнітається та через боковий штуцер кожуха переходить до другої частини кришки. 2. Багатоходовий кожухотрубний теплообмінник за п. 1, який відрізняється тим, що кожна кришка може мати по одному і більше лопатевому пристрою з кожухами у формі завитка з боковим та центральним отвором, розділених між собою перегородками. 3. Багатоходовий кожухотрубний теплообмінник за п. 1 або 2, який відрізняється тим, що частота обертання лопатевого пристрою варіативна. 2 UA 70891 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
