Змішувач-аератор компосту

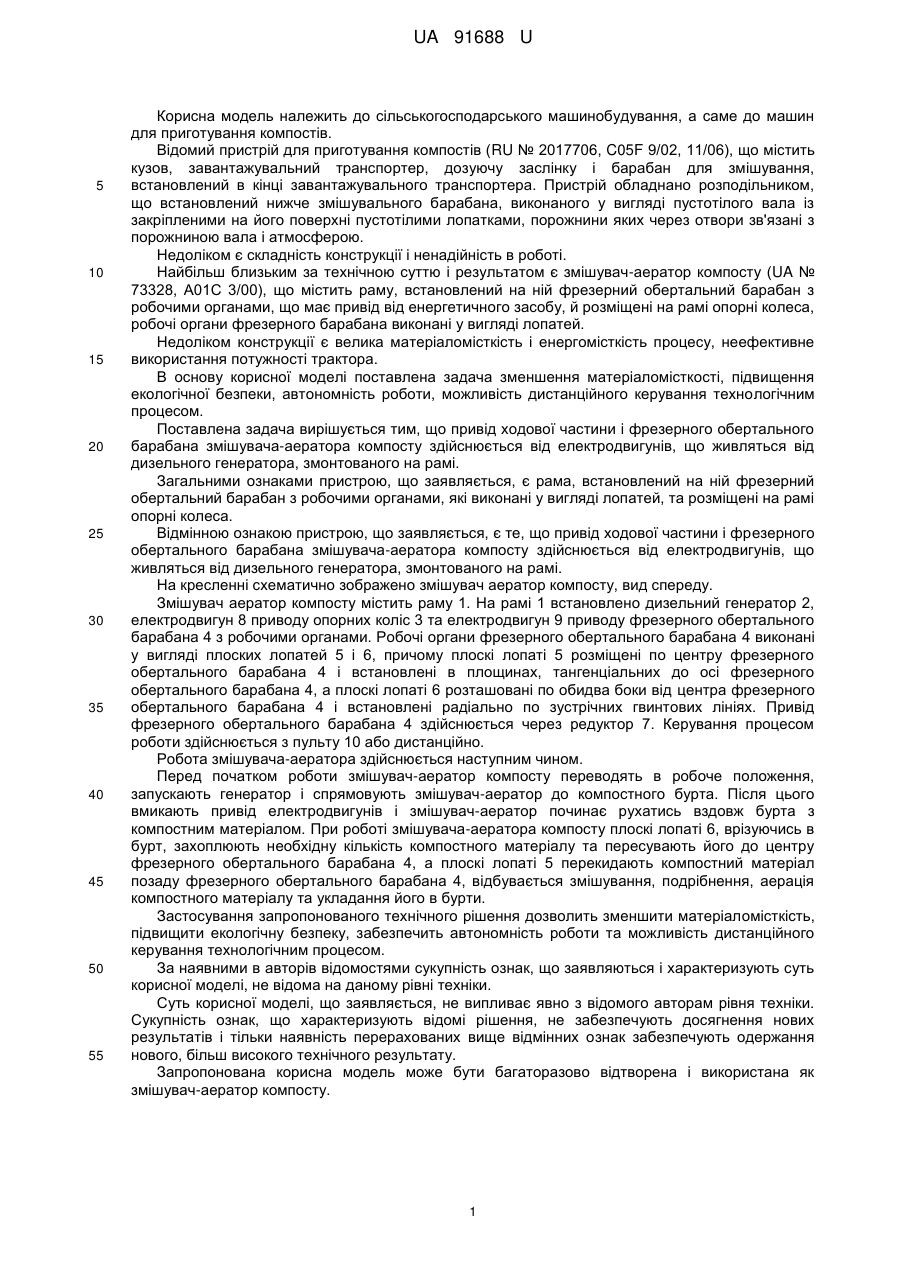

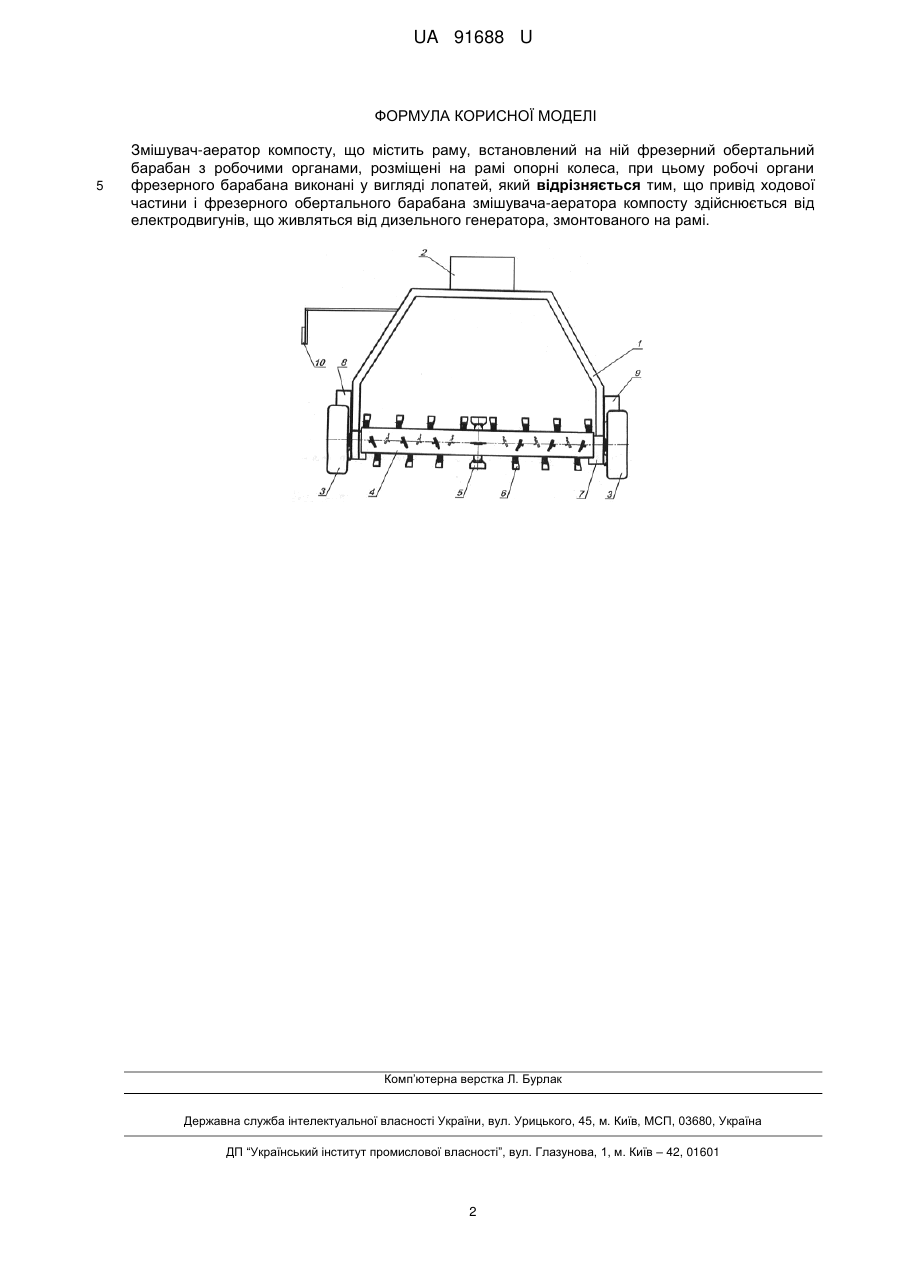

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, які виконані у вигляді лопатей, та розміщені на рамі опорні колеса. Привід ходової частини і фрезерного обертального барабана змішувача-аератора компосту здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. UA 91688 U (12) UA 91688 U UA 91688 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для приготування компостів. Відомий пристрій для приготування компостів (RU № 2017706, C05F 9/02, 11/06), що містить кузов, завантажувальний транспортер, дозуючу заслінку і барабан для змішування, встановлений в кінці завантажувального транспортера. Пристрій обладнано розподільником, що встановлений нижче змішувального барабана, виконаного у вигляді пустотілого вала із закріпленими на його поверхні пустотілими лопатками, порожнини яких через отвори зв'язані з порожниною вала і атмосферою. Недоліком є складність конструкції і ненадійність в роботі. Найбільш близьким за технічною суттю і результатом є змішувач-аератор компосту (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Недоліком конструкції є велика матеріаломісткість і енергомісткість процесу, неефективне використання потужності трактора. В основу корисної моделі поставлена задача зменшення матеріаломісткості, підвищення екологічної безпеки, автономність роботи, можливість дистанційного керування технологічним процесом. Поставлена задача вирішується тим, що привід ходової частини і фрезерного обертального барабана змішувача-аератора компосту здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Загальними ознаками пристрою, що заявляється, є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, які виконані у вигляді лопатей, та розміщені на рамі опорні колеса. Відмінною ознакою пристрою, що заявляється, є те, що привід ходової частини і фрезерного обертального барабана змішувача-аератора компосту здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. На кресленні схематично зображено змішувач аератор компосту, вид спереду. Змішувач аератор компосту містить раму 1. На рамі 1 встановлено дизельний генератор 2, електродвигун 8 приводу опорних коліс 3 та електродвигун 9 приводу фрезерного обертального барабана 4 з робочими органами. Робочі органи фрезерного обертального барабана 4 виконані у вигляді плоских лопатей 5 і 6, причому плоскі лопаті 5 розміщені по центру фрезерного обертального барабана 4 і встановлені в площинах, тангенціальних до осі фрезерного обертального барабана 4, а плоскі лопаті 6 розташовані по обидва боки від центра фрезерного обертального барабана 4 і встановлені радіально по зустрічних гвинтових лініях. Привід фрезерного обертального барабана 4 здійснюється через редуктор 7. Керування процесом роботи здійснюється з пульту 10 або дистанційно. Робота змішувача-аератора здійснюється наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, запускають генератор і спрямовують змішувач-аератор до компостного бурта. Після цього вмикають привід електродвигунів і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті 6, врізуючись в бурт, захоплюють необхідну кількість компостного матеріалу та пересувають його до центру фрезерного обертального барабана 4, а плоскі лопаті 5 перекидають компостний матеріал позаду фрезерного обертального барабана 4, відбувається змішування, подрібнення, аерація компостного матеріалу та укладання його в бурти. Застосування запропонованого технічного рішення дозволить зменшити матеріаломісткість, підвищити екологічну безпеку, забезпечить автономність роботи та можливість дистанційного керування технологічним процесом. За наявними в авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як змішувач-аератор компосту. 1 UA 91688 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, розміщені на рамі опорні колеса, при цьому робочі органи фрезерного барабана виконані у вигляді лопатей, який відрізняється тим, що привід ходової частини і фрезерного обертального барабана змішувача-аератора компосту здійснюється від електродвигунів, що живляться від дизельного генератора, змонтованого на рамі. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
