Спосіб інтенсифікації просівання продовгуватих компонентів на решетах з прямокутними отворами

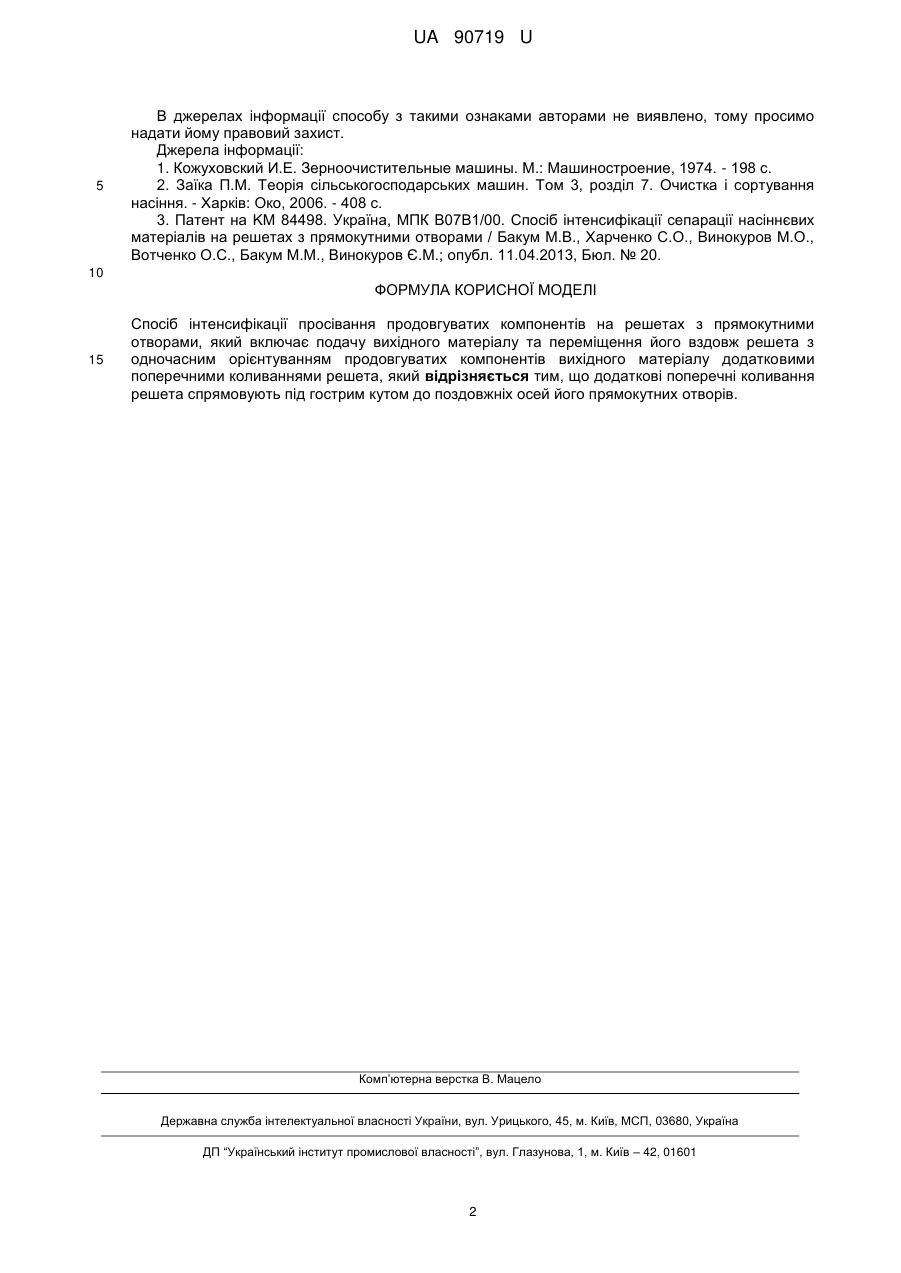

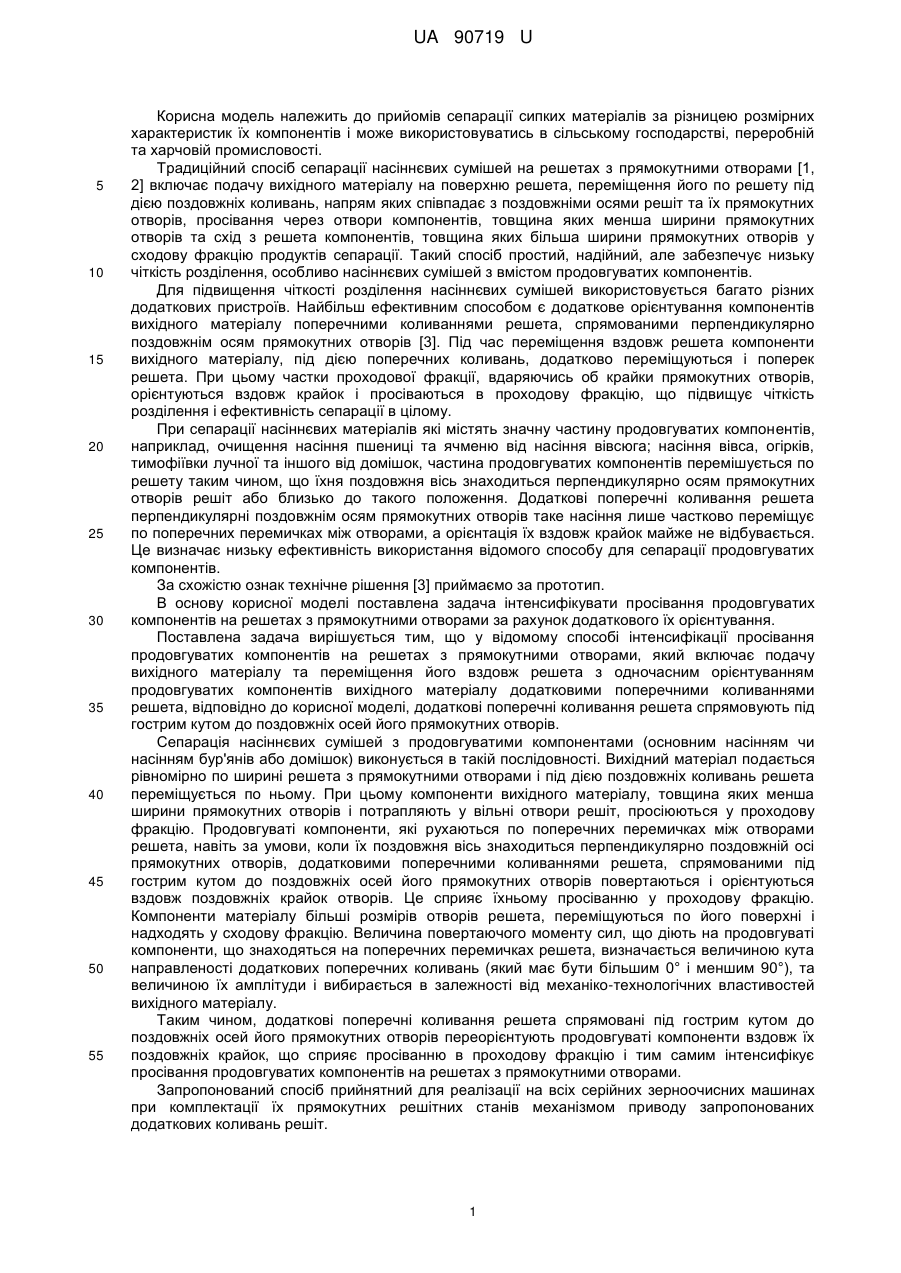

Реферат: Спосіб інтенсифікації просівання продовгуватих компонентів на решетах з прямокутними отворами включає подачу вихідного матеріалу та переміщення його вздовж решета з одночасним орієнтуванням продовгуватих компонентів вихідного матеріалу додатковими поперечними коливаннями решета. Додаткові поперечні коливання решета спрямовують під гострим кутом до поздовжніх осей його прямокутних отворів. UA 90719 U (12) UA 90719 U UA 90719 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до прийомів сепарації сипких матеріалів за різницею розмірних характеристик їх компонентів і може використовуватись в сільському господарстві, переробній та харчовій промисловості. Традиційний спосіб сепарації насіннєвих сумішей на решетах з прямокутними отворами [1, 2] включає подачу вихідного матеріалу на поверхню решета, переміщення його по решету під дією поздовжніх коливань, напрям яких співпадає з поздовжніми осями решіт та їх прямокутних отворів, просівання через отвори компонентів, товщина яких менша ширини прямокутних отворів та схід з решета компонентів, товщина яких більша ширини прямокутних отворів у сходову фракцію продуктів сепарації. Такий спосіб простий, надійний, але забезпечує низьку чіткість розділення, особливо насіннєвих сумішей з вмістом продовгуватих компонентів. Для підвищення чіткості розділення насіннєвих сумішей використовується багато різних додаткових пристроїв. Найбільш ефективним способом є додаткове орієнтування компонентів вихідного матеріалу поперечними коливаннями решета, спрямованими перпендикулярно поздовжнім осям прямокутних отворів [3]. Під час переміщення вздовж решета компоненти вихідного матеріалу, під дією поперечних коливань, додатково переміщуються і поперек решета. При цьому частки проходової фракції, вдаряючись об крайки прямокутних отворів, орієнтуються вздовж крайок і просіваються в проходову фракцію, що підвищує чіткість розділення і ефективність сепарації в цілому. При сепарації насіннєвих матеріалів які містять значну частину продовгуватих компонентів, наприклад, очищення насіння пшениці та ячменю від насіння вівсюга; насіння вівса, огірків, тимофіївки лучної та іншого від домішок, частина продовгуватих компонентів перемішується по решету таким чином, що їхня поздовжня вісь знаходиться перпендикулярно осям прямокутних отворів решіт або близько до такого положення. Додаткові поперечні коливання решета перпендикулярні поздовжнім осям прямокутних отворів таке насіння лише частково переміщує по поперечних перемичках між отворами, а орієнтація їх вздовж крайок майже не відбувається. Це визначає низьку ефективність використання відомого способу для сепарації продовгуватих компонентів. За схожістю ознак технічне рішення [3] приймаємо за прототип. В основу корисної моделі поставлена задача інтенсифікувати просівання продовгуватих компонентів на решетах з прямокутними отворами за рахунок додаткового їх орієнтування. Поставлена задача вирішується тим, що у відомому способі інтенсифікації просівання продовгуватих компонентів на решетах з прямокутними отворами, який включає подачу вихідного матеріалу та переміщення його вздовж решета з одночасним орієнтуванням продовгуватих компонентів вихідного матеріалу додатковими поперечними коливаннями решета, відповідно до корисної моделі, додаткові поперечні коливання решета спрямовують під гострим кутом до поздовжніх осей його прямокутних отворів. Сепарація насіннєвих сумішей з продовгуватими компонентами (основним насінням чи насінням бур'янів або домішок) виконується в такій послідовності. Вихідний матеріал подається рівномірно по ширині решета з прямокутними отворами і під дією поздовжніх коливань решета переміщується по ньому. При цьому компоненти вихідного матеріалу, товщина яких менша ширини прямокутних отворів і потрапляють у вільні отвори решіт, просіюються у проходову фракцію. Продовгуваті компоненти, які рухаються по поперечних перемичках між отворами решета, навіть за умови, коли їх поздовжня вісь знаходиться перпендикулярно поздовжній осі прямокутних отворів, додатковими поперечними коливаннями решета, спрямованими під гострим кутом до поздовжніх осей його прямокутних отворів повертаються і орієнтуються вздовж поздовжніх крайок отворів. Це сприяє їхньому просіванню у проходову фракцію. Компоненти матеріалу більші розмірів отворів решета, переміщуються по його поверхні і надходять у сходову фракцію. Величина повертаючого моменту сил, що діють на продовгуваті компоненти, що знаходяться на поперечних перемичках решета, визначається величиною кута направленості додаткових поперечних коливань (який має бути більшим 0° і меншим 90°), та величиною їх амплітуди і вибирається в залежності від механіко-технологічних властивостей вихідного матеріалу. Таким чином, додаткові поперечні коливання решета спрямовані під гострим кутом до поздовжніх осей його прямокутних отворів переорієнтують продовгуваті компоненти вздовж їх поздовжніх крайок, що сприяє просіванню в проходову фракцію і тим самим інтенсифікує просівання продовгуватих компонентів на решетах з прямокутними отворами. Запропонований спосіб прийнятний для реалізації на всіх серійних зерноочисних машинах при комплектації їх прямокутних решітних станів механізмом приводу запропонованих додаткових коливань решіт. 1 UA 90719 U 5 В джерелах інформації способу з такими ознаками авторами не виявлено, тому просимо надати йому правовий захист. Джерела інформації: 1. Кожуховский И.Е. Зерноочистительные машины. М.: Машиностроение, 1974. - 198 с. 2. Заїка П.М. Теорія сільськогосподарських машин. Том 3, розділ 7. Очистка і сортування насіння. - Харків: Око, 2006. - 408 с. 3. Патент на KM 84498. Україна, МПК В07В1/00. Спосіб інтенсифікації сепарації насіннєвих матеріалів на решетах з прямокутними отворами / Бакум М.В., Харченко C.O., Винокуров М.О., Вотченко О.С., Бакум М.М., Винокуров Є.М.; опубл. 11.04.2013, Бюл. № 20. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб інтенсифікації просівання продовгуватих компонентів на решетах з прямокутними отворами, який включає подачу вихідного матеріалу та переміщення його вздовж решета з одночасним орієнтуванням продовгуватих компонентів вихідного матеріалу додатковими поперечними коливаннями решета, який відрізняється тим, що додаткові поперечні коливання решета спрямовують під гострим кутом до поздовжніх осей його прямокутних отворів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
