Криволінійне решето

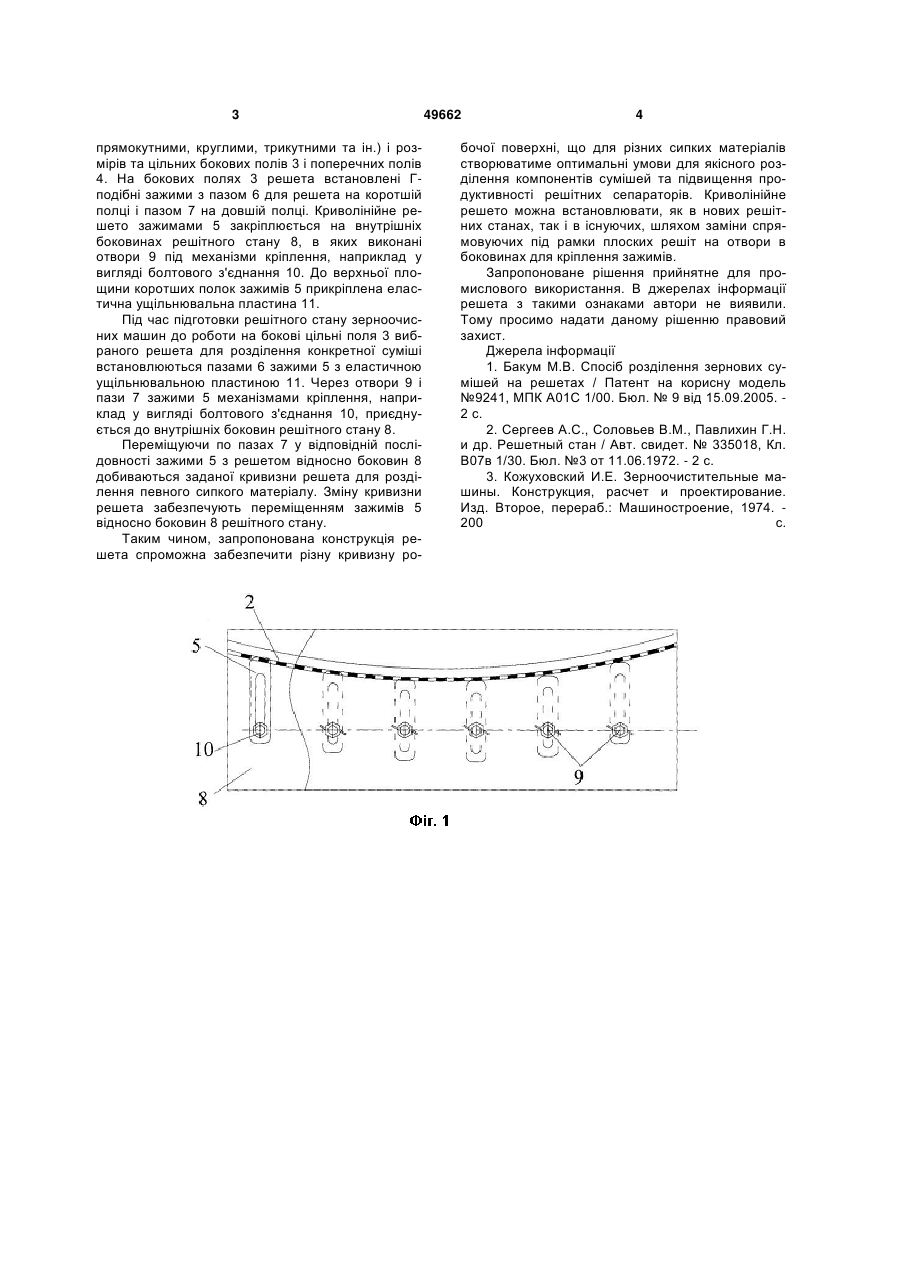

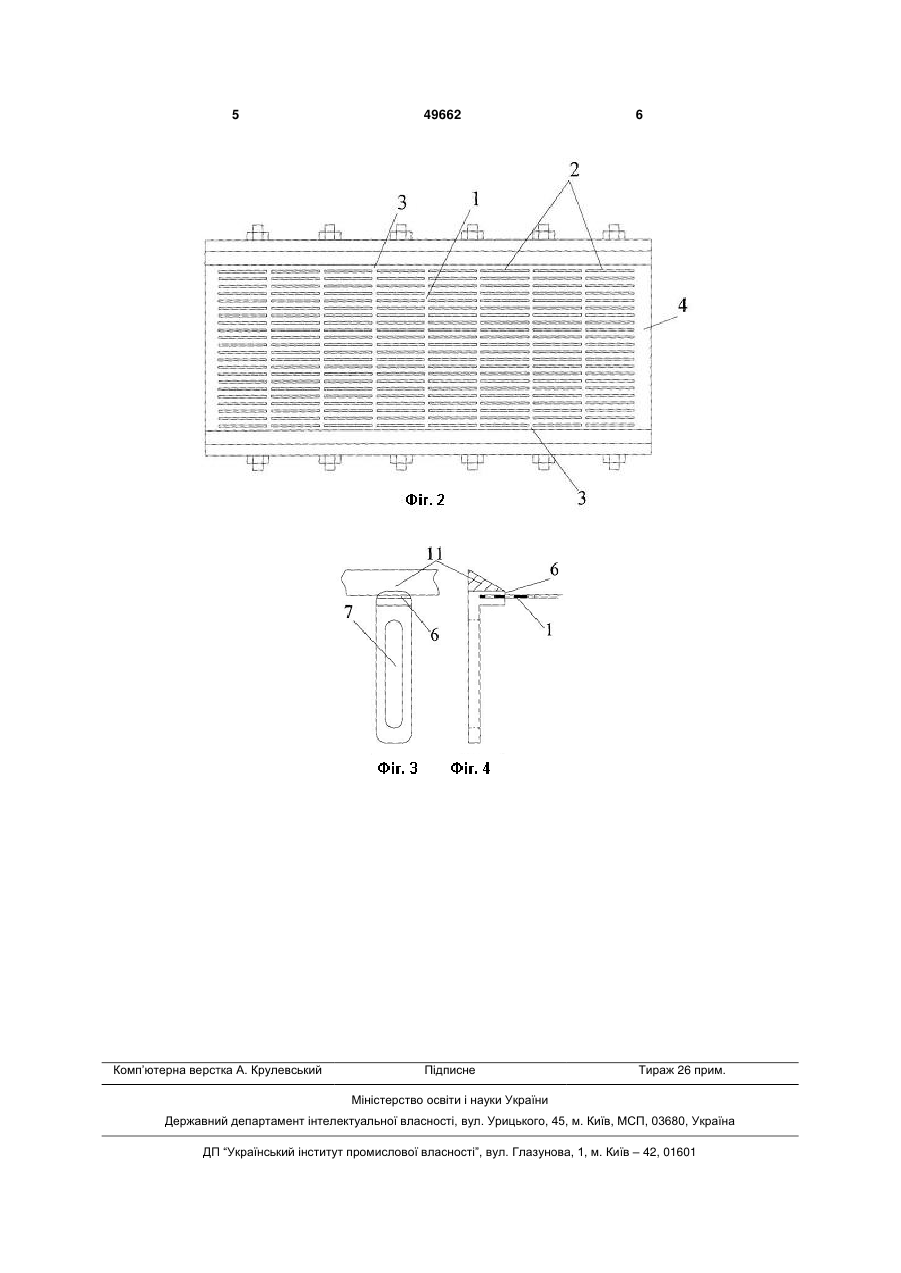

Криволінійне решето, яке включає робочу перфоровану поверхню з отворами різної форми і розмірів та цільні поля по периферії, якими решето закріплюється на внутрішніх боковинах решітного стана, яке відрізняється тим, що на бокових цільних полях решета встановлені Г-подібні затискачі з пазом для решета на коротшій полиці, а на довшій полиці з пазом для механізму кріплення затискача до внутрішньої боковини решітного стана. (19) (21) u200910509 (22) 16.10.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) БАКУМ МИКОЛА ВАСИЛЬОВИЧ, ЛЕОНОВ ВОЛОДИМИР ПАВЛОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМ. ПЕТРА ВАСИЛЕНКА, БАКУМ МИКОЛА ВАСИЛЬОВИЧ, ЛЕОНОВ ВОЛОДИМИР ПАВЛОВИЧ 3 прямокутними, круглими, трикутними та ін.) і розмірів та цільних бокових полів 3 і поперечних полів 4. На бокових полях 3 решета встановлені Гподібні зажими з пазом 6 для решета на коротшій полці і пазом 7 на довшій полці. Криволінійне решето зажимами 5 закріплюється на внутрішніх боковинах решітного стану 8, в яких виконані отвори 9 під механізми кріплення, наприклад у вигляді болтового з'єднання 10. До верхньої площини коротших полок зажимів 5 прикріплена еластична ущільнювальна пластина 11. Під час підготовки решітного стану зерноочисних машин до роботи на бокові цільні поля 3 вибраного решета для розділення конкретної суміші встановлюються пазами 6 зажими 5 з еластичною ущільнювальною пластиною 11. Через отвори 9 і пази 7 зажими 5 механізмами кріплення, наприклад у вигляді болтового з'єднання 10, приєднується до внутрішніх боковин решітного стану 8. Переміщуючи по пазах 7 у відповідній послідовності зажими 5 з решетом відносно боковин 8 добиваються заданої кривизни решета для розділення певного сипкого матеріалу. Зміну кривизни решета забезпечують переміщенням зажимів 5 відносно боковин 8 решітного стану. Таким чином, запропонована конструкція решета спроможна забезпечити різну кривизну ро 49662 4 бочої поверхні, що для різних сипких матеріалів створюватиме оптимальні умови для якісного розділення компонентів сумішей та підвищення продуктивності решітних сепараторів. Криволінійне решето можна встановлювати, як в нових решітних станах, так і в існуючих, шляхом заміни спрямовуючих під рамки плоских решіт на отвори в боковинах для кріплення зажимів. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації решета з такими ознаками автори не виявили. Тому просимо надати даному рішенню правовий захист. Джерела інформації 1. Бакум М.В. Спосіб розділення зернових сумішей на решетах / Патент на корисну модель №9241, МПК А01С 1/00. Бюл. № 9 від 15.09.2005. 2 с. 2. Сергеев А.С., Соловьев В.М., Павлихин Г.Н. и др. Решетный стан / Авт. свидет. № 335018, Кл. В07в 1/30. Бюл. №3 от 11.06.1972. - 2 с. 3. Кожуховский И.Е. Зерноочистительные машины. Конструкция, расчет и проектирование. Изд. Второе, перераб.: Машиностроение, 1974. 200 с. 5 Комп’ютерна верстка А. Крулевський 49662 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
