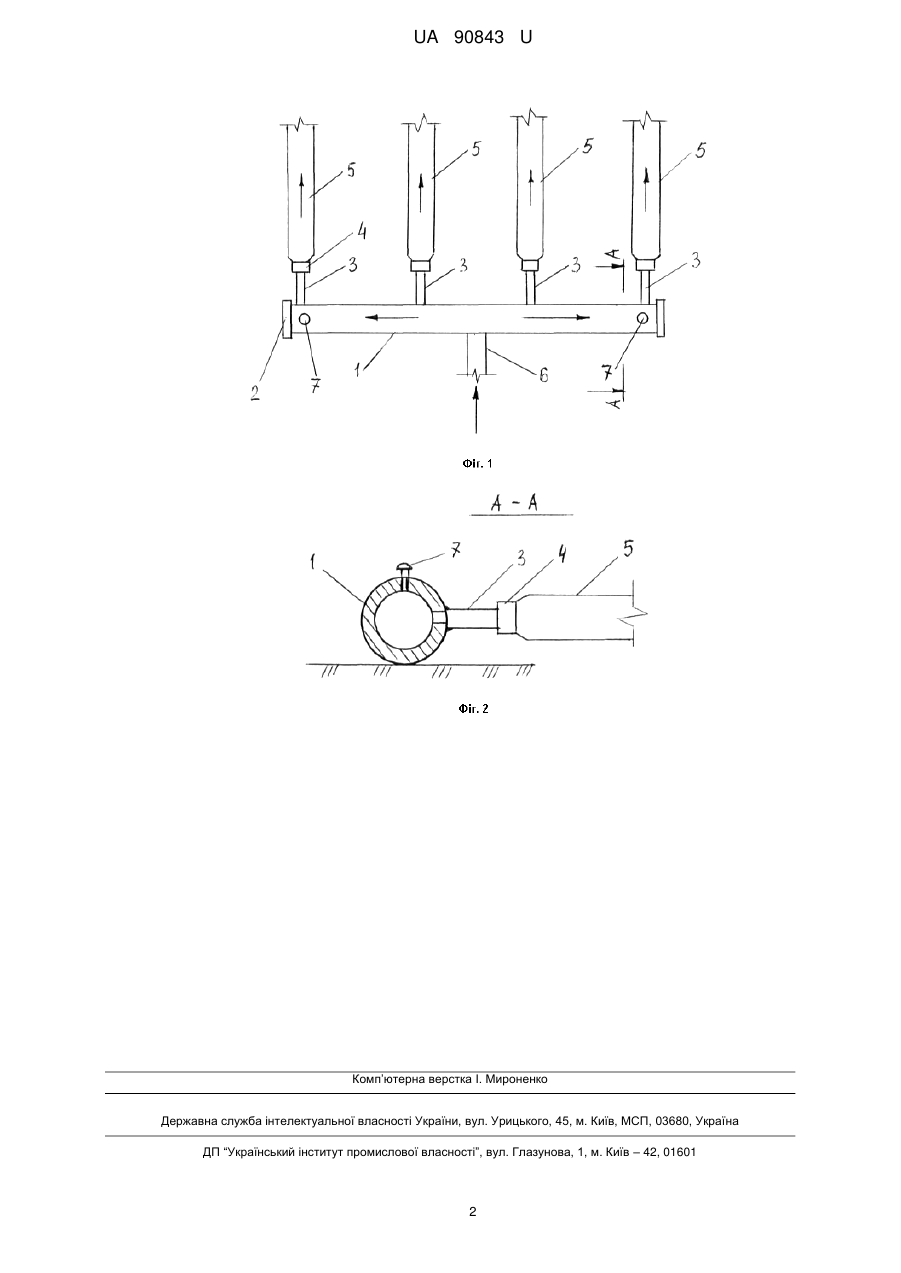

Колектор блок-секції системи поверхневого обігріву ґрунту

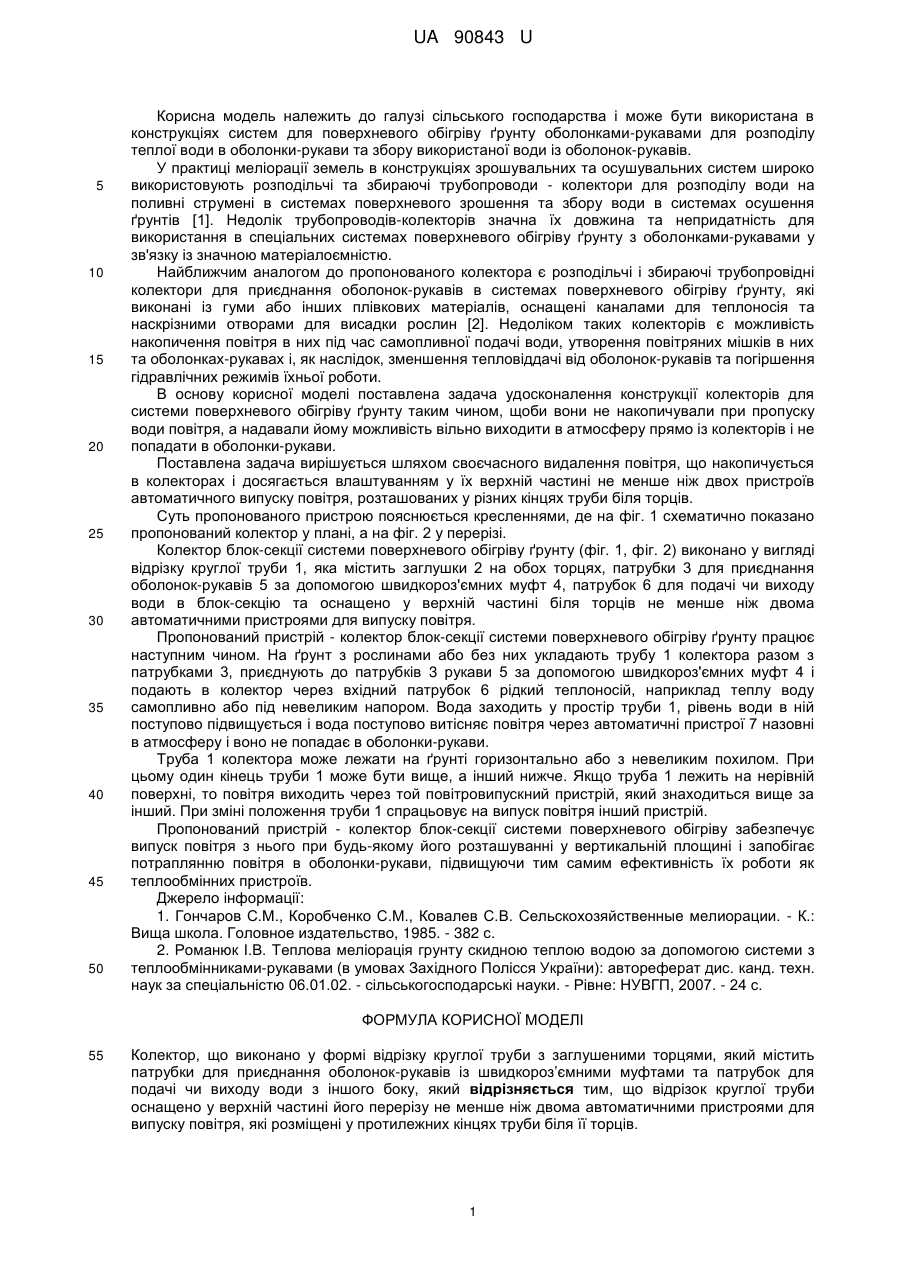

Реферат: UA 90843 U UA 90843 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства і може бути використана в конструкціях систем для поверхневого обігріву ґрунту оболонками-рукавами для розподілу теплої води в оболонки-рукави та збору використаної води із оболонок-рукавів. У практиці меліорації земель в конструкціях зрошувальних та осушувальних систем широко використовують розподільчі та збираючі трубопроводи - колектори для розподілу води на поливні струмені в системах поверхневого зрошення та збору води в системах осушення ґрунтів [1]. Недолік трубопроводів-колекторів значна їх довжина та непридатність для використання в спеціальних системах поверхневого обігріву ґрунту з оболонками-рукавами у зв'язку із значною матеріалоємністю. Найближчим аналогом до пропонованого колектора є розподільчі і збираючі трубопровідні колектори для приєднання оболонок-рукавів в системах поверхневого обігріву ґрунту, які виконані із гуми або інших плівкових матеріалів, оснащені каналами для теплоносія та наскрізними отворами для висадки рослин [2]. Недоліком таких колекторів є можливість накопичення повітря в них під час самопливної подачі води, утворення повітряних мішків в них та оболонках-рукавах і, як наслідок, зменшення тепловіддачі від оболонок-рукавів та погіршення гідравлічних режимів їхньої роботи. В основу корисної моделі поставлена задача удосконалення конструкції колекторів для системи поверхневого обігріву ґрунту таким чином, щоби вони не накопичували при пропуску води повітря, а надавали йому можливість вільно виходити в атмосферу прямо із колекторів і не попадати в оболонки-рукави. Поставлена задача вирішується шляхом своєчасного видалення повітря, що накопичується в колекторах і досягається влаштуванням у їх верхній частині не менше ніж двох пристроїв автоматичного випуску повітря, розташованих у різних кінцях труби біля торців. Суть пропонованого пристрою пояснюється кресленнями, де на фіг. 1 схематично показано пропонований колектор у плані, а на фіг. 2 у перерізі. Колектор блок-секції системи поверхневого обігріву ґрунту (фіг. 1, фіг. 2) виконано у вигляді відрізку круглої труби 1, яка містить заглушки 2 на обох торцях, патрубки 3 для приєднання оболонок-рукавів 5 за допомогою швидкороз'ємних муфт 4, патрубок 6 для подачі чи виходу води в блок-секцію та оснащено у верхній частині біля торців не менше ніж двома автоматичними пристроями для випуску повітря. Пропонований пристрій - колектор блок-секції системи поверхневого обігріву ґрунту працює наступним чином. На ґрунт з рослинами або без них укладають трубу 1 колектора разом з патрубками 3, приєднують до патрубків 3 рукави 5 за допомогою швидкороз'ємних муфт 4 і подають в колектор через вхідний патрубок 6 рідкий теплоносій, наприклад теплу воду самопливно або під невеликим напором. Вода заходить у простір труби 1, рівень води в ній поступово підвищується і вода поступово витісняє повітря через автоматичні пристрої 7 назовні в атмосферу і воно не попадає в оболонки-рукави. Труба 1 колектора може лежати на ґрунті горизонтально або з невеликим похилом. При цьому один кінець труби 1 може бути вище, а інший нижче. Якщо труба 1 лежить на нерівній поверхні, то повітря виходить через той повітровипускний пристрій, який знаходиться вище за інший. При зміні положення труби 1 спрацьовує на випуск повітря інший пристрій. Пропонований пристрій - колектор блок-секції системи поверхневого обігріву забезпечує випуск повітря з нього при будь-якому його розташуванні у вертикальній площині і запобігає потраплянню повітря в оболонки-рукави, підвищуючи тим самим ефективність їх роботи як теплообмінних пристроїв. Джерело інформації: 1. Гончаров С.М., Коробченко С.М., Ковалев С.В. Сельскохозяйственные мелиорации. - К.: Вища школа. Головное издательство, 1985. - 382 с. 2. Романюк І.В. Теплова меліорація грунту скидною теплою водою за допомогою системи з теплообмінниками-рукавами (в умовах Західного Полісся України): автореферат дис. канд. техн. наук за спеціальністю 06.01.02. - сільськогосподарські науки. - Рівне: НУВГП, 2007. - 24 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Колектор, що виконано у формі відрізку круглої труби з заглушеними торцями, який містить патрубки для приєднання оболонок-рукавів із швидкороз’ємними муфтами та патрубок для подачі чи виходу води з іншого боку, який відрізняється тим, що відрізок круглої труби оснащено у верхній частині його перерізу не менше ніж двома автоматичними пристроями для випуску повітря, які розміщені у протилежних кінцях труби біля її торців. 1 UA 90843 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
