Зрівняльний гідравлічний пристрій для безпечних канатних підйомних систем

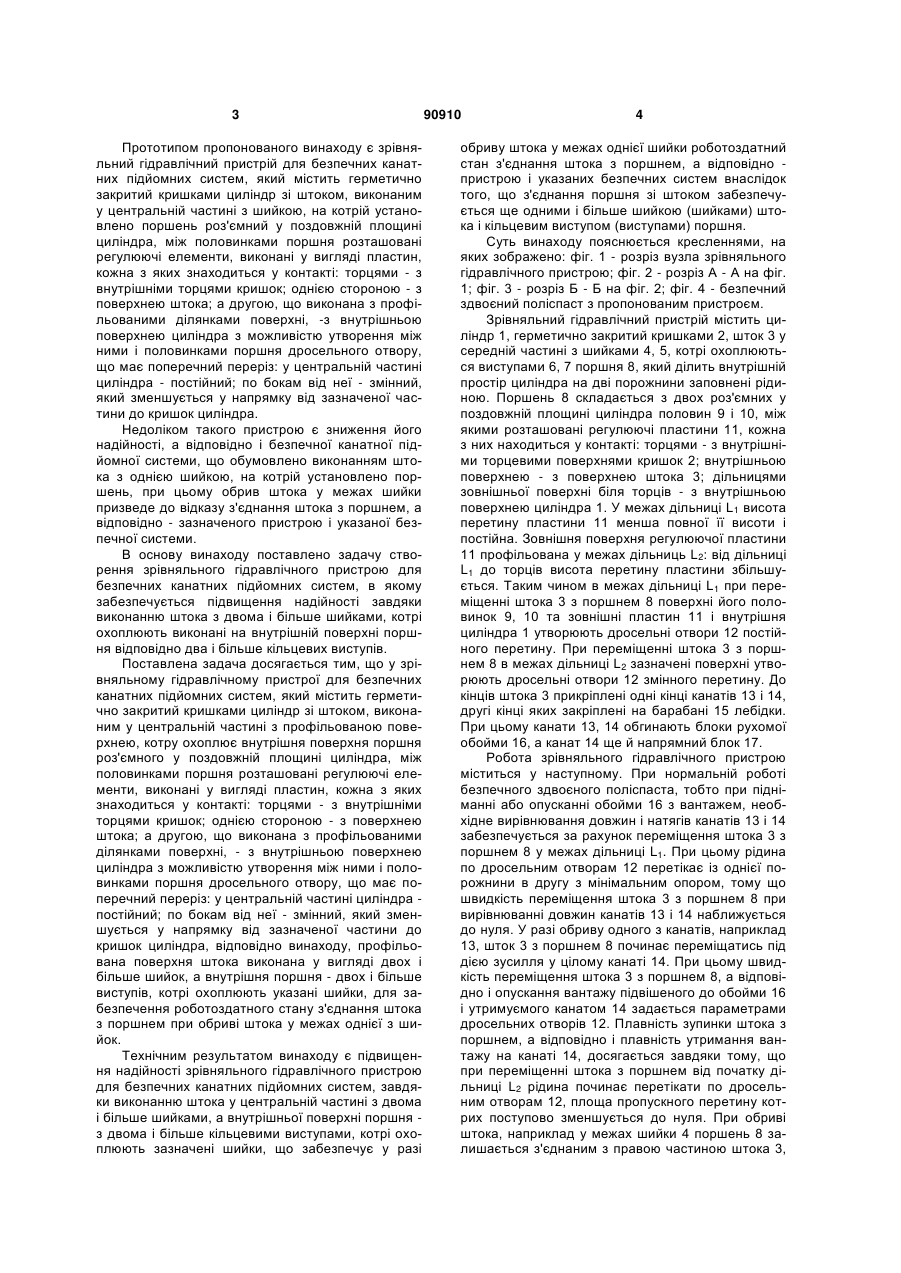

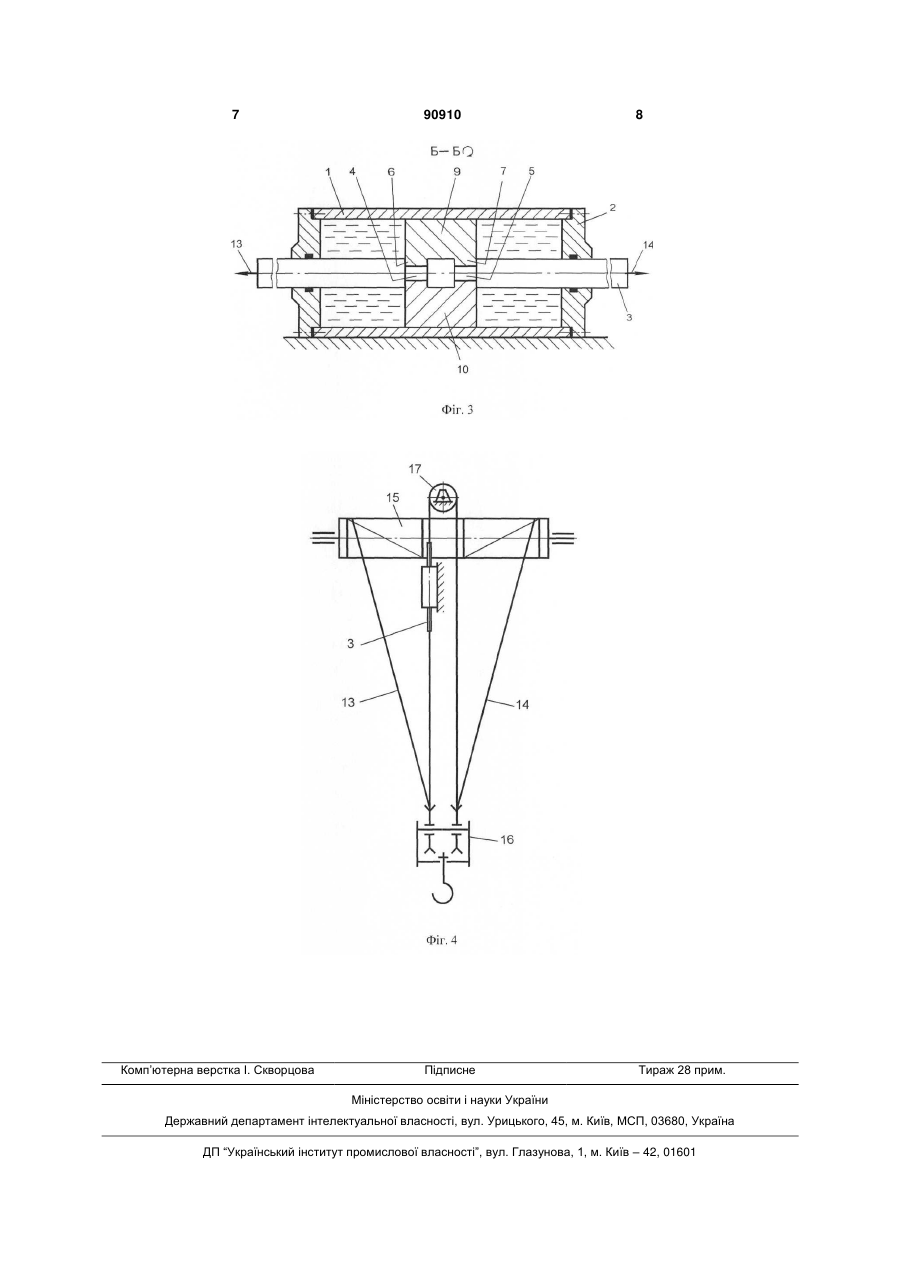

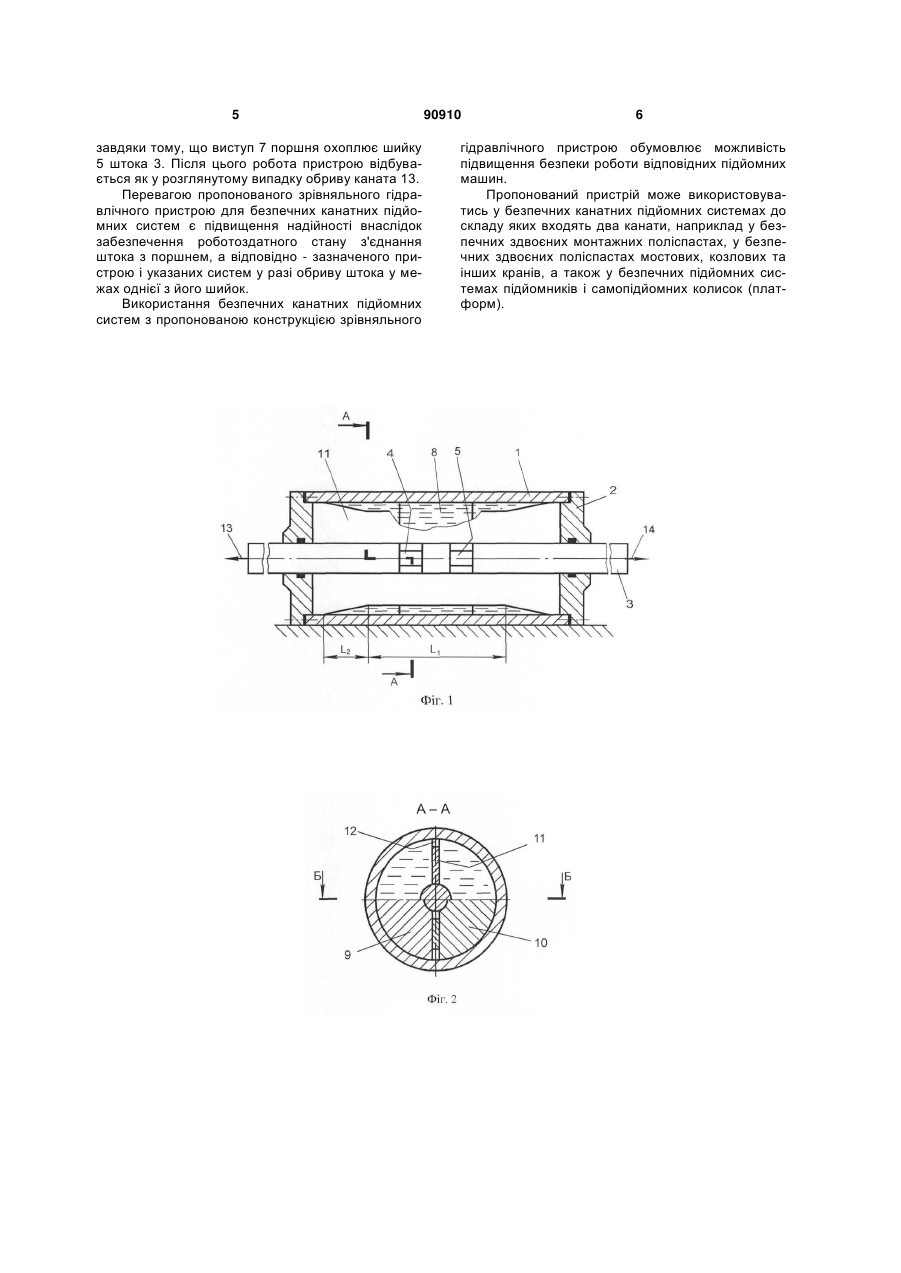

Зрівняльний гідравлічний пристрій для безпечних канатних підйомних систем, який містить герметично закритий кришками циліндр зі штоком, виконаним у центральній частині з профільованою C2 1 3 Прототипом пропонованого винаходу є зрівняльний гідравлічний пристрій для безпечних канатних підйомних систем, який містить герметично закритий кришками циліндр зі штоком, виконаним у центральній частині з шийкою, на котрій установлено поршень роз'ємний у поздовжній площині циліндра, між половинками поршня розташовані регулюючі елементи, виконані у вигляді пластин, кожна з яких знаходиться у контакті: торцями - з внутрішніми торцями кришок; однією стороною - з поверхнею штока; а другою, що виконана з профільованими ділянками поверхні, -з внутрішньою поверхнею циліндра з можливістю утворення між ними і половинками поршня дросельного отвору, що має поперечний переріз: у центральній частині циліндра - постійний; по бокам від неї - змінний, який зменшується у напрямку від зазначеної частини до кришок циліндра. Недоліком такого пристрою є зниження його надійності, а відповідно і безпечної канатної підйомної системи, що обумовлено виконанням штока з однією шийкою, на котрій установлено поршень, при цьому обрив штока у межах шийки призведе до відказу з'єднання штока з поршнем, а відповідно - зазначеного пристрою і указаної безпечної системи. В основу винаходу поставлено задачу створення зрівняльного гідравлічного пристрою для безпечних канатних підйомних систем, в якому забезпечується підвищення надійності завдяки виконанню штока з двома і більше шийками, котрі охоплюють виконані на внутрішній поверхні поршня відповідно два і більше кільцевих виступів. Поставлена задача досягається тим, що у зрівняльному гідравлічному пристрої для безпечних канатних підйомних систем, який містить герметично закритий кришками циліндр зі штоком, виконаним у центральній частині з профільованою поверхнею, котру охоплює внутрішня поверхня поршня роз'ємного у поздовжній площині циліндра, між половинками поршня розташовані регулюючі елементи, виконані у вигляді пластин, кожна з яких знаходиться у контакті: торцями - з внутрішніми торцями кришок; однією стороною - з поверхнею штока; а другою, що виконана з профільованими ділянками поверхні, - з внутрішньою поверхнею циліндра з можливістю утворення між ними і половинками поршня дросельного отвору, що має поперечний переріз: у центральній частині циліндра постійний; по бокам від неї - змінний, який зменшується у напрямку від зазначеної частини до кришок циліндра, відповідно винаходу, профільована поверхня штока виконана у вигляді двох і більше шийок, а внутрішня поршня - двох і більше виступів, котрі охоплюють указані шийки, для забезпечення роботоздатного стану з'єднання штока з поршнем при обриві штока у межах однієї з шийок. Технічним результатом винаходу є підвищення надійності зрівняльного гідравлічного пристрою для безпечних канатних підйомних систем, завдяки виконанню штока у центральній частині з двома і більше шийками, а внутрішньої поверхні поршня з двома і більше кільцевими виступами, котрі охоплюють зазначені шийки, що забезпечує у разі 90910 4 обриву штока у межах однієї шийки роботоздатний стан з'єднання штока з поршнем, а відповідно пристрою і указаних безпечних систем внаслідок того, що з'єднання поршня зі штоком забезпечується ще одними і більше шийкою (шийками) штока і кільцевим виступом (виступами) поршня. Суть винаходу пояснюється кресленнями, на яких зображено: фіг. 1 - розріз вузла зрівняльного гідравлічного пристрою; фіг. 2 - розріз А - А на фіг. 1; фіг. 3 - розріз Б - Б на фіг. 2; фіг. 4 - безпечний здвоєний поліспаст з пропонованим пристроєм. Зрівняльний гідравлічний пристрій містить циліндр 1, герметично закритий кришками 2, шток 3 у середній частині з шийками 4, 5, котрі охоплюються виступами 6, 7 поршня 8, який ділить внутрішній простір циліндра на дві порожнини заповнені рідиною. Поршень 8 складається з двох роз'ємних у поздовжній площині циліндра половин 9 і 10, між якими розташовані регулюючі пластини 11, кожна з них находиться у контакті: торцями - з внутрішніми торцевими поверхнями кришок 2; внутрішньою поверхнею - з поверхнею штока 3; дільницями зовнішньої поверхні біля торців - з внутрішньою поверхнею циліндра 1. У межах дільниці L1 висота перетину пластини 11 менша повної її висоти і постійна. Зовнішня поверхня регулюючої пластини 11 профільована у межах дільниць L2: від дільниці L1 до торців висота перетину пластини збільшується. Таким чином в межах дільниці L1 при переміщенні штока 3 з поршнем 8 поверхні його половинок 9, 10 та зовнішні пластин 11 і внутрішня циліндра 1 утворюють дросельні отвори 12 постійного перетину. При переміщенні штока 3 з поршнем 8 в межах дільниці L2 зазначені поверхні утворюють дросельні отвори 12 змінного перетину. До кінців штока 3 прикріплені одні кінці канатів 13 і 14, другі кінці яких закріплені на барабані 15 лебідки. При цьому канати 13, 14 обгинають блоки рухомої обойми 16, а канат 14 ще й напрямний блок 17. Робота зрівняльного гідравлічного пристрою міститься у наступному. При нормальній роботі безпечного здвоєного поліспаста, тобто при підніманні або опусканні обойми 16 з вантажем, необхідне вирівнювання довжин і натягів канатів 13 і 14 забезпечується за рахунок переміщення штока 3 з поршнем 8 у межах дільниці L1. При цьому рідина по дросельним отворам 12 перетікає із однієї порожнини в другу з мінімальним опором, тому що швидкість переміщення штока 3 з поршнем 8 при вирівнюванні довжин канатів 13 і 14 наближується до нуля. У разі обриву одного з канатів, наприклад 13, шток 3 з поршнем 8 починає переміщатись під дією зусилля у цілому канаті 14. При цьому швидкість переміщення штока 3 з поршнем 8, а відповідно і опускання вантажу підвішеного до обойми 16 і утримуємого канатом 14 задається параметрами дросельних отворів 12. Плавність зупинки штока з поршнем, а відповідно і плавність утримання вантажу на канаті 14, досягається завдяки тому, що при переміщенні штока з поршнем від початку дільниці L2 рідина починає перетікати по дросельним отворам 12, площа пропускного перетину котрих поступово зменшується до нуля. При обриві штока, наприклад у межах шийки 4 поршень 8 залишається з'єднаним з правою частиною штока 3, 5 завдяки тому, що виступ 7 поршня охоплює шийку 5 штока 3. Після цього робота пристрою відбувається як у розглянутому випадку обриву каната 13. Перевагою пропонованого зрівняльного гідравлічного пристрою для безпечних канатних підйомних систем є підвищення надійності внаслідок забезпечення роботоздатного стану з'єднання штока з поршнем, а відповідно - зазначеного пристрою і указаних систем у разі обриву штока у межах однієї з його шийок. Використання безпечних канатних підйомних систем з пропонованою конструкцією зрівняльного 90910 6 гідравлічного пристрою обумовлює можливість підвищення безпеки роботи відповідних підйомних машин. Пропонований пристрій може використовуватись у безпечних канатних підйомних системах до складу яких входять два канати, наприклад у безпечних здвоєних монтажних поліспастах, у безпечних здвоєних поліспастах мостових, козлових та інших кранів, а також у безпечних підйомних системах підйомників і самопідйомних колисок (платформ). 7 Комп’ютерна верстка І. Скворцова 90910 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
