Шпонка призматична пружна

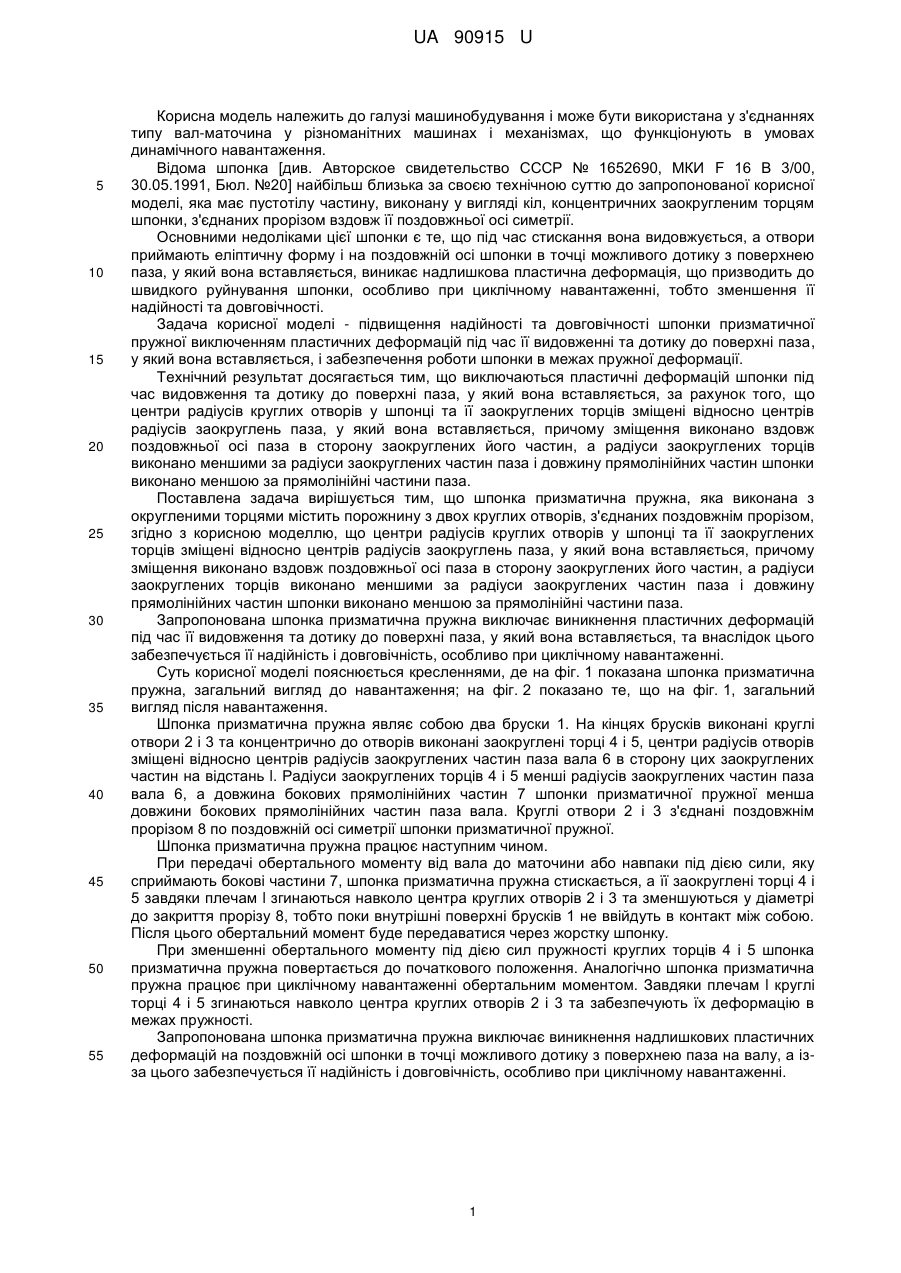

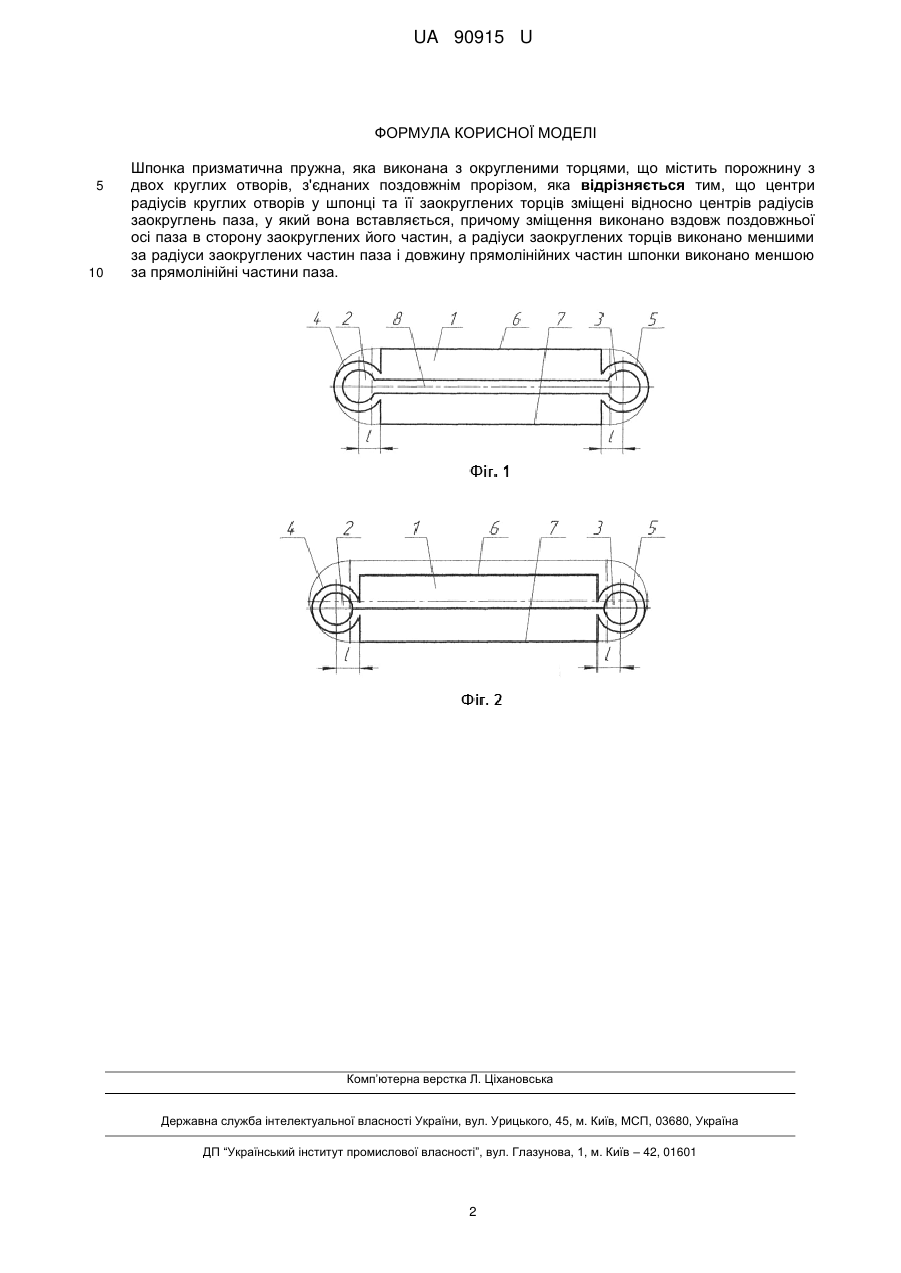

Реферат: Шпонка призматична пружна, яка виконана з округленими торцями, містить порожнину з двох круглих отворів, з'єднаних поздовжнім прорізом. Центри радіусів круглих отворів у шпонці та її заокруглених торців зміщені відносно центрів радіусів заокруглень паза, у який вона вставляється. При цьому зміщення виконано вздовж поздовжньої осі паза в сторону заокруглених його частин, а радіуси заокруглених торців виконано меншими за радіуси заокруглених частин паза і довжину прямолінійних частин шпонки виконано меншою за прямолінійні частини паза. UA 90915 U (12) UA 90915 U UA 90915 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана у з'єднаннях типу вал-маточина у різноманітних машинах і механізмах, що функціонують в умовах динамічного навантаження. Відома шпонка [див. Авторское свидетельство СССР № 1652690, МКИ F 16 В 3/00, 30.05.1991, Бюл. №20] найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка має пустотілу частину, виконану у вигляді кіл, концентричних заокругленим торцям шпонки, з'єднаних прорізом вздовж її поздовжньої осі симетрії. Основними недоліками цієї шпонки є те, що під час стискання вона видовжується, а отвори приймають еліптичну форму і на поздовжній осі шпонки в точці можливого дотику з поверхнею паза, у який вона вставляється, виникає надлишкова пластична деформація, що призводить до швидкого руйнування шпонки, особливо при циклічному навантаженні, тобто зменшення її надійності та довговічності. Задача корисної моделі - підвищення надійності та довговічності шпонки призматичної пружної виключенням пластичних деформацій під час її видовженні та дотику до поверхні паза, у який вона вставляється, і забезпечення роботи шпонки в межах пружної деформації. Технічний результат досягається тим, що виключаються пластичні деформацій шпонки під час видовження та дотику до поверхні паза, у який вона вставляється, за рахунок того, що центри радіусів круглих отворів у шпонці та її заокруглених торців зміщені відносно центрів радіусів заокруглень паза, у який вона вставляється, причому зміщення виконано вздовж поздовжньої осі паза в сторону заокруглених його частин, а радіуси заокруглених торців виконано меншими за радіуси заокруглених частин паза і довжину прямолінійних частин шпонки виконано меншою за прямолінійні частини паза. Поставлена задача вирішується тим, що шпонка призматична пружна, яка виконана з округленими торцями містить порожнину з двох круглих отворів, з'єднаних поздовжнім прорізом, згідно з корисною моделлю, що центри радіусів круглих отворів у шпонці та її заокруглених торців зміщені відносно центрів радіусів заокруглень паза, у який вона вставляється, причому зміщення виконано вздовж поздовжньої осі паза в сторону заокруглених його частин, а радіуси заокруглених торців виконано меншими за радіуси заокруглених частин паза і довжину прямолінійних частин шпонки виконано меншою за прямолінійні частини паза. Запропонована шпонка призматична пружна виключає виникнення пластичних деформацій під час її видовження та дотику до поверхні паза, у який вона вставляється, та внаслідок цього забезпечується її надійність і довговічність, особливо при циклічному навантаженні. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана шпонка призматична пружна, загальний вигляд до навантаження; на фіг. 2 показано те, що на фіг. 1, загальний вигляд після навантаження. Шпонка призматична пружна являє собою два бруски 1. На кінцях брусків виконані круглі отвори 2 і 3 та концентрично до отворів виконані заокруглені торці 4 і 5, центри радіусів отворів зміщені відносно центрів радіусів заокруглених частин паза вала 6 в сторону цих заокруглених частин на відстань l. Радіуси заокруглених торців 4 і 5 менші радіусів заокруглених частин паза вала 6, а довжина бокових прямолінійних частин 7 шпонки призматичної пружної менша довжини бокових прямолінійних частин паза вала. Круглі отвори 2 і 3 з'єднані поздовжнім прорізом 8 по поздовжній осі симетрії шпонки призматичної пружної. Шпонка призматична пружна працює наступним чином. При передачі обертального моменту від вала до маточини або навпаки під дією сили, яку сприймають бокові частини 7, шпонка призматична пружна стискається, а її заокруглені торці 4 і 5 завдяки плечам l згинаються навколо центра круглих отворів 2 і 3 та зменшуються у діаметрі до закриття прорізу 8, тобто поки внутрішні поверхні брусків 1 не ввійдуть в контакт між собою. Після цього обертальний момент буде передаватися через жорстку шпонку. При зменшенні обертального моменту під дією сил пружності круглих торців 4 і 5 шпонка призматична пружна повертається до початкового положення. Аналогічно шпонка призматична пружна працює при циклічному навантаженні обертальним моментом. Завдяки плечам l круглі торці 4 і 5 згинаються навколо центра круглих отворів 2 і 3 та забезпечують їх деформацію в межах пружності. Запропонована шпонка призматична пружна виключає виникнення надлишкових пластичних деформацій на поздовжній осі шпонки в точці можливого дотику з поверхнею паза на валу, а ізза цього забезпечується її надійність і довговічність, особливо при циклічному навантаженні. 1 UA 90915 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Шпонка призматична пружна, яка виконана з округленими торцями, що містить порожнину з двох круглих отворів, з'єднаних поздовжнім прорізом, яка відрізняється тим, що центри радіусів круглих отворів у шпонці та її заокруглених торців зміщені відносно центрів радіусів заокруглень паза, у який вона вставляється, причому зміщення виконано вздовж поздовжньої осі паза в сторону заокруглених його частин, а радіуси заокруглених торців виконано меншими за радіуси заокруглених частин паза і довжину прямолінійних частин шпонки виконано меншою за прямолінійні частини паза. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
