Машина для висаджування стрічок із насінням або розсадою

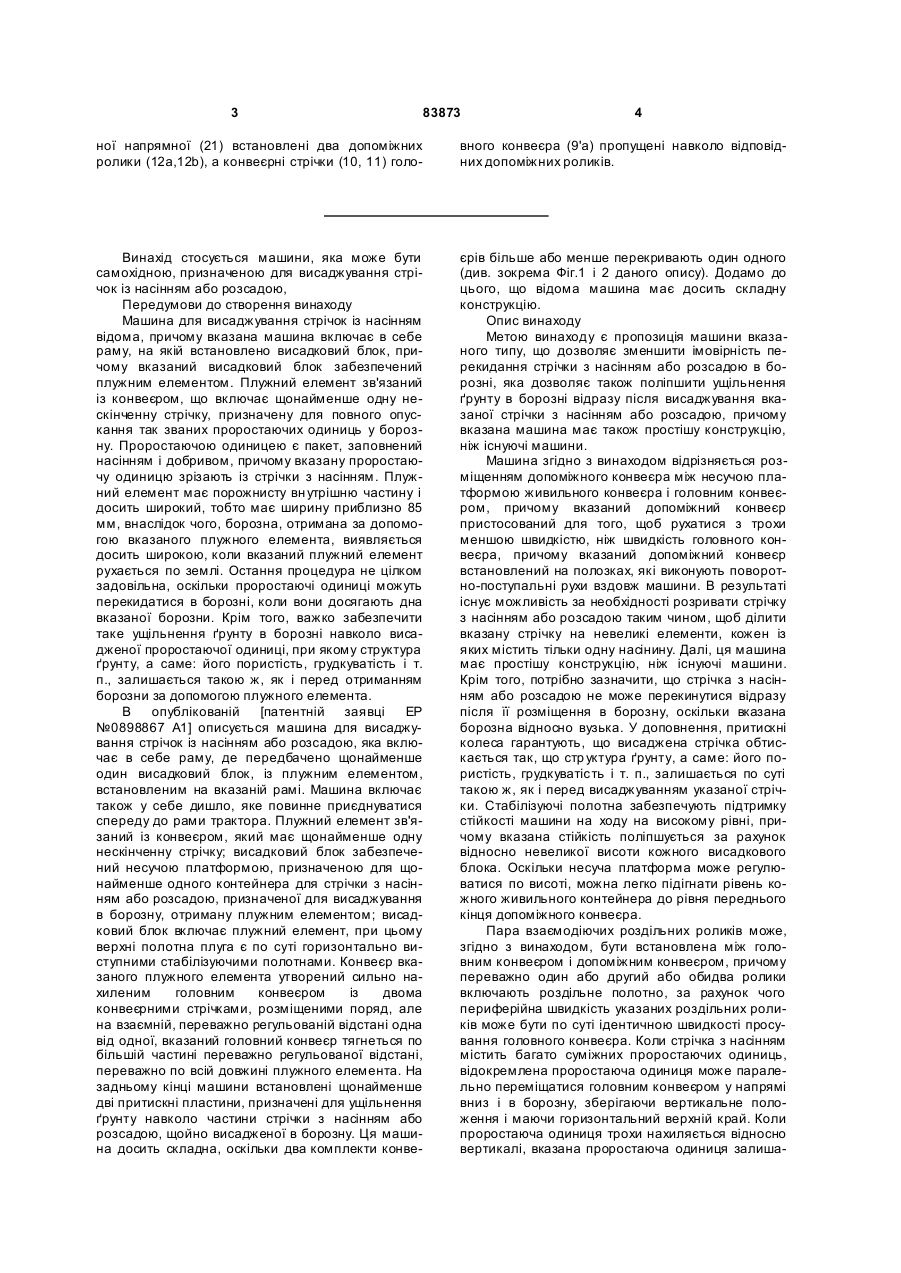

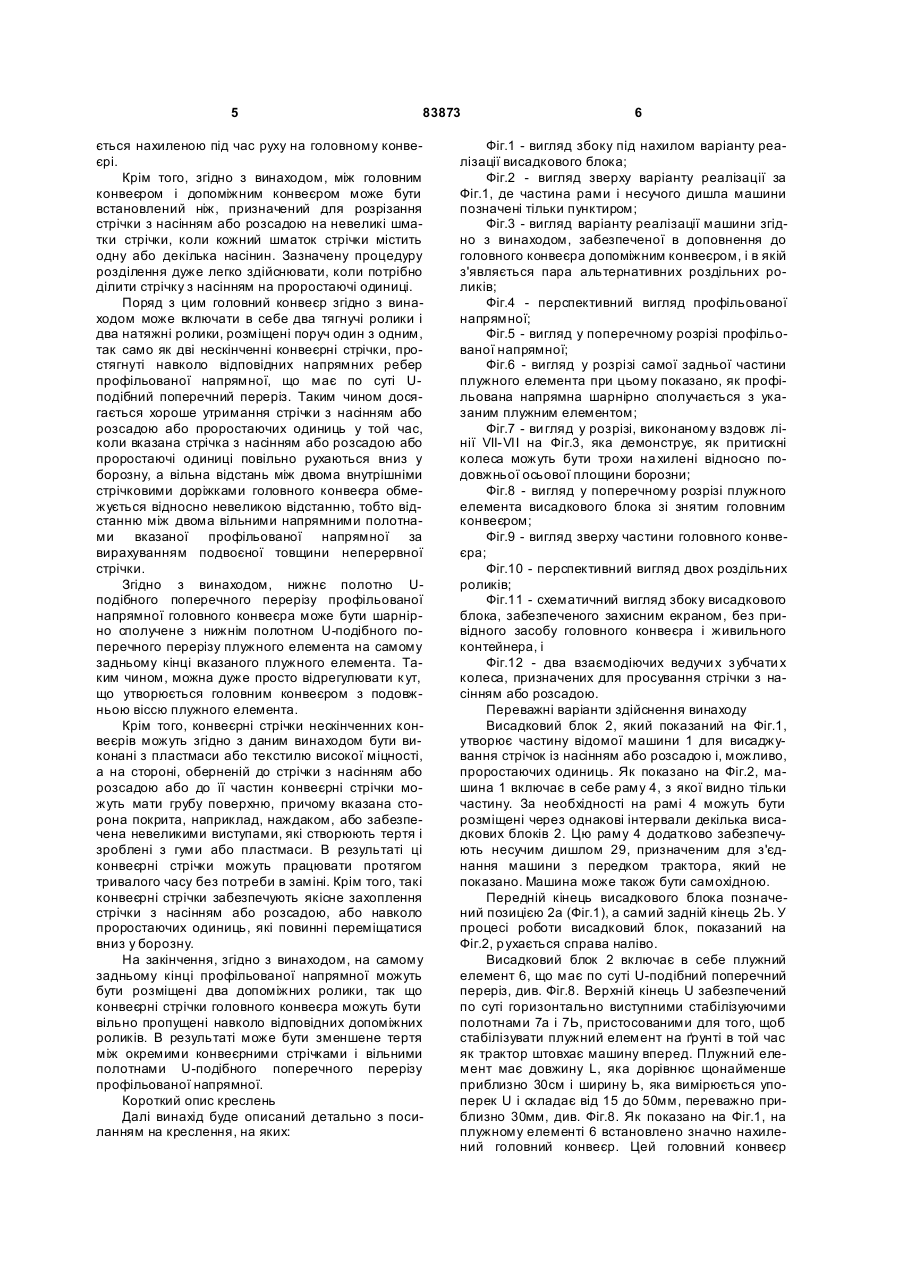

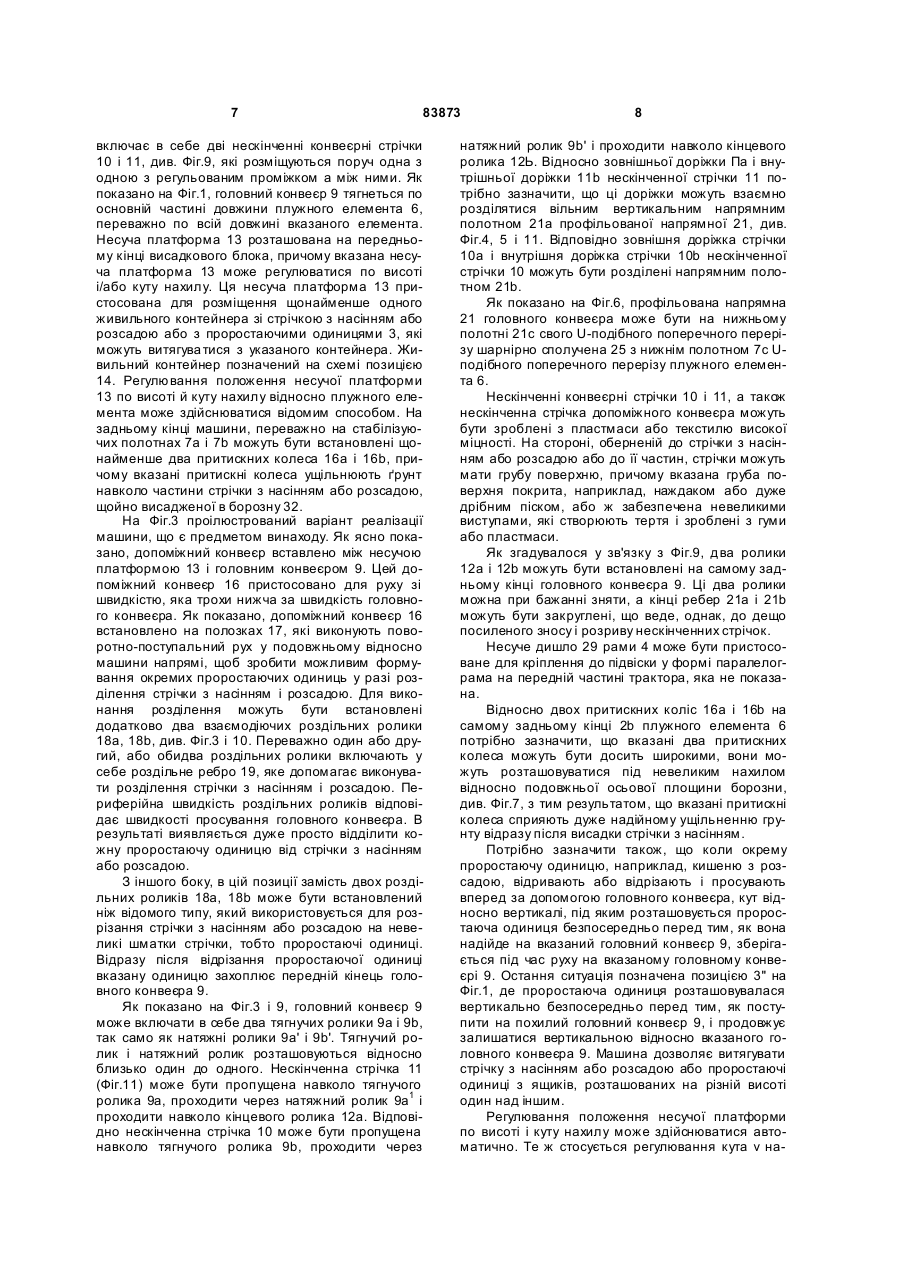

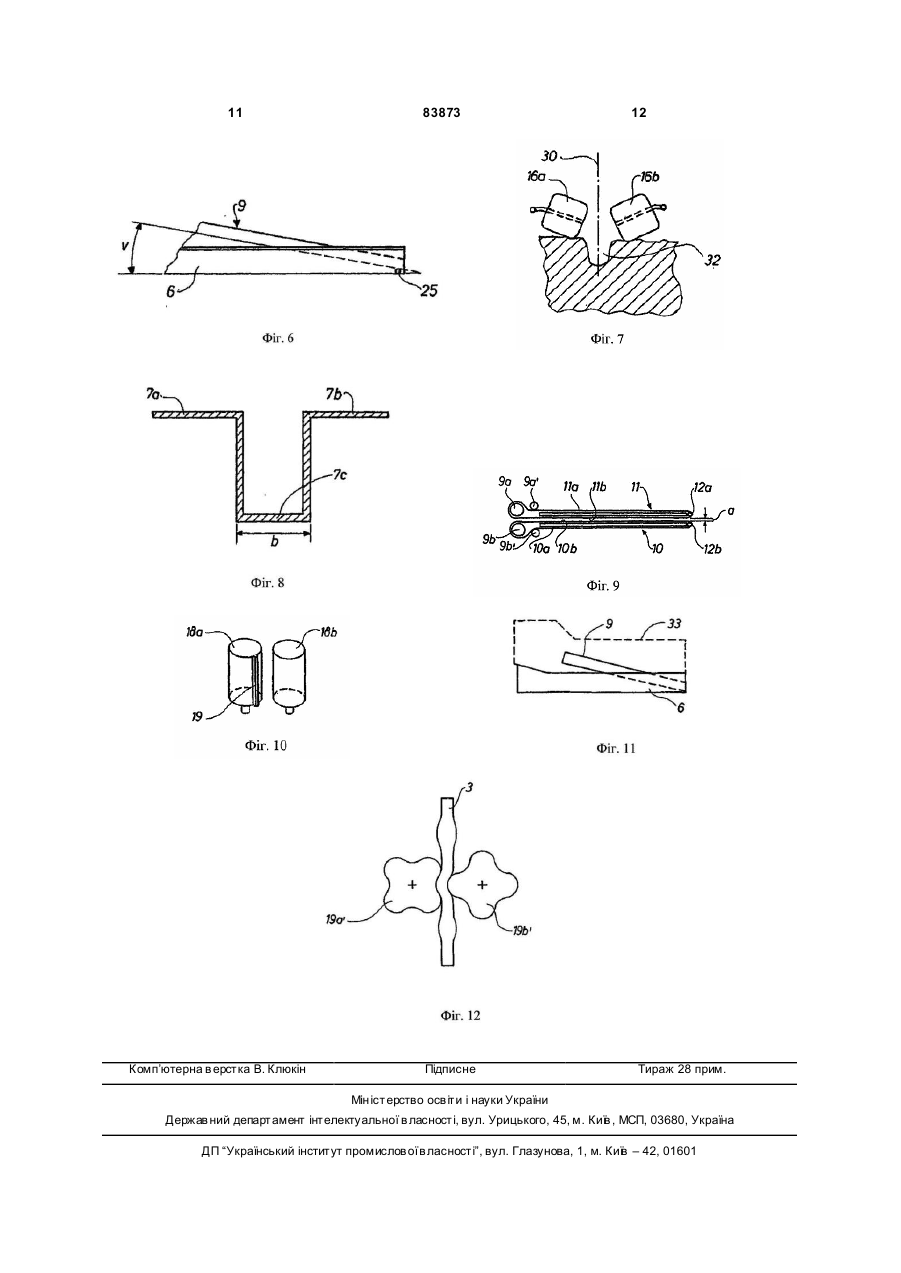

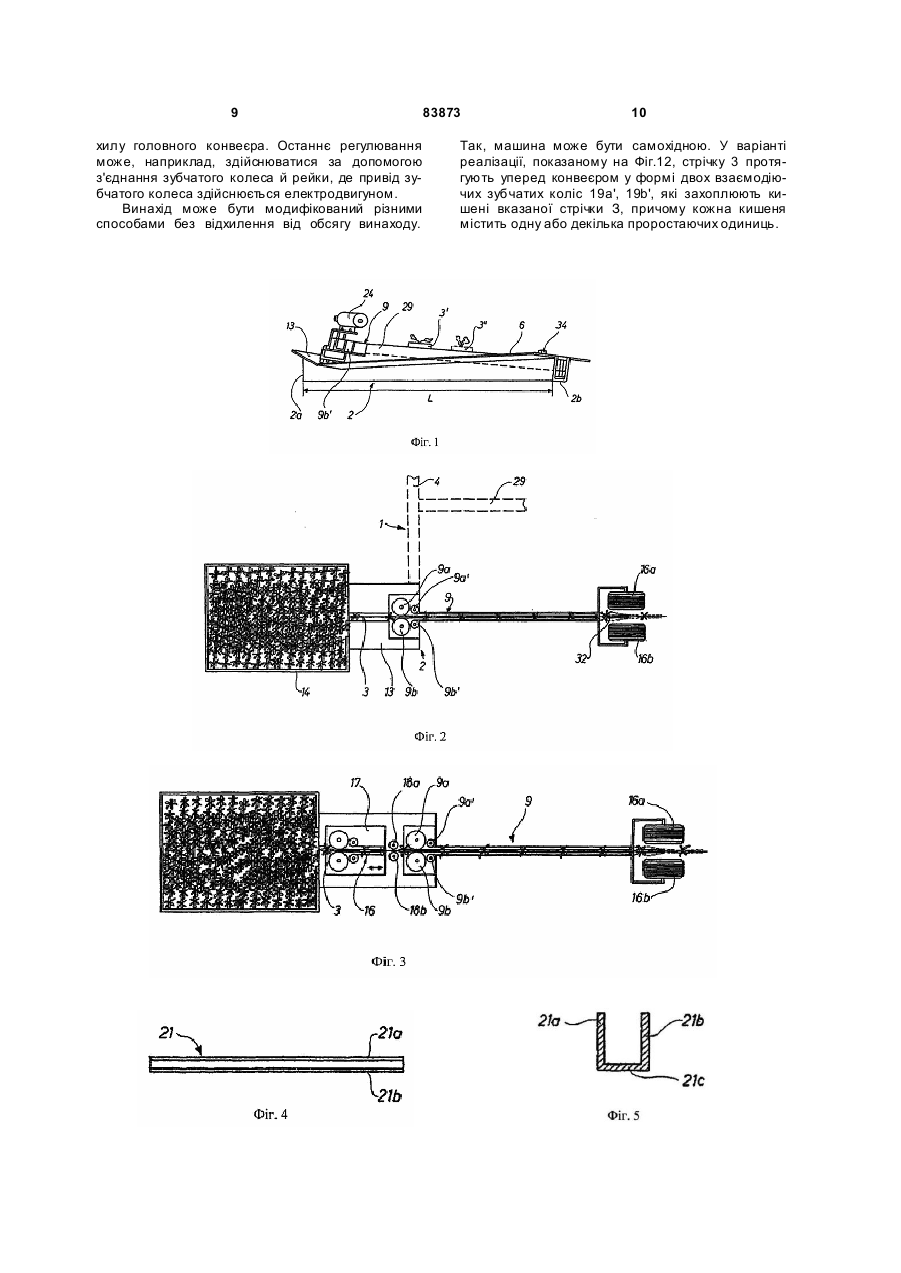

1. Машина, яка може бути самохідною, використовується для висаджування стрічок (3) з насінням або розсадою, що включає в себе раму (4), на якій встановлено щонайменше один висадковий блок (2), забезпечений плужним елементом (6), причому машина включає в себе також несуче дишло (29), яке сполучається з передньою частиною рами трактора (4) і в якому плужний елемент (6) зв'язаний із конвеєром (9), що включає в себе щонайменше одну нескінченну стрічку, причому висадковий блок (2) містить несучу платформу (13) для щонайменше одного живильного контейнера (14) для стрічки з насінням або розсадою (3), використовується для висаджування в борозну (32), отриману за допомогою плужного елемента (6), причому висадковий блок (2) включає в себе плужний елемент (6), який має по суті U-подібний поперечний переріз, де верхні полотна U є по суті горизонтально виступними стабілізуючими полотнами (7а, 7b), при цьому плужний елемент має довжину (L), яка дорівнює щонайменше приблизно 30см, і ширину (b) U, яка вимірюється поперек і складає від 15 до 50мм, переважно приблизно 30мм, конвеєр вказаного плужного елемента утворюється похилим головним конвеєром (9) з двома нескінченними конвеєрними стрічками (10, 11), розміщеними поряд, але на певній, переважно регульованій, відстані (а) одна від одної, і вказаний головний конвеєр (9) проходить переважно по всій довжині (L) плужного елемента (6), положення несучої платформи (13) регулюється по висоті і/або куту на хилу, і щонайменше два натискних колеса (16а, 16b) встановлені на задньому кінці (2b) машини для ущільнення ґрунту навколо частини стрічки з насінням або розсадою, щойно ви 2 (19) 1 3 83873 4 ної напрямної (21) встановлені два допоміжних ролики (12а,12b), а конвеєрні стрічки (10, 11) голо вного конвеєра (9'а) пропущені навколо відповідних допоміжних роликів. Винахід стосується машини, яка може бути самохідною, призначеною для висаджування стрічок із насінням або розсадою, Передумови до створення винаходу Машина для висаджування стрічок із насінням відома, причому вказана машина включає в себе раму, на якій встановлено висадковий блок, причому вказаний висадковий блок забезпечений плужним елементом. Плужний елемент зв'язаний із конвеєром, що включає щонайменше одну нескінченну стрічку, призначену для повного опускання так званих проростаючих одиниць у борозну. Проростаючою одиницею є пакет, заповнений насінням і добривом, причому вказану проростаючу одиницю зрізають із стрічки з насінням. Плужний елемент має порожнисту вн утрішню частину і досить широкий, тобто має ширину приблизно 85 мм, внаслідок чого, борозна, отримана за допомогою вказаного плужного елемента, виявляється досить широкою, коли вказаний плужний елемент рухається по землі. Остання процедура не цілком задовільна, оскільки проростаючі одиниці можуть перекидатися в борозні, коли вони досягають дна вказаної борозни. Крім того, важко забезпечити таке ущільнення ґрунту в борозні навколо висадженої проростаючої одиниці, при якому структура ґрунту, а саме: його пористість, грудкуватість і т. п., залишається такою ж, як і перед отриманням борозни за допомогою плужного елемента. В опублікованій [патентній заявці EP №0898867 A1] описується машина для висаджування стрічок із насінням або розсадою, яка включає в себе раму, де передбачено щонайменше один висадковий блок, із плужним елементом, встановленим на вказаній рамі. Машина включає також у себе дишло, яке повинне приєднуватися спереду до рами трактора. Плужний елемент зв'язаний із конвеєром, який має щонайменше одну нескінченну стрічку; висадковий блок забезпечений несучою платформою, призначеною для щонайменше одного контейнера для стрічки з насінням або розсадою, призначеної для висаджування в борозну, отриману плужним елементом; висадковий блок включає плужний елемент, при цьому верхні полотна плуга є по суті горизонтально виступними стабілізуючими полотнами. Конвеєр вказаного плужного елемента утворений сильно нахиленим головним конвеєром із двома конвеєрними стрічками, розміщеними поряд, але на взаємній, переважно регульованій відстані одна від одної, вказаний головний конвеєр тягнеться по більшій частині переважно регульованої відстані, переважно по всій довжині плужного елемента. На задньому кінці машини встановлені щонайменше дві притискні пластини, призначені для ущільнення ґрунту навколо частини стрічки з насінням або розсадою, щойно висадженої в борозну. Ця машина досить складна, оскільки два комплекти конве єрів більше або менше перекривають один одного (див. зокрема Фіг.1 і 2 даного опису). Додамо до цього, що відома машина має досить складну конструкцію. Опис винаходу Метою винаходу є пропозиція машини вказаного типу, що дозволяє зменшити імовірність перекидання стрічки з насінням або розсадою в борозні, яка дозволяє також поліпшити ущільнення ґрунту в борозні відразу після висаджування вказаної стрічки з насінням або розсадою, причому вказана машина має також простішу конструкцію, ніж існуючі машини. Машина згідно з винаходом відрізняється розміщенням допоміжного конвеєра між несучою платформою живильного конвеєра і головним конвеєром, причому вказаний допоміжний конвеєр пристосований для того, щоб рухатися з трохи меншою швидкістю, ніж швидкість головного конвеєра, причому вказаний допоміжний конвеєр встановлений на полозках, які виконують поворотно-поступальні рухи вздовж машини. В результаті існує можливість за необхідності розривати стрічку з насінням або розсадою таким чином, щоб ділити вказану стрічку на невеликі елементи, кожен із яких містить тільки одну насінину. Далі, ця машина має простішу конструкцію, ніж існуючі машини. Крім того, потрібно зазначити, що стрічка з насінням або розсадою не може перекинутися відразу після її розміщення в борозну, оскільки вказана борозна відносно вузька. У доповнення, притискні колеса гарантують, що висаджена стрічка обтискається так, що стр уктура ґрунту, а саме: його пористість, грудкуватість і т. п., залишається по суті такою ж, як і перед висаджуванням указаної стрічки. Стабілізуючі полотна забезпечують підтримку стійкості машини на ходу на високому рівні, причому вказана стійкість поліпшується за рахунок відносно невеликої висоти кожного висадкового блока. Оскільки несуча платформа може регулюватися по висоті, можна легко підігнати рівень кожного живильного контейнера до рівня переднього кінця допоміжного конвеєра. Пара взаємодіючих роздільних роликів може, згідно з винаходом, бути встановлена між головним конвеєром і допоміжним конвеєром, причому переважно один або другий або обидва ролики включають роздільне полотно, за рахунок чого периферійна швидкість указаних роздільних роликів може бути по суті ідентичною швидкості просування головного конвеєра. Коли стрічка з насінням містить багато суміжних проростаючих одиниць, відокремлена проростаюча одиниця може паралельно переміщатися головним конвеєром у напрямі вниз і в борозну, зберігаючи вертикальне положення і маючи горизонтальний верхній край. Коли проростаюча одиниця трохи нахиляється відносно вертикалі, вказана проростаюча одиниця залиша 5 83873 ється нахиленою під час руху на головному конвеєрі. Крім того, згідно з винаходом, між головним конвеєром і допоміжним конвеєром може бути встановлений ніж, призначений для розрізання стрічки з насінням або розсадою на невеликі шматки стрічки, коли кожний шматок стрічки містить одну або декілька насінин. Зазначену процедуру розділення дуже легко здійснювати, коли потрібно ділити стрічку з насінням на проростаючі одиниці. Поряд з цим головний конвеєр згідно з винаходом може включати в себе два тягнучі ролики і два натяжні ролики, розміщені поруч один з одним, так само як дві нескінченні конвеєрні стрічки, простягнуті навколо відповідних напрямних ребер профільованої напрямної, що має по суті Uподібний поперечний переріз. Таким чином досягається хороше утримання стрічки з насінням або розсадою або проростаючих одиниць у той час, коли вказана стрічка з насінням або розсадою або проростаючі одиниці повільно рухаються вниз у борозну, а вільна відстань між двома внутрішніми стрічковими доріжками головного конвеєра обмежується відносно невеликою відстанню, тобто відстанню між двома вільними напрямними полотнами вказаної профільованої напрямної за вирахуванням подвоєної товщини неперервної стрічки. Згідно з винаходом, нижнє полотно Uподібного поперечного перерізу профільованої напрямної головного конвеєра може бути шарнірно сполучене з нижнім полотном U-подібного поперечного перерізу плужного елемента на самому задньому кінці вказаного плужного елемента. Таким чином, можна дуже просто відрегулювати к ут, що утворюється головним конвеєром з подовжньою віссю плужного елемента. Крім того, конвеєрні стрічки нескінченних конвеєрів можуть згідно з даним винаходом бути виконані з пластмаси або текстилю високої міцності, а на стороні, оберненій до стрічки з насінням або розсадою або до її частин конвеєрні стрічки можуть мати грубу поверхню, причому вказана сторона покрита, наприклад, наждаком, або забезпечена невеликими виступами, які створюють тертя і зроблені з гуми або пластмаси. В результаті ці конвеєрні стрічки можуть працювати протягом тривалого часу без потреби в заміні. Крім того, такі конвеєрні стрічки забезпечують якісне захоплення стрічки з насінням або розсадою, або навколо проростаючих одиниць, які повинні переміщатися вниз у борозну. На закінчення, згідно з винаходом, на самому задньому кінці профільованої напрямної можуть бути розміщені два допоміжних ролики, так що конвеєрні стрічки головного конвеєра можуть бути вільно пропущені навколо відповідних допоміжних роликів. В результаті може бути зменшене тертя між окремими конвеєрними стрічками і вільними полотнами U-подібного поперечного перерізу профільованої напрямної. Короткий опис креслень Далі винахід буде описаний детально з посиланням на креслення, на яких: 6 Фіг.1 - вигляд збоку під нахилом варіанту реалізації висадкового блока; Фіг.2 - вигляд зверху варіанту реалізації за Фіг.1, де частина рами і несучого дишла машини позначені тільки пунктиром; Фіг.3 - вигляд варіанту реалізації машини згідно з винаходом, забезпеченої в доповнення до головного конвеєра допоміжним конвеєром, і в якій з'являється пара альтернативних роздільних роликів; Фіг.4 - перспективний вигляд профільованої напрямної; Фіг.5 - вигляд у поперечному розрізі профільованої напрямної; Фіг.6 - вигляд у розрізі самої задньої частини плужного елемента при цьому показано, як профільована напрямна шарнірно сполучається з указаним плужним елементом; Фіг.7 - ви гляд у розрізі, виконаному вздовж лінії VII-VII на Фіг.3, яка демонструє, як притискні колеса можуть бути трохи на хилені відносно подовжньої осьової площини борозни; Фіг.8 - вигляд у поперечному розрізі плужного елемента висадкового блока зі знятим головним конвеєром; Фіг.9 - вигляд зверху частини головного конвеєра; Фіг.10 - перспективний вигляд двох роздільних роликів; Фіг.11 - схематичний вигляд збоку висадкового блока, забезпеченого захисним екраном, без привідного засобу головного конвеєра і живильного контейнера, і Фіг.12 - два взаємодіючих ведучи х з убчати х колеса, призначених для просування стрічки з насінням або розсадою. Переважні варіанти здійснення винаходу Висадковий блок 2, який показаний на Фіг.1, утворює частину відомої машини 1 для висаджування стрічок із насінням або розсадою і, можливо, проростаючих одиниць. Як показано на Фіг.2, машина 1 включає в себе раму 4, з якої видно тільки частину. За необхідності на рамі 4 можуть бути розміщені через однакові інтервали декілька висадкових блоків 2. Цю раму 4 додатково забезпечують несучим дишлом 29, призначеним для з'єднання машини з передком трактора, який не показано. Машина може також бути самохідною. Передній кінець висадкового блока позначений позицією 2а (Фіг.1), а самий задній кінець 2Ь. У процесі роботи висадковий блок, показаний на Фіг.2, р ухається справа наліво. Висадковий блок 2 включає в себе плужний елемент 6, що має по суті U-подібний поперечний переріз, див. Фіг.8. Верхній кінець U забезпечений по суті горизонтально виступними стабілізуючими полотнами 7а і 7Ь, пристосованими для того, щоб стабілізувати плужний елемент на ґрунті в той час як трактор штовхає машину вперед. Плужний елемент має довжину L, яка дорівнює щонайменше приблизно 30см і ширину Ь, яка вимірюється упоперек U і складає від 15 до 50мм, переважно приблизно 30мм, див. Фіг.8. Як показано на Фіг.1, на плужному елементі 6 встановлено значно нахилений головний конвеєр. Цей головний конвеєр 7 83873 включає в себе дві нескінченні конвеєрні стрічки 10 і 11, див. Фіг.9, які розміщуються поруч одна з одною з регульованим проміжком а між ними. Як показано на Фіг.1, головний конвеєр 9 тягнеться по основній частині довжини плужного елемента 6, переважно по всій довжині вказаного елемента. Несуча платформа 13 розташована на передньому кінці висадкового блока, причому вказана несуча платформа 13 може регулюватися по висоті і/або куту нахилу. Ця несуча платформа 13 пристосована для розміщення щонайменше одного живильного контейнера зі стрічкою з насінням або розсадою або з проростаючими одиницями 3, які можуть витягува тися з указаного контейнера. Живильний контейнер позначений на схемі позицією 14. Регулювання положення несучої платформи 13 по висоті й куту нахилу відносно плужного елемента може здійснюватися відомим способом. На задньому кінці машини, переважно на стабілізуючих полотнах 7а і 7b можуть бути встановлені щонайменше два притискних колеса 16а і 16b, причому вказані притискні колеса ущільнюють ґрунт навколо частини стрічки з насінням або розсадою, щойно висадженої в борозну 32. На Фіг.3 проілюстрований варіант реалізації машини, що є предметом винаходу. Як ясно показано, допоміжний конвеєр вставлено між несучою платформою 13 і головним конвеєром 9. Цей допоміжний конвеєр 16 пристосовано для руху зі швидкістю, яка трохи нижча за швидкість головного конвеєра. Як показано, допоміжний конвеєр 16 встановлено на полозках 17, які виконують поворотно-поступальний рух у подовжньому відносно машини напрямі, щоб зробити можливим формування окремих проростаючих одиниць у разі розділення стрічки з насінням і розсадою. Для виконання розділення можуть бути встановлені додатково два взаємодіючих роздільних ролики 18а, 18b, див. Фіг.3 і 10. Переважно один або другий, або обидва роздільних ролики включають у себе роздільне ребро 19, яке допомагає виконувати розділення стрічки з насінням і розсадою. Периферійна швидкість роздільних роликів відповідає швидкості просування головного конвеєра. В результаті виявляється дуже просто відділити кожну проростаючу одиницю від стрічки з насінням або розсадою. З іншого боку, в цій позиції замість двох роздільних роликів 18а, 18b може бути встановлений ніж відомого типу, який використовується для розрізання стрічки з насінням або розсадою на невеликі шматки стрічки, тобто проростаючі одиниці. Відразу після відрізання проростаючої одиниці вказану одиницю захоплює передній кінець головного конвеєра 9. Як показано на Фіг.3 і 9, головний конвеєр 9 може включати в себе два тягнучих ролики 9а і 9b, так само як натяжні ролики 9а' і 9b'. Тягнучий ролик і натяжний ролик розташовуються відносно близько один до одного. Нескінченна стрічка 11 (Фіг.11) може бути пропущена навколо тягнучого ролика 9а, проходити через натяжний ролик 9а1 і проходити навколо кінцевого ролика 12а. Відповідно нескінченна стрічка 10 може бути пропущена навколо тягнучого ролика 9b, проходити через 8 натяжний ролик 9b' і проходити навколо кінцевого ролика 12Ь. Відносно зовнішньої доріжки Па і внутрішньої доріжки 11b нескінченної стрічки 11 потрібно зазначити, що ці доріжки можуть взаємно розділятися вільним вертикальним напрямним полотном 21а профільованої напрямної 21, див. Фіг.4, 5 і 11. Відповідно зовнішня доріжка стрічки 10а і внутрішня доріжка стрічки 10b нескінченної стрічки 10 можуть бути розділені напрямним полотном 21b. Як показано на Фіг.6, профільована напрямна 21 головного конвеєра може бути на нижньому полотні 21с свого U-подібного поперечного перерізу шарнірно сполучена 25 з нижнім полотном 7с Uподібного поперечного перерізу плужного елемента 6. Нескінченні конвеєрні стрічки 10 і 11, а також нескінченна стрічка допоміжного конвеєра можуть бути зроблені з пластмаси або текстилю високої міцності. На стороні, оберненій до стрічки з насінням або розсадою або до її частин, стрічки можуть мати грубу поверхню, причому вказана груба поверхня покрита, наприклад, наждаком або дуже дрібним піском, або ж забезпечена невеликими виступами, які створюють тертя і зроблені з гуми або пластмаси. Як згадувалося у зв'язку з Фіг.9, два ролики 12а і 12b можуть бути встановлені на самому задньому кінці головного конвеєра 9. Ці два ролики можна при бажанні зняти, а кінці ребер 21а і 21b можуть бути закруглені, що веде, однак, до дещо посиленого зносу і розриву нескінченних стрічок. Несуче дишло 29 рами 4 може бути пристосоване для кріплення до підвіски у формі паралелограма на передній частині трактора, яка не показана. Відносно двох притискних коліс 16а і 16b на самому задньому кінці 2b плужного елемента 6 потрібно зазначити, що вказані два притискних колеса можуть бути досить широкими, вони можуть розташовуватися під невеликим нахилом відносно подовжньої осьової площини борозни, див. Фіг.7, з тим результатом, що вказані притискні колеса сприяють дуже надійному ущільненню грунту відразу після висадки стрічки з насінням. Потрібно зазначити також, що коли окрему проростаючу одиницю, наприклад, кишеню з розсадою, відривають або відрізають і просувають вперед за допомогою головного конвеєра, кут відносно вертикалі, під яким розташовується проростаюча одиниця безпосередньо перед тим, як вона надійде на вказаний головний конвеєр 9, зберігається під час руху на вказаному головному конвеєрі 9. Остання ситуація позначена позицією 3" на Фіг.1, де проростаюча одиниця розташовувалася вертикально безпосередньо перед тим, як поступити на похилий головний конвеєр 9, і продовжує залишатися вертикальною відносно вказаного головного конвеєра 9. Машина дозволяє витягувати стрічку з насінням або розсадою або проростаючі одиниці з ящиків, розташованих на різній висоті один над іншим. Регулювання положення несучої платформи по висоті і куту нахилу може здійснюватися автоматично. Те ж стосується регулювання кута v на 9 хилу головного конвеєра. Останнє регулювання може, наприклад, здійснюватися за допомогою з'єднання зубчатого колеса й рейки, де привід зубчатого колеса здійснюється електродвигуном. Винахід може бути модифікований різними способами без відхилення від обсягу винаходу. 83873 10 Так, машина може бути самохідною. У варіанті реалізації, показаному на Фіг.12, стрічку 3 протягують уперед конвеєром у формі двох взаємодіючих зубчатих коліс 19а', 19b', які захоплюють кишені вказаної стрічки З, причому кожна кишеня містить одну або декілька проростаючих одиниць. 11 Комп’ютерна в ерстка В. Клюкін 83873 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
