Екологічний ліхтар

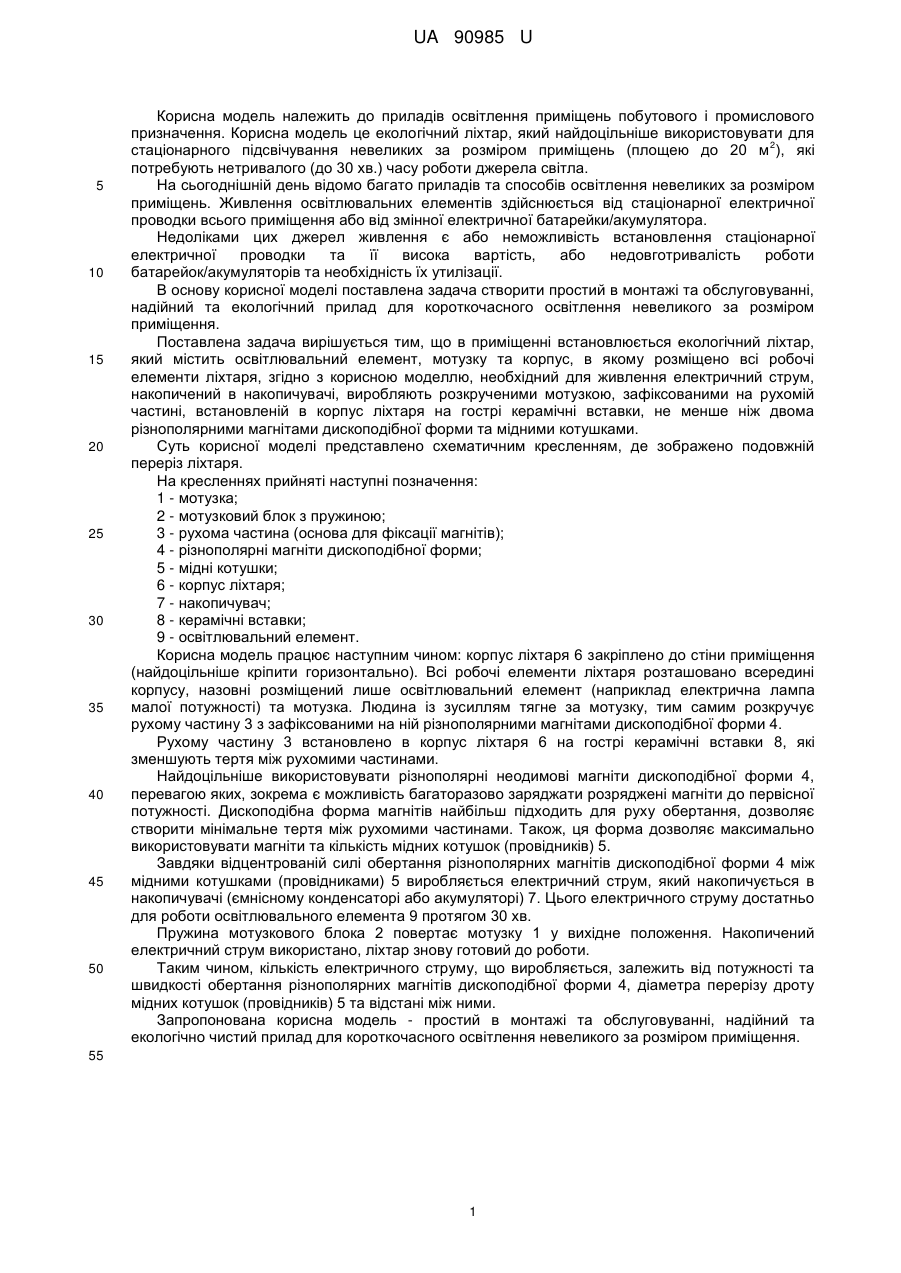

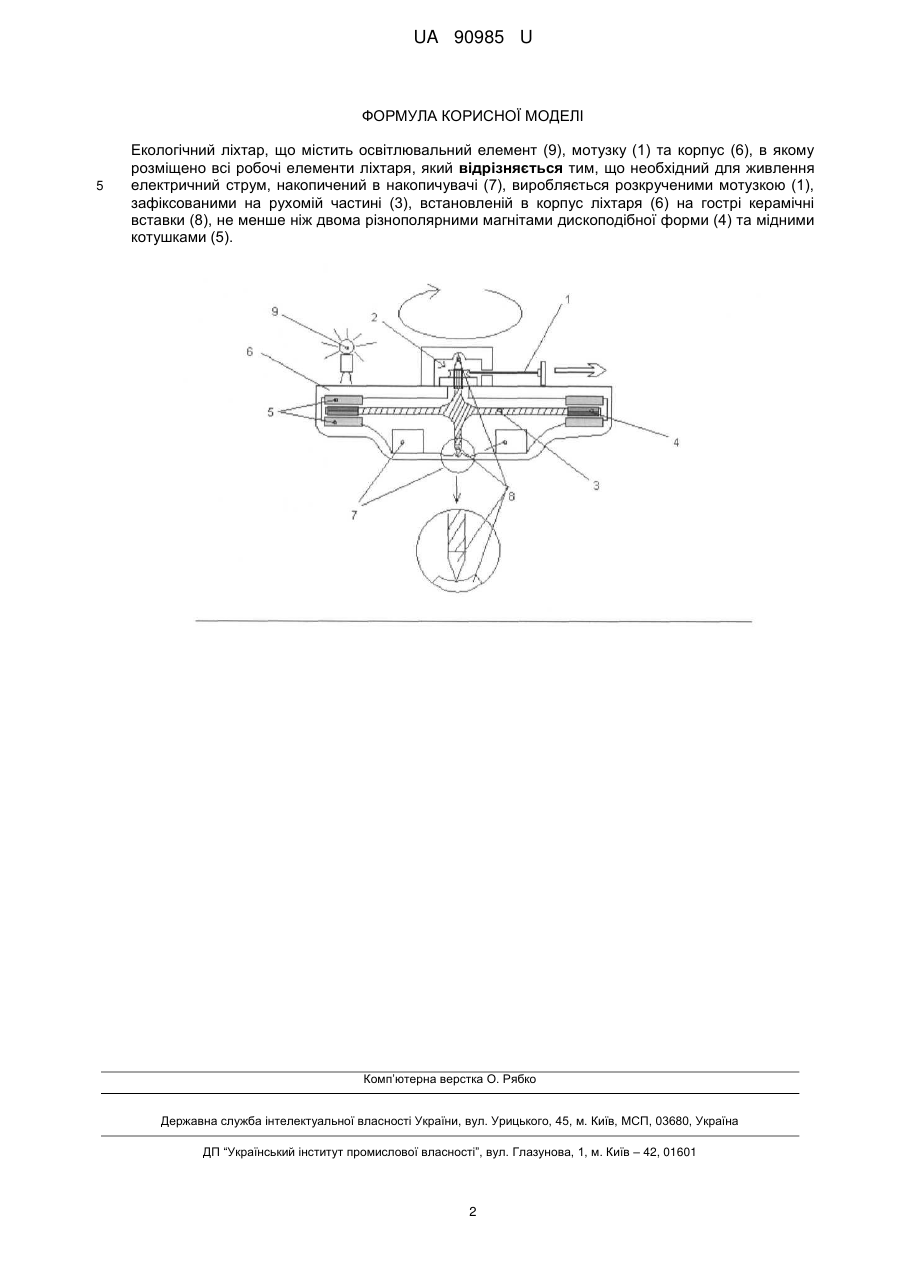

Реферат: UA 90985 U UA 90985 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до приладів освітлення приміщень побутового і промислового призначення. Корисна модель це екологічний ліхтар, який найдоцільніше використовувати для 2 стаціонарного підсвічування невеликих за розміром приміщень (площею до 20 м ), які потребують нетривалого (до 30 хв.) часу роботи джерела світла. На сьогоднішній день відомо багато приладів та способів освітлення невеликих за розміром приміщень. Живлення освітлювальних елементів здійснюється від стаціонарної електричної проводки всього приміщення або від змінної електричної батарейки/акумулятора. Недоліками цих джерел живлення є або неможливість встановлення стаціонарної електричної проводки та її висока вартість, або недовготривалість роботи батарейок/акумуляторів та необхідність їх утилізації. В основу корисної моделі поставлена задача створити простий в монтажі та обслуговуванні, надійний та екологічний прилад для короткочасного освітлення невеликого за розміром приміщення. Поставлена задача вирішується тим, що в приміщенні встановлюється екологічний ліхтар, який містить освітлювальний елемент, мотузку та корпус, в якому розміщено всі робочі елементи ліхтаря, згідно з корисною моделлю, необхідний для живлення електричний струм, накопичений в накопичувачі, виробляють розкрученими мотузкою, зафіксованими на рухомій частині, встановленій в корпус ліхтаря на гострі керамічні вставки, не менше ніж двома різнополярними магнітами дископодібної форми та мідними котушками. Суть корисної моделі представлено схематичним кресленням, де зображено подовжній переріз ліхтаря. На кресленнях прийняті наступні позначення: 1 - мотузка; 2 - мотузковий блок з пружиною; 3 - рухома частина (основа для фіксації магнітів); 4 - різнополярні магніти дископодібної форми; 5 - мідні котушки; 6 - корпус ліхтаря; 7 - накопичувач; 8 - керамічні вставки; 9 - освітлювальний елемент. Корисна модель працює наступним чином: корпус ліхтаря 6 закріплено до стіни приміщення (найдоцільніше кріпити горизонтально). Всі робочі елементи ліхтаря розташовано всередині корпусу, назовні розміщений лише освітлювальний елемент (наприклад електрична лампа малої потужності) та мотузка. Людина із зусиллям тягне за мотузку, тим самим розкручує рухому частину 3 з зафіксованими на ній різнополярними магнітами дископодібної форми 4. Рухому частину 3 встановлено в корпус ліхтаря 6 на гострі керамічні вставки 8, які зменшують тертя між рухомими частинами. Найдоцільніше використовувати різнополярні неодимові магніти дископодібної форми 4, перевагою яких, зокрема є можливість багаторазово заряджати розряджені магніти до первісної потужності. Дископодібна форма магнітів найбільш підходить для руху обертання, дозволяє створити мінімальне тертя між рухомими частинами. Також, ця форма дозволяє максимально використовувати магніти та кількість мідних котушок (провідників) 5. Завдяки відцентрованій силі обертання різнополярних магнітів дископодібної форми 4 між мідними котушками (провідниками) 5 виробляється електричний струм, який накопичується в накопичувачі (ємнісному конденсаторі або акумуляторі) 7. Цього електричного струму достатньо для роботи освітлювального елемента 9 протягом 30 хв. Пружина мотузкового блока 2 повертає мотузку 1 у вихідне положення. Накопичений електричний струм використано, ліхтар знову готовий до роботи. Таким чином, кількість електричного струму, що виробляється, залежить від потужності та швидкості обертання різнополярних магнітів дископодібної форми 4, діаметра перерізу дроту мідних котушок (провідників) 5 та відстані між ними. Запропонована корисна модель - простий в монтажі та обслуговуванні, надійний та екологічно чистий прилад для короткочасного освітлення невеликого за розміром приміщення. 55 1 UA 90985 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Екологічний ліхтар, що містить освітлювальний елемент (9), мотузку (1) та корпус (6), в якому розміщено всі робочі елементи ліхтаря, який відрізняється тим, що необхідний для живлення електричний струм, накопичений в накопичувачі (7), виробляється розкрученими мотузкою (1), зафіксованими на рухомій частині (3), встановленій в корпус ліхтаря (6) на гострі керамічні вставки (8), не менше ніж двома різнополярними магнітами дископодібної форми (4) та мідними котушками (5). Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
