Вібророторна дробарка

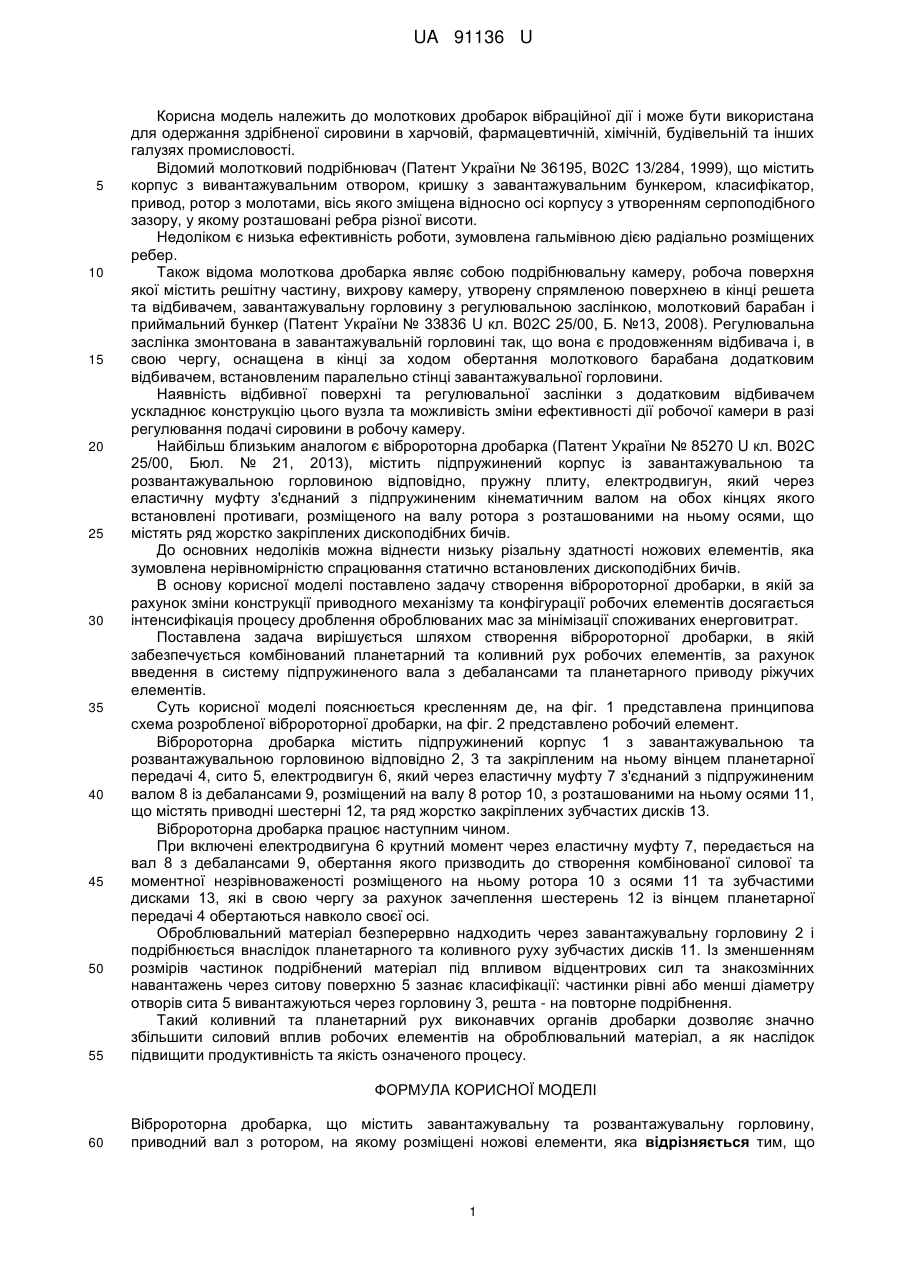

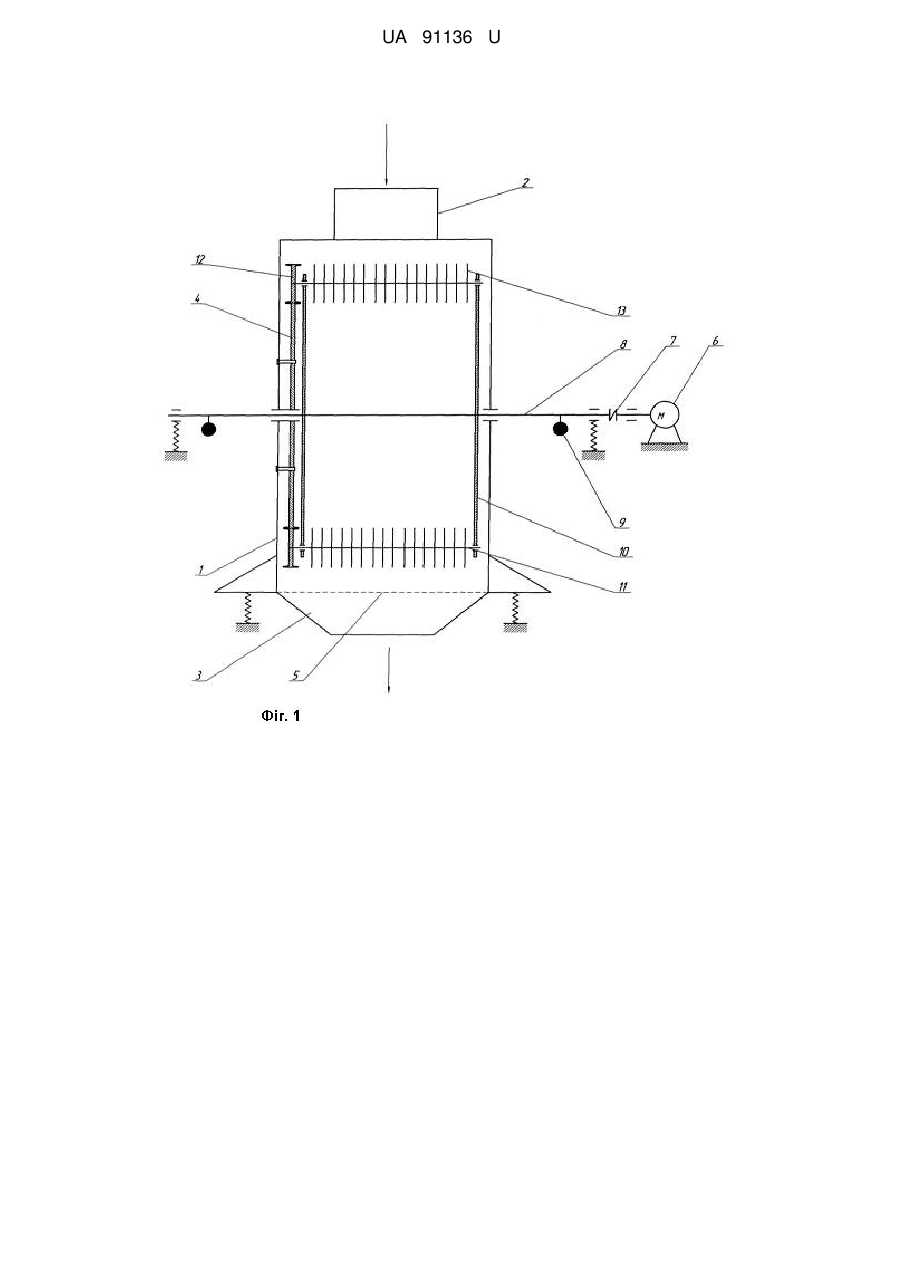

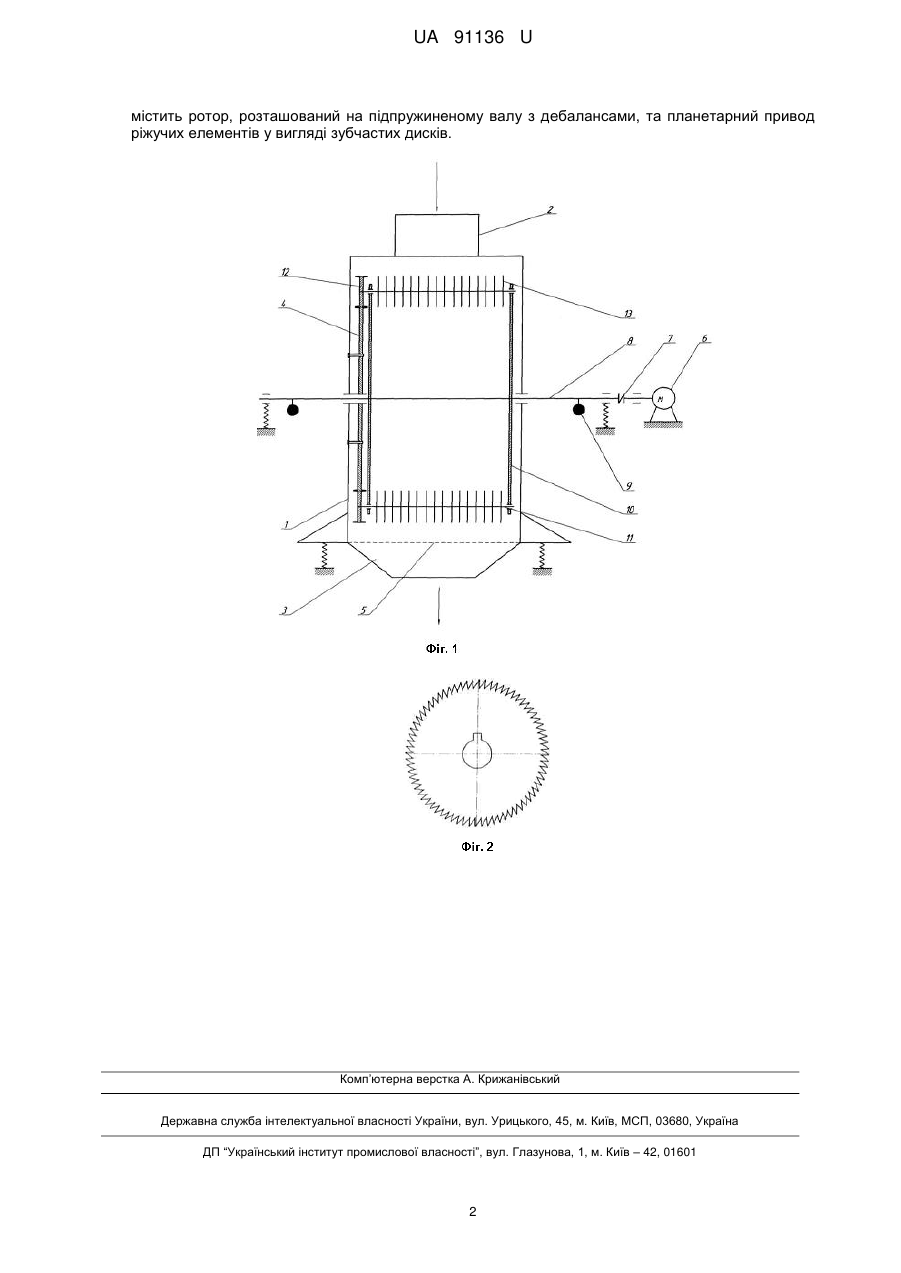

Реферат: UA 91136 U UA 91136 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до молоткових дробарок вібраційної дії і може бути використана для одержання здрібненої сировини в харчовій, фармацевтичній, хімічній, будівельній та інших галузях промисловості. Відомий молотковий подрібнювач (Патент України № 36195, В02С 13/284, 1999), що містить корпус з вивантажувальним отвором, кришку з завантажувальним бункером, класифікатор, привод, ротор з молотами, вісь якого зміщена відносно осі корпусу з утворенням серпоподібного зазору, у якому розташовані ребра різної висоти. Недоліком є низька ефективність роботи, зумовлена гальмівною дією радіально розміщених ребер. Також відома молоткова дробарка являє собою подрібнювальну камеру, робоча поверхня якої містить решітну частину, вихрову камеру, утворену спрямленою поверхнею в кінці решета та відбивачем, завантажувальну горловину з регулювальною заслінкою, молотковий барабан і приймальний бункер (Патент України № 33836 U кл. В02С 25/00, Б. №13, 2008). Регулювальна заслінка змонтована в завантажувальній горловині так, що вона є продовженням відбивача і, в свою чергу, оснащена в кінці за ходом обертання молоткового барабана додатковим відбивачем, встановленим паралельно стінці завантажувальної горловини. Наявність відбивної поверхні та регулювальної заслінки з додатковим відбивачем ускладнює конструкцію цього вузла та можливість зміни ефективності дії робочої камери в разі регулювання подачі сировини в робочу камеру. Найбільш близьким аналогом є вібророторна дробарка (Патент України № 85270 U кл. В02С 25/00, Бюл. № 21, 2013), містить підпружинений корпус із завантажувальною та розвантажувальною горловиною відповідно, пружну плиту, електродвигун, який через еластичну муфту з'єднаний з підпружиненим кінематичним валом на обох кінцях якого встановлені противаги, розміщеного на валу ротора з розташованими на ньому осями, що містять ряд жорстко закріплених дископодібних бичів. До основних недоліків можна віднести низьку різальну здатності ножових елементів, яка зумовлена нерівномірністю спрацювання статично встановлених дископодібних бичів. В основу корисної моделі поставлено задачу створення вібророторної дробарки, в якій за рахунок зміни конструкції приводного механізму та конфігурації робочих елементів досягається інтенсифікація процесу дроблення оброблюваних мас за мінімізації споживаних енерговитрат. Поставлена задача вирішується шляхом створення вібророторної дробарки, в якій забезпечується комбінований планетарний та коливний рух робочих елементів, за рахунок введення в систему підпружиненого вала з дебалансами та планетарного приводу ріжучих елементів. Суть корисної моделі пояснюється кресленням де, на фіг. 1 представлена принципова схема розробленої вібророторної дробарки, на фіг. 2 представлено робочий елемент. Вібророторна дробарка містить підпружинений корпус 1 з завантажувальною та розвантажувальною горловиною відповідно 2, 3 та закріпленим на ньому вінцем планетарної передачі 4, сито 5, електродвигун 6, який через еластичну муфту 7 з'єднаний з підпружиненим валом 8 із дебалансами 9, розміщений на валу 8 ротор 10, з розташованими на ньому осями 11, що містять приводні шестерні 12, та ряд жорстко закріплених зубчастих дисків 13. Вібророторна дробарка працює наступним чином. При включені електродвигуна 6 крутний момент через еластичну муфту 7, передається на вал 8 з дебалансами 9, обертання якого призводить до створення комбінованої силової та моментної незрівноваженості розміщеного на ньому ротора 10 з осями 11 та зубчастими дисками 13, які в свою чергу за рахунок зачеплення шестерень 12 із вінцем планетарної передачі 4 обертаються навколо своєї осі. Оброблювальний матеріал безперервно надходить через завантажувальну горловину 2 і подрібнюється внаслідок планетарного та коливного руху зубчастих дисків 11. Із зменшенням розмірів частинок подрібнений матеріал під впливом відцентрових сил та знакозмінних навантажень через ситову поверхню 5 зазнає класифікації: частинки рівні або менші діаметру отворів сита 5 вивантажуються через горловину 3, решта - на повторне подрібнення. Такий коливний та планетарний рух виконавчих органів дробарки дозволяє значно збільшити силовий вплив робочих елементів на оброблювальний матеріал, а як наслідок підвищити продуктивність та якість означеного процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вібророторна дробарка, що містить завантажувальну та розвантажувальну горловину, приводний вал з ротором, на якому розміщені ножові елементи, яка відрізняється тим, що 1 UA 91136 U містить ротор, розташований на підпружиненому валу з дебалансами, та планетарний привод ріжучих елементів у вигляді зубчастих дисків. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
