Пристрій для визначення якості підготовки вимені корів до доїння

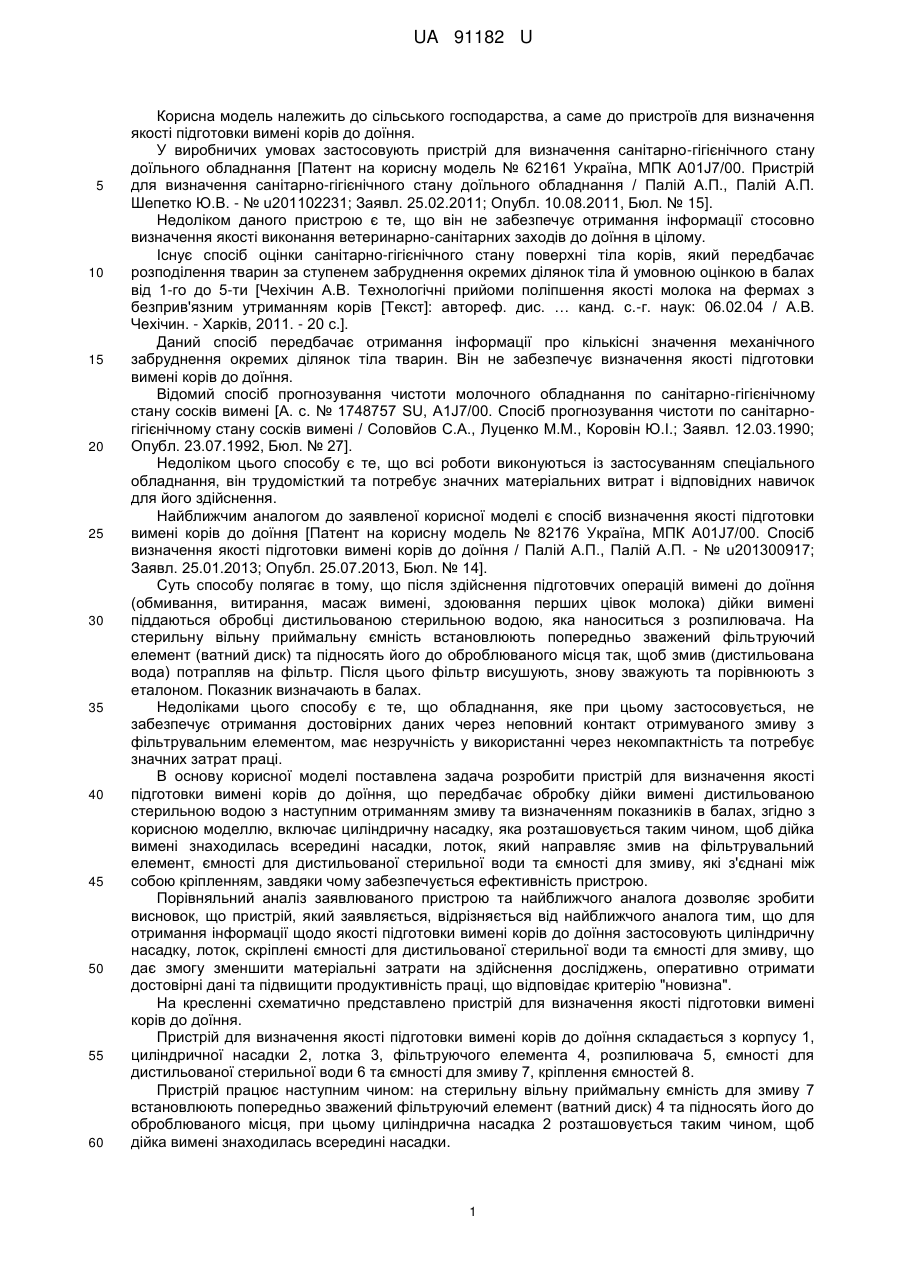

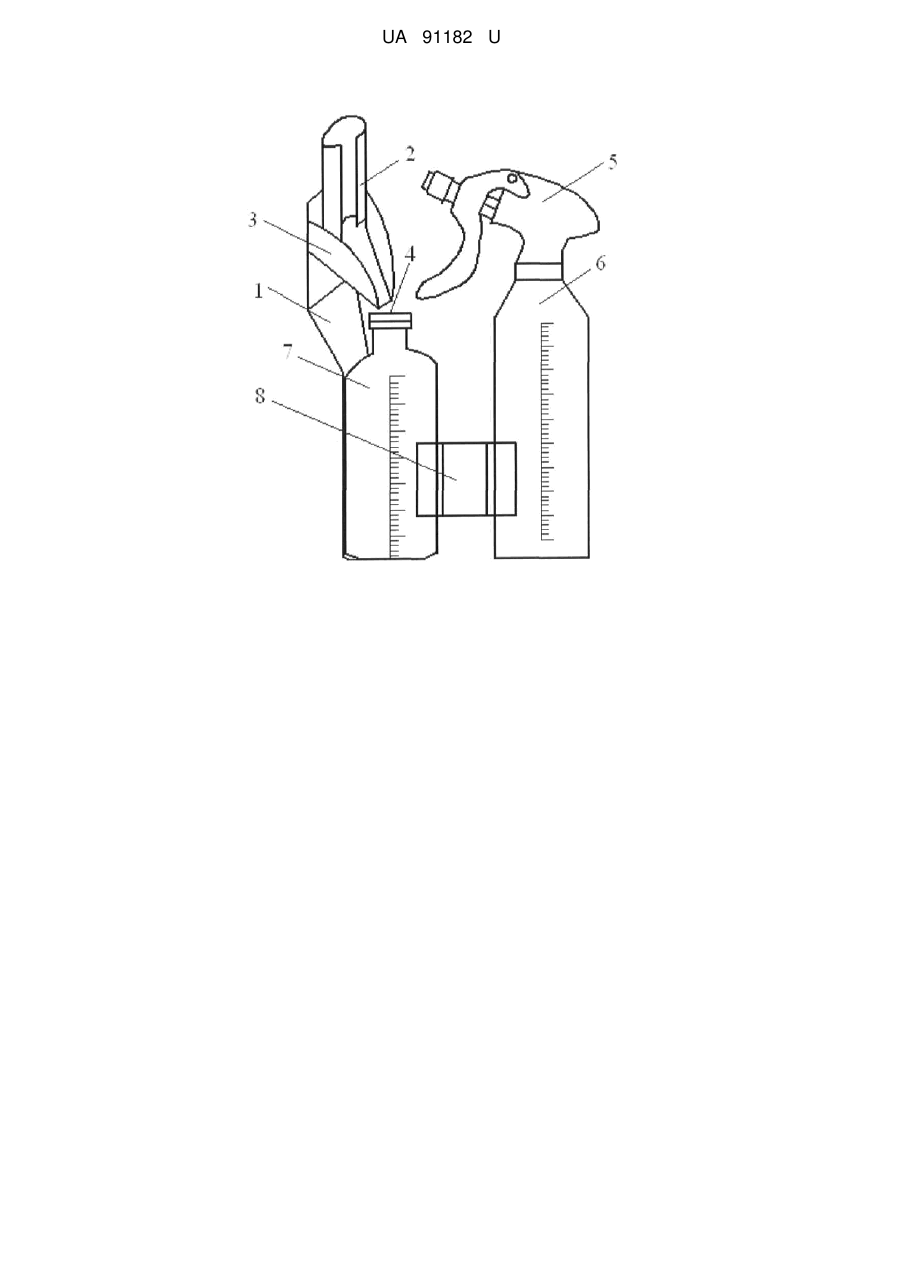

Реферат: Пристрій для визначення якості підготовки вимені корів до доїння передбачає обробку дійки вимені дистильованою стерильною водою з наступним отриманням змиву та визначенням показників в балах. Він містить циліндричну насадку, яка розташовується таким чином, щоб дійка вимені знаходилась всередині насадки, лоток, який направляє змив на фільтрувальний елемент, ємності для дистильованої стерильної води та ємності для змиву, які з'єднані між собою кріпленням. UA 91182 U (12) UA 91182 U UA 91182 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до пристроїв для визначення якості підготовки вимені корів до доїння. У виробничих умовах застосовують пристрій для визначення санітарно-гігієнічного стану доїльного обладнання [Патент на корисну модель № 62161 Україна, МПК A01J7/00. Пристрій для визначення санітарно-гігієнічного стану доїльного обладнання / Палій А.П., Палій А.П. Шепетко Ю.В. - № u201102231; Заявл. 25.02.2011; Опубл. 10.08.2011, Бюл. № 15]. Недоліком даного пристрою є те, що він не забезпечує отримання інформації стосовно визначення якості виконання ветеринарно-санітарних заходів до доїння в цілому. Існує спосіб оцінки санітарно-гігієнічного стану поверхні тіла корів, який передбачає розподілення тварин за ступенем забруднення окремих ділянок тіла й умовною оцінкою в балах від 1-го до 5-ти [Чехічин А.В. Технологічні прийоми поліпшення якості молока на фермах з безприв'язним утриманням корів [Текст]: автореф. дис. … канд. с.-г. наук: 06.02.04 / А.В. Чехічин. - Харків, 2011. - 20 с.]. Даний спосіб передбачає отримання інформації про кількісні значення механічного забруднення окремих ділянок тіла тварин. Він не забезпечує визначення якості підготовки вимені корів до доїння. Відомий спосіб прогнозування чистоти молочного обладнання по санітарно-гігієнічному стану сосків вимені [А. с. № 1748757 SU, A1J7/00. Спосіб прогнозування чистоти по санітарногігієнічному стану сосків вимені / Соловйов С.А., Луценко М.М., Коровін Ю.І.; Заявл. 12.03.1990; Опубл. 23.07.1992, Бюл. № 27]. Недоліком цього способу є те, що всі роботи виконуються із застосуванням спеціального обладнання, він трудомісткий та потребує значних матеріальних витрат і відповідних навичок для його здійснення. Найближчим аналогом до заявленої корисної моделі є спосіб визначення якості підготовки вимені корів до доїння [Патент на корисну модель № 82176 Україна, МПК A01J7/00. Спосіб визначення якості підготовки вимені корів до доїння / Палій А.П., Палій А.П. - № u201300917; Заявл. 25.01.2013; Опубл. 25.07.2013, Бюл. № 14]. Суть способу полягає в тому, що після здійснення підготовчих операцій вимені до доїння (обмивання, витирання, масаж вимені, здоювання перших цівок молока) дійки вимені піддаються обробці дистильованою стерильною водою, яка наноситься з розпилювача. На стерильну вільну приймальну ємність встановлюють попередньо зважений фільтруючий елемент (ватний диск) та підносять його до оброблюваного місця так, щоб змив (дистильована вода) потрапляв на фільтр. Після цього фільтр висушують, знову зважують та порівнюють з еталоном. Показник визначають в балах. Недоліками цього способу є те, що обладнання, яке при цьому застосовується, не забезпечує отримання достовірних даних через неповний контакт отримуваного змиву з фільтрувальним елементом, має незручність у використанні через некомпактність та потребує значних затрат праці. В основу корисної моделі поставлена задача розробити пристрій для визначення якості підготовки вимені корів до доїння, що передбачає обробку дійки вимені дистильованою стерильною водою з наступним отриманням змиву та визначенням показників в балах, згідно з корисною моделлю, включає циліндричну насадку, яка розташовується таким чином, щоб дійка вимені знаходилась всередині насадки, лоток, який направляє змив на фільтрувальний елемент, ємності для дистильованої стерильної води та ємності для змиву, які з'єднані між собою кріпленням, завдяки чому забезпечується ефективність пристрою. Порівняльний аналіз заявлюваного пристрою та найближчого аналога дозволяє зробити висновок, що пристрій, який заявляється, відрізняється від найближчого аналога тим, що для отримання інформації щодо якості підготовки вимені корів до доїння застосовують циліндричну насадку, лоток, скріплені ємності для дистильованої стерильної води та ємності для змиву, що дає змогу зменшити матеріальні затрати на здійснення досліджень, оперативно отримати достовірні дані та підвищити продуктивність праці, що відповідає критерію "новизна". На кресленні схематично представлено пристрій для визначення якості підготовки вимені корів до доїння. Пристрій для визначення якості підготовки вимені корів до доїння складається з корпусу 1, циліндричної насадки 2, лотка 3, фільтруючого елемента 4, розпилювача 5, ємності для дистильованої стерильної води 6 та ємності для змиву 7, кріплення ємностей 8. Пристрій працює наступним чином: на стерильну вільну приймальну ємність для змиву 7 встановлюють попередньо зважений фільтруючий елемент (ватний диск) 4 та підносять його до оброблюваного місця, при цьому циліндрична насадка 2 розташовується таким чином, щоб дійка вимені знаходилась всередині насадки. 1 UA 91182 U 5 Потім дійки вимені піддаються обробці дистильованою стерильною водою (t=40±2,0 °C), яка подається з ємності для дистильованої стерильної води 6 та наноситься за допомогою розпилювача 5 (10 спрацьовувань по 1 мл). Після обробки дійки змив (дистильована вода) за допомогою лотка 3 потрапляє на фільтр 4. Після цього фільтр 4 висушують, знову зважують та порівнюють з еталоном. Показник визначають в балах. Перевагами запропонованого пристрою є те, що він простий у застосуванні, дозволяє підвищити продуктивність праці, забезпечує оперативне отримання достовірних даних. Даний пристрій надійний та зручний у використанні. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для визначення якості підготовки вимені корів до доїння, що передбачає обробку дійки вимені дистильованою стерильною водою з наступним отриманням змиву та визначенням показників в балах, який відрізняється тим, що включає циліндричну насадку, яка розташовується таким чином, щоб дійка вимені знаходилась всередині насадки, лоток, який направляє змив на фільтрувальний елемент, ємності для дистильованої стерильної води та ємності для змиву, які з'єднані між собою кріпленням. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
