Обладнання для підготовки вимені корів до доїння в стійлах

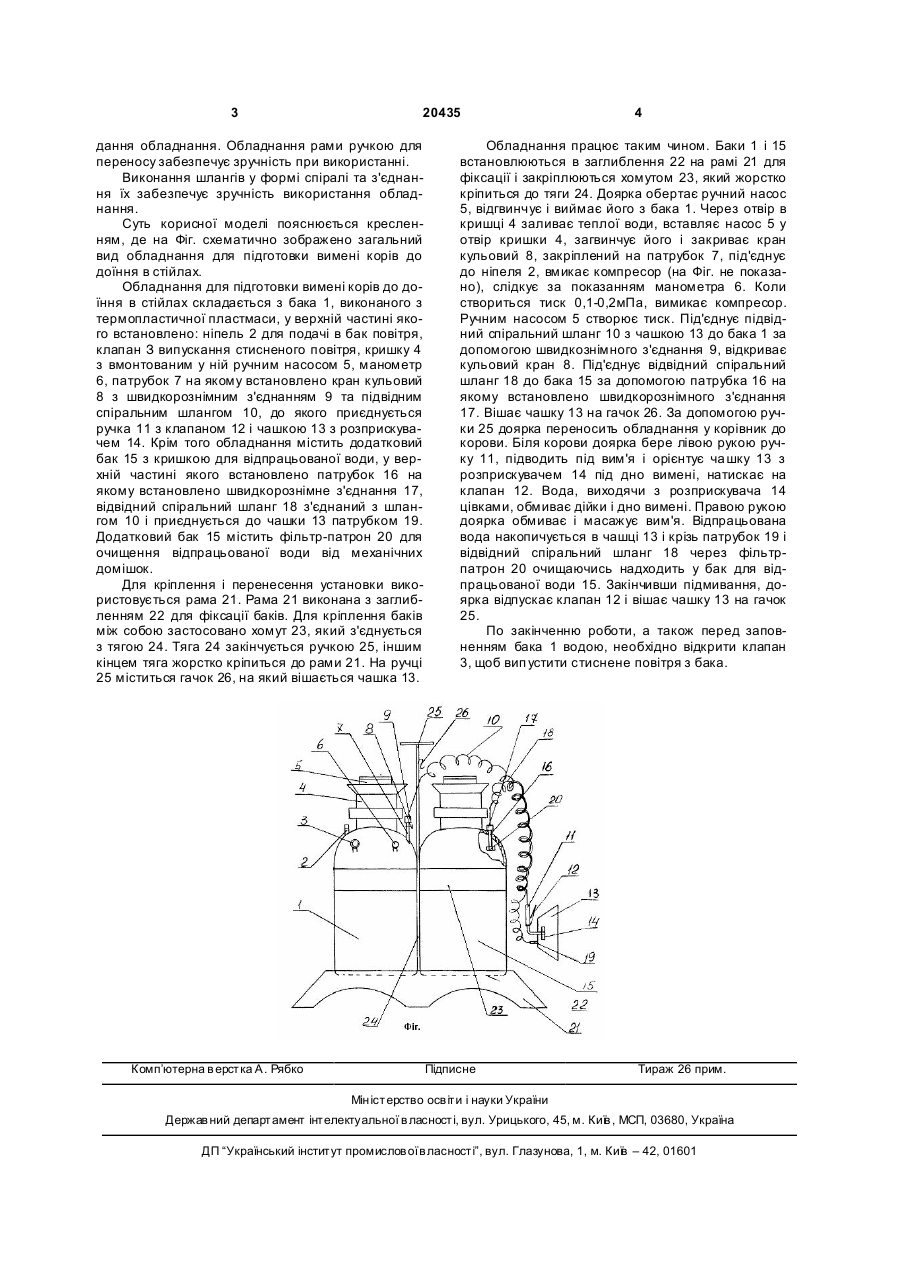

1. Обладнання для підготовки вимені корів до доїння в стійлах, що містить бак з кришкою, роз 3 20435 дання обладнання. Обладнання рами ручкою для переносу забезпечує зручність при використанні. Виконання шлангів у формі спіралі та з'єднання їх забезпечує зручність використання обладнання. Суть корисної моделі пояснюється кресленням, де на Фіг. схематично зображено загальний вид обладнання для підготовки вимені корів до доїння в стійлах. Обладнання для підготовки вимені корів до доїння в стійлах складається з бака 1, виконаного з термопластичної пластмаси, у верхній частині якого встановлено: ніпель 2 для подачі в бак повітря, клапан З випускання стисненого повітря, кришку 4 з вмонтованим у ній ручним насосом 5, манометр 6, патрубок 7 на якому встановлено кран кульовий 8 з швидкорознімним з'єднанням 9 та підвідним спіральним шлангом 10, до якого приєднується ручка 11 з клапаном 12 і чашкою 13 з розприскувачем 14. Крім того обладнання містить додатковий бак 15 з кришкою для відпрацьованої води, у верхній частині якого встановлено патрубок 16 на якому встановлено швидкорознімне з'єднання 17, відвідний спіральний шланг 18 з'єднаний з шлангом 10 і приєднується до чашки 13 патрубком 19. Додатковий бак 15 містить фільтр-патрон 20 для очищення відпрацьованої води від механічних домішок. Для кріплення і перенесення установки використовується рама 21. Рама 21 виконана з заглибленням 22 для фіксації баків. Для кріплення баків між собою застосовано хомут 23, який з'єднується з тягою 24. Тяга 24 закінчується ручкою 25, іншим кінцем тяга жорстко кріпиться до рами 21. На ручці 25 міститься гачок 26, на який вішається чашка 13. Комп’ютерна в ерстка А. Рябко 4 Обладнання працює таким чином. Баки 1 і 15 встановлюються в заглиблення 22 на рамі 21 для фіксації і закріплюються хомутом 23, який жорстко кріпиться до тяги 24. Доярка обертає ручний насос 5, відгвинчує і виймає його з бака 1. Через отвір в кришці 4 заливає теплої води, вставляє насос 5 у отвір кришки 4, загвинчує його і закриває кран кульовий 8, закріплений на патрубок 7, під'єднує до ніпеля 2, вмикає компресор (на Фіг. не показано), слідкує за показанням манометра 6. Коли створиться тиск 0,1-0,2мПа, вимикає компресор. Ручним насосом 5 створює тиск. Під'єднує підвідний спіральний шланг 10 з чашкою 13 до бака 1 за допомогою швидкознімного з'єднання 9, відкриває кульовий кран 8. Під'єднує відвідний спіральний шланг 18 до бака 15 за допомогою патрубка 16 на якому встановлено швидкорознімного з'єднання 17. Вішає чашку 13 на гачок 26. За допомогою ручки 25 доярка переносить обладнання у корівник до корови. Біля корови доярка бере лівою рукою ручку 11, підводить під вим'я і орієнтує ча шку 13 з розприскувачем 14 під дно вимені, натискає на клапан 12. Вода, виходячи з розприскувача 14 цівками, обмиває дійки і дно вимені. Правою рукою доярка обмиває і масажує вим'я. Відпрацьована вода накопичується в чашці 13 і крізь патрубок 19 і відвідний спіральний шланг 18 через фільтрпатрон 20 очищаючись надходить у бак для відпрацьованої води 15. Закінчивши підмивання, доярка відпускає клапан 12 і вішає чашку 13 на гачок 25. По закінченню роботи, а також перед заповненням бака 1 водою, необхідно відкрити клапан 3, щоб вип устити стиснене повітря з бака. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
