Каліберна куля для вогнепальної гладкоствольної зброї

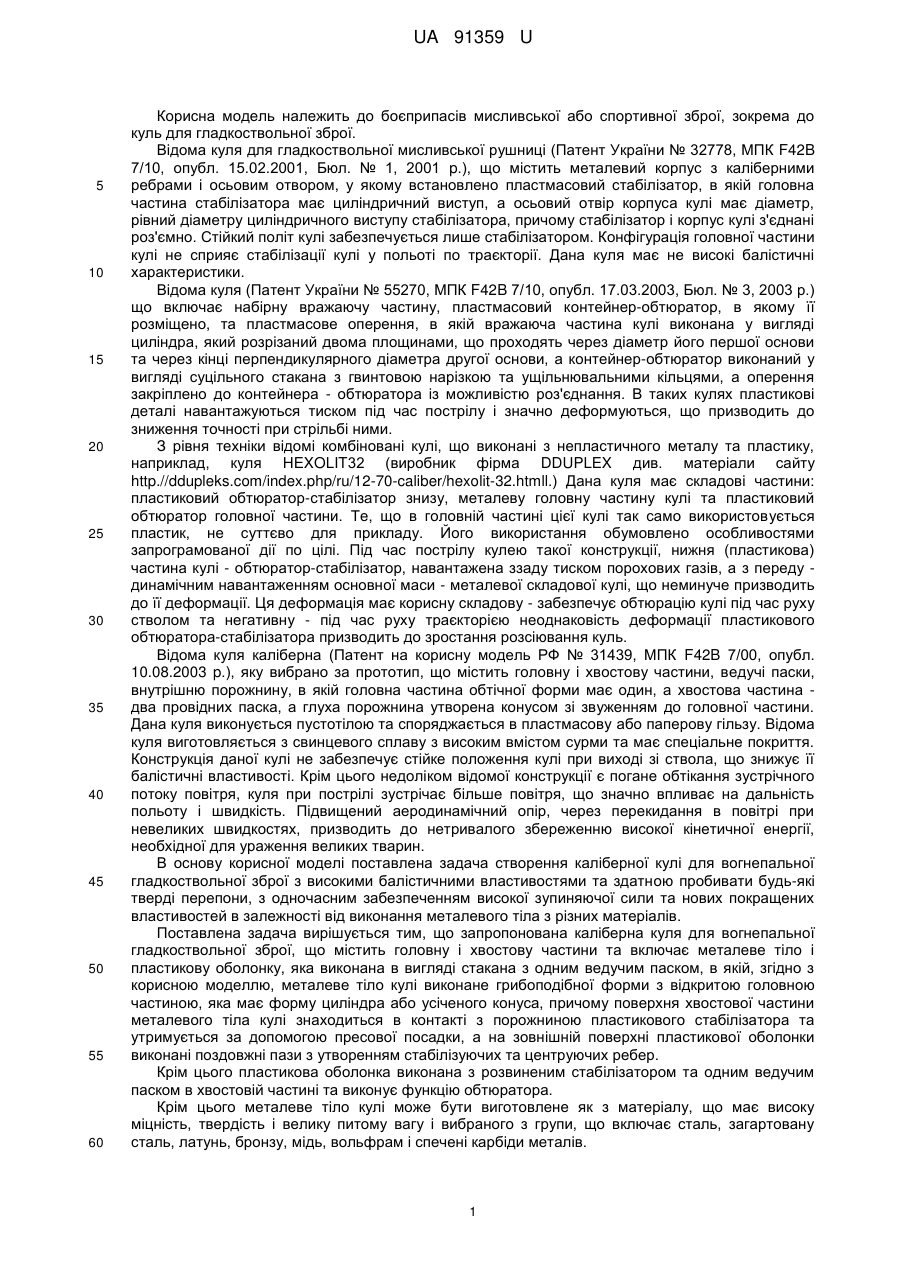

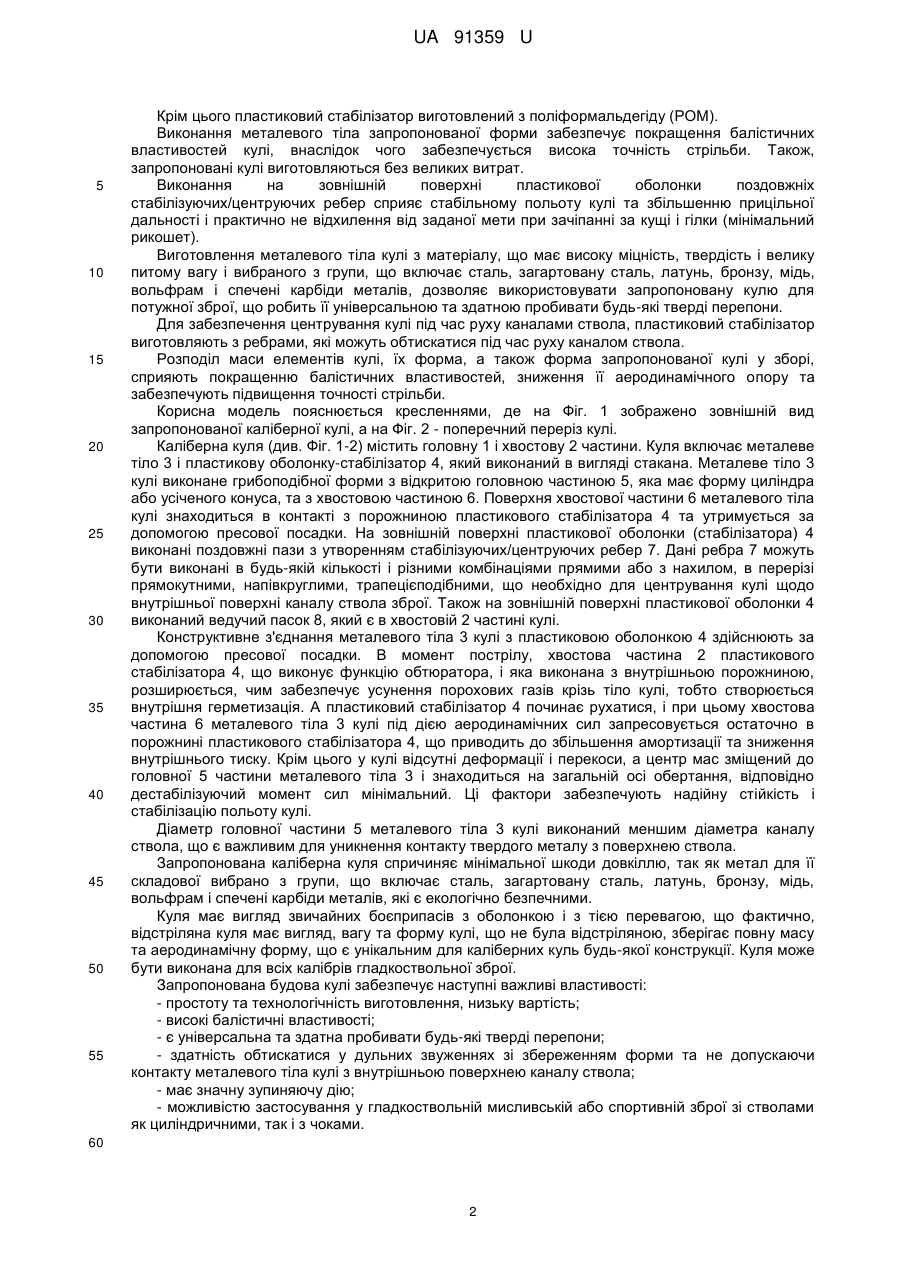

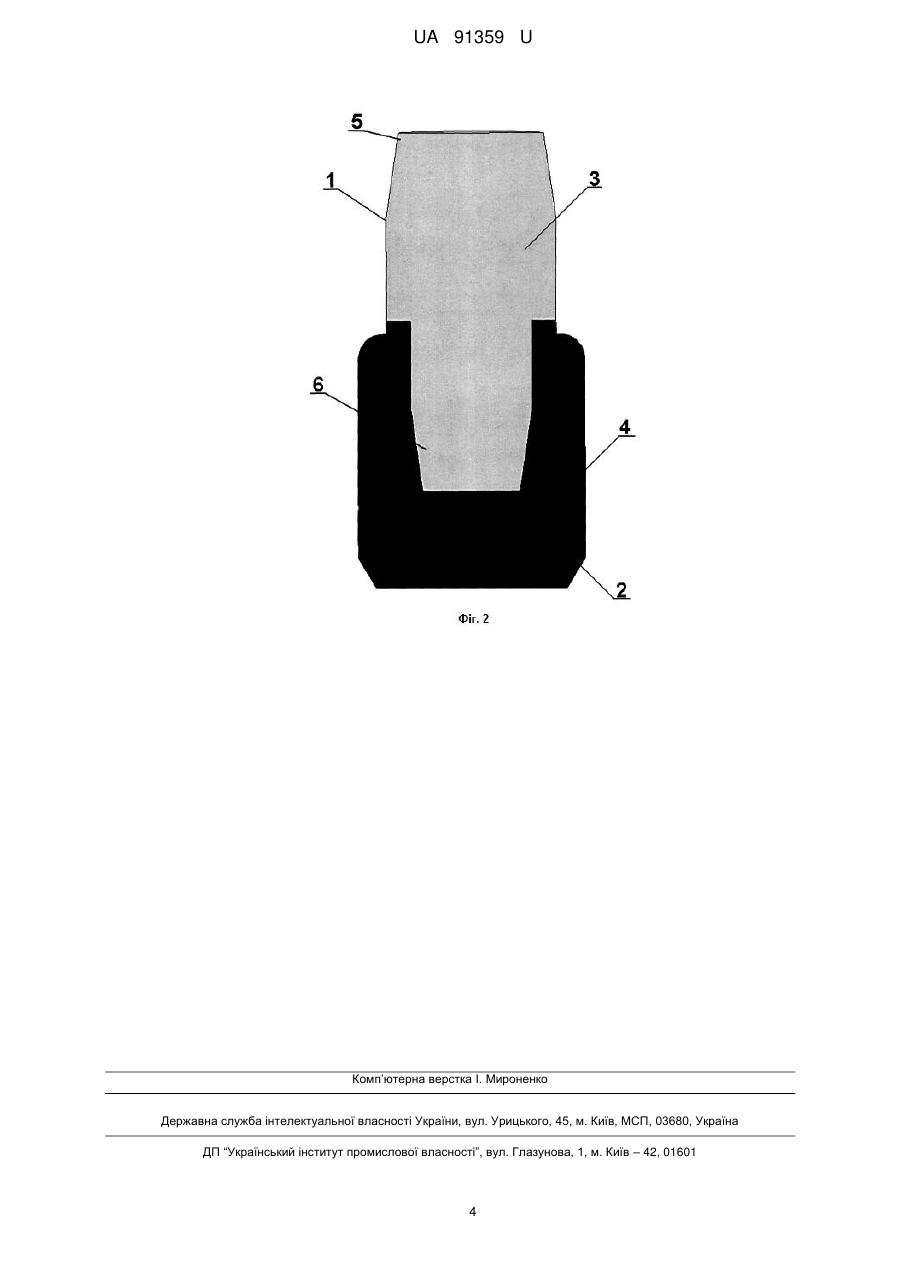

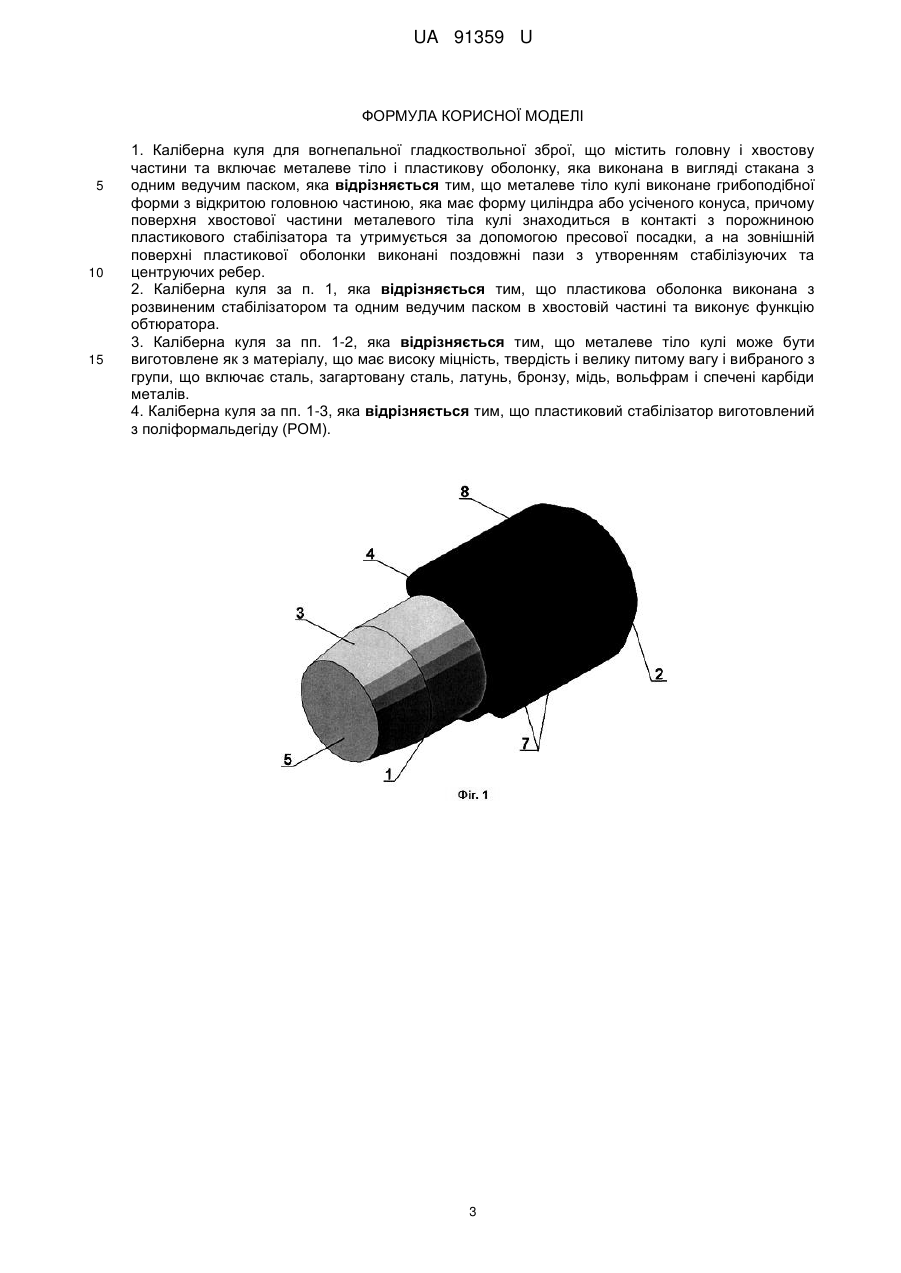

Реферат: UA 91359 U UA 91359 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до боєприпасів мисливської або спортивної зброї, зокрема до куль для гладкоствольної зброї. Відома куля для гладкоствольної мисливської рушниці (Патент України № 32778, МПК F42B 7/10, опубл. 15.02.2001, Бюл. № 1, 2001 p.), що містить металевий корпус з каліберними ребрами і осьовим отвором, у якому встановлено пластмасовий стабілізатор, в якій головна частина стабілізатора має циліндричний виступ, а осьовий отвір корпуса кулі має діаметр, рівний діаметру циліндричного виступу стабілізатора, причому стабілізатор і корпус кулі з'єднані роз'ємно. Стійкий політ кулі забезпечується лише стабілізатором. Конфігурація головної частини кулі не сприяє стабілізації кулі у польоті по траєкторії. Дана куля має не високі балістичні характеристики. Відома куля (Патент України № 55270, МПК F42B 7/10, опубл. 17.03.2003, Бюл. № 3, 2003 р.) що включає набірну вражаючу частину, пластмасовий контейнер-обтюратор, в якому її розміщено, та пластмасове оперення, в якій вражаюча частина кулі виконана у вигляді циліндра, який розрізаний двома площинами, що проходять через діаметр його першої основи та через кінці перпендикулярного діаметра другої основи, а контейнер-обтюратор виконаний у вигляді суцільного стакана з гвинтовою нарізкою та ущільнювальними кільцями, а оперення закріплено до контейнера - обтюратора із можливістю роз'єднання. В таких кулях пластикові деталі навантажуються тиском під час пострілу і значно деформуються, що призводить до зниження точності при стрільбі ними. З рівня техніки відомі комбіновані кулі, що виконані з непластичного металу та пластику, наприклад, куля HEXOLIT32 (виробник фірма DDUPLEX див. матеріали сайту http.//ddupleks.com/index.php/ru/12-70-caliber/hexolit-32.htmll.) Дана куля має складові частини: пластиковий обтюратор-стабілізатор знизу, металеву головну частину кулі та пластиковий обтюратор головної частини. Те, що в головній частині цієї кулі так само використовується пластик, не суттєво для прикладу. Його використання обумовлено особливостями запрограмованої дії по цілі. Під час пострілу кулею такої конструкції, нижня (пластикова) частина кулі - обтюратор-стабілізатор, навантажена ззаду тиском порохових газів, а з переду динамічним навантаженням основної маси - металевої складової кулі, що неминуче призводить до її деформації. Ця деформація має корисну складову - забезпечує обтюрацію кулі під час руху стволом та негативну - під час руху траєкторією неоднаковість деформації пластикового обтюратора-стабілізатора призводить до зростання розсіювання куль. Відома куля каліберна (Патент на корисну модель РФ № 31439, МПК F42B 7/00, опубл. 10.08.2003 p.), яку вибрано за прототип, що містить головну і хвостову частини, ведучі паски, внутрішню порожнину, в якій головна частина обтічної форми має один, а хвостова частина два провідних паска, а глуха порожнина утворена конусом зі звуженням до головної частини. Дана куля виконується пустотілою та споряджається в пластмасову або паперову гільзу. Відома куля виготовляється з свинцевого сплаву з високим вмістом сурми та має спеціальне покриття. Конструкція даної кулі не забезпечує стійке положення кулі при виході зі ствола, що знижує її балістичні властивості. Крім цього недоліком відомої конструкції є погане обтікання зустрічного потоку повітря, куля при пострілі зустрічає більше повітря, що значно впливає на дальність польоту і швидкість. Підвищений аеродинамічний опір, через перекидання в повітрі при невеликих швидкостях, призводить до нетривалого збереженню високої кінетичної енергії, необхідної для ураження великих тварин. В основу корисної моделі поставлена задача створення каліберної кулі для вогнепальної гладкоствольної зброї з високими балістичними властивостями та здатною пробивати будь-які тверді перепони, з одночасним забезпеченням високої зупиняючої сили та нових покращених властивостей в залежності від виконання металевого тіла з різних матеріалів. Поставлена задача вирішується тим, що запропонована каліберна куля для вогнепальної гладкоствольної зброї, що містить головну і хвостову частини та включає металеве тіло і пластикову оболонку, яка виконана в вигляді стакана з одним ведучим паском, в якій, згідно з корисною моделлю, металеве тіло кулі виконане грибоподібної форми з відкритою головною частиною, яка має форму циліндра або усіченого конуса, причому поверхня хвостової частини металевого тіла кулі знаходиться в контакті з порожниною пластикового стабілізатора та утримується за допомогою пресової посадки, а на зовнішній поверхні пластикової оболонки виконані поздовжні пази з утворенням стабілізуючих та центруючих ребер. Крім цього пластикова оболонка виконана з розвиненим стабілізатором та одним ведучим паском в хвостовій частині та виконує функцію обтюратора. Крім цього металеве тіло кулі може бути виготовлене як з матеріалу, що має високу міцність, твердість і велику питому вагу і вибраного з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів. 1 UA 91359 U 5 10 15 20 25 30 35 40 45 50 55 Крім цього пластиковий стабілізатор виготовлений з поліформальдегіду (РОМ). Виконання металевого тіла запропонованої форми забезпечує покращення балістичних властивостей кулі, внаслідок чого забезпечується висока точність стрільби. Також, запропоновані кулі виготовляються без великих витрат. Виконання на зовнішній поверхні пластикової оболонки поздовжніх стабілізуючих/центруючих ребер сприяє стабільному польоту кулі та збільшенню прицільної дальності і практично не відхилення від заданої мети при зачіпанні за кущі і гілки (мінімальний рикошет). Виготовлення металевого тіла кулі з матеріалу, що має високу міцність, твердість і велику питому вагу і вибраного з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів, дозволяє використовувати запропоновану кулю для потужної зброї, що робить її універсальною та здатною пробивати будь-які тверді перепони. Для забезпечення центрування кулі під час руху каналами ствола, пластиковий стабілізатор виготовляють з ребрами, які можуть обтискатися під час руху каналом ствола. Розподіл маси елементів кулі, їх форма, а також форма запропонованої кулі у зборі, сприяють покращенню балістичних властивостей, зниження її аеродинамічного опору та забезпечують підвищення точності стрільби. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено зовнішній вид запропонованої каліберної кулі, а на Фіг. 2 - поперечний переріз кулі. Каліберна куля (див. Фіг. 1-2) містить головну 1 і хвостову 2 частини. Куля включає металеве тіло 3 і пластикову оболонку-стабілізатор 4, який виконаний в вигляді стакана. Металеве тіло 3 кулі виконане грибоподібної форми з відкритою головною частиною 5, яка має форму циліндра або усіченого конуса, та з хвостовою частиною 6. Поверхня хвостової частини 6 металевого тіла кулі знаходиться в контакті з порожниною пластикового стабілізатора 4 та утримується за допомогою пресової посадки. На зовнішній поверхні пластикової оболонки (стабілізатора) 4 виконані поздовжні пази з утворенням стабілізуючих/центруючих ребер 7. Дані ребра 7 можуть бути виконані в будь-якій кількості і різними комбінаціями прямими або з нахилом, в перерізі прямокутними, напівкруглими, трапецієподібними, що необхідно для центрування кулі щодо внутрішньої поверхні каналу ствола зброї. Також на зовнішній поверхні пластикової оболонки 4 виконаний ведучий пасок 8, який є в хвостовій 2 частині кулі. Конструктивне з'єднання металевого тіла 3 кулі з пластиковою оболонкою 4 здійснюють за допомогою пресової посадки. В момент пострілу, хвостова частина 2 пластикового стабілізатора 4, що виконує функцію обтюратора, і яка виконана з внутрішньою порожниною, розширюється, чим забезпечує усунення порохових газів крізь тіло кулі, тобто створюється внутрішня герметизація. А пластиковий стабілізатор 4 починає рухатися, і при цьому хвостова частина 6 металевого тіла 3 кулі під дією аеродинамічних сил запресовується остаточно в порожнині пластикового стабілізатора 4, що приводить до збільшення амортизації та зниження внутрішнього тиску. Крім цього у кулі відсутні деформації і перекоси, а центр мас зміщений до головної 5 частини металевого тіла 3 і знаходиться на загальній осі обертання, відповідно дестабілізуючий момент сил мінімальний. Ці фактори забезпечують надійну стійкість і стабілізацію польоту кулі. Діаметр головної частини 5 металевого тіла 3 кулі виконаний меншим діаметра каналу ствола, що є важливим для уникнення контакту твердого металу з поверхнею ствола. Запропонована каліберна куля спричиняє мінімальної шкоди довкіллю, так як метал для її складової вибрано з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів, які є екологічно безпечними. Куля має вигляд звичайних боєприпасів з оболонкою і з тією перевагою, що фактично, відстріляна куля має вигляд, вагу та форму кулі, що не була відстріляною, зберігає повну масу та аеродинамічну форму, що є унікальним для каліберних куль будь-якої конструкції. Куля може бути виконана для всіх калібрів гладкоствольної зброї. Запропонована будова кулі забезпечує наступні важливі властивості: - простоту та технологічність виготовлення, низьку вартість; - високі балістичні властивості; - є універсальна та здатна пробивати будь-які тверді перепони; - здатність обтискатися у дульних звуженнях зі збереженням форми та не допускаючи контакту металевого тіла кулі з внутрішньою поверхнею каналу ствола; - має значну зупиняючу дію; - можливістю застосування у гладкоствольній мисливській або спортивній зброї зі стволами як циліндричними, так і з чоками. 60 2 UA 91359 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Каліберна куля для вогнепальної гладкоствольної зброї, що містить головну і хвостову частини та включає металеве тіло і пластикову оболонку, яка виконана в вигляді стакана з одним ведучим паском, яка відрізняється тим, що металеве тіло кулі виконане грибоподібної форми з відкритою головною частиною, яка має форму циліндра або усіченого конуса, причому поверхня хвостової частини металевого тіла кулі знаходиться в контакті з порожниною пластикового стабілізатора та утримується за допомогою пресової посадки, а на зовнішній поверхні пластикової оболонки виконані поздовжні пази з утворенням стабілізуючих та центруючих ребер. 2. Каліберна куля за п. 1, яка відрізняється тим, що пластикова оболонка виконана з розвиненим стабілізатором та одним ведучим паском в хвостовій частині та виконує функцію обтюратора. 3. Каліберна куля за пп. 1-2, яка відрізняється тим, що металеве тіло кулі може бути виготовлене як з матеріалу, що має високу міцність, твердість і велику питому вагу і вибраного з групи, що включає сталь, загартовану сталь, латунь, бронзу, мідь, вольфрам і спечені карбіди металів. 4. Каліберна куля за пп. 1-3, яка відрізняється тим, що пластиковий стабілізатор виготовлений з поліформальдегіду (РОМ). 3 UA 91359 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
