Кутомір для вимірювання рухливості в шийному відділі хребта

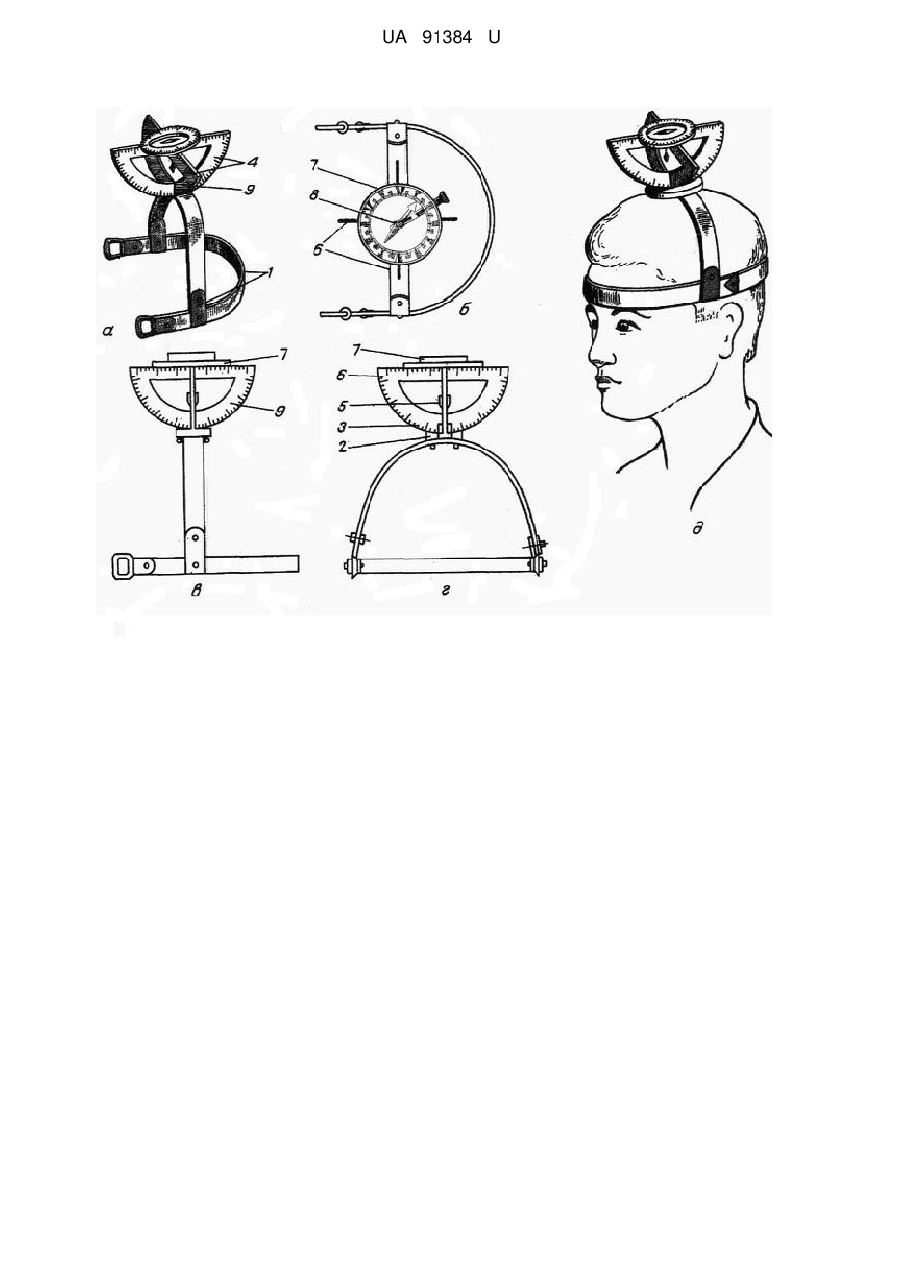

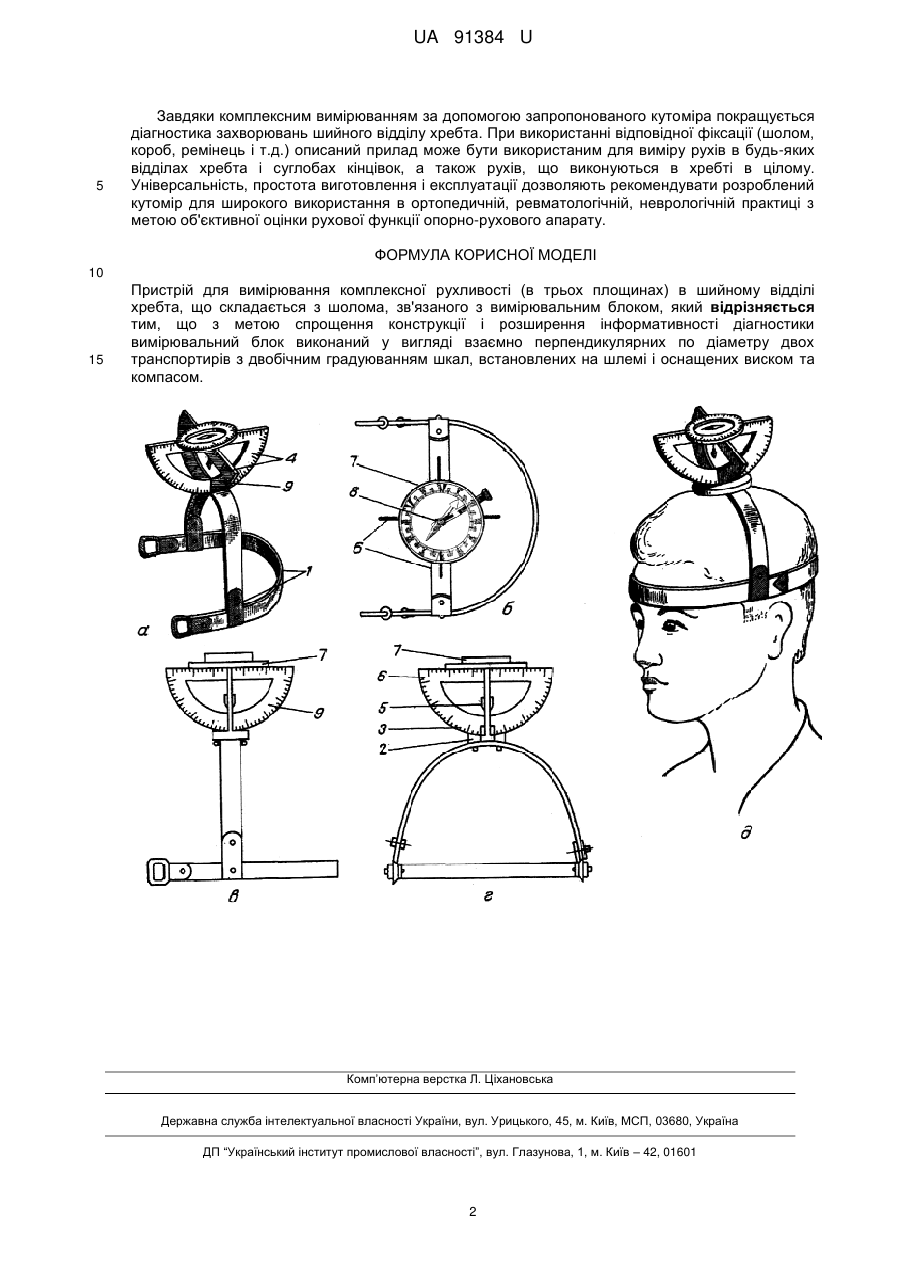

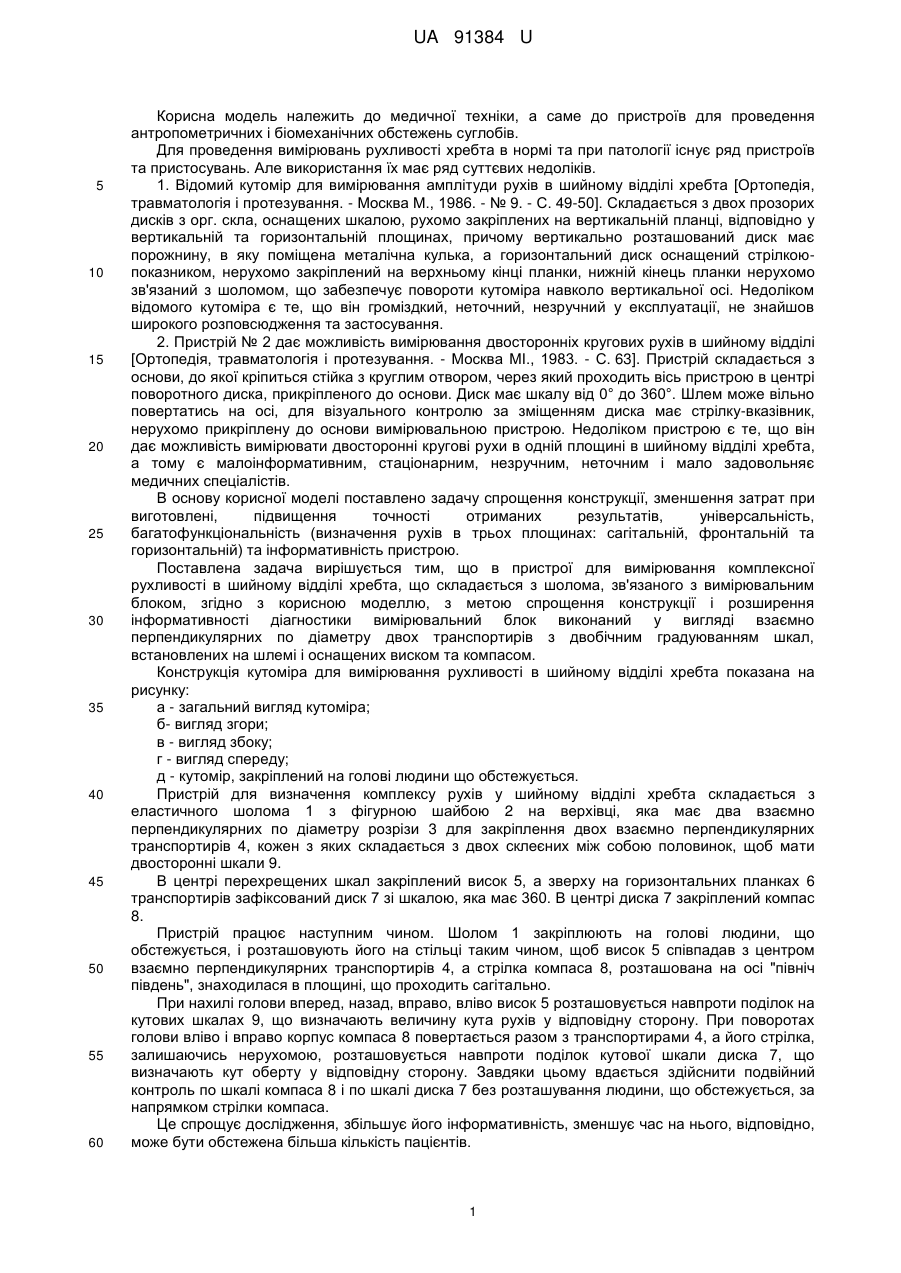

Реферат: Кутомір для вимірювання комплексної рухливості в шийному відділі хребта містить шолом, зв'язаний з вимірювальним блоком. З метою спрощення конструкції і розширення інформативності діагностики вимірювальний блок виконаний у вигляді взаємно перпендикулярних по діаметру двох транспортирів з двобічним градуюванням шкал, встановлених на шлемі і оснащених виском та компасом. UA 91384 U (54) КУТОМІР ДЛЯ ВИМІРЮВАННЯ РУХЛИВОСТІ В ШИЙНОМУ ВІДДІЛІ ХРЕБТА UA 91384 U UA 91384 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв для проведення антропометричних і біомеханічних обстежень суглобів. Для проведення вимірювань рухливості хребта в нормі та при патології існує ряд пристроїв та пристосувань. Але використання їх має ряд суттєвих недоліків. 1. Відомий кутомір для вимірювання амплітуди рухів в шийному відділі хребта [Ортопедія, травматологія і протезування. - Москва M., 1986. - № 9. - С. 49-50]. Складається з двох прозорих дисків з орг. скла, оснащених шкалою, рухомо закріплених на вертикальній планці, відповідно у вертикальній та горизонтальній площинах, причому вертикально розташований диск має порожнину, в яку поміщена металічна кулька, а горизонтальний диск оснащений стрілкоюпоказником, нерухомо закріплений на верхньому кінці планки, нижній кінець планки нерухомо зв'язаний з шоломом, що забезпечує повороти кутоміра навколо вертикальної осі. Недоліком відомого кутоміра є те, що він громіздкий, неточний, незручний у експлуатації, не знайшов широкого розповсюдження та застосування. 2. Пристрій № 2 дає можливість вимірювання двосторонніх кругових рухів в шийному відділі [Ортопедія, травматологія і протезування. - Москва МІ., 1983. - С. 63]. Пристрій складається з основи, до якої кріпиться стійка з круглим отвором, через який проходить вісь пристрою в центрі поворотного диска, прикріпленого до основи. Диск має шкалу від 0° до 360°. Шлем може вільно повертатись на осі, для візуального контролю за зміщенням диска має стрілку-вказівник, нерухомо прикріплену до основи вимірювальною пристрою. Недоліком пристрою є те, що він дає можливість вимірювати двосторонні кругові рухи в одній площині в шийному відділі хребта, а тому є малоінформативним, стаціонарним, незручним, неточним і мало задовольняє медичних спеціалістів. В основу корисної моделі поставлено задачу спрощення конструкції, зменшення затрат при виготовлені, підвищення точності отриманих результатів, універсальність, багатофункціональність (визначення рухів в трьох площинах: сагітальній, фронтальній та горизонтальній) та інформативність пристрою. Поставлена задача вирішується тим, що в пристрої для вимірювання комплексної рухливості в шийному відділі хребта, що складається з шолома, зв'язаного з вимірювальним блоком, згідно з корисною моделлю, з метою спрощення конструкції і розширення інформативності діагностики вимірювальний блок виконаний у вигляді взаємно перпендикулярних по діаметру двох транспортирів з двобічним градуюванням шкал, встановлених на шлемі і оснащених виском та компасом. Конструкція кутоміра для вимірювання рухливості в шийному відділі хребта показана на рисунку: а - загальний вигляд кутоміра; б- вигляд згори; в - вигляд збоку; г - вигляд спереду; д - кутомір, закріплений на голові людини що обстежується. Пристрій для визначення комплексу рухів у шийному відділі хребта складається з еластичного шолома 1 з фігурною шайбою 2 на верхівці, яка має два взаємно перпендикулярних по діаметру розрізи 3 для закріплення двох взаємно перпендикулярних транспортирів 4, кожен з яких складається з двох склеєних між собою половинок, щоб мати двосторонні шкали 9. В центрі перехрещених шкал закріплений висок 5, а зверху на горизонтальних планках 6 транспортирів зафіксований диск 7 зі шкалою, яка має 360. В центрі диска 7 закріплений компас 8. Пристрій працює наступним чином. Шолом 1 закріплюють на голові людини, що обстежується, і розташовують його на стільці таким чином, щоб висок 5 співпадав з центром взаємно перпендикулярних транспортирів 4, а стрілка компаса 8, розташована на осі "північ південь", знаходилася в площині, що проходить сагітально. При нахилі голови вперед, назад, вправо, вліво висок 5 розташовується навпроти поділок на кутових шкалах 9, що визначають величину кута рухів у відповідну сторону. При поворотах голови вліво і вправо корпус компаса 8 повертається разом з транспортирами 4, а його стрілка, залишаючись нерухомою, розташовується навпроти поділок кутової шкали диска 7, що визначають кут оберту у відповідну сторону. Завдяки цьому вдається здійснити подвійний контроль по шкалі компаса 8 і по шкалі диска 7 без розташування людини, що обстежується, за напрямком стрілки компаса. Це спрощує дослідження, збільшує його інформативність, зменшує час на нього, відповідно, може бути обстежена більша кількість пацієнтів. 1 UA 91384 U 5 Завдяки комплексним вимірюванням за допомогою запропонованого кутоміра покращується діагностика захворювань шийного відділу хребта. При використанні відповідної фіксації (шолом, короб, ремінець і т.д.) описаний прилад може бути використаним для виміру рухів в будь-яких відділах хребта і суглобах кінцівок, а також рухів, що виконуються в хребті в цілому. Універсальність, простота виготовлення і експлуатації дозволяють рекомендувати розроблений кутомір для широкого використання в ортопедичній, ревматологічній, неврологічній практиці з метою об'єктивної оцінки рухової функції опорно-рухового апарату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для вимірювання комплексної рухливості (в трьох площинах) в шийному відділі хребта, що складається з шолома, зв'язаного з вимірювальним блоком, який відрізняється тим, що з метою спрощення конструкції і розширення інформативності діагностики вимірювальний блок виконаний у вигляді взаємно перпендикулярних по діаметру двох транспортирів з двобічним градуюванням шкал, встановлених на шлемі і оснащених виском та компасом. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
