Спосіб виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю

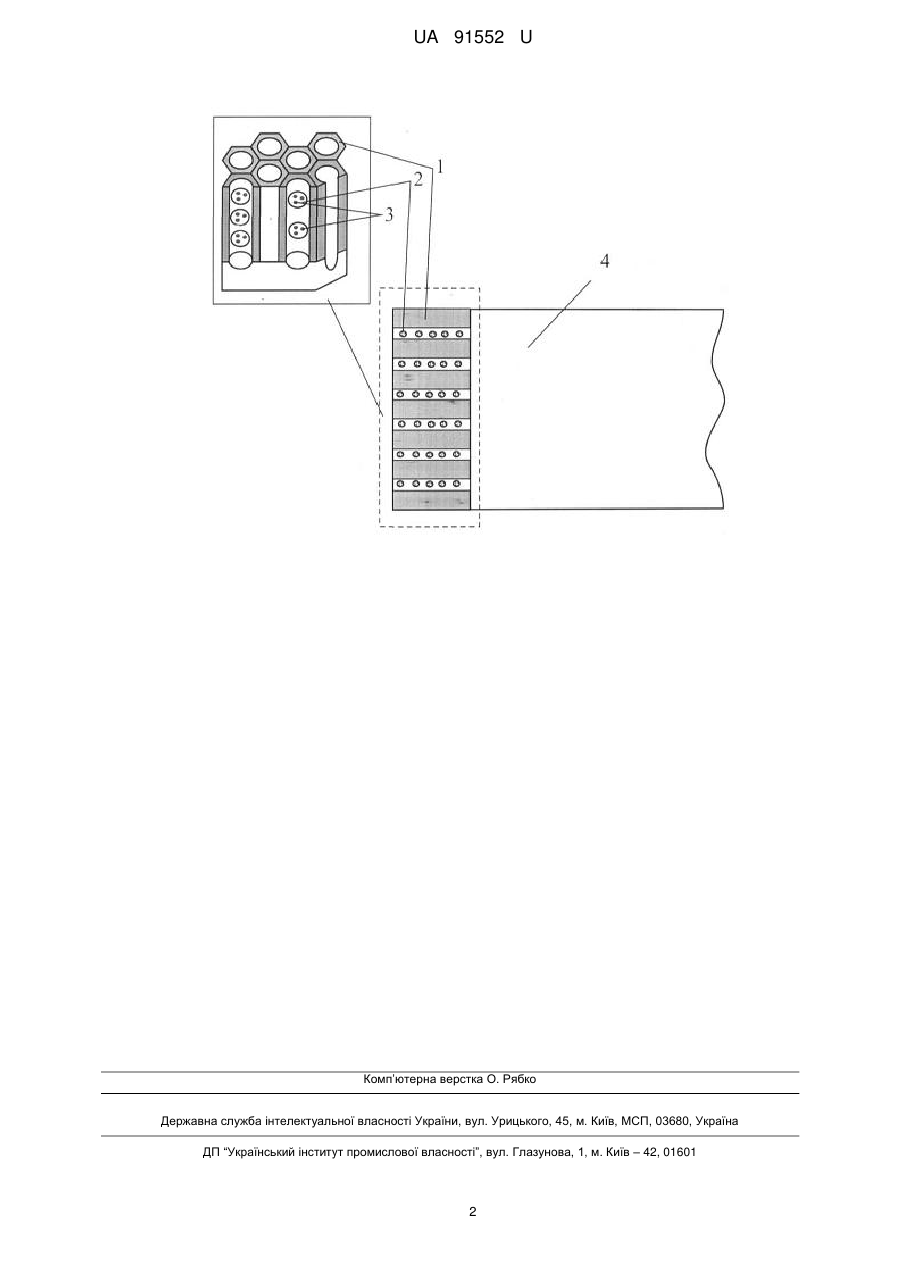

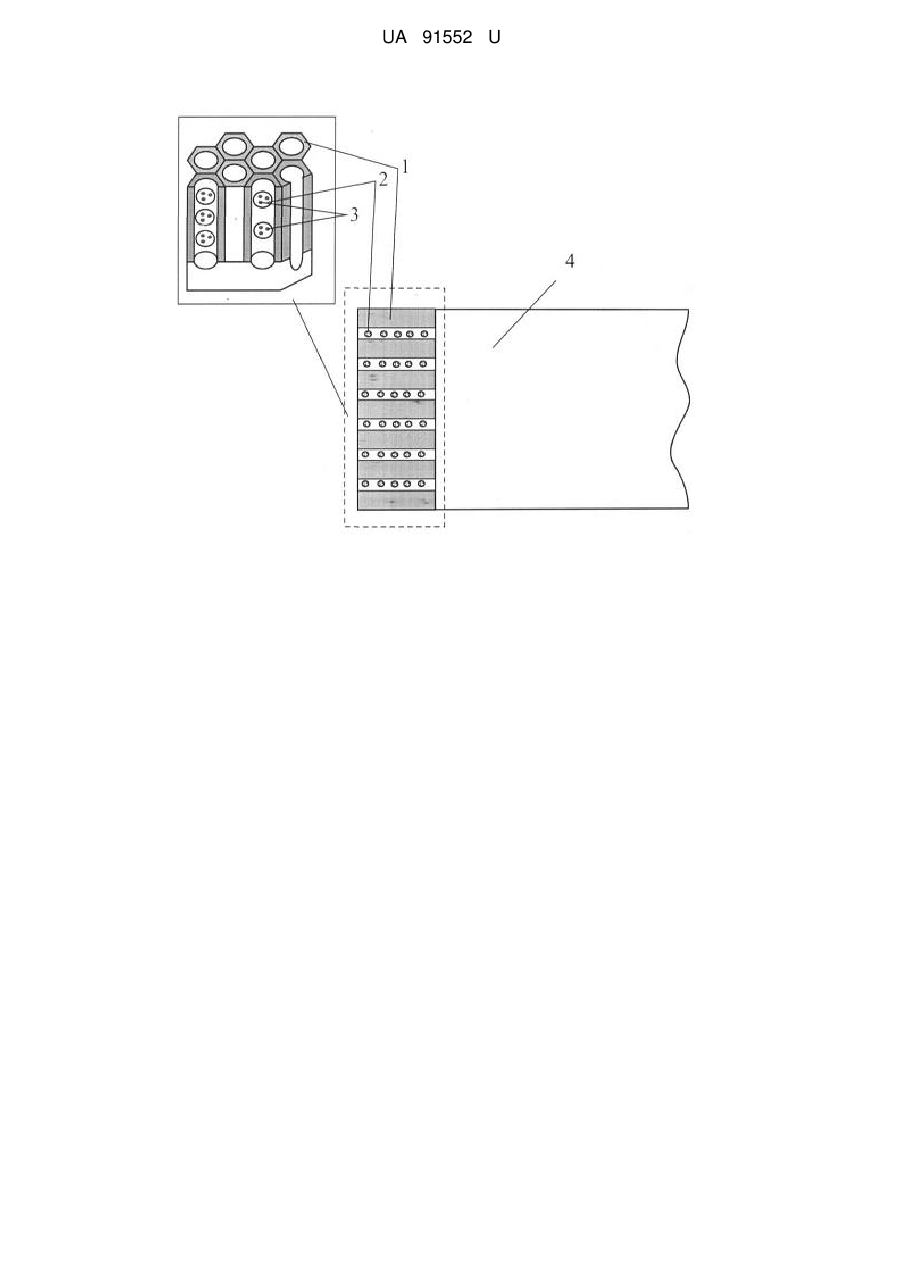

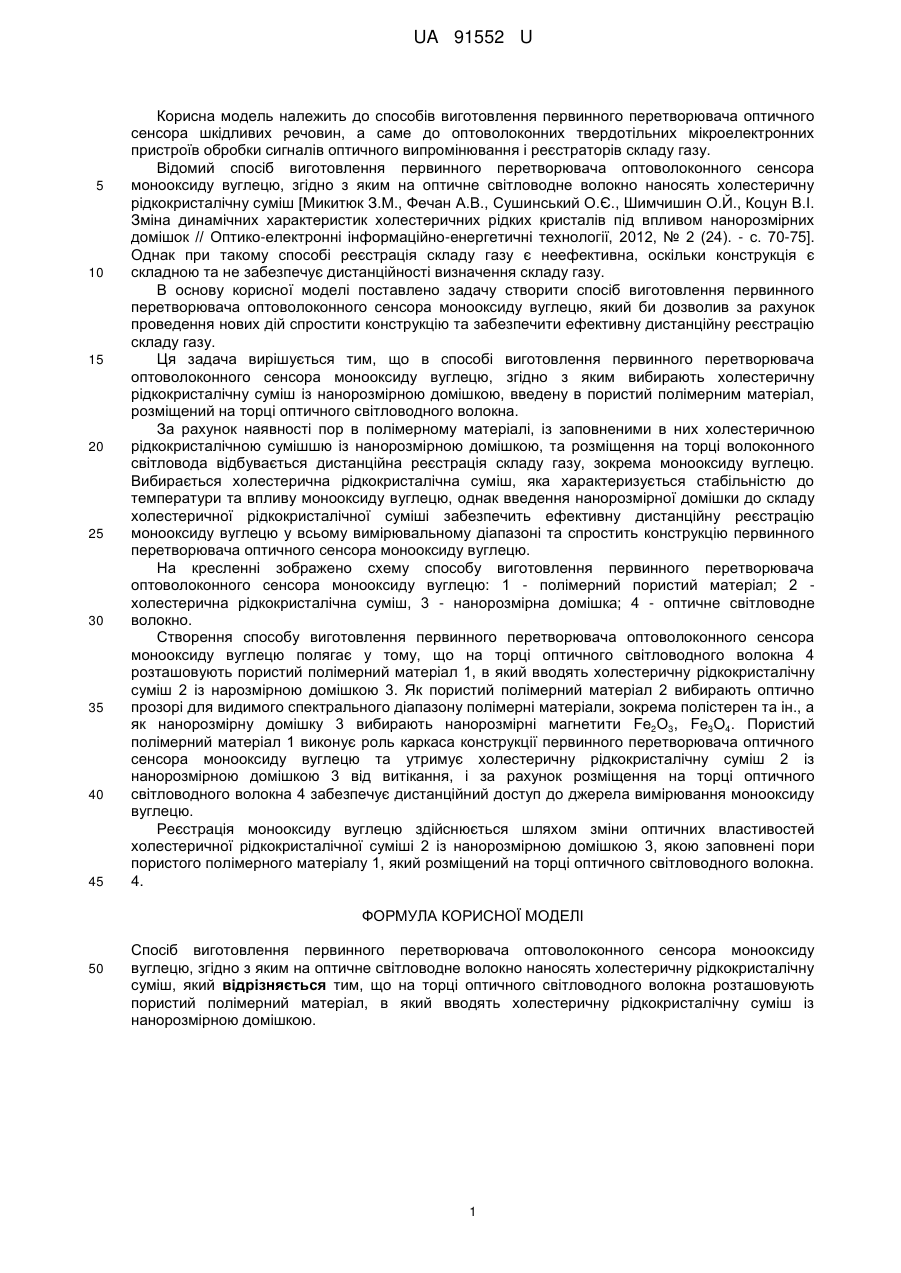

Реферат: Спосіб виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю, згідно з яким на оптичне світловодне волокно наносять холестеричну рідкокристалічну суміш, причому на торці оптичного світловодного волокна розташовують пористий полімерний матеріал, в який вводять холестеричну рідкокристалічну суміш із нанорозмірною домішкою. UA 91552 U (12) UA 91552 U UA 91552 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до способів виготовлення первинного перетворювача оптичного сенсора шкідливих речовин, а саме до оптоволоконних твердотільних мікроелектронних пристроїв обробки сигналів оптичного випромінювання і реєстраторів складу газу. Відомий спосіб виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю, згідно з яким на оптичне світловодне волокно наносять холестеричну рідкокристалічну суміш [Микитюк З.М., Фечан А.В., Сушинський О.Є., Шимчишин О.Й., Коцун В.І. Зміна динамічних характеристик холестеричних рідких кристалів під впливом нанорозмірних домішок // Оптико-електронні інформаційно-енергетичні технології, 2012, № 2 (24). - с. 70-75]. Однак при такому способі реєстрація складу газу є неефективна, оскільки конструкція є складною та не забезпечує дистанційності визначення складу газу. В основу корисної моделі поставлено задачу створити спосіб виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю, який би дозволив за рахунок проведення нових дій спростити конструкцію та забезпечити ефективну дистанційну реєстрацію складу газу. Ця задача вирішується тим, що в способі виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю, згідно з яким вибирають холестеричну рідкокристалічну суміш із нанорозмірною домішкою, введену в пористий полімерним матеріал, розміщений на торці оптичного світловодного волокна. За рахунок наявності пор в полімерному матеріалі, із заповненими в них холестеричною рідкокристалічною сумішшю із нанорозмірною домішкою, та розміщення на торці волоконного світловода відбувається дистанційна реєстрація складу газу, зокрема монооксиду вуглецю. Вибирається холестерична рідкокристалічна суміш, яка характеризується стабільністю до температури та впливу монооксиду вуглецю, однак введення нанорозмірної домішки до складу холестеричної рідкокристалічної суміші забезпечить ефективну дистанційну реєстрацію монооксиду вуглецю у всьому вимірювальному діапазоні та спростить конструкцію первинного перетворювача оптичного сенсора монооксиду вуглецю. На кресленні зображено схему способу виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю: 1 - полімерний пористий матеріал; 2 холестерична рідкокристалічна суміш, 3 - нанорозмірна домішка; 4 - оптичне світловодне волокно. Створення способу виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю полягає у тому, що на торці оптичного світловодного волокна 4 розташовують пористий полімерний матеріал 1, в який вводять холестеричну рідкокристалічну суміш 2 із нарозмірною домішкою 3. Як пористий полімерний матеріал 2 вибирають оптично прозорі для видимого спектрального діапазону полімерні матеріали, зокрема полістерен та ін., а як нанорозмірну домішку 3 вибирають нанорозмірні магнетити Fе2О3, Fe3O4. Пористий полімерний матеріал 1 виконує роль каркаса конструкції первинного перетворювача оптичного сенсора монооксиду вуглецю та утримує холестеричну рідкокристалічну суміш 2 із нанорозмірною домішкою 3 від витікання, і за рахунок розміщення на торці оптичного світловодного волокна 4 забезпечує дистанційний доступ до джерела вимірювання монооксиду вуглецю. Реєстрація монооксиду вуглецю здійснюється шляхом зміни оптичних властивостей холестеричної рідкокристалічної суміші 2 із нанорозмірною домішкою 3, якою заповнені пори пористого полімерного матеріалу 1, який розміщений на торці оптичного світловодного волокна. 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб виготовлення первинного перетворювача оптоволоконного сенсора монооксиду вуглецю, згідно з яким на оптичне світловодне волокно наносять холестеричну рідкокристалічну суміш, який відрізняється тим, що на торці оптичного світловодного волокна розташовують пористий полімерний матеріал, в який вводять холестеричну рідкокристалічну суміш із нанорозмірною домішкою. 1 UA 91552 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
