Боєприпас нелетальної дії

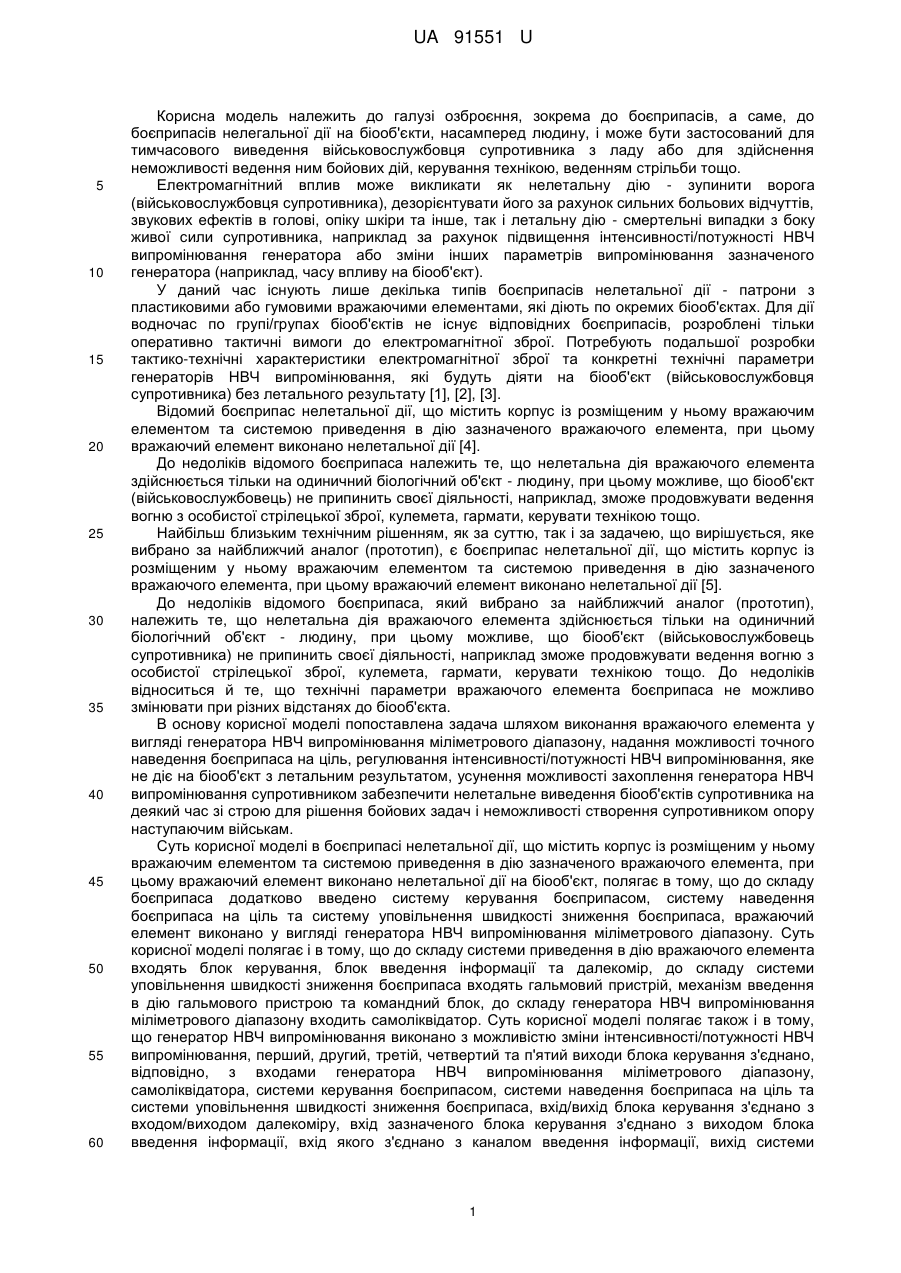

Реферат: Боєприпас нелетальної дії містить корпус із розміщеними у ньому вражаючим елементом та системою приведення в дію зазначеного вражаючого елемента, при цьому вражаючий елемент виконано нелетальної дії, причому систему приведення в дію вражаючого елемента з'єднано з вражаючим елементом. До складу боєприпаса додатково введено систему керування боєприпасом, систему наведення боєприпаса на ціль та систему уповільнення швидкості зниження боєприпаса, вражаючий елемент виконано у вигляді генератора НВЧ випромінювання міліметрового діапазону. UA 91551 U (12) UA 91551 U UA 91551 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до боєприпасів, а саме, до боєприпасів нелегальної дії на біооб'єкти, насамперед людину, і може бути застосований для тимчасового виведення військовослужбовця супротивника з ладу або для здійснення неможливості ведення ним бойових дій, керування технікою, веденням стрільби тощо. Електромагнітний вплив може викликати як нелетальну дію - зупинити ворога (військовослужбовця супротивника), дезорієнтувати його за рахунок сильних больових відчуттів, звукових ефектів в голові, опіку шкіри та інше, так і летальну дію - смертельні випадки з боку живої сили супротивника, наприклад за рахунок підвищення інтенсивності/потужності НВЧ випромінювання генератора або зміни інших параметрів випромінювання зазначеного генератора (наприклад, часу впливу на біооб'єкт). У даний час існують лише декілька типів боєприпасів нелетальної дії - патрони з пластиковими або гумовими вражаючими елементами, які діють по окремих біооб'єктах. Для дії водночас по групі/групах біооб'єктів не існує відповідних боєприпасів, розроблені тільки оперативно тактичні вимоги до електромагнітної зброї. Потребують подальшої розробки тактико-технічні характеристики електромагнітної зброї та конкретні технічні параметри генераторів НВЧ випромінювання, які будуть діяти на біооб'єкт (військовослужбовця супротивника) без летального результату [1], [2], [3]. Відомий боєприпас нелетальної дії, що містить корпус із розміщеним у ньому вражаючим елементом та системою приведення в дію зазначеного вражаючого елемента, при цьому вражаючий елемент виконано нелетальної дії [4]. До недоліків відомого боєприпаса належить те, що нелетальна дія вражаючого елемента здійснюється тільки на одиничний біологічний об'єкт - людину, при цьому можливе, що біооб'єкт (військовослужбовець) не припинить своєї діяльності, наприклад, зможе продовжувати ведення вогню з особистої стрілецької зброї, кулемета, гармати, керувати технікою тощо. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є боєприпас нелетальної дії, що містить корпус із розміщеним у ньому вражаючим елементом та системою приведення в дію зазначеного вражаючого елемента, при цьому вражаючий елемент виконано нелетальної дії [5]. До недоліків відомого боєприпаса, який вибрано за найближчий аналог (прототип), належить те, що нелетальна дія вражаючого елемента здійснюється тільки на одиничний біологічний об'єкт - людину, при цьому можливе, що біооб'єкт (військовослужбовець супротивника) не припинить своєї діяльності, наприклад зможе продовжувати ведення вогню з особистої стрілецької зброї, кулемета, гармати, керувати технікою тощо. До недоліків відноситься й те, що технічні параметри вражаючого елемента боєприпаса не можливо змінювати при різних відстанях до біооб'єкта. В основу корисної моделі попоставлена задача шляхом виконання вражаючого елемента у вигляді генератора НВЧ випромінювання міліметрового діапазону, надання можливості точного наведення боєприпаса на ціль, регулювання інтенсивності/потужності НВЧ випромінювання, яке не діє на біооб'єкт з летальним результатом, усунення можливості захоплення генератора НВЧ випромінювання супротивником забезпечити нелетальне виведення біооб'єктів супротивника на деякий час зі строю для рішення бойових задач і неможливості створення супротивником опору наступаючим військам. Суть корисної моделі в боєприпасі нелетальної дії, що містить корпус із розміщеним у ньому вражаючим елементом та системою приведення в дію зазначеного вражаючого елемента, при цьому вражаючий елемент виконано нелетальної дії на біооб'єкт, полягає в тому, що до складу боєприпаса додатково введено систему керування боєприпасом, систему наведення боєприпаса на ціль та систему уповільнення швидкості зниження боєприпаса, вражаючий елемент виконано у вигляді генератора НВЧ випромінювання міліметрового діапазону. Суть корисної моделі полягає і в тому, що до складу системи приведення в дію вражаючого елемента входять блок керування, блок введення інформації та далекомір, до складу системи уповільнення швидкості зниження боєприпаса входять гальмовий пристрій, механізм введення в дію гальмового пристрою та командний блок, до складу генератора НВЧ випромінювання міліметрового діапазону входить самоліквідатор. Суть корисної моделі полягає також і в тому, що генератор НВЧ випромінювання виконано з можливістю зміни інтенсивності/потужності НВЧ випромінювання, перший, другий, третій, четвертий та п'ятий виходи блока керування з'єднано, відповідно, з входами генератора НВЧ випромінювання міліметрового діапазону, самоліквідатора, системи керування боєприпасом, системи наведення боєприпаса на ціль та системи уповільнення швидкості зниження боєприпаса, вхід/вихід блока керування з'єднано з входом/виходом далекоміру, вхід зазначеного блока керування з'єднано з виходом блока введення інформації, вхід якого з'єднано з каналом введення інформації, вихід системи 1 UA 91551 U 5 10 15 20 25 30 35 40 45 50 55 наведення боєприпаса на ціль з'єднано з другим входом системи керування боєприпасом, безпосередньо в системі уповільнення швидкості зниження боєприпаса п'ятий вихід блока керування з'єднано з гальмовим пристроєм послідовно через командний блок та механізм введення в дію гальмового пристрою. Новим в корисній моделі є те, що боєприпас виконано за формою або снаряду, або бомби, або ракети, а гальмовий пристрій виконано у вигляді або парашута, або іншого за конструкцією пристрою, що збільшує аеродинамічний опір корпусу боєприпаса і стабілізує боєприпас у польоті за вертикаллю. Рішення технічної задачі в боєприпасі нелегальної дії, що заявляється, дійсно можливе, тому що: - шляхом введення до складу боєприпаса системи керування боєприпасом забезпечується керування боєприпасом при його польоті по балістичній траєкторії та/чи при підльоті до цілі, коректування польоту боєприпаса з розміщеним на ньому генератором НВЧ випромінювання до моменту збігу напрямку осі пелюстка НВЧ випромінювання з вертикаллю; - шляхом введення до складу боєприпаса системи наведення боєприпаса на ціль забезпечується точність наведення боєприпаса на ціль; - шляхом введення до складу боєприпаса системи уповільнення швидкості зниження боєприпаса забезпечується зменшення швидкості наближення до цілі для максимального ефекту дії на біооб'єкт НВЧ випромінювання міліметрового діапазону; - шляхом виконання вражаючого елемента у виді генератора НВЧ випромінювання міліметрового діапазону забезпечується нелетальна дія на біооб'єкт (військовослужбовця супротивника); - шляхом введення до складу системи приведення в дію вражаючого елемента блока керування забезпечується введення в дію генератора НВЧ випромінювання міліметрового діапазону при моменті збігу напрямку осі пелюстка НВЧ випромінювання (генератора НВЧ випромінювання) з вертикаллю; - шляхом введення до складу системи приведення в дію вражаючого елемента блока введення інформації забезпечується програмування генератора НВЧ випромінювання міліметрового діапазону та блока керування; - шляхом введення далекоміра до складу системи приведення в дію вражаючого елемента забезпечується розрахунок висоти приведення в дію генератора НВЧ випромінювання міліметрового діапазону та зміну інтенсивності/потужності НВЧ випромінювання генератора НВЧ випромінювання міліметрового діапазону при зменшенні висоти (дальності) до біооб'єкта (військовослужбовця супротивника), щоб інтенсивність/потужність НВЧ випромінювання не перевищувала небезпечну величину для зазначеного біооб'єкта; - шляхом введення до складу системи уповільнення швидкості зниження боєприпаса гальмового пристрою, забезпечується збільшення часу дії на біооб'єкт (військовослужбовця супротивника) НВЧ випромінювання міліметрового діапазону, що випромінюється генератором НВЧ випромінювання; - шляхом введення до складу системи уповільнення швидкості зниження боєприпаса механізму введення в дію гальмового пристрою забезпечується зменшення швидкості зниження боєприпаса, що, у свою чергу, забезпечує збільшення часу дії на біооб'єкт (військовослужбовця супротивника) НВЧ випромінювання міліметрового діапазону; - шляхом введення до складу системи уповільнення швидкості зниження боєприпаса командного блока забезпечується введення в дію гальмового пристрою для зменшення швидкості зниження боєприпаса; - шляхом введення самоліквідатора до складу генератора НВЧ випромінювання міліметрового діапазону, забезпечується усунення можливості захвату генератора НВЧ випромінювання міліметрового діапазону супротивником для використання проти сторони, що його застосувала першою; - шляхом виконання генератора НВЧ випромінювання з можливістю зміни інтенсивності/потужності НВЧ випромінювання, забезпечується корегування інтенсивність/потужність НВЧ випромінювання на біооб'єкт (військовослужбовця супротивника), щоб вона не перевищувала небезпечну величину НВЧ випромінювання для зазначеного біооб'єкта при зменшенні відстані між боєприпасом, що знижується, та біооб'єктом; - шляхом виконання боєприпаса за формою або снаряду, або бомби, або ракети забезпечується можливість застосування різних за типом засобів доставки генератора НВЧ випромінювання міліметрового діапазону у зону розміщення особового складу супротивника. Таким чином боєприпас нелетальної дії, що заявляється, відповідає критерію корисної моделі "новизна". 2 UA 91551 U 5 10 15 20 25 30 35 40 45 50 55 Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показано блок-схему боєприпаса нелегальної дії, що обрано за найближчий аналог (прототип), на Фіг. 2 показано блок-схему боєприпаса нелетальної дії, що заявляється, на Фіг. 3 показано боєприпас нелетальної дії, що заявляється, у вигляді снаряду, на Фіг. 4 показано боєприпас нелетальної дії, що заявляється, у вигляді бомби, на Фіг. 5 показано боєприпас нелетальної дії, що заявляється, у вигляді ракети, на Фіг. 6 показано конструктивно-компонувальну схему боєприпаса нелетальної дії, який виконано у вигляді ракети, на Фіг. 7 показано вигляд гальмового пристрою у вигляді парашута, на Фіг. 8 показано вигляд гальмового пристрою у вигляді пластин, на Фіг. 9-18 показано схеми бойового застосування боєприпаса нелетальної дії, на Фіг. 19 показано схему ліквідації боєприпаса нелетальної дії при його зниженні до зони розташування живої сили супротивника. Боєприпас (1) нелетальної дії, що заявляється (див. схему на Фіг. 2), використовується таким чином. Попередньо виготовляють боєприпас (1) нелетальної дії у вигляді, наприклад, снаряду, бомби або ракети (див., відповідно, схеми на Фіг. 3, 4, 5). Боєприпас (1) нелетальної дії, що заявляється, містить корпус (2) із розміщеними у ньому: - вражаючим елементом (3), який виконано нелетальної дії у виді генератора НВЧ випромінювання міліметрового діапазону (при цьому конструктивно і технологічно генератор (позиція 3) НВЧ випромінювання виконано з можливістю зміни інтенсивності/потужності НВЧ випромінювання (позиція "НВЧ") - див. схему на Фіг. 6); - системою (4) приведення в дію вражаючого елемента (3); - системою (5) керування боєприпасом (1); - системою (6) наведення боєприпаса (1) на ціль (позиція "Ц"); - системою (7) уповільнення швидкості зниження боєприпаса (1). Конструктивно до складу системи (4) приведення в дію вражаючого елемента (3) входять блок (8) керування, блок (9) введення інформації та далекомір (10) (див. блок-схему на Фіг. 2). Конструктивно до складу системи (7) уповільнення швидкості зниження боєприпаса (1) входять гальмовий пристрій (11), механізм (12) введення в дію гальмового пристрою (11) та командний блок (13) (див. блок-схему на Фіг. 2). Конструктивно до складу генератора (позиція 3) НВЧ випромінювання міліметрового діапазону входить самоліквідатор (14) - пристрій підривання (див. блок-схему на Фіг. 2). Конструктивно: - боєприпас (1) виконано за формою або снаряду (див. схему на Фіг. 3), або бомби (див. схему на Фіг. 4), або ракети (див. схему на Фіг. 5); - гальмовий пристрій (11) виконано у вигляді або парашута (див. схему на Фіг. 7), або іншого за конструкцією пристрою (див. схему на Фіг. 8) [6], що збільшує аеродинамічний опір корпусу (2) боєприпаса (1) і стабілізує боєприпас (1) у польоті за вертикаллю (позиція "В") при його зниженні до поверхні землі. Безпосередньо в боєприпасі (1) (див. блок-схему на Фіг. 2): - перший, другий, третій, четвертий та п'ятий виходи блока (8) керування з'єднано, відповідно, з входами генератора (3) НВЧ випромінювання міліметрового діапазону (відповідно, перший вихід з першим входом), самоліквідатора (14) (відповідно, другий вихід з входом самоліквідатора (14) через другий вхід генератора (3) НВЧ випромінювання), системи (5) керування боєприпасом (відповідно, третій вихід з першим входом), системи (6) наведення боєприпаса на ціль (позиція "Ц") та системи (7) уповільнення швидкості зниження боєприпаса (див. блок-схему на Фіг. 2); - вихід системи (6) наведення боєприпаса (1) на ціль з'єднано з другим входом системи (5) керування боєприпасом; - вхід/вихід блока (8) керування з'єднано з входом/виходом далекоміру (10) (див. блок-схему на Фіг. 2); - вихід блока (9) введення інформації з'єднано із входом блока (8) керування, а вхід блока (9) введення інформації з'єднано каналом "К" введення інформації із зовнішньою системою інформаційних параметрів (системою програмування) (на Фіг. 2 - не показано). Безпосередньо в системі (7) уповільнення швидкості зниження боєприпаса вихід командного блока (13) з'єднано із входом гальмового пристрою (11) через механізм (12) введення в дію гальмового пристрою (11), при цьому вхід командного блока (13) з'єднано із п'ятим виходом блока (8) керування (див. блок-схему на Фіг. 2). Боєприпас (1) нелетальної дії, що заявляється (див., відповідно, блок-схему на Фіг. 2 та схему на Фіг. 6), застосовується при веденні бойових дій таким чином. 3 UA 91551 U 5 10 15 20 25 30 35 40 45 50 55 60 Попередньо здійснюють (за допомогою розвідданих) визначення географічних координат зони (16) розташування/дислокації живої сили (15) супротивника (див. схему на Фіг. 9). Далі (в зоні підготовки засобу поразки - боєприпаса (1) несмертельної дії) по каналу "К" введення інформації через блок (9) введення інформації (що входить до складу системи (4) приведення в дію вражаючого елемента (3)) програмується блок (8) (див. схему на Фіг. 10): - задаються параметри НВЧ випромінювання міліметрового діапазону (інтенсивність, частотний і часовий інтервали НВЧ випромінювання, що не призводять до летального ураження біооб'єкта - військовослужбовця (15) супротивника), які буде використовувати генератор (3) НВЧ випромінювання міліметрового діапазону при зниженні боєприпаса (1) на всьому діапазоні висот зниження Н…Ні, щоб не перевищити максимально допустиму величину інтенсивності/потужності НВЧ випромінювання (позиція "НВЧ") для біооб'єкта (людини військовослужбовця (15) супротивника); - задається час введення в дію далекоміра (10); - задається висота введення в дію системи (5) керування боєприиасом (1) та системи (6) наведення боєприпаса (1) на ціль (позиція "Ц"); - задається висота включення генератора (3) НВЧ випромінювання й напрямку осі (18) пелюстка (18) НВЧ випромінювання щодо засобу поразки - боєприпаса (1) (обраного як засіб доставки генератора НВЧ випромінювання в зону (16) розташування живої сили (15) супротивника); - задається висота введення в дію гальмового пристрою (11) (що входить до складу системи (7) уповільнення швидкості зниження боєприпаса (1) - див. схему на Фіг. 10); - задається висота введення в дію самоліквідатора (14) (що входить до складу генератора (3) НВЧ випромінювання міліметрового діапазону); - задаються координати географічного розташування (місця дислокації - позиція 16) живої сили (особового складу (позиція 15)) супротивника, по якому планується нанесення удару боєприпасом (1) нелетальної дії. Після підготовки даних, засіб поразки - боєприпас (1) нелетальної дії (який виконано за формою або снаряду (див. схему на Фіг. 3), або бомби (див. схему на Фіг. 4), або ракети (див. схему на Фіг. 5), доставляється до зони (16) розташування/дислокації живої сили (особового складу) супротивника (позиція 15) відповідним чином (згідно з типом боєприпаса - наприклад, ракета) - див. схему на Фіг. 11. Над ціллю (позиція "Ц" - див. схему на Фіг. 12) в зоні (16) розташування живої сили (15) супротивника блок (8) керування видає команди, відповідно, на далекомір (10) (з свого третього входу/виходу), який визначає висоту польоту боєприпаса (1), на систему (5) керування боєприпасом (з третього виходу на перший вхід системи (5) керування боєприпасом), на систему (6) наведення боєприпаса на ціль (з четвертого виходу) та на систему (7) уповільнення швидкості зниження боєприпаса (1) (з п'ятого виходу), які чекають команди від далекоміру (10) щодо потрібної висоти їх спрацьовування. Водночас з блока (8) керування командний сигнал з першого виходу зазначеного блока (8) надходить на перший вхід генератора (3) НВЧ випромінювання (дані про напрямок осі (18) пелюстка (19) діаграми НВЧ випромінювання щодо засобу доставки - боєприпаса (1) й вертикалі (позиція "В") щодо земної поверхні (17) - див. схему на Фіг. 12. Водночас блоком (8) керування здійснюється корегування польоту засобу поразки (боєприпаса (1) несмертельної дії) з розміщеним у ньому генератором (3) НВЧ випромінювання до моменту збігу осі (18) пелюстка (19) НВЧ випромінювання з вертикаллю ("В"). Зазначене здійснюється за допомогою системи (5) керування боєприпасом) та системи (6) наведення боєприпаса на ціль (див. схему на Фіг. 12). При досягненні відповідної висоти польоту (зниження боєприпаса),яку постійно відстежує далекомір (10) і подає текучі дані на вхід/вихід блока (8) керування, зазначений блок (8) керування подає зі свого п'ятого виходу керуючу команду на вхід командного блока (13) системи (7) уповільнення швидкості зниження боєприпаса (1) (через вхід системи), який передає її на механізм (12) введення в дію гальмового пристрою (11). Зазначений механізм (12) введення в дію гальмового пристрою (11) вводить в дію гальмовий пристрій (11) (який виконано у вигляді або парашута (див. Фіг. 7), або іншого за конструкцією пристрою (див. Фіг. 8), що збільшує аеродинамічний опір корпусу (2) боєприпаса (1) і стабілізує боєприпас (1) у польоті за вертикаллю (позиція "В") при його зниженні до поверхні (17) землі) - див. послідовність виходу гальмового парашута (11) на схемі на Фіг. 13. Шляхом введення в дію гальмового пристрою (11) стабілізується траєкторія зниження боєприпаса (1) і уповільнюється його швидкість зниження (до цілі - позиція "Ц") - див. схему на Фіг. 13. При цьому за допомогою системи (5) керування боєприпасом здійснюється 4 UA 91551 U 5 10 15 20 25 30 35 40 45 50 55 60 спрямовування його зниження за вертикаллю ("В") до поверхні (17) землі і підтримання такого положення на всьому діапазоні висот зниження, а за допомогою системи (6) наведення боєприпаса на ціль ("Ц") уточнюються координати місця (позиція 16) розміщення живої сили (15) супротивника, що вводиться командою керування до системи (5) керування боєприпасом з блока (8) керування (див. схему на Фіг. 14). За допомогою системи (5) керування боєприпасом утримують вісь (18) пелюстка (позиція 19) діаграми спрямованості НВЧ випромінювання на біооб'єкті (15) або групі біооб'єктів (військовослужбовцях супротивника) у перебігу часу зниження засобу поразки (боєприпаса (1)) до певної висоти Н (див. схему на Фіг. 14). Таким чином постійно проводиться корегування наведення боєприпаса (1) на ціль (позиція "Ц") та стабілізацію його зниження по вертикалі ("В") так, щоб вісь (18) пелюстка (позиція 19) діаграми спрямованості НВЧ випромінювання міліметрового діапазону співпадала із зазначеною вертикаллю ("В") - див. схему на Фіг. 14. Засіб поразки (боєприпас (1) нелетальної дії) здійснює зниження до визначеної заздалегідь висоти Нмин - див. схему на Фіг. 14. На зазначеній висоті Нмин (при збігу напрямку осі (18) пелюстка (19) НВЧ випромінювання з вертикаллю ("В") до земної поверхні) блок (8) керування подає зі свого першого виходу керуючу команду на перший вхід генератора (3) НВЧ випромінювання міліметрового діапазону і вводить його в роботу. Генератор (3) НВЧ випромінювання міліметрового діапазону починає випромінювати розраховану інтенсивність/потужність НВЧ випромінювання (позиція "НВЧ") по біооб'єкту (людині військовослужбовцю (15) чи групі військовослужбовців супротивника) здійснюється опромінення живої сили супротивника НВЧ випромінюванням міліметрового діапазону - див. схему на Фіг. 15. За допомогою системи (5) керування боєприпасом утримують при роботі випромінювача генератора (3) НВЧ випромінювання вісь (18) пелюстка (позиція 19) спрямованості НВЧ випромінювання на біооб'єкті (15) або групі біооб'єктів (військовослужбовцях супротивника) у перебігу часу зниження засобу поразки (боєприпаса (1)) до певної висоти Н (див., відповідно, схеми на Фіг. 15-16). Зазначене здійснюється й при зміні координат географічного розташування на місцевості живої сили (15) супротивника щодо мінливих координат засобу поразки (боєприпаса (1) нелетальної дії), що знижується. В процесі подальшого зниження боєприпаса (1) до висоти Ні блок (8) керування постійно керує послабленням інтенсивності/потужності (величини) НВЧ випромінювання (позиція "НВЧ") по біооб'єкту (15) чи групі біооб'єктів, щоб максимально допустима величина інтенсивності/потужності НВЧ випромінювання (позиція "НВЧ") для біооб'єкта (людини військовослужбовця (15) супротивника) не перевищувала норм інтенсивності/потужності НВЧ випромінювання (позиція "НВЧ) нелетальної дії на зазначений біооб'єкт (див. схему на Фіг. 16). За допомогою системи (5) керування корегування проводять постійне корегування збігу осі (18) пелюстка (19) НВЧ випромінювання з вертикаллю ("В") до земної поверхні (17) - див. схему на Фіг. 17. При усіх корегуваннях безупинно підтримують сталість у співвідношенні потужності/інтенсивності НВЧ випромінювання, що призводить до нелетального ураження біооб'єкта (людини військовослужбовця (15) супротивника), до потрібної потужності випромінювача генератора (3) НВЧ випромінювання шляхом корегування потужності випромінювача генератора (3) НВЧ випромінювання залежно від постійно мінливої відстані по висоті між генератором (3) НВЧ випромінювання й біооб'єктом (позиція 15) або групою біооб'єктів (військовослужбовцями супротивника) - див. схему на Фіг. 17. Максимальний ефект опромінення живої сили (15) супротивника НВЧ випромінюванням досягається в зоні ефективної досяжності пелюстка (19) НВЧ випромінювання - див. схему на Фіг. 17. Таке зниження боєприпаса (1) здійснюється до попередньо розрахованої висоти Н j, на якій максимально допустима величина інтенсивності/потужності НВЧ випромінювання (позиція "НВЧ") для біооб'єкта (людини - військовослужбовця (15) супротивника) не буде перевищувати норм нелетальної дії на зазначений біооб'єкт. Постійно за допомогою далекоміра (10) вимірюють дальність між генератором НВЧ випромінювання і біооб'єктом (15) або групою біооб'єктів (проводять розрахунок дальності до цілі "Ц") й корегують дані щодо відстані/дальності між генератором (3) НВЧ випромінювання і біооб'єктом (15) або групою біооб'єктів. При дальності (що постійно змінюється) до біооб'єкта (15) або групи біооб'єктів корегують потужність генератора (3) НВЧ випромінювання і, як наслідок, величину НВЧ випромінювання (позиція "НВЧ"). Водночас здійснюється постійне корегування збігу напрямку осі (18) пелюстка (19) діаграми НВЧ випромінювання з вертикаллю ("В") до земної поверхні (17) при зміні координат географічного розташування на місцевості 5 UA 91551 U 5 10 15 20 25 живої сили (15) супротивника щодо мінливих координат засобу поразки (боєприпаса (1) нелетальної дії), що знижується (здійснюється сповільнений рух засобу поразки) (див. схему на Фіг. 18). Таке НВЧ випромінювання міліметрового діапазону здійснюється генератором (3) до відповідної висоти Ну, на якій за командою блока (8) керування (що надходить з його першого виходу) робота генератора (3) НВЧ випромінювання міліметрового діапазону припиняється, а за командою з блока (8) керування, що надходить на вхід самоліквідатора (14) з другого виходу зазначеного блока (8) керування, самоліквідатор (14) здійснює підрив (знищення) генератора (3) НВЧ випромінювання міліметрового діапазону (див. схему на Фіг. 19). На цьому бойове застосування боєприпаса (1) нелетальної дії закінчується. Підвищення ефективності застосування боєприпаса нелетальної дії, що заявляється, відносно прототипу досягається шляхом введення до складу боєприпаса додаткового обладнання, яке розширює та покращує його тактико-технічні і бойові характеристики. Джерела інформації: 1. Сергеев В. История создания и перспективы развития несмертельного оружия / В.Сергеев // Зарубежное военное обозрение. - 1999. - № 12. - С. 15-20. 2. Евграфов В. "Разработка радиочастотного оружия за рубежом" / В. Евграфов // Зарубежное военное обозрение. - 2013. - № 1. - С. 36-40. 3. О разработке в США нового импульсного оружия несмертельного поражения // Вооруженные Силы и военно-промышленный потенциал. - 2003. - №6. - С. 35-36. 4. Український спеціалізований науково-популярний журнал "Зброя та Полювання" „Оружие и охота", Засновник та видавець ТОВ „Редакція журналу „Зброя та Полювання", № 2/2001, стор. 14-17 - аналог. 5. Український спеціалізований науково-популярний журнал „Зброя та Полювання" „Оружие и охота", Засновник та видавець ТОВ „Редакція журналу „Зброя та Полювання", № 2/2001, стор. 14 „Набої з гумовою кулею" - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Боєприпас нелетальної дії, що містить корпус із розміщеними у ньому вражаючим елементом та системою приведення в дію зазначеного вражаючого елемента, при цьому вражаючий елемент виконано нелетальної дії, причому систему приведення в дію вражаючого елемента з'єднано з вражаючим елементом, який відрізняється тим, що до складу боєприпаса додатково введено систему керування боєприпасом, систему наведення боєприпаса на ціль та систему уповільнення швидкості зниження боєприпаса, вражаючий елемент виконано у вигляді генератора НВЧ випромінювання міліметрового діапазону, при цьому до складу системи приведення в дію вражаючого елемента входять блок керування, блок введення інформації та далекомір, до складу системи уповільнення швидкості зниження боєприпаса входять гальмовий пристрій, механізм введення в дію гальмового пристрою та командний блок, до складу генератора НВЧ випромінювання міліметрового діапазону входить самоліквідатор, причому генератор НВЧ випромінювання виконано з можливістю зміни інтенсивності/потужності НВЧ випромінювання, перший, другий, третій, четвертий та п'ятий виходи блока керування з'єднано, відповідно, з входами генератора НВЧ випромінювання міліметрового діапазону, самоліквідатора, системи керування боєприпасом, системи наведення боєприпаса на ціль та системи уповільнення швидкості зниження боєприпаса, вхід/вихід блока керування з'єднано з входом/виходом далекоміра, вхід зазначеного блока керування з'єднано з виходом блока введення інформації, вхід якого з'єднано з каналом введення інформації, вихід системи наведення боєприпаса на ціль з'єднано з другим входом системи керування боєприпасом, безпосередньо в системі уповільнення швидкості зниження боєприпаса п'ятий вихід блока керування з'єднано з гальмовим пристроєм послідовно через командний блок та механізм введення в дію гальмового пристрою. 2. Боєприпас за п. 1, який відрізняється тим, що боєприпас виконано за формою або снаряду, або бомби, або ракети. 3. Боєприпас за п. 1, який відрізняється тим, що гальмовий пристрій виконано у вигляді або парашута, або іншого за конструкцією пристрою, що збільшує аеродинамічний опір корпусу боєприпаса і стабілізує боєприпас у польоті за вертикаллю. 6 UA 91551 U 7 UA 91551 U 8 UA 91551 U 9 UA 91551 U 10 UA 91551 U 11 UA 91551 U 12 UA 91551 U 13 UA 91551 U 14 UA 91551 U 15 UA 91551 U 16 UA 91551 U 17 UA 91551 U 18 UA 91551 U 19 UA 91551 U 20 UA 91551 U 21 UA 91551 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
