Спосіб виготовлення первинного перетворювача оптичного сенсора температури

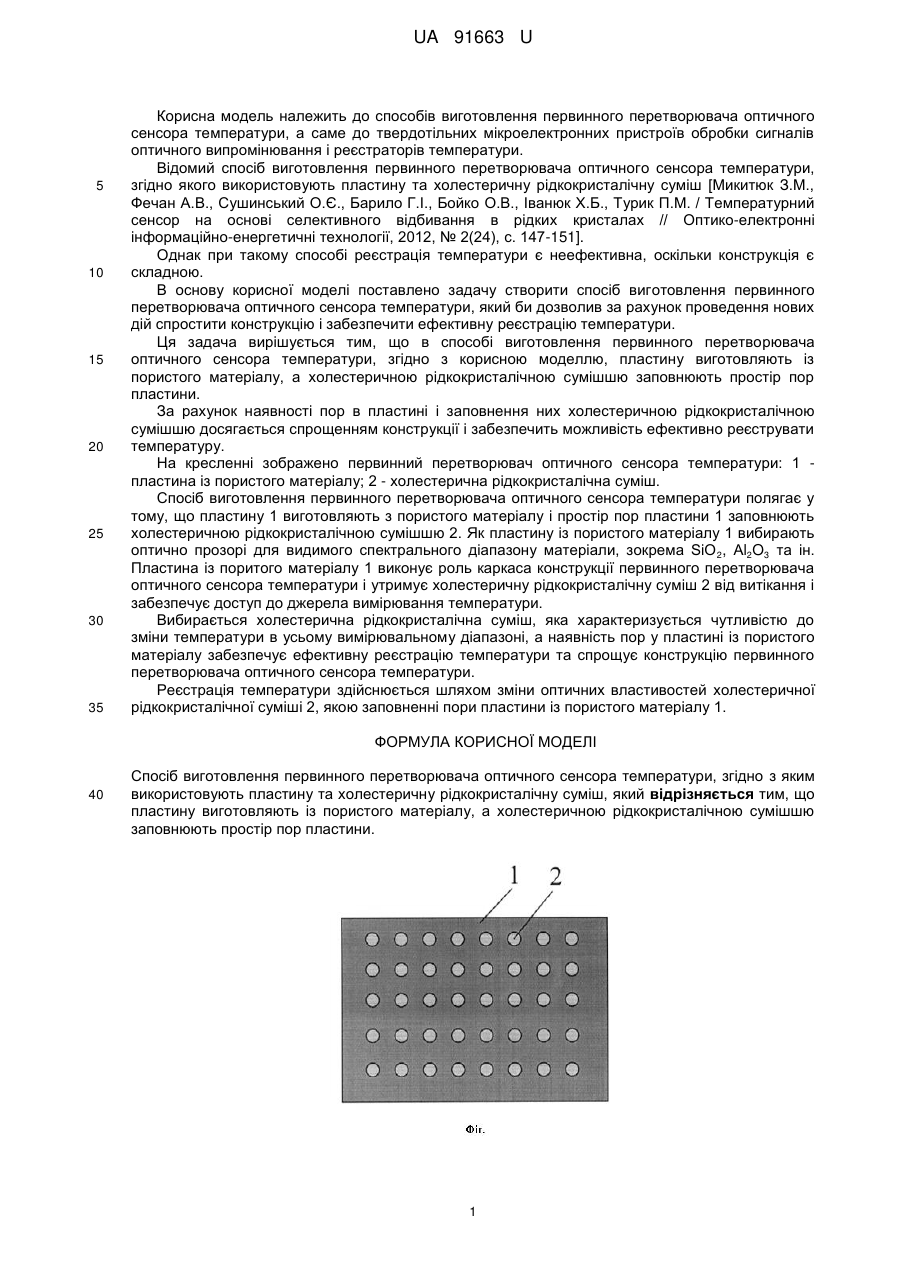

Реферат: Спосіб виготовлення первинного перетворювача оптичного сенсора температури, згідно з яким використовують пластину та холестеричну рідкокристалічну суміш. Крім цього, пластину виготовляють із пористого матеріалу, а холестеричною рідкокристалічною сумішшю заповнюють простір пор пластини. UA 91663 U (12) UA 91663 U UA 91663 U 5 10 15 20 25 30 35 Корисна модель належить до способів виготовлення первинного перетворювача оптичного сенсора температури, а саме до твердотільних мікроелектронних пристроїв обробки сигналів оптичного випромінювання і реєстраторів температури. Відомий спосіб виготовлення первинного перетворювача оптичного сенсора температури, згідно якого використовують пластину та холестеричну рідкокристалічну суміш [Микитюк З.М., Фечан А.В., Сушинський О.Є., Барило Г.І., Бойко О.В., Іванюк X.Б., Турик П.М. / Температурний сенсор на основі селективного відбивання в рідких кристалах // Оптико-електронні інформаційно-енергетичні технології, 2012, № 2(24), с. 147-151]. Однак при такому способі реєстрація температури є неефективна, оскільки конструкція є складною. В основу корисної моделі поставлено задачу створити спосіб виготовлення первинного перетворювача оптичного сенсора температури, який би дозволив за рахунок проведення нових дій спростити конструкцію і забезпечити ефективну реєстрацію температури. Ця задача вирішується тим, що в способі виготовлення первинного перетворювача оптичного сенсора температури, згідно з корисною моделлю, пластину виготовляють із пористого матеріалу, а холестеричною рідкокристалічною сумішшю заповнюють простір пор пластини. За рахунок наявності пор в пластині і заповнення них холестеричною рідкокристалічною сумішшю досягається спрощенням конструкції і забезпечить можливість ефективно реєструвати температуру. На кресленні зображено первинний перетворювач оптичного сенсора температури: 1 пластина із пористого матеріалу; 2 - холестерична рідкокристалічна суміш. Спосіб виготовлення первинного перетворювача оптичного сенсора температури полягає у тому, що пластину 1 виготовляють з пористого матеріалу і простір пор пластини 1 заповнюють холестеричною рідкокристалічною сумішшю 2. Як пластину із пористого матеріалу 1 вибирають оптично прозорі для видимого спектрального діапазону матеріали, зокрема SiО 2, Аl2O3 та ін. Пластина із поритого матеріалу 1 виконує роль каркаса конструкції первинного перетворювача оптичного сенсора температури і утримує холестеричну рідкокристалічну суміш 2 від витікання і забезпечує доступ до джерела вимірювання температури. Вибирається холестерична рідкокристалічна суміш, яка характеризується чутливістю до зміни температури в усьому вимірювальному діапазоні, а наявність пор у пластині із пористого матеріалу забезпечує ефективну реєстрацію температури та спрощує конструкцію первинного перетворювача оптичного сенсора температури. Реєстрація температури здійснюється шляхом зміни оптичних властивостей холестеричної рідкокристалічної суміші 2, якою заповненні пори пластини із пористого матеріалу 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб виготовлення первинного перетворювача оптичного сенсора температури, згідно з яким використовують пластину та холестеричну рідкокристалічну суміш, який відрізняється тим, що пластину виготовляють із пористого матеріалу, а холестеричною рідкокристалічною сумішшю заповнюють простір пор пластини. 1 UA 91663 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
