Змішувач-аератор компосту

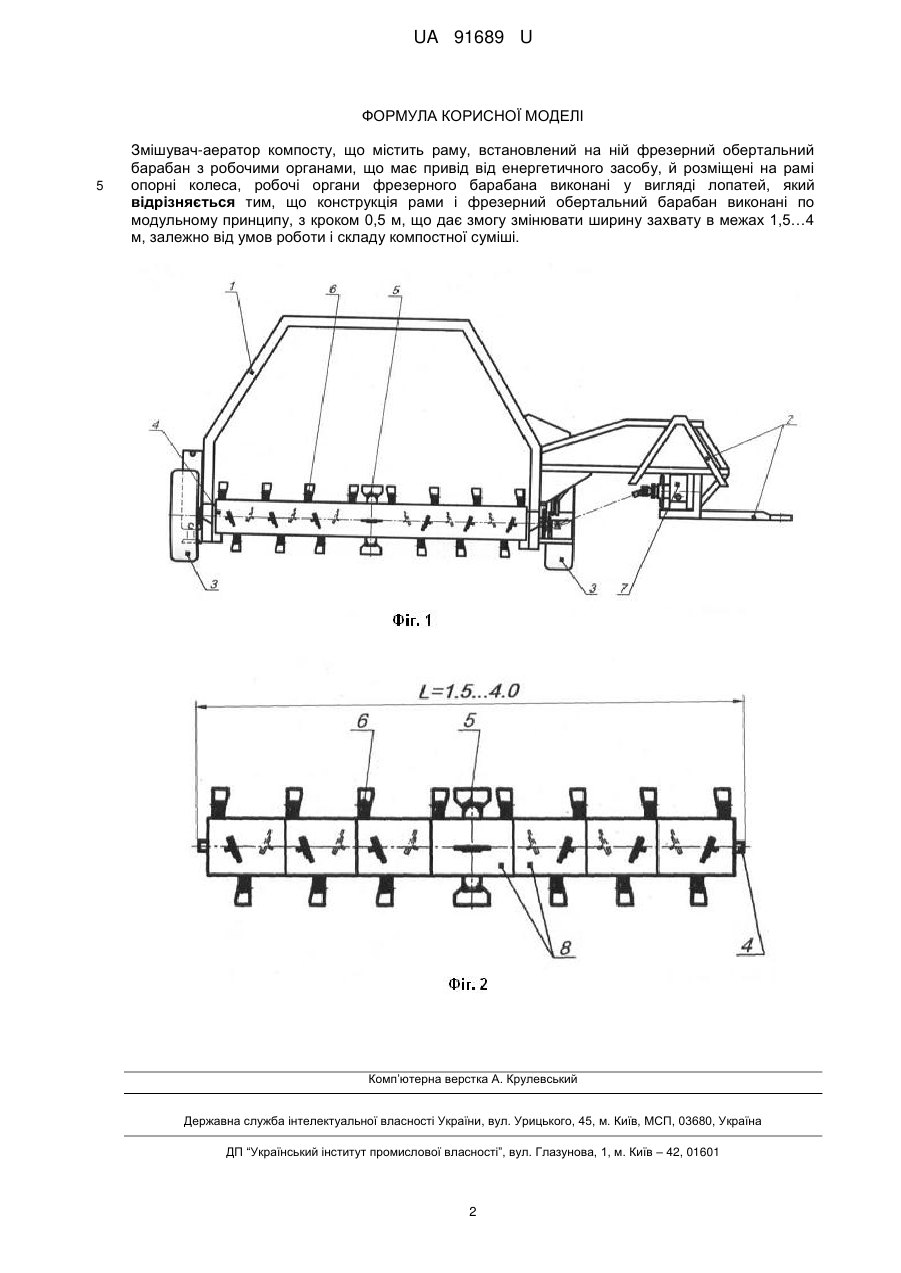

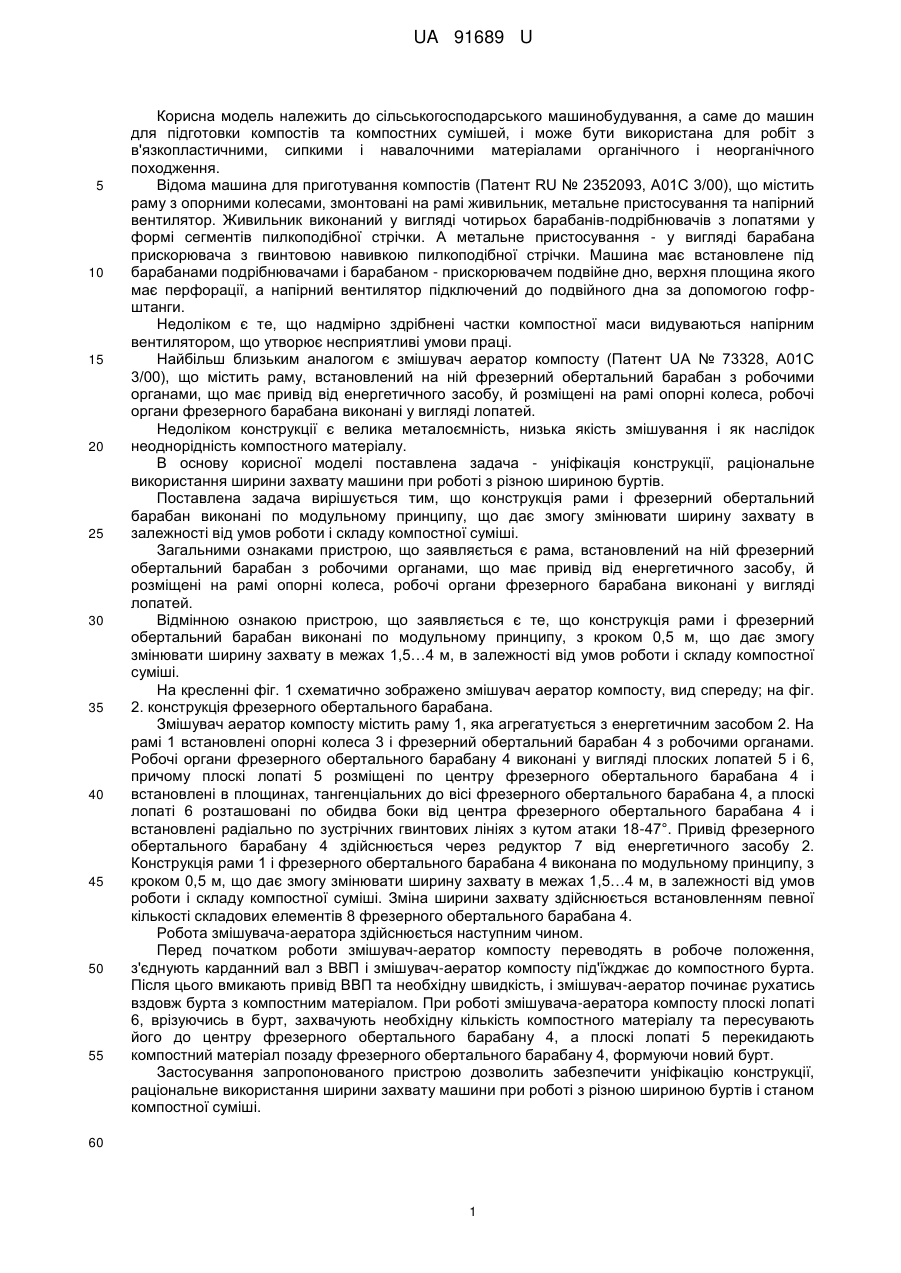

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Конструкція рами і фрезерний обертальний барабан виконані по модульному принципу, з кроком 0,5 м, що дає змогу змінювати ширину захвату в межах 1,5…4 м, залежно від умов роботи і складу компостної суміші. UA 91689 U (54) ЗМІШУВАЧ-АЕРАТОР КОМПОСТУ UA 91689 U UA 91689 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома машина для приготування компостів (Патент RU № 2352093, А01С 3/00), що містить раму з опорними колесами, змонтовані на рамі живильник, метальне пристосування та напірний вентилятор. Живильник виконаний у вигляді чотирьох барабанів-подрібнювачів з лопатями у формі сегментів пилкоподібної стрічки. А метальне пристосування - у вигляді барабана прискорювача з гвинтовою навивкою пилкоподібної стрічки. Машина має встановлене під барабанами подрібнювачами і барабаном - прискорювачем подвійне дно, верхня площина якого має перфорації, а напірний вентилятор підключений до подвійного дна за допомогою гофрштанги. Недоліком є те, що надмірно здрібнені частки компостної маси видуваються напірним вентилятором, що утворює несприятливі умови праці. Найбільш близьким аналогом є змішувач аератор компосту (Патент UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Недоліком конструкції є велика металоємність, низька якість змішування і як наслідок неоднорідність компостного матеріалу. В основу корисної моделі поставлена задача - уніфікація конструкції, раціональне використання ширини захвату машини при роботі з різною шириною буртів. Поставлена задача вирішується тим, що конструкція рами і фрезерний обертальний барабан виконані по модульному принципу, що дає змогу змінювати ширину захвату в залежності від умов роботи і складу компостної суміші. Загальними ознаками пристрою, що заявляється є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей. Відмінною ознакою пристрою, що заявляється є те, що конструкція рами і фрезерний обертальний барабан виконані по модульному принципу, з кроком 0,5 м, що дає змогу змінювати ширину захвату в межах 1,5…4 м, в залежності від умов роботи і складу компостної суміші. На кресленні фіг. 1 схематично зображено змішувач аератор компосту, вид спереду; на фіг. 2. конструкція фрезерного обертального барабана. Змішувач аератор компосту містить раму 1, яка агрегатується з енергетичним засобом 2. На рамі 1 встановлені опорні колеса 3 і фрезерний обертальний барабан 4 з робочими органами. Робочі органи фрезерного обертального барабану 4 виконані у вигляді плоских лопатей 5 і 6, причому плоскі лопаті 5 розміщені по центру фрезерного обертального барабана 4 і встановлені в площинах, тангенціальних до вісі фрезерного обертального барабана 4, а плоскі лопаті 6 розташовані по обидва боки від центра фрезерного обертального барабана 4 і встановлені радіально по зустрічних гвинтових лініях з кутом атаки 18-47°. Привід фрезерного обертального барабану 4 здійснюється через редуктор 7 від енергетичного засобу 2. Конструкція рами 1 і фрезерного обертального барабана 4 виконана по модульному принципу, з кроком 0,5 м, що дає змогу змінювати ширину захвату в межах 1,5…4 м, в залежності від умов роботи і складу компостної суміші. Зміна ширини захвату здійснюється встановленням певної кількості складових елементів 8 фрезерного обертального барабана 4. Робота змішувача-аератора здійснюється наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, з'єднують карданний вал з ВВП і змішувач-аератор компосту під'їжджає до компостного бурта. Після цього вмикають привід ВВП та необхідну швидкість, і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті 6, врізуючись в бурт, захвачують необхідну кількість компостного матеріалу та пересувають його до центру фрезерного обертального барабану 4, а плоскі лопаті 5 перекидають компостний матеріал позаду фрезерного обертального барабану 4, формуючи новий бурт. Застосування запропонованого пристрою дозволить забезпечити уніфікацію конструкції, раціональне використання ширини захвату машини при роботі з різною шириною буртів і станом компостної суміші. 60 1 UA 91689 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, який відрізняється тим, що конструкція рами і фрезерний обертальний барабан виконані по модульному принципу, з кроком 0,5 м, що дає змогу змінювати ширину захвату в межах 1,5…4 м, залежно від умов роботи і складу компостної суміші. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
