Змішувач-аератор компосту
Номер патенту: 91334
Опубліковано: 25.06.2014
Формула / Реферат

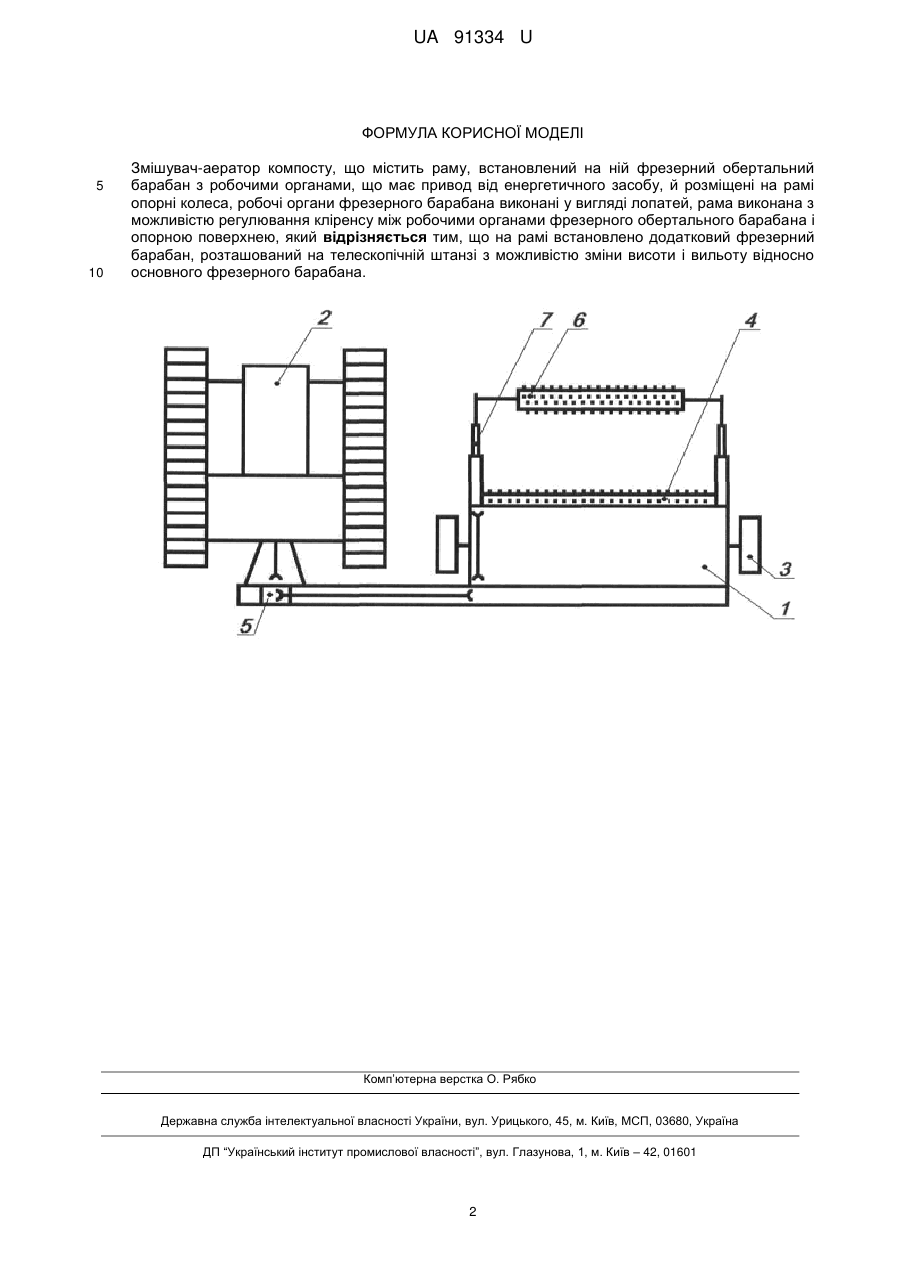

Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привод від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, який відрізняється тим, що на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана.
Текст

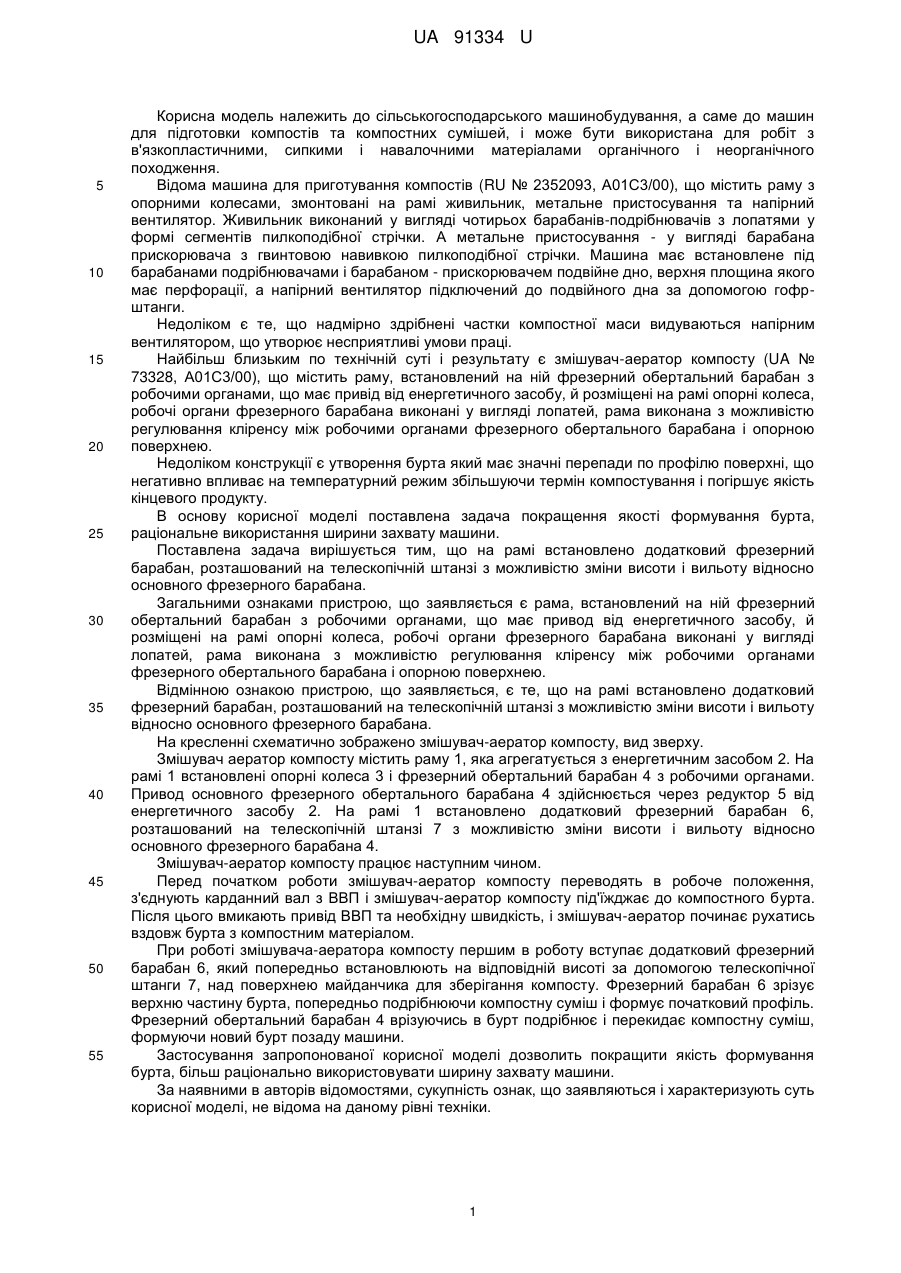

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. На рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. UA 91334 U (54) ЗМІШУВАЧ-АЕРАТОР КОМПОСТУ UA 91334 U UA 91334 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компостів та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома машина для приготування компостів (RU № 2352093, А01С3/00), що містить раму з опорними колесами, змонтовані на рамі живильник, метальне пристосування та напірний вентилятор. Живильник виконаний у вигляді чотирьох барабанів-подрібнювачів з лопатями у формі сегментів пилкоподібної стрічки. А метальне пристосування - у вигляді барабана прискорювача з гвинтовою навивкою пилкоподібної стрічки. Машина має встановлене під барабанами подрібнювачами і барабаном - прискорювачем подвійне дно, верхня площина якого має перфорації, а напірний вентилятор підключений до подвійного дна за допомогою гофрштанги. Недоліком є те, що надмірно здрібнені частки компостної маси видуваються напірним вентилятором, що утворює несприятливі умови праці. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 73328, А01С3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. Недоліком конструкції є утворення бурта який має значні перепади по профілю поверхні, що негативно впливає на температурний режим збільшуючи термін компостування і погіршує якість кінцевого продукту. В основу корисної моделі поставлена задача покращення якості формування бурта, раціональне використання ширини захвату машини. Поставлена задача вирішується тим, що на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. Загальними ознаками пристрою, що заявляється є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привод від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею. Відмінною ознакою пристрою, що заявляється, є те, що на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. На кресленні схематично зображено змішувач-аератор компосту, вид зверху. Змішувач аератор компосту містить раму 1, яка агрегатується з енергетичним засобом 2. На рамі 1 встановлені опорні колеса 3 і фрезерний обертальний барабан 4 з робочими органами. Привод основного фрезерного обертального барабана 4 здійснюється через редуктор 5 від енергетичного засобу 2. На рамі 1 встановлено додатковий фрезерний барабан 6, розташований на телескопічній штанзі 7 з можливістю зміни висоти і вильоту відносно основного фрезерного барабана 4. Змішувач-аератор компосту працює наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, з'єднують карданний вал з ВВП і змішувач-аератор компосту під'їжджає до компостного бурта. Після цього вмикають привід ВВП та необхідну швидкість, і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту першим в роботу вступає додатковий фрезерний барабан 6, який попередньо встановлюють на відповідній висоті за допомогою телескопічної штанги 7, над поверхнею майданчика для зберігання компосту. Фрезерний барабан 6 зрізує верхню частину бурта, попередньо подрібнюючи компостну суміш і формує початковий профіль. Фрезерний обертальний барабан 4 врізуючись в бурт подрібнює і перекидає компостну суміш, формуючи новий бурт позаду машини. Застосування запропонованої корисної моделі дозволить покращити якість формування бурта, більш раціонально використовувати ширину захвату машини. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. 1 UA 91334 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привод від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею, який відрізняється тим, що на рамі встановлено додатковий фрезерний барабан, розташований на телескопічній штанзі з можливістю зміни висоти і вильоту відносно основного фрезерного барабана. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюPavlenko Serhii Ivanovych, Puhach Andrii Mykolaiovych
Автори російськоюПавленко Сергей Иванович, Пугач Андрей Николаевич
МПК / Мітки
МПК: A01C 3/00
Мітки: змішувач-аератор, компосту
