Змішувач-аератор компосту

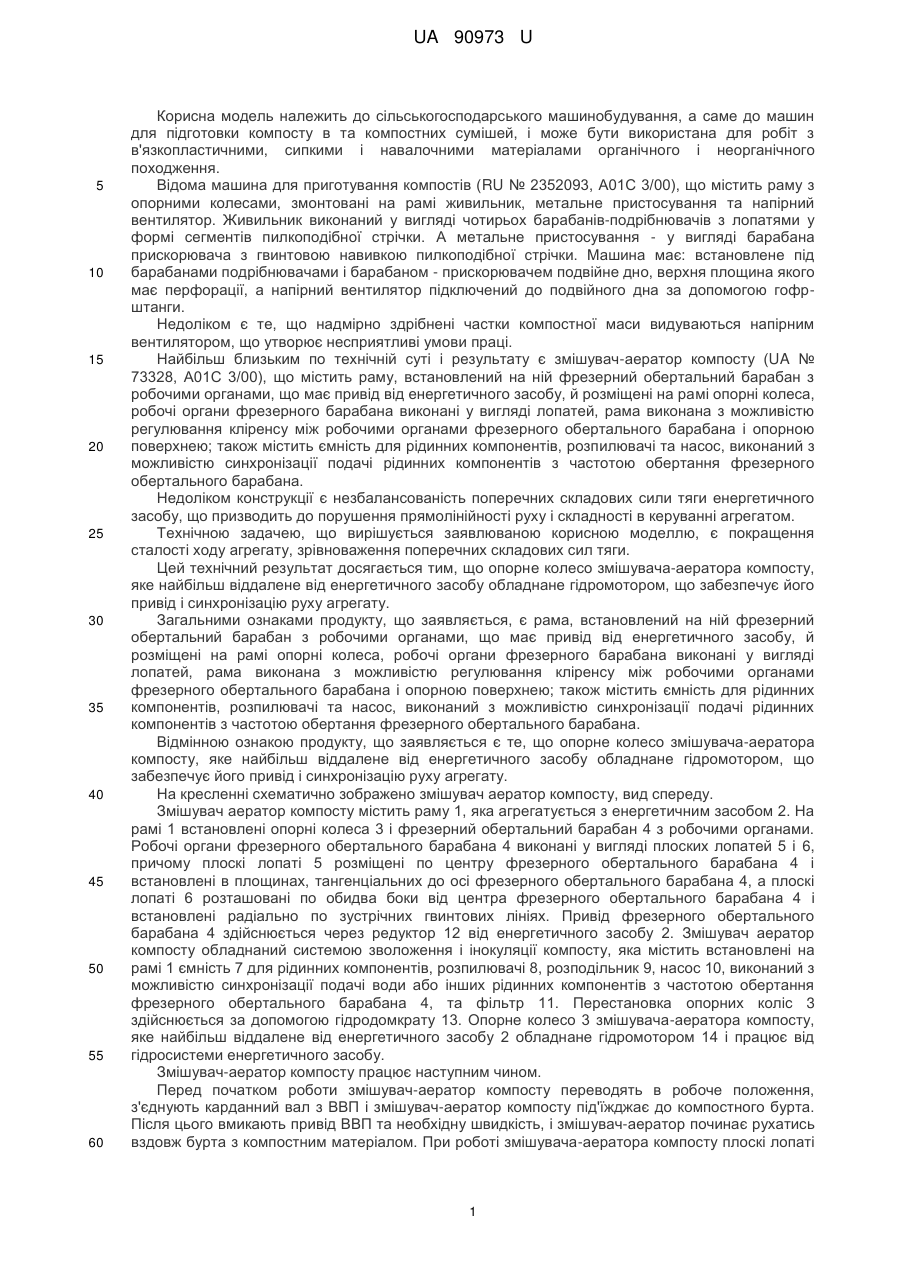

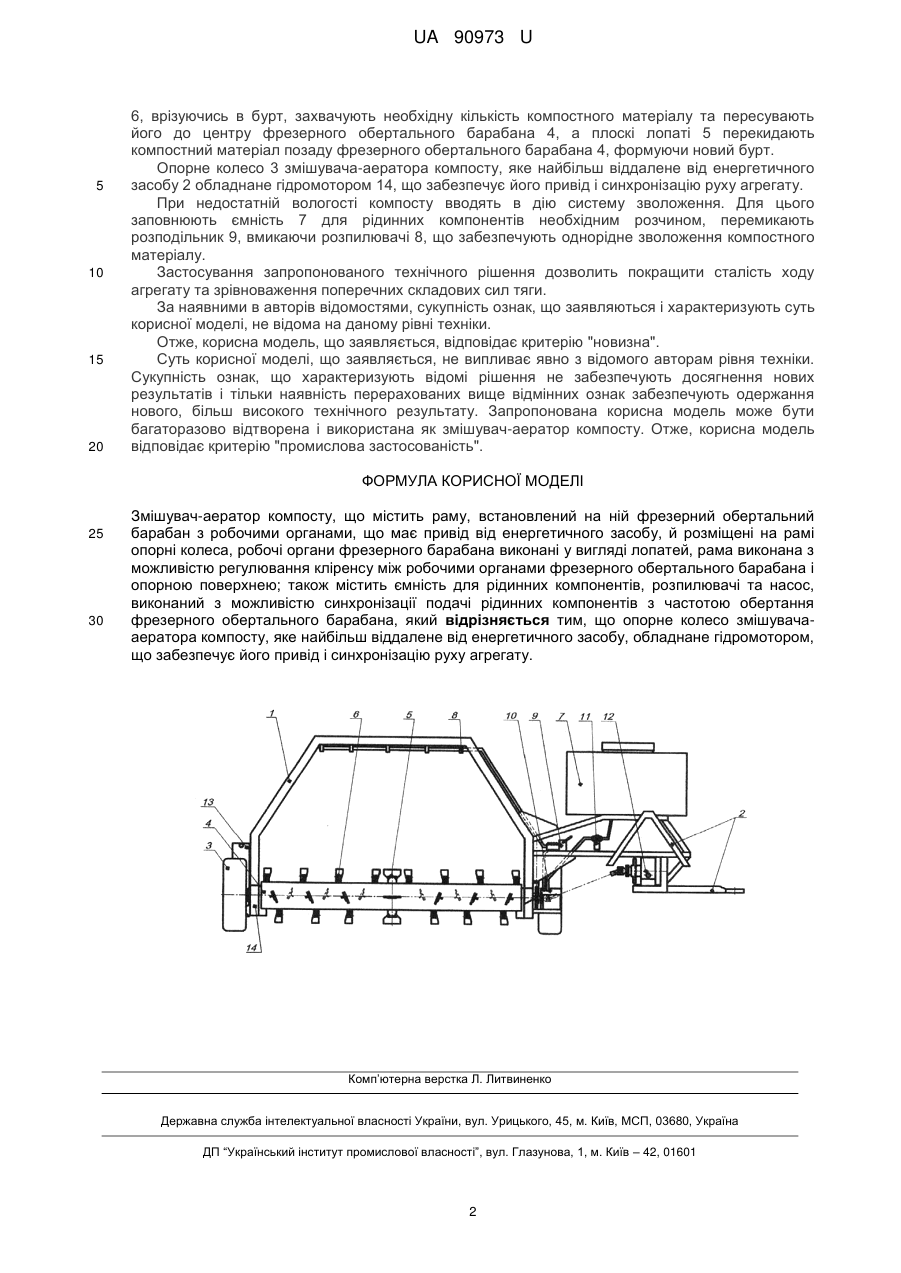

Реферат: Змішувач-аератор компосту містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана. Опорне колесо змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу, обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату. UA 90973 U (54) ЗМІШУВАЧ-АЕРАТОР КОМПОСТУ UA 90973 U UA 90973 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для підготовки компосту в та компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома машина для приготування компостів (RU № 2352093, А01С 3/00), що містить раму з опорними колесами, змонтовані на рамі живильник, метальне пристосування та напірний вентилятор. Живильник виконаний у вигляді чотирьох барабанів-подрібнювачів з лопатями у формі сегментів пилкоподібної стрічки. А метальне пристосування - у вигляді барабана прискорювача з гвинтовою навивкою пилкоподібної стрічки. Машина має: встановлене під барабанами подрібнювачами і барабаном - прискорювачем подвійне дно, верхня площина якого має перфорації, а напірний вентилятор підключений до подвійного дна за допомогою гофрштанги. Недоліком є те, що надмірно здрібнені частки компостної маси видуваються напірним вентилятором, що утворює несприятливі умови праці. Найбільш близьким по технічній суті і результату є змішувач-аератор компосту (UA № 73328, А01С 3/00), що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана. Недоліком конструкції є незбалансованість поперечних складових сили тяги енергетичного засобу, що призводить до порушення прямолінійності руху і складності в керуванні агрегатом. Технічною задачею, що вирішується заявлюваною корисною моделлю, є покращення сталості ходу агрегату, зрівноваження поперечних складових сил тяги. Цей технічний результат досягається тим, що опорне колесо змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату. Загальними ознаками продукту, що заявляється, є рама, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана. Відмінною ознакою продукту, що заявляється є те, що опорне колесо змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату. На кресленні схематично зображено змішувач аератор компосту, вид спереду. Змішувач аератор компосту містить раму 1, яка агрегатується з енергетичним засобом 2. На рамі 1 встановлені опорні колеса 3 і фрезерний обертальний барабан 4 з робочими органами. Робочі органи фрезерного обертального барабана 4 виконані у вигляді плоских лопатей 5 і 6, причому плоскі лопаті 5 розміщені по центру фрезерного обертального барабана 4 і встановлені в площинах, тангенціальних до осі фрезерного обертального барабана 4, а плоскі лопаті 6 розташовані по обидва боки від центра фрезерного обертального барабана 4 і встановлені радіально по зустрічних гвинтових лініях. Привід фрезерного обертального барабана 4 здійснюється через редуктор 12 від енергетичного засобу 2. Змішувач аератор компосту обладнаний системою зволоження і інокуляції компосту, яка містить встановлені на рамі 1 ємність 7 для рідинних компонентів, розпилювачі 8, розподільник 9, насос 10, виконаний з можливістю синхронізації подачі води або інших рідинних компонентів з частотою обертання фрезерного обертального барабана 4, та фільтр 11. Перестановка опорних коліс 3 здійснюється за допомогою гідродомкрату 13. Опорне колесо 3 змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу 2 обладнане гідромотором 14 і працює від гідросистеми енергетичного засобу. Змішувач-аератор компосту працює наступним чином. Перед початком роботи змішувач-аератор компосту переводять в робоче положення, з'єднують карданний вал з ВВП і змішувач-аератор компосту під'їжджає до компостного бурта. Після цього вмикають привід ВВП та необхідну швидкість, і змішувач-аератор починає рухатись вздовж бурта з компостним матеріалом. При роботі змішувача-аератора компосту плоскі лопаті 1 UA 90973 U 5 10 15 20 6, врізуючись в бурт, захвачують необхідну кількість компостного матеріалу та пересувають його до центру фрезерного обертального барабана 4, а плоскі лопаті 5 перекидають компостний матеріал позаду фрезерного обертального барабана 4, формуючи новий бурт. Опорне колесо 3 змішувача-аератора компосту, яке найбільш віддалене від енергетичного засобу 2 обладнане гідромотором 14, що забезпечує його привід і синхронізацію руху агрегату. При недостатній вологості компосту вводять в дію систему зволоження. Для цього заповнюють ємність 7 для рідинних компонентів необхідним розчином, перемикають розподільник 9, вмикаючи розпилювачі 8, що забезпечують однорідне зволоження компостного матеріалу. Застосування запропонованого технічного рішення дозволить покращити сталість ходу агрегату та зрівноваження поперечних складових сил тяги. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як змішувач-аератор компосту. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Змішувач-аератор компосту, що містить раму, встановлений на ній фрезерний обертальний барабан з робочими органами, що має привід від енергетичного засобу, й розміщені на рамі опорні колеса, робочі органи фрезерного барабана виконані у вигляді лопатей, рама виконана з можливістю регулювання кліренсу між робочими органами фрезерного обертального барабана і опорною поверхнею; також містить ємність для рідинних компонентів, розпилювачі та насос, виконаний з можливістю синхронізації подачі рідинних компонентів з частотою обертання фрезерного обертального барабана, який відрізняється тим, що опорне колесо змішувачааератора компосту, яке найбільш віддалене від енергетичного засобу, обладнане гідромотором, що забезпечує його привід і синхронізацію руху агрегату. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
