Випробувальний стенд для повірки засобів вимірювання витрати газу

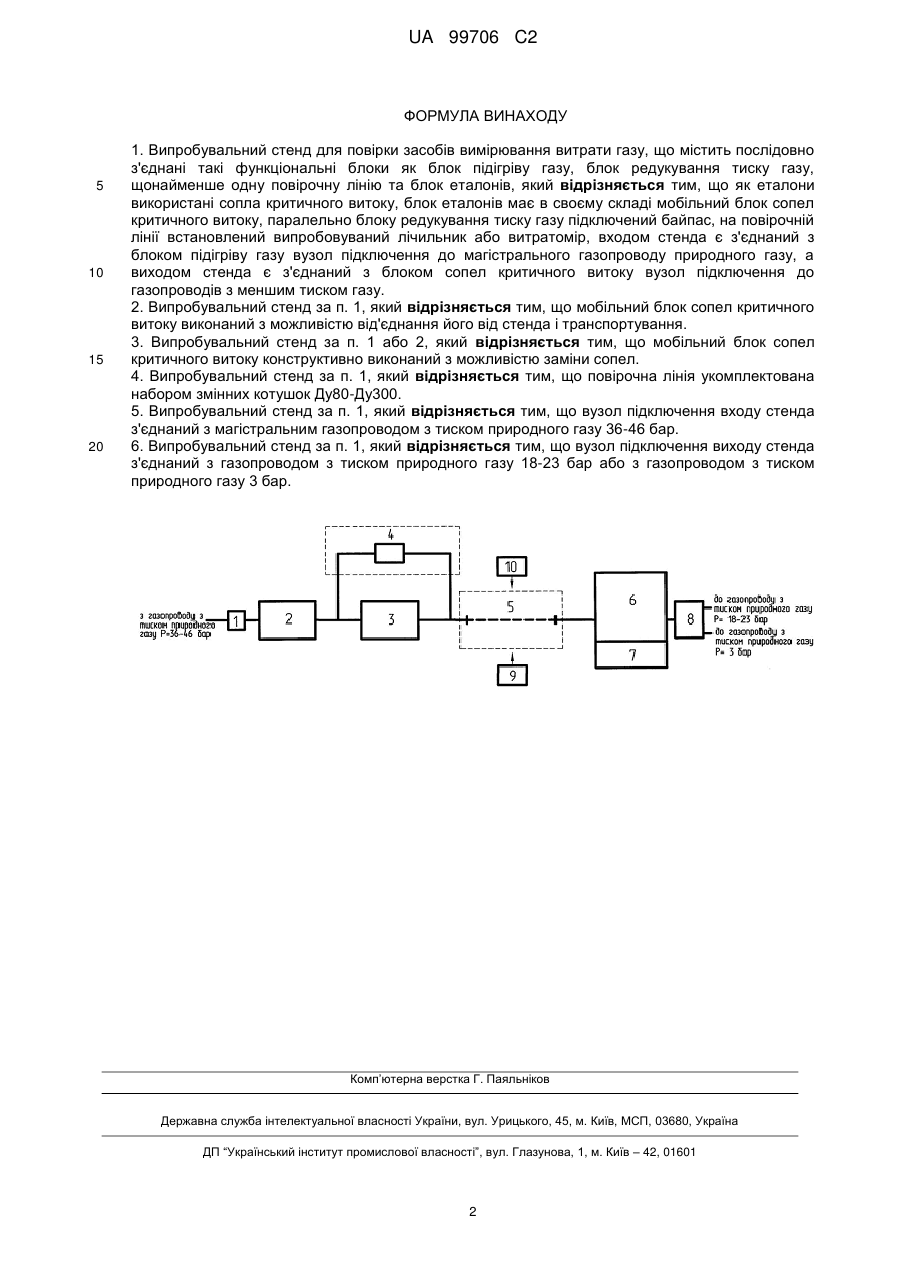

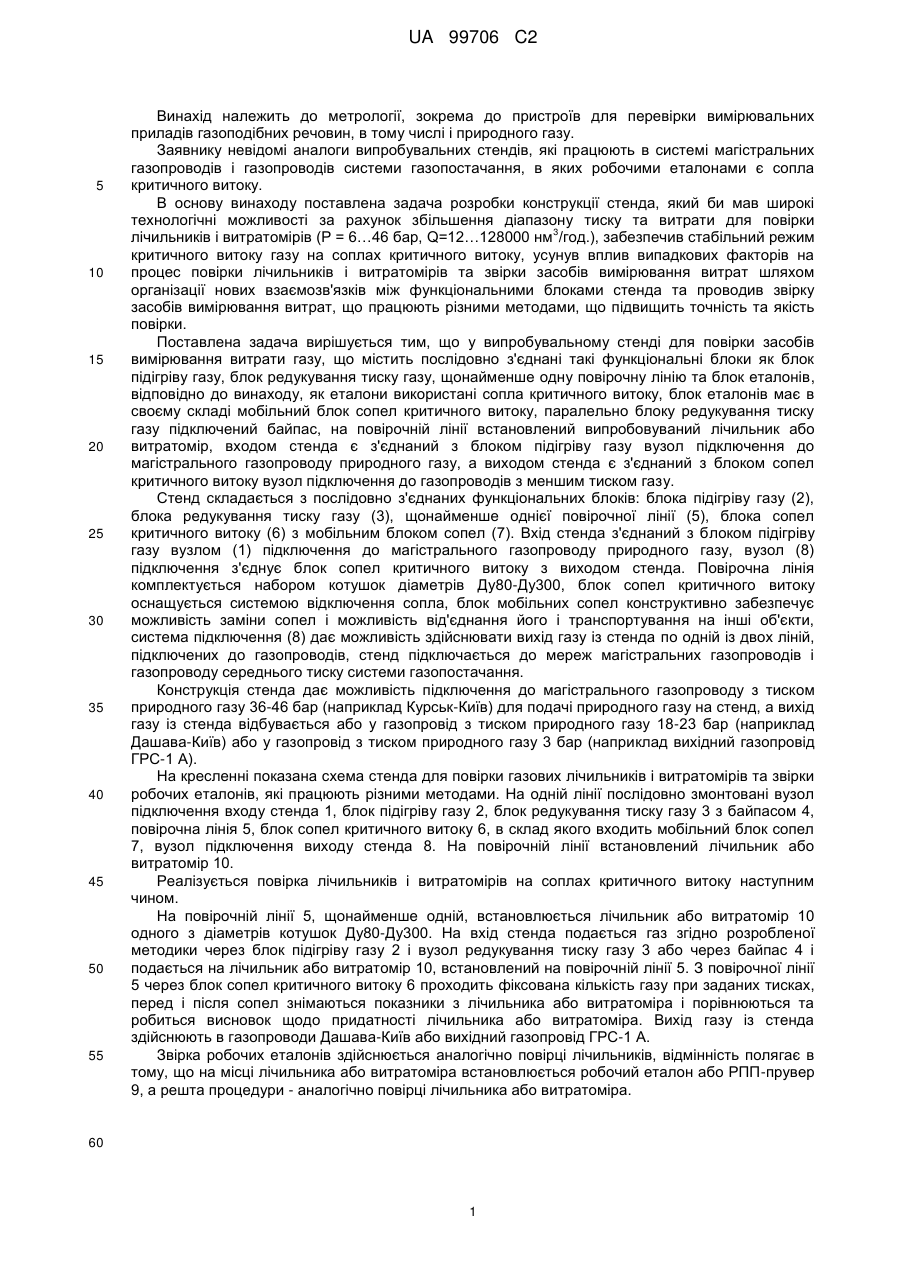

Реферат: Випробувальний стенд для повірки засобів вимірювання витрати газу належить до вимірювальної техніки, зокрема до метрології. Випробувальний стенд містить послідовно з’єднані такі функціональні блоки як блок підігріву газу, блок редукування тиску газу, щонайменше одну повірочну лінію та блок еталонів. Як еталони використані сопла критичного витоку, блок еталонів має в своєму складі мобільний блок сопел критичного витоку. Паралельно блоку редукування тиску газу підключений байпас, на повірочній лінії встановлений випробовуваний лічильник або витратомір. Входом стенда є з’єднаний з блоком підігріву газу вузол підключення до магістрального газопроводу природного газу, а виходом стенда є з’єднаний з блоком сопел критичного витоку вузол підключення до газопроводів з меншим тиском газу. Випробувальний стенд забезпечує підвищення точності та якості повірки. UA 99706 C2 (12) UA 99706 C2 UA 99706 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до метрології, зокрема до пристроїв для перевірки вимірювальних приладів газоподібних речовин, в тому числі і природного газу. Заявнику невідомі аналоги випробувальних стендів, які працюють в системі магістральних газопроводів і газопроводів системи газопостачання, в яких робочими еталонами є сопла критичного витоку. В основу винаходу поставлена задача розробки конструкції стенда, який би мав широкі технологічні можливості за рахунок збільшення діапазону тиску та витрати для повірки 3 лічильників і витратомірів (Р = 6…46 бар, Q=12…128000 нм /год.), забезпечив стабільний режим критичного витоку газу на соплах критичного витоку, усунув вплив випадкових факторів на процес повірки лічильників і витратомірів та звірки засобів вимірювання витрат шляхом організації нових взаємозв'язків між функціональними блоками стенда та проводив звірку засобів вимірювання витрат, що працюють різними методами, що підвищить точність та якість повірки. Поставлена задача вирішується тим, що у випробувальному стенді для повірки засобів вимірювання витрати газу, що містить послідовно з'єднані такі функціональні блоки як блок підігріву газу, блок редукування тиску газу, щонайменше одну повірочну лінію та блок еталонів, відповідно до винаходу, як еталони використані сопла критичного витоку, блок еталонів має в своєму складі мобільний блок сопел критичного витоку, паралельно блоку редукування тиску газу підключений байпас, на повірочній лінії встановлений випробовуваний лічильник або витратомір, входом стенда є з'єднаний з блоком підігріву газу вузол підключення до магістрального газопроводу природного газу, а виходом стенда є з'єднаний з блоком сопел критичного витоку вузол підключення до газопроводів з меншим тиском газу. Стенд складається з послідовно з'єднаних функціональних блоків: блока підігріву газу (2), блока редукування тиску газу (3), щонайменше однієї повірочної лінії (5), блока сопел критичного витоку (6) з мобільним блоком сопел (7). Вхід стенда з'єднаний з блоком підігріву газу вузлом (1) підключення до магістрального газопроводу природного газу, вузол (8) підключення з'єднує блок сопел критичного витоку з виходом стенда. Повірочна лінія комплектується набором котушок діаметрів Ду80-Ду300, блок сопел критичного витоку оснащується системою відключення сопла, блок мобільних сопел конструктивно забезпечує можливість заміни сопел і можливість від'єднання його і транспортування на інші об'єкти, система підключення (8) дає можливість здійснювати вихід газу із стенда по одній із двох ліній, підключених до газопроводів, стенд підключається до мереж магістральних газопроводів і газопроводу середнього тиску системи газопостачання. Конструкція стенда дає можливість підключення до магістрального газопроводу з тиском природного газу 36-46 бар (наприклад Курськ-Київ) для подачі природного газу на стенд, а вихід газу із стенда відбувається або у газопровід з тиском природного газу 18-23 бар (наприклад Дашава-Київ) або у газопровід з тиском природного газу 3 бар (наприклад вихідний газопровід ГРС-1 А). На кресленні показана схема стенда для повірки газових лічильників і витратомірів та звірки робочих еталонів, які працюють різними методами. На одній лінії послідовно змонтовані вузол підключення входу стенда 1, блок підігріву газу 2, блок редукування тиску газу 3 з байпасом 4, повірочна лінія 5, блок сопел критичного витоку 6, в склад якого входить мобільний блок сопел 7, вузол підключення виходу стенда 8. На повірочній лінії встановлений лічильник або витратомір 10. Реалізується повірка лічильників і витратомірів на соплах критичного витоку наступним чином. На повірочній лінії 5, щонайменше одній, встановлюється лічильник або витратомір 10 одного з діаметрів котушок Ду80-Ду300. На вхід стенда подається газ згідно розробленої методики через блок підігріву газу 2 і вузол редукування тиску газу 3 або через байпас 4 і подається на лічильник або витратомір 10, встановлений на повірочній лінії 5. З повірочної лінії 5 через блок сопел критичного витоку 6 проходить фіксована кількість газу при заданих тисках, перед і після сопел знімаються показники з лічильника або витратоміра і порівнюються та робиться висновок щодо придатності лічильника або витратоміра. Вихід газу із стенда здійснюють в газопроводи Дашава-Київ або вихідний газопровід ГРС-1 А. Звірка робочих еталонів здійснюється аналогічно повірці лічильників, відмінність полягає в тому, що на місці лічильника або витратоміра встановлюється робочий еталон або РПП-прувер 9, а решта процедури - аналогічно повірці лічильника або витратоміра. 60 1 UA 99706 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 1. Випробувальний стенд для повірки засобів вимірювання витрати газу, що містить послідовно з'єднані такі функціональні блоки як блок підігріву газу, блок редукування тиску газу, щонайменше одну повірочну лінію та блок еталонів, який відрізняється тим, що як еталони використані сопла критичного витоку, блок еталонів має в своєму складі мобільний блок сопел критичного витоку, паралельно блоку редукування тиску газу підключений байпас, на повірочній лінії встановлений випробовуваний лічильник або витратомір, входом стенда є з'єднаний з блоком підігріву газу вузол підключення до магістрального газопроводу природного газу, а виходом стенда є з'єднаний з блоком сопел критичного витоку вузол підключення до газопроводів з меншим тиском газу. 2. Випробувальний стенд за п. 1, який відрізняється тим, що мобільний блок сопел критичного витоку виконаний з можливістю від'єднання його від стенда і транспортування. 3. Випробувальний стенд за п. 1 або 2, який відрізняється тим, що мобільний блок сопел критичного витоку конструктивно виконаний з можливістю заміни сопел. 4. Випробувальний стенд за п. 1, який відрізняється тим, що повірочна лінія укомплектована набором змінних котушок Ду80-Ду300. 5. Випробувальний стенд за п. 1, який відрізняється тим, що вузол підключення входу стенда з'єднаний з магістральним газопроводом з тиском природного газу 36-46 бар. 6. Випробувальний стенд за п. 1, який відрізняється тим, що вузол підключення виходу стенда з'єднаний з газопроводом з тиском природного газу 18-23 бар або з газопроводом з тиском природного газу 3 бар. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
