Розпушувальна лапа

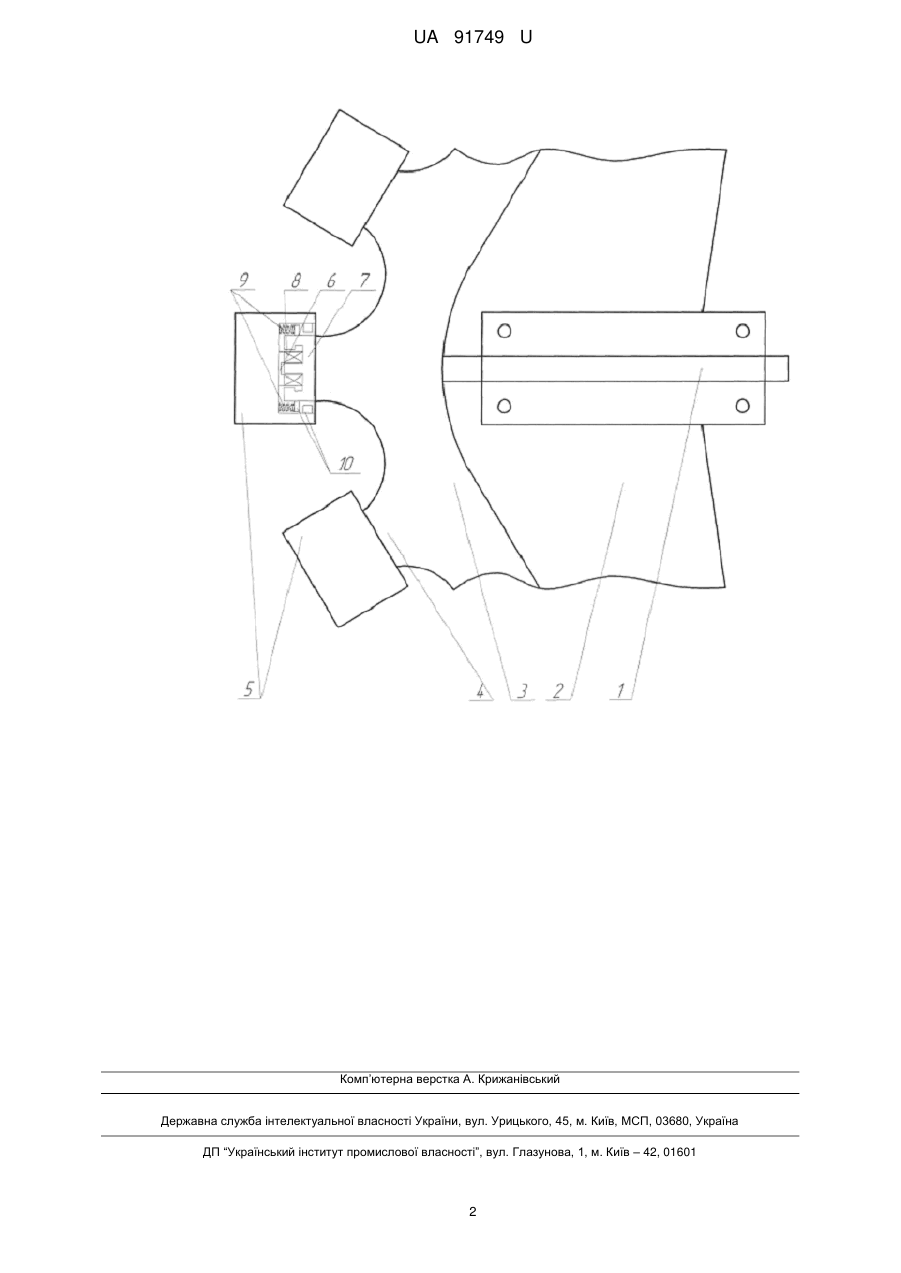

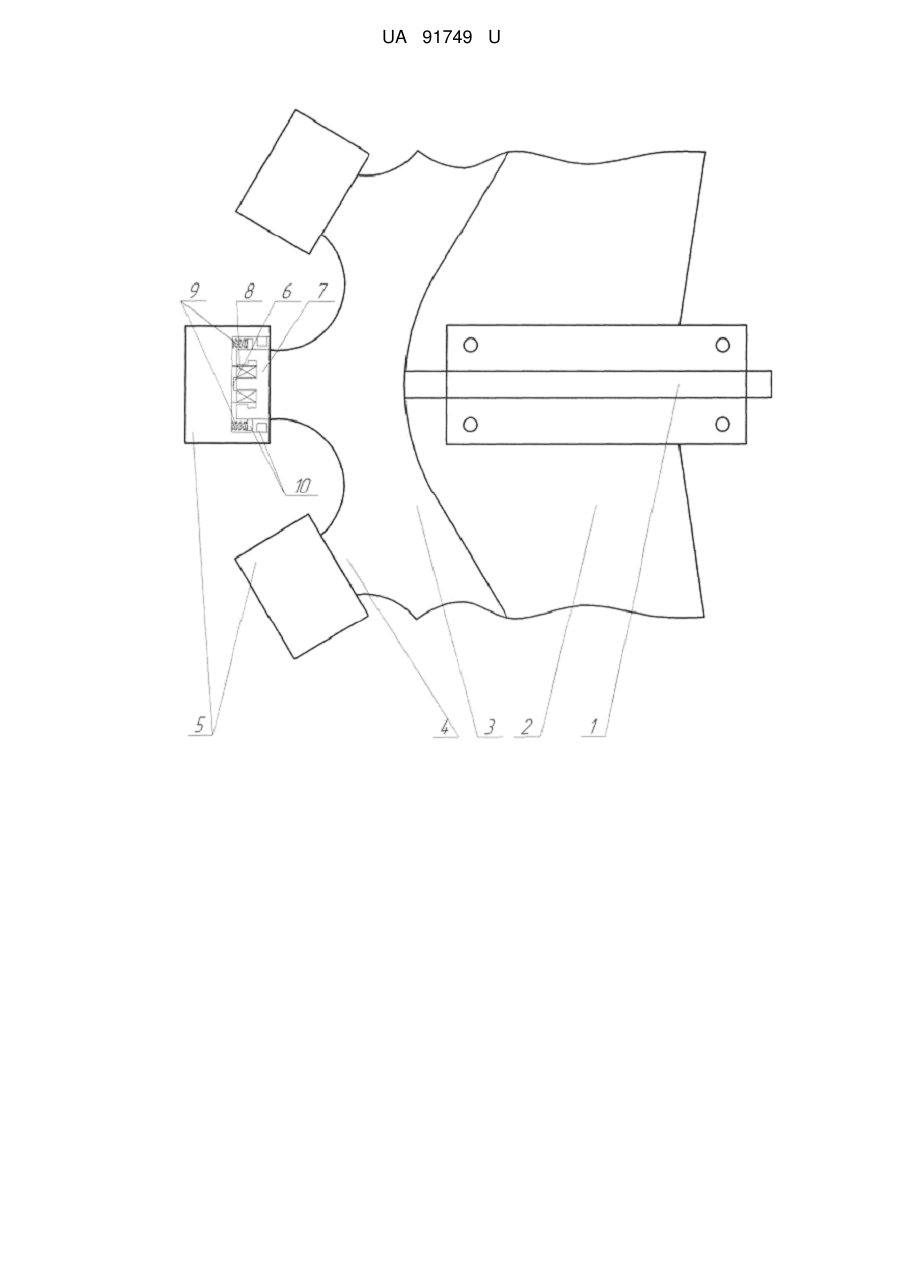

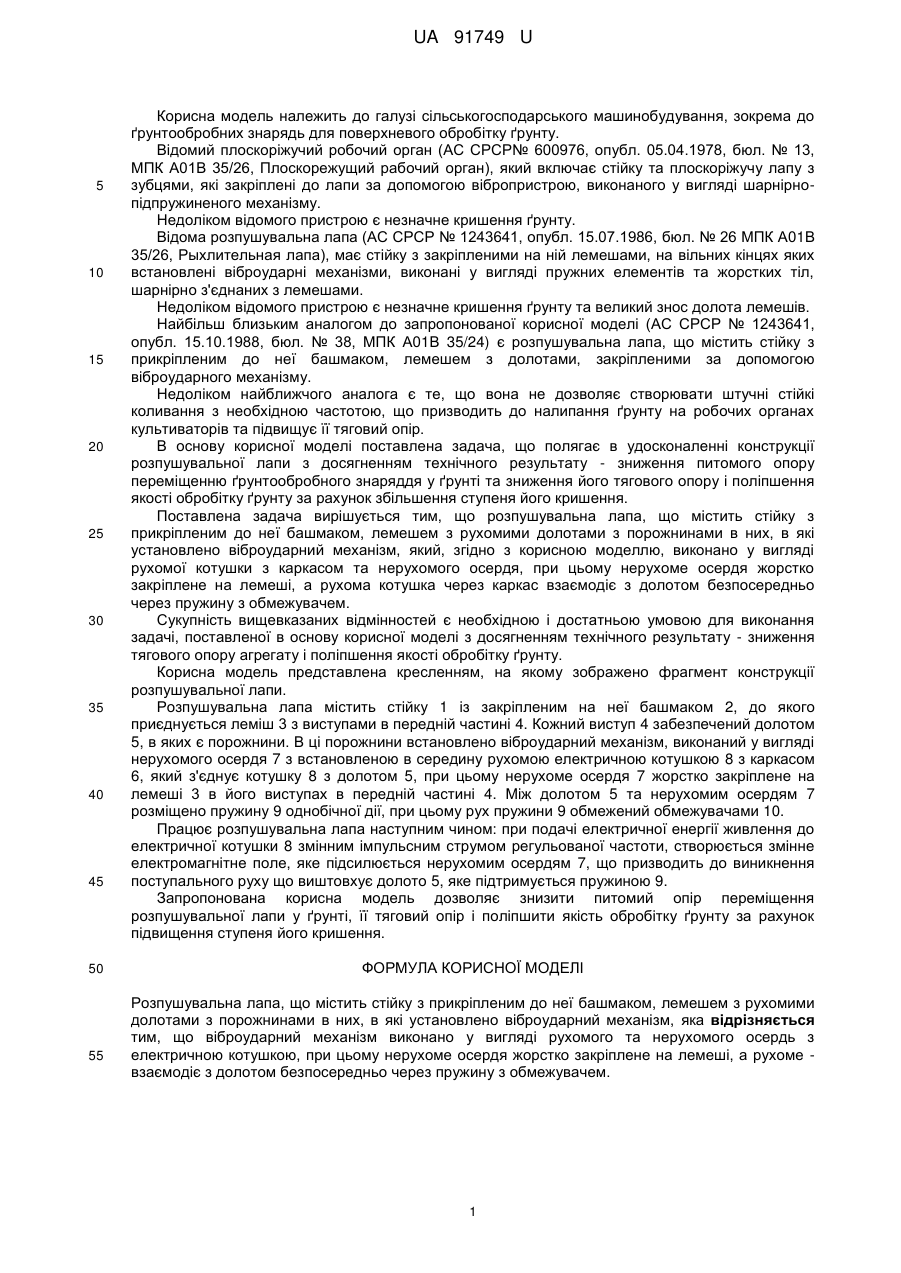

Реферат: UA 91749 U UA 91749 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь для поверхневого обробітку ґрунту. Відомий плоскоріжучий робочий орган (АС СРСР№ 600976, опубл. 05.04.1978, бюл. № 13, МПК А01В 35/26, Плоскорежущий рабочий орган), який включає стійку та плоскоріжучу лапу з зубцями, які закріплені до лапи за допомогою вібропристрою, виконаного у вигляді шарнірнопідпружиненого механізму. Недоліком відомого пристрою є незначне кришення ґрунту. Відома розпушувальна лапа (АС СРСР № 1243641, опубл. 15.07.1986, бюл. № 26 МПК А01В 35/26, Рыхлительная лапа), має стійку з закріпленими на ній лемешами, на вільних кінцях яких встановлені віброударні механізми, виконані у вигляді пружних елементів та жорстких тіл, шарнірно з'єднаних з лемешами. Недоліком відомого пристрою є незначне кришення ґрунту та великий знос долота лемешів. Найбільш близьким аналогом до запропонованої корисної моделі (АС СРСР № 1243641, опубл. 15.10.1988, бюл. № 38, МПК А01В 35/24) є розпушувальна лапа, що містить стійку з прикріпленим до неї башмаком, лемешем з долотами, закріпленими за допомогою віброударного механізму. Недоліком найближчого аналога є те, що вона не дозволяє створювати штучні стійкі коливання з необхідною частотою, що призводить до налипання ґрунту на робочих органах культиваторів та підвищує її тяговий опір. В основу корисної моделі поставлена задача, що полягає в удосконаленні конструкції розпушувальної лапи з досягненням технічного результату - зниження питомого опору переміщенню ґрунтообробного знаряддя у ґрунті та зниження його тягового опору і поліпшення якості обробітку ґрунту за рахунок збільшення ступеня його кришення. Поставлена задача вирішується тим, що розпушувальна лапа, що містить стійку з прикріпленим до неї башмаком, лемешем з рухомими долотами з порожнинами в них, в які установлено віброударний механізм, який, згідно з корисною моделлю, виконано у вигляді рухомої котушки з каркасом та нерухомого осердя, при цьому нерухоме осердя жорстко закріплене на лемеші, а рухома котушка через каркас взаємодіє з долотом безпосередньо через пружину з обмежувачем. Сукупність вищевказаних відмінностей є необхідною і достатньою умовою для виконання задачі, поставленої в основу корисної моделі з досягненням технічного результату - зниження тягового опору агрегату і поліпшення якості обробітку ґрунту. Корисна модель представлена кресленням, на якому зображено фрагмент конструкції розпушувальної лапи. Розпушувальна лапа містить стійку 1 із закріпленим на неї башмаком 2, до якого приєднується леміш 3 з виступами в передній частині 4. Кожний виступ 4 забезпечений долотом 5, в яких є порожнини. В ці порожнини встановлено віброударний механізм, виконаний у вигляді нерухомого осердя 7 з встановленою в середину рухомою електричною котушкою 8 з каркасом 6, який з'єднує котушку 8 з долотом 5, при цьому нерухоме осердя 7 жорстко закріплене на лемеші 3 в його виступах в передній частині 4. Між долотом 5 та нерухомим осердям 7 розміщено пружину 9 однобічної дії, при цьому рух пружини 9 обмежений обмежувачами 10. Працює розпушувальна лапа наступним чином: при подачі електричної енергії живлення до електричної котушки 8 змінним імпульсним струмом регульованої частоти, створюється змінне електромагнітне поле, яке підсилюється нерухомим осердям 7, що призводить до виникнення поступального руху що виштовхує долото 5, яке підтримується пружиною 9. Запропонована корисна модель дозволяє знизити питомий опір переміщення розпушувальної лапи у ґрунті, її тяговий опір і поліпшити якість обробітку ґрунту за рахунок підвищення ступеня його кришення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Розпушувальна лапа, що містить стійку з прикріпленим до неї башмаком, лемешем з рухомими долотами з порожнинами в них, в які установлено віброударний механізм, яка відрізняється тим, що віброударний механізм виконано у вигляді рухомого та нерухомого осердь з електричною котушкою, при цьому нерухоме осердя жорстко закріплене на лемеші, а рухоме взаємодіє з долотом безпосередньо через пружину з обмежувачем. 1 UA 91749 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
