Формула / Реферат

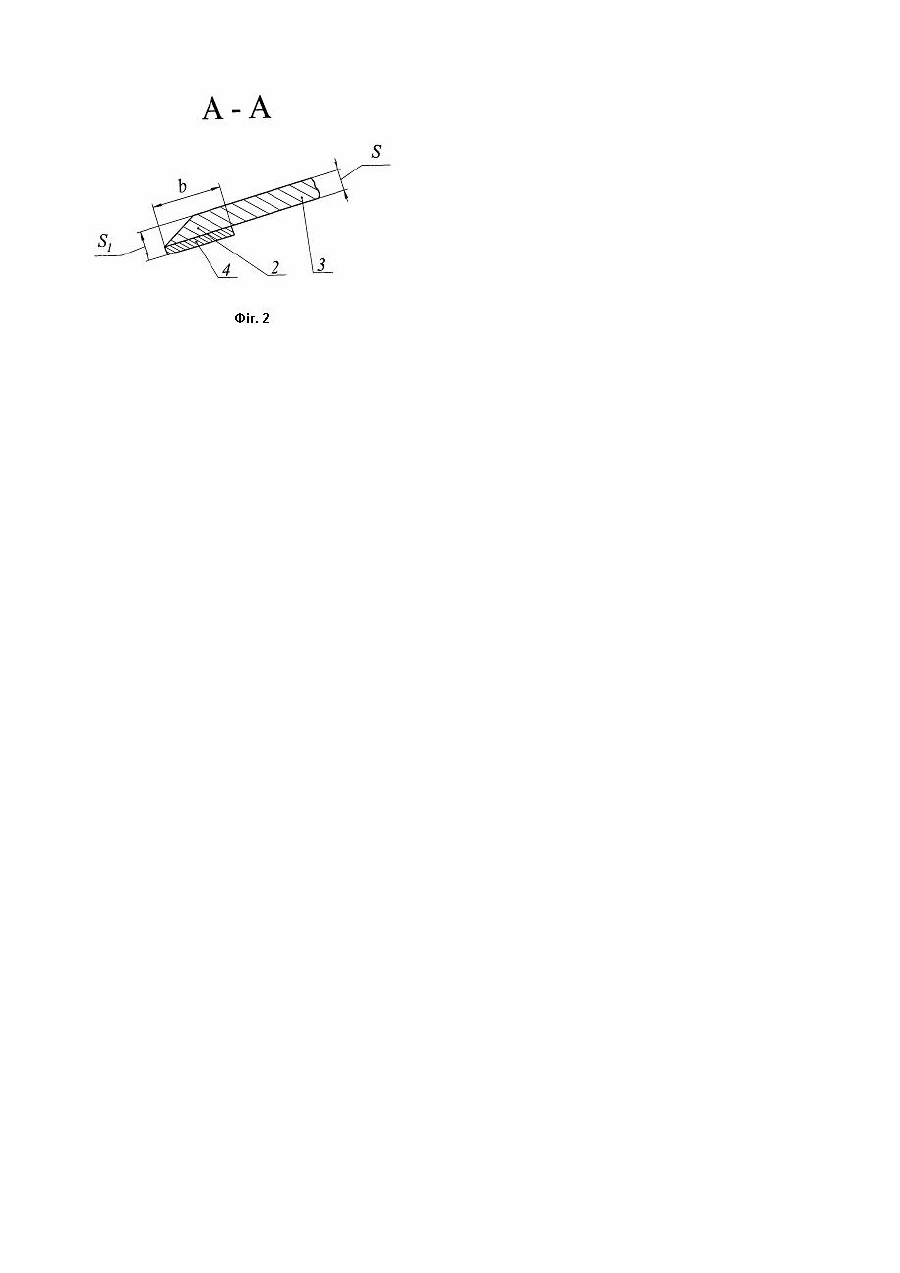

Плоскорізальна лапа, що містить лемеші, встановлені під кутом b один до одного, і має відношення товщини S1 кожного лемеша з боку різальної кромки до товщини S лемеша з протилежного боку в межах 1,1-1,3, яка відрізняється тим, що нижній потовщений бік різальної кромки лемеша b має ширину 1,8-2,5 S і зміцнений лазерною термообробкою на глибину 0,16-0,23 S із можливістю забезпечення ефекту самозагострювання.

Текст

Корисна модель відноситься до сільськогосподарського машинобудування, а саме до робочих органів ґрунтообробних машин. Відома плоскорізальна лапа, що містить встановлені під кутом один до одного лемеші [Карпенко А.И. и др. Сельскохозяйственные машины. М.: Колос, 1983.-С.76-77]. Найбільш близькою за технічною суттю є плоскорізальна лапа, що містить встановлені під кутом один до одного лемеші і має відношення товщин кожного з лемешів зі сторони ріжучої кромки до товщини лемеша з протилежної сторони в межах 1,1...1,3 [AC №1210681, кл. А01В35/20, 1986]. Недоліки відомої конструкції плоскорізальної лапи полягають в наступному. Неможливість досягнення ефекту самозагострювання, що обумовлена oднаковими фізико-механічними і триботехнічними характеристиками верхньої і нижньої поверхонь ріжучої кромки, в процесі експлуатації лапи з умовах інтенсивного абразивного зношування приводить до збільшення радіус / заокруглення (затуплення) ріжучої кромки. При досягненні певних значень радіусу заокруглення знижується ресурс плоскорізальної лапи, значно збільшуються енергетичні показники роботи ґрунтообробного агрегату, збільшується нерівномірність ходу лапи по глибині, знижується якість підрізання бур'янів. Мета корисної моделі - забезпечення ефекту самозагострювання, підвищення ресурсу і якості роботи, зменшення енерговитрат при обробітку ґрунту. Поставлена мета досягається завдяки тому, що нижня потовщена сторона ріжучої кромки лемеша b має ширину 1,8...2,5S і зміцнена лазерною термообробкою на глибину 0,16...0,23S. На Фіг.1 зображено плоскорізальну лапу, вид зверху. На Фіг.2 зображено переріз лемеша плоскорізальної лапи А-А. Плоскорізальна лапа містить встановлені під кутом b один до одного лемеші 1, при цьому відношення товщини S1 кожного з лемешів зі сторони ріжучої кромки 2 до товщини S лемеша з протилежної сторони 3 дорівнює 1,1...1,3; нижня потовщена сторона ріжучої кромки 4 має ширину b, що становить 1,8...2,5 товщини лемеша і зміцнена лазерною термообробкою на глибину 0,16...0,23 товщини лемеша зі сторони протилежної ріжучій кромці 3. Зміцнення лазерною термообробкою дозволяє сформувати на нижній поверхні ріжучої кромки зміцнений шар з високими фізико-механічними і триботехнічними характеристиками. Плоскорізальна лапа працює наступним чином. Встановлена на ґрунтообробному агрегаті плоскорізальна лапа переміщується в абразивному середовищі ґрунту. При цьому за рахунок високих триботехнічних характеристик нижня сторона ріжучої кромки 4 зношується менш інтенсивно у порівнянні з верхньою. При цьому досягається ефект самозагострювання: ріжуча кромка в процесі експлуатації зберігає початкові геометричні параметри і гостроту. Таким чином забезпечується: високий ресурс лапи, якість її роботи, що оцінюється рівномірністю ходу по глибині і ступенем підрізання бур'янів, низькі енерговитрати на обробіток ґрунту за рахунок постійності тягового опору.

Дивитися

Додаткова інформація

Назва патенту англійською

Flat hoe

Автори англійською

Aulin Viktor Vasyliovych, Bobrytskyi Vitalii Mykolaiovych, Bisiuk Viktor Anatoliiovych, Baranovskyi Denys Mykolaiovych, Zhulai Oleksandr Yuriiovych

Назва патенту російською

Плоскорежущая лапа

Автори російською

Аулин Виктор Васильевич, Бобрицкий Виталий Николаевич, Бисюк Виктор Анатольевич, Барановский Денис Николаевич, Жулай Александр Юрьевич

МПК / Мітки

МПК: A01B 35/20

Мітки: плоскорізальна, лапа
