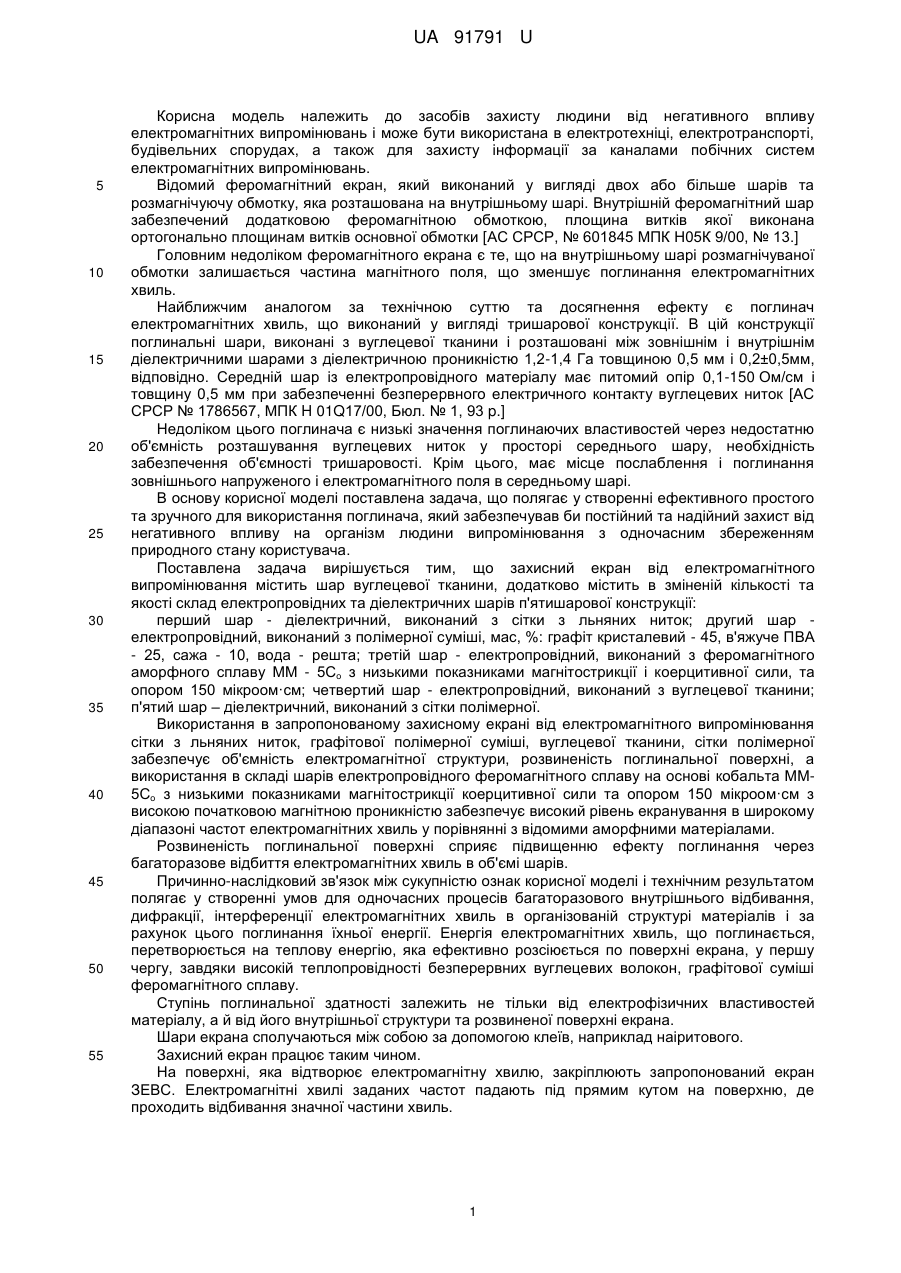

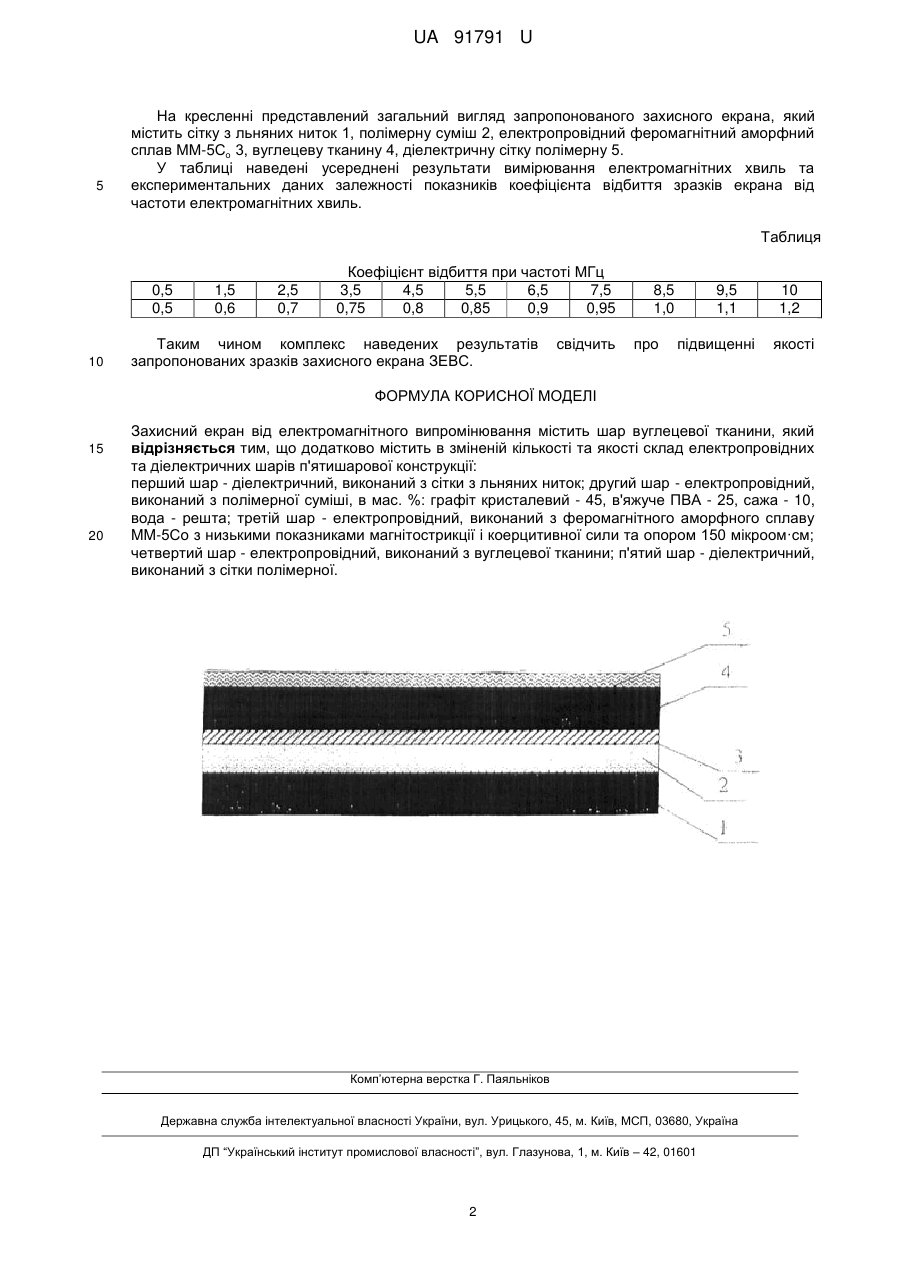

Реферат: Захисний екран від електромагнітного випромінювання містить в зміненій кількості та якості склад електропровідних та діелектричних шарів п'ятишарової конструкції. UA 91791 U (54) ЗАХИСНИЙ ЕКРАН ДЛЯ ЗАХИСТУ ВІД ЕЛЕКТРОМАГНІТНОГО ВИПРОМІНЮВАННЯ ЗЕВС UA 91791 U UA 91791 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів захисту людини від негативного впливу електромагнітних випромінювань і може бути використана в електротехніці, електротранспорті, будівельних спорудах, а також для захисту інформації за каналами побічних систем електромагнітних випромінювань. Відомий феромагнітний екран, який виконаний у вигляді двох або більше шарів та розмагнічуючу обмотку, яка розташована на внутрішньому шарі. Внутрішній феромагнітний шар забезпечений додатковою феромагнітною обмоткою, площина витків якої виконана ортогонально площинам витків основної обмотки [АС СРСР, № 601845 МПК Н05К 9/00, № 13.] Головним недоліком феромагнітного екрана є те, що на внутрішньому шарі розмагнічуваної обмотки залишається частина магнітного поля, що зменшує поглинання електромагнітних хвиль. Найближчим аналогом за технічною суттю та досягнення ефекту є поглинач електромагнітних хвиль, що виконаний у вигляді тришарової конструкції. В цій конструкції поглинальні шари, виконані з вуглецевої тканини і розташовані між зовнішнім і внутрішнім діелектричними шарами з діелектричною проникністю 1,2-1,4 Га товщиною 0,5 мм і 0,2±0,5мм, відповідно. Середній шар із електропровідного матеріалу має питомий опір 0,1-150 Ом/см і товщину 0,5 мм при забезпеченні безперервного електричного контакту вуглецевих ниток [АС СРСР № 1786567, МПК H 01Q17/00, Бюл. № 1, 93 p.] Недоліком цього поглинача є низькі значення поглинаючих властивостей через недостатню об'ємність розташування вуглецевих ниток у просторі середнього шару, необхідність забезпечення об'ємності тришаровості. Крім цього, має місце послаблення і поглинання зовнішнього напруженого і електромагнітного поля в середньому шарі. В основу корисної моделі поставлена задача, що полягає у створенні ефективного простого та зручного для використання поглинача, який забезпечував би постійний та надійний захист від негативного впливу на організм людини випромінювання з одночасним збереженням природного стану користувача. Поставлена задача вирішується тим, що захисний екран від електромагнітного випромінювання містить шар вуглецевої тканини, додатково містить в зміненій кількості та якості склад електропровідних та діелектричних шарів п'ятишарової конструкції: перший шар - діелектричний, виконаний з сітки з льняних ниток; другий шар електропровідний, виконаний з полімерної суміші, мас, %: графіт кристалевий - 45, в'яжуче ПВА - 25, сажа - 10, вода - решта; третій шар - електропровідний, виконаний з феромагнітного аморфного сплаву ММ - 5Со з низькими показниками магнітострикції і коерцитивної сили, та опором 150 мікроом·см; четвертий шар - електропровідний, виконаний з вуглецевої тканини; п'ятий шар – діелектричний, виконаний з сітки полімерної. Використання в запропонованому захисному екрані від електромагнітного випромінювання сітки з льняних ниток, графітової полімерної суміші, вуглецевої тканини, сітки полімерної забезпечує об'ємність електромагнітної структури, розвиненість поглинальної поверхні, а використання в складі шарів електропровідного феромагнітного сплаву на основі кобальта ММ5Со з низькими показниками магнітострикції коерцитивної сили та опором 150 мікроом·см з високою початковою магнітною проникністю забезпечує високий рівень екранування в широкому діапазоні частот електромагнітних хвиль у порівнянні з відомими аморфними матеріалами. Розвиненість поглинальної поверхні сприяє підвищенню ефекту поглинання через багаторазове відбиття електромагнітних хвиль в об'ємі шарів. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає у створенні умов для одночасних процесів багаторазового внутрішнього відбивання, дифракції, інтерференції електромагнітних хвиль в організованій структурі матеріалів і за рахунок цього поглинання їхньої енергії. Енергія електромагнітних хвиль, що поглинається, перетворюється на теплову енергію, яка ефективно розсіюється по поверхні екрана, у першу чергу, завдяки високій теплопровідності безперервних вуглецевих волокон, графітової суміші феромагнітного сплаву. Ступінь поглинальної здатності залежить не тільки від електрофізичних властивостей матеріалу, а й від його внутрішньої структури та розвиненої поверхні екрана. Шари екрана сполучаються між собою за допомогою клеїв, наприклад наіритового. Захисний екран працює таким чином. На поверхні, яка відтворює електромагнітну хвилю, закріплюють запропонований екран ЗЕВС. Електромагнітні хвилі заданих частот падають під прямим кутом на поверхню, де проходить відбивання значної частини хвиль. 1 UA 91791 U 5 На кресленні представлений загальний вигляд запропонованого захисного екрана, який містить сітку з льняних ниток 1, полімерну суміш 2, електропровідний феромагнітний аморфний сплав ММ-5Со 3, вуглецеву тканину 4, діелектричну сітку полімерну 5. У таблиці наведені усереднені результати вимірювання електромагнітних хвиль та експериментальних даних залежності показників коефіцієнта відбиття зразків екрана від частоти електромагнітних хвиль. Таблиця 0,5 0,5 10 1,5 0,6 2,5 0,7 Коефіцієнт відбиття при частоті МГц 3,5 4,5 5,5 6,5 7,5 0,75 0,8 0,85 0,9 0,95 Таким чином комплекс наведених результатів запропонованих зразків захисного екрана ЗЕВС. свідчить 8,5 1,0 про 9,5 1,1 підвищенні 10 1,2 якості ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Захисний екран від електромагнітного випромінювання містить шар вуглецевої тканини, який відрізняється тим, що додатково містить в зміненій кількості та якості склад електропровідних та діелектричних шарів п'ятишарової конструкції: перший шар - діелектричний, виконаний з сітки з льняних ниток; другий шар - електропровідний, виконаний з полімерної суміші, в мас. %: графіт кристалевий - 45, в'яжуче ПВА - 25, сажа - 10, вода - решта; третій шар - електропровідний, виконаний з феромагнітного аморфного сплаву MM-5Со з низькими показниками магнітострикції і коерцитивної сили та опором 150 мікроом·см; четвертий шар - електропровідний, виконаний з вуглецевої тканини; п'ятий шар - діелектричний, виконаний з сітки полімерної. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
