Випарний апарат

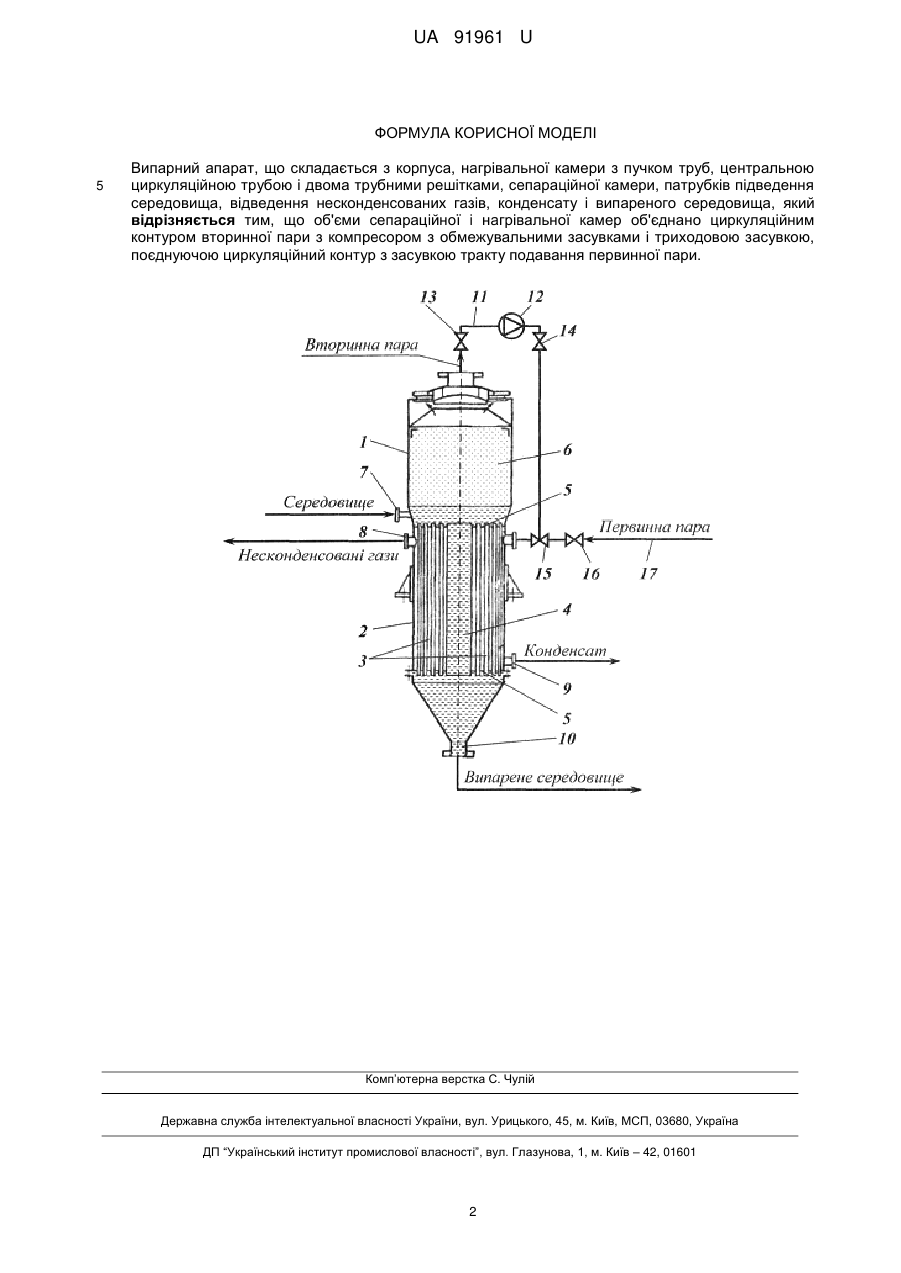

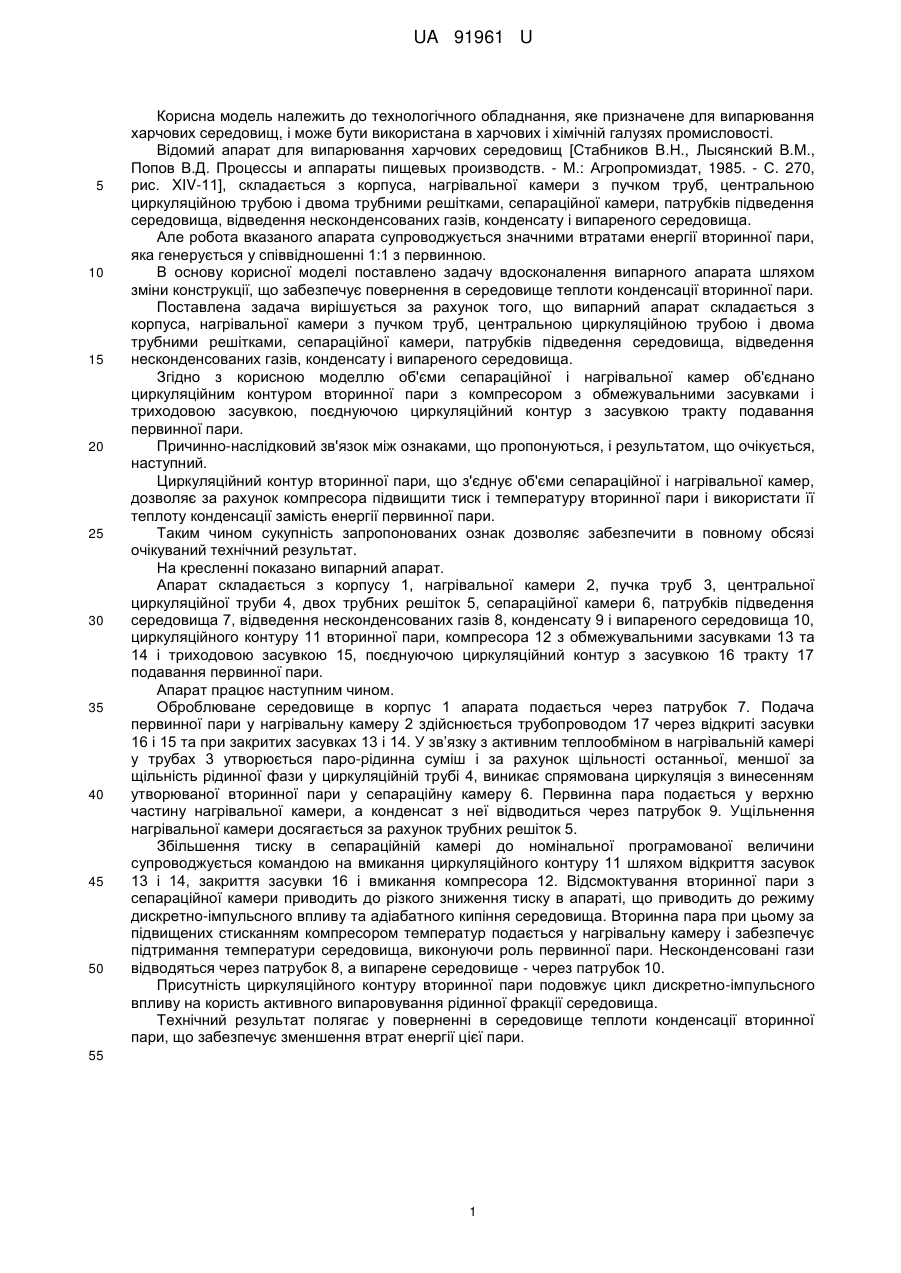

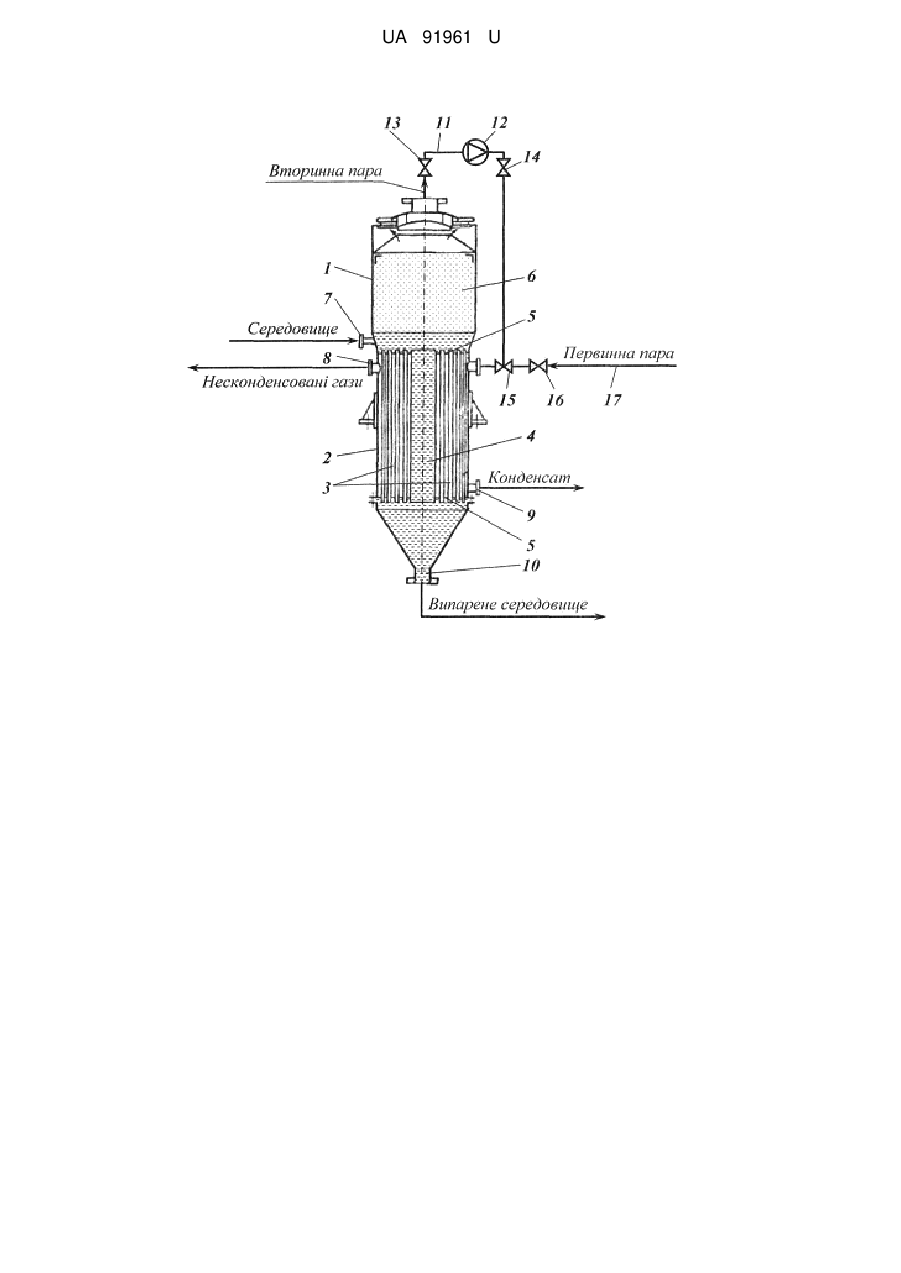

Реферат: Випарний апарат складається з корпуса, нагрівальної камери з пучком труб, центральною циркуляційною трубою і двома трубними решітками, сепараційної камери, патрубків підведення середовища, відведення несконденсованих газів, конденсату і випареного середовища. Об'єми сепараційної і нагрівальної камер об'єднано циркуляційним контуром вторинної пари з компресором з обмежувальними засувками і триходовою засувкою, поєднуючою циркуляційний контур з засувкою тракту подавання первинної пари. UA 91961 U (54) ВИПАРНИЙ АПАРАТ UA 91961 U UA 91961 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технологічного обладнання, яке призначене для випарювання харчових середовищ, і може бути використана в харчових і хімічній галузях промисловості. Відомий апарат для випарювання харчових середовищ [Стабников В.Н., Лысянский В.М., Попов В.Д. Процессы и аппараты пищевых производств. - М.: Агропромиздат, 1985. - С. 270, рис. XIV-11], складається з корпуса, нагрівальної камери з пучком труб, центральною циркуляційною трубою і двома трубними решітками, сепараційної камери, патрубків підведення середовища, відведення несконденсованих газів, конденсату і випареного середовища. Але робота вказаного апарата супроводжується значними втратами енергії вторинної пари, яка генерується у співвідношенні 1:1 з первинною. В основу корисної моделі поставлено задачу вдосконалення випарного апарата шляхом зміни конструкції, що забезпечує повернення в середовище теплоти конденсації вторинної пари. Поставлена задача вирішується за рахунок того, що випарний апарат складається з корпуса, нагрівальної камери з пучком труб, центральною циркуляційною трубою і двома трубними решітками, сепараційної камери, патрубків підведення середовища, відведення несконденсованих газів, конденсату і випареного середовища. Згідно з корисною моделлю об'єми сепараційної і нагрівальної камер об'єднано циркуляційним контуром вторинної пари з компресором з обмежувальними засувками і триходовою засувкою, поєднуючою циркуляційний контур з засувкою тракту подавання первинної пари. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Циркуляційний контур вторинної пари, що з'єднує об'єми сепараційної і нагрівальної камер, дозволяє за рахунок компресора підвищити тиск і температуру вторинної пари і використати її теплоту конденсації замість енергії первинної пари. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному обсязі очікуваний технічний результат. На кресленні показано випарний апарат. Апарат складається з корпусу 1, нагрівальної камери 2, пучка труб 3, центральної циркуляційної труби 4, двох трубних решіток 5, сепараційної камери 6, патрубків підведення середовища 7, відведення несконденсованих газів 8, конденсату 9 і випареного середовища 10, циркуляційного контуру 11 вторинної пари, компресора 12 з обмежувальними засувками 13 та 14 і триходовою засувкою 15, поєднуючою циркуляційний контур з засувкою 16 тракту 17 подавання первинної пари. Апарат працює наступним чином. Оброблюване середовище в корпус 1 апарата подається через патрубок 7. Подача первинної пари у нагрівальну камеру 2 здійснюється трубопроводом 17 через відкриті засувки 16 і 15 та при закритих засувках 13 і 14. У зв’язку з активним теплообміном в нагрівальній камері у трубах 3 утворюється паро-рідинна суміш і за рахунок щільності останньої, меншої за щільність рідинної фази у циркуляційній трубі 4, виникає спрямована циркуляція з винесенням утворюваної вторинної пари у сепараційну камеру 6. Первинна пара подається у верхню частину нагрівальної камери, а конденсат з неї відводиться через патрубок 9. Ущільнення нагрівальної камери досягається за рахунок трубних решіток 5. Збільшення тиску в сепараційній камері до номінальної програмованої величини супроводжується командою на вмикання циркуляційного контуру 11 шляхом відкриття засувок 13 і 14, закриття засувки 16 і вмикання компресора 12. Відсмоктування вторинної пари з сепараційної камери приводить до різкого зниження тиску в апараті, що приводить до режиму дискретно-імпульсного впливу та адіабатного кипіння середовища. Вторинна пара при цьому за підвищених стисканням компресором температур подається у нагрівальну камеру і забезпечує підтримання температури середовища, виконуючи роль первинної пари. Несконденсовані гази відводяться через патрубок 8, а випарене середовище - через патрубок 10. Присутність циркуляційного контуру вторинної пари подовжує цикл дискретно-імпульсного впливу на користь активного випаровування рідинної фракції середовища. Технічний результат полягає у поверненні в середовище теплоти конденсації вторинної пари, що забезпечує зменшення втрат енергії цієї пари. 55 1 UA 91961 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Випарний апарат, що складається з корпуса, нагрівальної камери з пучком труб, центральною циркуляційною трубою і двома трубними решітками, сепараційної камери, патрубків підведення середовища, відведення несконденсованих газів, конденсату і випареного середовища, який відрізняється тим, що об'єми сепараційної і нагрівальної камер об'єднано циркуляційним контуром вторинної пари з компресором з обмежувальними засувками і триходовою засувкою, поєднуючою циркуляційний контур з засувкою тракту подавання первинної пари. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
