Випарний апарат
Формула / Реферат
1. Випарний апарат з низхідною плівкою рідини, що містить вертикальну циліндричну нагрівальну камеру з кип’ятильними трубами і сепараційний простір з розчиновою камерою, розташованою нижче нагрівальної камери, який відрізняється тим, що він обладнаний відцентровим сепаратором, розташованим у вертикальній частині труби для відведення вторинної пари, що під’єднана до верхньої частини розчинової камери.
2. Апарат за п. 1, який відрізняється тим, що відцентровий сепаратор виконано у вигляді циліндрично-конічної ємності, де на циліндричній частині ємності тангенціально встановлено плоскі сопла.
3. Апарат за п. 1, який відрізняється тим, що відцентровий сепаратор обладнано переливною трубою, яка з'єднує його з нижньою частиною випарного апарата.
Текст

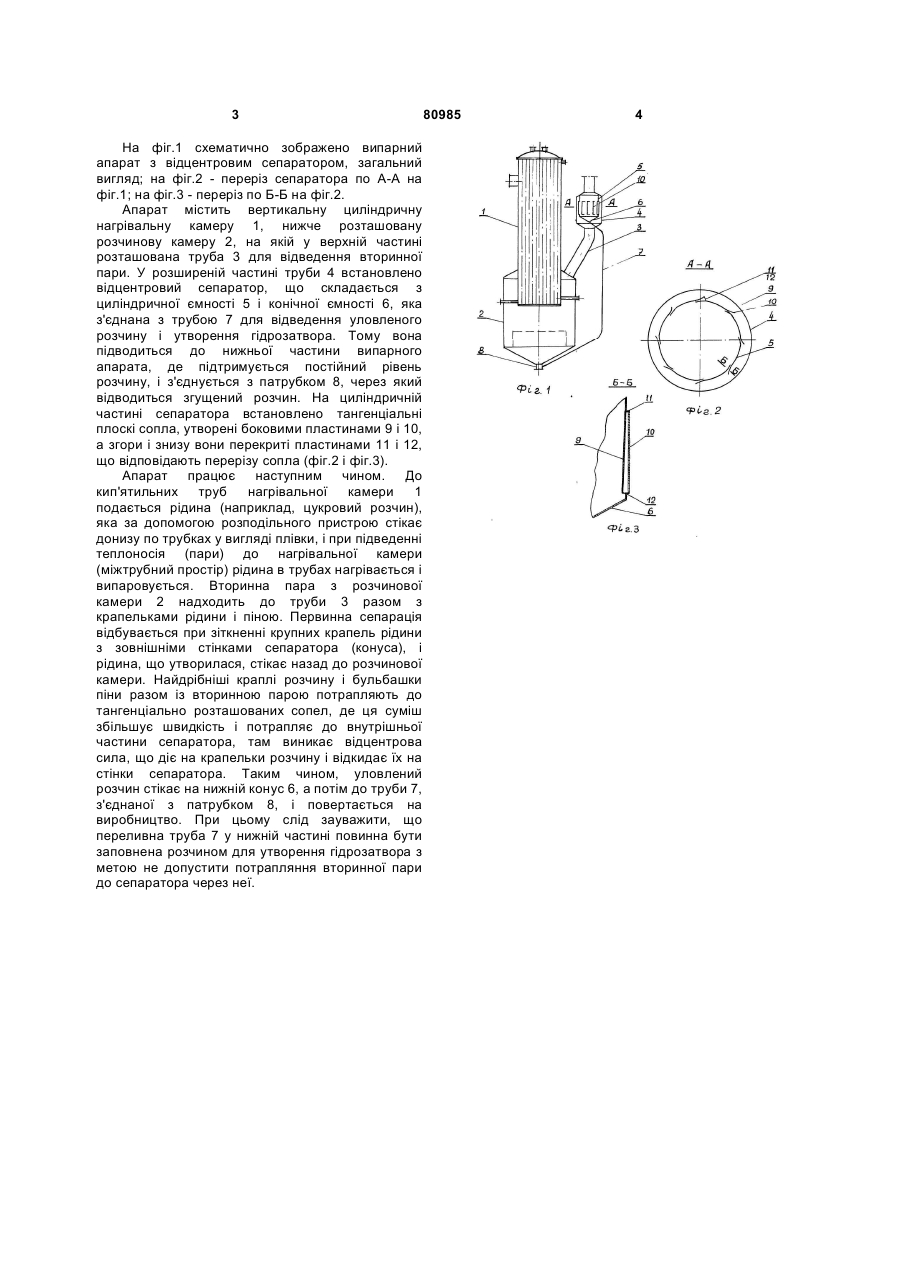

1. Випарний апарат з низхідною плівкою рідини, що містить вертикальну циліндричну нагрівальну камеру з кип’ятильними трубами і сепараційний простір з розчиновою камерою, розташованою нижче нагрівальної камери, який 3 На фіг.1 схематично зображено випарний апарат з відцентровим сепаратором, загальний вигляд; на фіг.2 - переріз сепаратора по А-А на фіг.1; на фіг.3 - переріз по Б-Б на фіг.2. Апарат містить вертикальну циліндричну нагрівальну камеру 1, нижче розташовану розчинову камеру 2, на якій у верхній частині розташована труба 3 для відведення вторинної пари. У розширеній частині труби 4 встановлено відцентровий сепаратор, що складається з циліндричної ємності 5 і конічної ємності 6, яка з'єднана з трубою 7 для відведення уловленого розчину і утворення гідрозатвора. Тому вона підводиться до нижньої частини випарного апарата, де підтримується постійний рівень розчину, і з'єднується з патрубком 8, через який відводиться згущений розчин. На циліндричній частині сепаратора встановлено тангенціальні плоскі сопла, утворені боковими пластинами 9 і 10, а згори і знизу вони перекриті пластинами 11 і 12, що відповідають перерізу сопла (фіг.2 і фіг.3). Апарат працює наступним чином. До кип'ятильних труб нагрівальної камери 1 подається рідина (наприклад, цукровий розчин), яка за допомогою розподільного пристрою стікає донизу по трубках у вигляді плівки, і при підведенні теплоносія (пари) до нагрівальної камери (міжтрубний простір) рідина в трубах нагрівається і випаровується. Вторинна пара з розчинової камери 2 надходить до труби 3 разом з крапельками рідини і піною. Первинна сепарація відбувається при зіткненні крупних крапель рідини з зовнішніми стінками сепаратора (конуса), і рідина, що утворилася, стікає назад до розчинової камери. Найдрібніші краплі розчину і бульбашки піни разом із вторинною парою потрапляють до тангенціально розташованих сопел, де ця суміш збільшує швидкість і потрапляє до внутрішньої частини сепаратора, там виникає відцентрова сила, що діє на крапельки розчину і відкидає їх на стінки сепаратора. Таким чином, уловлений розчин стікає на нижній конус 6, а потім до труби 7, з'єднаної з патрубком 8, і повертається на виробництво. При цьому слід зауважити, що переливна труба 7 у нижній частині повинна бути заповнена розчином для утворення гідрозатвора з метою не допустити потрапляння вторинної пари до сепаратора через неї. 80985 4
ДивитисяДодаткова інформація
Назва патенту англійськоюEvaporator
Автори англійськоюPrykhodchenko Vilen Antonovych
Назва патенту російськоюВыпарной аппарат
Автори російськоюПриходченко Вилен Антонович
