Завантажити PDF файл.

Формула / Реферат

Спосіб анкерного кріплення масиву, що включає нанесення на канатний стрижень твердіючого матеріалу окремими ділянками, витримку канатного стрижня до затверділості твердіючого матеріалу, буріння шпуру в масиві, введення в шпур згаданого стрижня з його закріпленням в шпурі зв'язуючим матеріалом, який відрізняється тим, що в масиві бурять додатковий шпур під кутом до першого шпуру, а в кожний шпур вводять різні ділянки канатного стрижня, при цьому згаданий стрижень закріплюють зв'язуючим матеріалом і в додатковому шпурі.

Текст

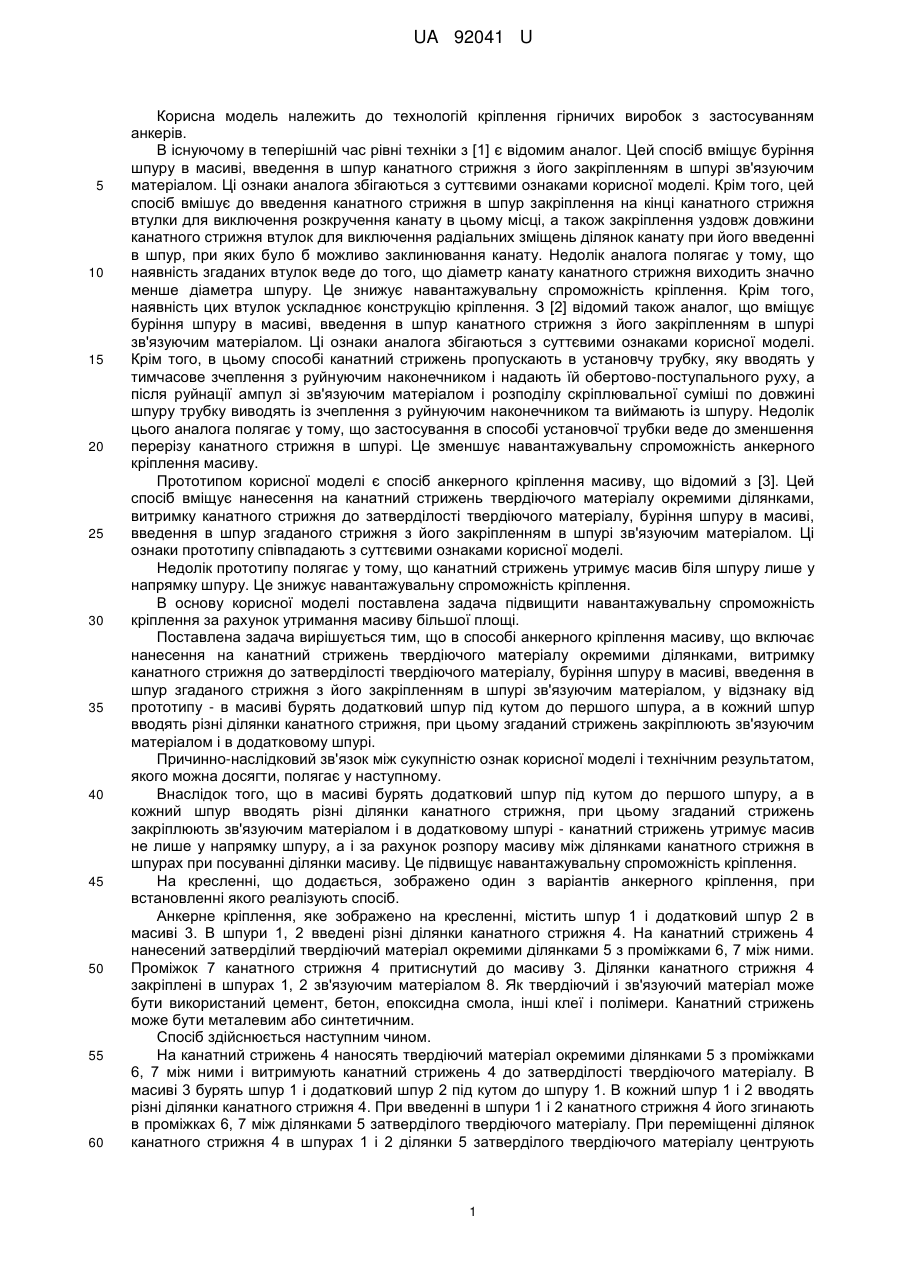

Реферат: Спосіб анкерного кріплення масиву включає нанесення на канатний стрижень твердіючого матеріалу окремими ділянками, витримку канатного стрижня до затверділості твердіючого матеріалу, буріння шпуру в масиві, введення в шпур згаданого стрижня з його закріпленням в шпурі зв'язуючим матеріалом. В масиві бурять додатковий шпур під кутом до першого шпуру, а в кожний шпур вводять різні ділянки канатного стрижня, при цьому згаданий стрижень закріплюють зв'язуючим матеріалом і в додатковому шпурі. UA 92041 U (54) СПОСІБ АНКЕРНОГО КРІПЛЕННЯ МАСИВУ UA 92041 U UA 92041 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технологій кріплення гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей спосіб вміщує буріння шпуру в масиві, введення в шпур канатного стрижня з його закріпленням в шпурі зв'язуючим матеріалом. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, цей спосіб вмішує до введення канатного стрижня в шпур закріплення на кінці канатного стрижня втулки для виключення розкручення канату в цьому місці, а також закріплення уздовж довжини канатного стрижня втулок для виключення радіальних зміщень ділянок канату при його введенні в шпур, при яких було б можливо заклинювання канату. Недолік аналога полягає у тому, що наявність згаданих втулок веде до того, що діаметр канату канатного стрижня виходить значно менше діаметра шпуру. Це знижує навантажувальну спроможність кріплення. Крім того, наявність цих втулок ускладнює конструкцію кріплення. З [2] відомий також аналог, що вміщує буріння шпуру в масиві, введення в шпур канатного стрижня з його закріпленням в шпурі зв'язуючим матеріалом. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, в цьому способі канатний стрижень пропускають в установчу трубку, яку вводять у тимчасове зчеплення з руйнуючим наконечником і надають їй обертово-поступального руху, а після руйнації ампул зі зв'язуючим матеріалом і розподілу скріплювальної суміші по довжині шпуру трубку виводять із зчеплення з руйнуючим наконечником та виймають із шпуру. Недолік цього аналога полягає у тому, що застосування в способі установчої трубки веде до зменшення перерізу канатного стрижня в шпурі. Це зменшує навантажувальну спроможність анкерного кріплення масиву. Прототипом корисної моделі є спосіб анкерного кріплення масиву, що відомий з [3]. Цей спосіб вміщує нанесення на канатний стрижень твердіючого матеріалу окремими ділянками, витримку канатного стрижня до затверділості твердіючого матеріалу, буріння шпуру в масиві, введення в шпур згаданого стрижня з його закріпленням в шпурі зв'язуючим матеріалом. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Недолік прототипу полягає у тому, що канатний стрижень утримує масив біля шпуру лише у напрямку шпуру. Це знижує навантажувальну спроможність кріплення. В основу корисної моделі поставлена задача підвищити навантажувальну спроможність кріплення за рахунок утримання масиву більшої площі. Поставлена задача вирішується тим, що в способі анкерного кріплення масиву, що включає нанесення на канатний стрижень твердіючого матеріалу окремими ділянками, витримку канатного стрижня до затверділості твердіючого матеріалу, буріння шпуру в масиві, введення в шпур згаданого стрижня з його закріпленням в шпурі зв'язуючим матеріалом, у відзнаку від прототипу - в масиві бурять додатковий шпур під кутом до першого шпура, а в кожний шпур вводять різні ділянки канатного стрижня, при цьому згаданий стрижень закріплюють зв'язуючим матеріалом і в додатковому шпурі. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що в масиві бурять додатковий шпур під кутом до першого шпуру, а в кожний шпур вводять різні ділянки канатного стрижня, при цьому згаданий стрижень закріплюють зв'язуючим матеріалом і в додатковому шпурі - канатний стрижень утримує масив не лише у напрямку шпуру, а і за рахунок розпору масиву між ділянками канатного стрижня в шпурах при посуванні ділянки масиву. Це підвищує навантажувальну спроможність кріплення. На кресленні, що додається, зображено один з варіантів анкерного кріплення, при встановленні якого реалізують спосіб. Анкерне кріплення, яке зображено на кресленні, містить шпур 1 і додатковий шпур 2 в масиві 3. В шпури 1, 2 введені різні ділянки канатного стрижня 4. На канатний стрижень 4 нанесений затверділий твердіючий матеріал окремими ділянками 5 з проміжками 6, 7 між ними. Проміжок 7 канатного стрижня 4 притиснутий до масиву 3. Ділянки канатного стрижня 4 закріплені в шпурах 1, 2 зв'язуючим матеріалом 8. Як твердіючий і зв'язуючий матеріал може бути використаний цемент, бетон, епоксидна смола, інші клеї і полімери. Канатний стрижень може бути металевим або синтетичним. Спосіб здійснюється наступним чином. На канатний стрижень 4 наносять твердіючий матеріал окремими ділянками 5 з проміжками 6, 7 між ними і витримують канатний стрижень 4 до затверділості твердіючого матеріалу. В масиві 3 бурять шпур 1 і додатковий шпур 2 під кутом до шпуру 1. В кожний шпур 1 і 2 вводять різні ділянки канатного стрижня 4. При введенні в шпури 1 і 2 канатного стрижня 4 його згинають в проміжках 6, 7 між ділянками 5 затверділого твердіючого матеріалу. При переміщенні ділянок канатного стрижня 4 в шпурах 1 і 2 ділянки 5 затверділого твердіючого матеріалу центрують 1 UA 92041 U 5 10 15 20 канатний стрижень 4 в шпурах 1 і 2 і не дають йому стопоритися за рахунок бічного вигину. Стрижень 4 закріплюють в шпурах 1 і 2 зв'язуючим матеріалом 8. Зв'язуючий матеріал 8 можуть вводити в шпури 1 і 2 у вигляді ампул попереду кінців стрижня 4, у вигляді консистентного попереднього нагнітання в шпури 1, 2 з зависанням цього матеріалу в шпурах, або у вигляді бічного нагнітання цього матеріалу в проміжки між канатним стержнем 4 і стінками шпурів 1, 2. Нагнітання зв'язуючого матеріалу 8 в шпури 1, 2 можуть здійснювати ін'єктором або іншими пристроями. Після реалізації способу забезпечується розпір масиву З між ділянками канатного стрижня 4 в шпурах 1 і 2 при посуванні ділянки масиву 3. Це підвищує навантажувальну спроможність кріплення. Джерела інформації: 1. Патент Росії № 2166636, E21D 21/00, від 04.11.1997 р. 2. Патент України на корисну модель № 45818, E21D 21/00, від 19.06.2009 р. 3. Патент України на корисну модель № 86303, E21D 20/00, від 25.06.2013 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб анкерного кріплення масиву, що включає нанесення на канатний стрижень твердіючого матеріалу окремими ділянками, витримку канатного стрижня до затверділості твердіючого матеріалу, буріння шпуру в масиві, введення в шпур згаданого стрижня з його закріпленням в шпурі зв'язуючим матеріалом, який відрізняється тим, що в масиві бурять додатковий шпур під кутом до першого шпуру, а в кожний шпур вводять різні ділянки канатного стрижня, при цьому згаданий стрижень закріплюють зв'язуючим матеріалом і в додатковому шпурі. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Yalanskyi Anatolii Oleksandrovych, Ikonnikova Natalia Anatoliivna

Автори російською

Яланский Анатолий Александрович, Иконникова Наталия Анатолиевна

МПК / Мітки

МПК: E21D 20/00

Мітки: масиву, спосіб, анкерного, кріплення
