Універсальна грунтообробно-посівна машина

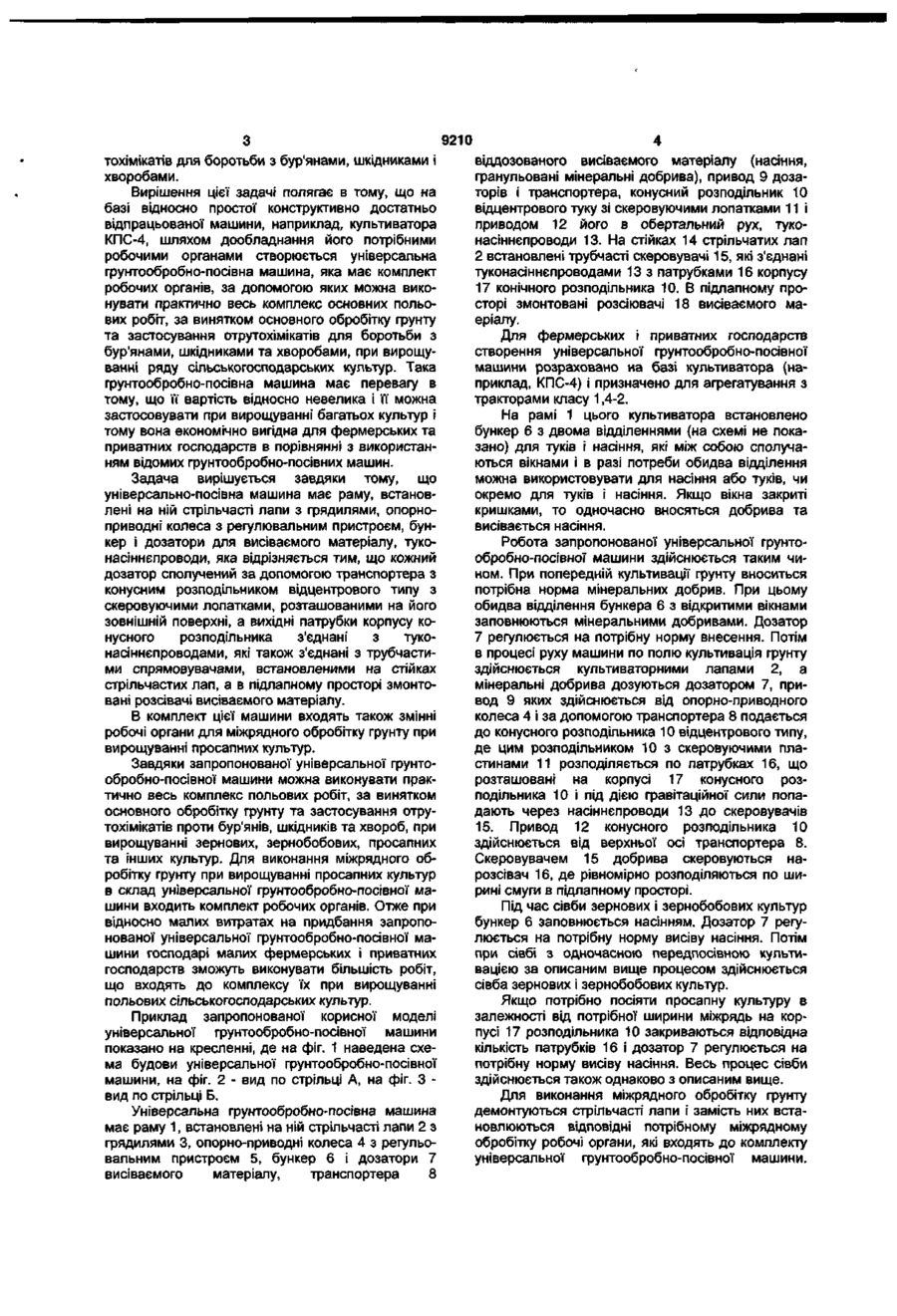

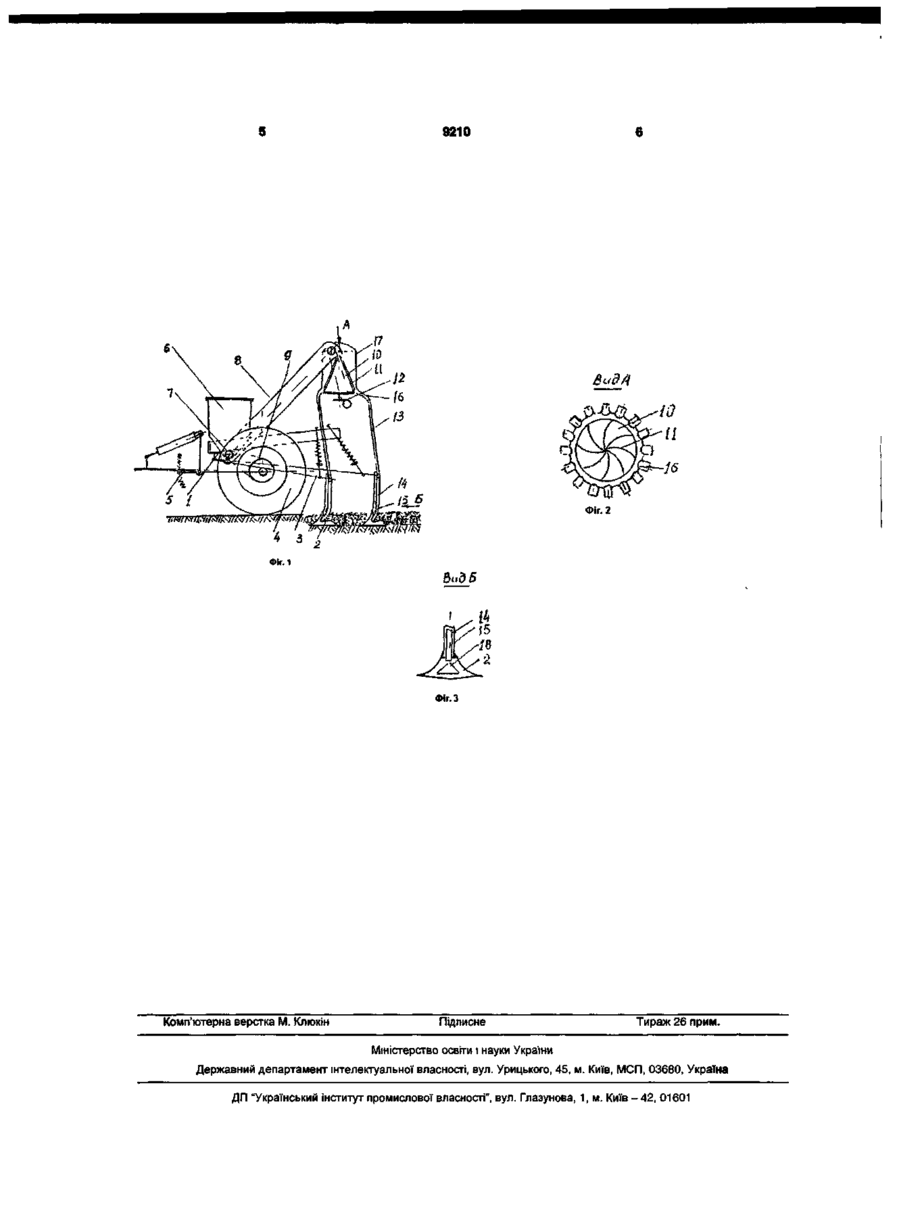

Універсальна грунтообробно-посівна машина, що має раму, встановлені на ній стрілчасті лапи з гряділями, опорно-привідні колеса з регулюваль ним пристроєм, бункер і дозатори для висівного матеріалу, туконасіннєпроводи, яка відрізняється тим, що кожний дозатор сполучений за допомогою транспортера з конусним розподільником відцентрового типу з скеровуючими лопатками, розташованими на його зовнішній поверхні, а вихідні патрубки корпусу конусного розподільника з'єднані з туконасіннєпроводами, які також з'єднані з трубчастими спрямовувачами висівного матеріалу, встановленими на стійках стрілчастих лап, а в підлапному просторі змонтовані розсіювачі висівного матеріалу. Корисна модель відноситься до сільгоспмашинобудування і може використовуватися в сільськогосподарському виробництві, зокрема в фермерських і приватних господарствах. Відомі грунтообробно-посівні машини мають раму з встановленими на ній стрільчастими лапами, опорні колеса з регулювальним пристроєм, бункер і дозатори для висіваємого матеріалу [Авт. свід. № 1808231 СРСР, МПК А01 В 49/06]. Відомі грунтообробно-посівні машини занадто складні, а відповідно мають велику металоємкість. До того ж вони вузькоспеціалізовані. їх можна використовувати при виконанні одночасно двох або декілька технологічних операцій при вирощуванні однієї сільськогосподарської культури. Для виконання всього комплексу польових робіт при вирощуванні різних сільськогосподарських культур потрібно мати ще ряд інших сільськогосподарських машин. Тому отримана при цьому сільськогосподарська продукція при вирощуванні на відносно малих площах в фермерських і приватних господарствах має високу собівартість. Тому недолік відомих грунтообробно-посівних машин також полягає в тому, що функціональні можливості їх обмежені і вони для малих фермерських і приватних господарств економічно невигідні. Із відомих грунтообробно-посівних машин найближчим аналогом (прототипом) є комбіноване знаряддя для передпосівного обробітку грунту і сівби [Авт. свід. № 933012 СРСР, МПК А01 В 49/06], що має раму з встановленими на ній стрільчастим лапами, опорно-приводні колеса з регулювальним пристроєм, бункер і дозатори для висіваємого матеріалу. Крім того в склад цього знаряддя входить пристрій для внесення гербіцидів в грунт одночасно з виконанням технологічних операцій дозування, внесення і заробки гранульованих мінеральних добрив, передпосівного обробітку грунту та сівби однієї з просапних культур. Ця машина занадто складна і важка з великою металомісткістю процесу роботи. Як недолік цієї машини можна відзначити також включення в її склад обладнання для внесення гербіцидів тому що для запобігання отруєння обслуговуючого персоналу потрібно вживати санітарно-гігієнічні охоронні заходи. Доцільніше цю операцію виконувати окремо з обмеженою кількістю персоналу з використанням спеціальних охоронних засобів. Ця грунтообробно-посівна машина має недолік, який полягає в тому, що вона вузькоспеціалізована і економічно невигідна для господарів фермерьких і приватних господарств із-за її великої вартості, а використовувати її можна при вирощуванні однієї просапної культури. При вирощуванні інших сільськогосподарських культур потрібно мати ряд інших сільськогосподарських машин. Задачею корисної моделі є створення універсальної грунтообробно-посівної машини, за допомогою якої можна виконувати майже весь комплекс польових сільськогосподарських робіт при вирощуванні, за винятком проведення основного обробітку грунту та застосування отру CM О) 9210 тохімікатів для боротьби з бур'янами, шкідниками і хворобами. Вирішення цієї задачі полягає в тому, що на базі відносно простої конструктивно достатньо відпрацьованої машини, наприклад, культиватора КПС-4, шляхом дообладнання його потрібними робочими органами створюється універсальна грунтообробно-посівна машина, яка має комплект робочих органів, за допомогою яких можна виконувати практично весь комплекс основних польових робіт, за винятком основного обробітку грунту та застосування отрутохімікатів для боротьби з бур'янами, шкідниками та хворобами, при вирощуванні ряду сільськогосподарських культур. Така грунтообробно-посівна машина має перевагу в тому, що її вартість відносно невелика і її можна застосовувати при вирощуванні багатьох культур і тому вона економічно вигідна для фермерських та приватних господарств в порівнянні з використанням відомих грунтообробно-посівних машин. Задача вирішується завдяки тому, що універсально-посівна машина має раму, встановлені на ній стрільчасті лапи з грядилями, опорноприводні колеса з регулювальним пристроєм, бункер і дозатори для висіваємого матеріалу, туконасіннєпроводи, яка відрізняється тим, що кожний дозатор сполучений за допомогою транспортера з конусним розподільником відцентрового типу з скеровуючими лопатками, розташованими на його зовнішній поверхні, а вихідні патрубки корпусу конусного розподільника з'єднані з туконасіннєпроводами, які також з'єднані з трубчастими спрямовувачами, встановленими на стійках стрільчастих лап, а в підлапному просторі змонтовані розсівачі висіваємого матеріалу. В комплект цієї машини входять також змінні робочі органи для міжрядного обробітку грунту при вирощуванні просапних культур. Завдяки запропонованої універсальної грунтообробно-посівної машини можна виконувати практично весь комплекс польових робіт, за винятком основного обробітку грунту та застосування отрутохімікатів проти бур'янів, шкідників та хвороб, при вирощуванні зернових, зернобобових, просапних та інших культур. Для виконання міжрядного обробітку грунту при вирощуванні просапних культур в склад універсальної грунтообробно-посівної машини входить комплект робочих органів. Отже при відносно малих витратах на придбання запропонованої універсальної грунтообробно-посівної машини господарі малих фермерських і приватних господарств зможуть виконувати більшість робіт, що входять до комплексу їх при вирощуванні польових сільськогосподарських культур. Приклад запропонованої корисної моделі універсальної грунтообробно-посівної машини показано на кресленні, де на фіг. 1 наведена схема будови універсальної грунтообробно-посівної машини, на фіг. 2 - вид по стрільці А, на фіг. З вид по стрільці Б. Універсальна грунтообробно-посівна машина має раму 1, встановлені на ній стрільчасті лапи 2 з грядилями 3, опорно-приводні колеса 4 з регульовальним пристроєм 5, бункер 6 і дозатори 7 висіваємого матеріалу, транспортера 8 віддозованого висіваємого матеріалу (насіння, гранульовані мінеральні добрива), привод 9 дозаторів і транспортера, конусний розподільник 10 відцентрового туку зі скеровуючими лопатками 11 і приводом 12 його в обертальний рух, туконасіннєпроводи 13. На стійках 14 стрільчатих лап 2 встановлені трубчасті скеровувачі 15, які з'єднані туконасіннєпроводами 13 з патрубками 16 корпусу 17 конічного розподільника 10. В підлапному просторі змонтовані розсіювачі 18 висіваємого маеріалу. Для фермерських і приватних господарств створення універсальної грунтообробно-посівної машини розраховано на базі культиватора (наприклад, КПС-4) і призначено для агрегатування з тракторами класу 1,4-2. На рамі 1 цього культиватора встановлено бункер 6 з двома відділеннями (на схемі не показано) для туків і насіння, які між собою сполучаються вікнами і в разі потреби обидва відділення можна використовувати для насіння або туків, чи окремо для туків і насіння. Якщо вікна закриті кришками, то одночасно вносяться добрива та висівається насіння. Робота запропонованої універсальної грунтообробно-посівної машини здійснюється таким чином. При попередній культивації грунту вноситься потрібна норма мінеральних добрив. При цьому обидва відділення бункера 6 з відкритими вікнами заповнюються мінеральними добривами. Дозатор 7 регулюється на потрібну норму внесення. Потім в процесі руху машини по полю культивація грунту здійснюється культиваторними лапами 2, а мінеральні добрива дозуються дозатором 7, привод 9 яких здійснюється від опорно-приводного колеса 4 і за допомогою транспортера 8 подається до конусного розподільника 10 відцентрового типу, де цим розподільником 10 з скеровуючими пластинами 11 розподіляється по патрубках 16, що розташовані на корпусі 17 конусного розподільника 10 і під дією гравітаційної сили попадають через насіннєпроводи 13 до скеровувачів 15. Привод 12 конусного розподільника 10 здійснюється від верхньої осі транспортера 8. Скеровувачем 15 добрива скеровуються нарозсівач 16, де рівномірно розподіляються по ширині смуги в підлапному просторі. Під час сівби зернових і зернобобових культур бункер 6 заповнюється насінням. Дозатор 7 регулюється на потрібну норму висіву насіння. Потім при сівбі з одночасною передпосівною культивацією за описаним вище процесом здійснюється сівба зернових і зернобобових культур. Якщо потрібно посіяти просапну культуру в залежності від потрібної ширини міжрядь на корпусі 17 розподільника 10 закриваються відповідна кількість патрубків 16 і дозатор 7 регулюється на потрібну норму висіву насіння. Весь процес сівби здійснюється також однаково з описаним вище. Для виконання міжрядного обробітку грунту демонтуються стрільчасті лапи і замість них встановлюються відповідні потрібному міжрядному обробітку робочі органи, які входять до комплекту універсальної грунтообробно-посівної машини. 9210 Вад/і Фіг. 2 Фіг. 1 Вид б Фіг. З Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
