Пристрій для натягування ланцюга

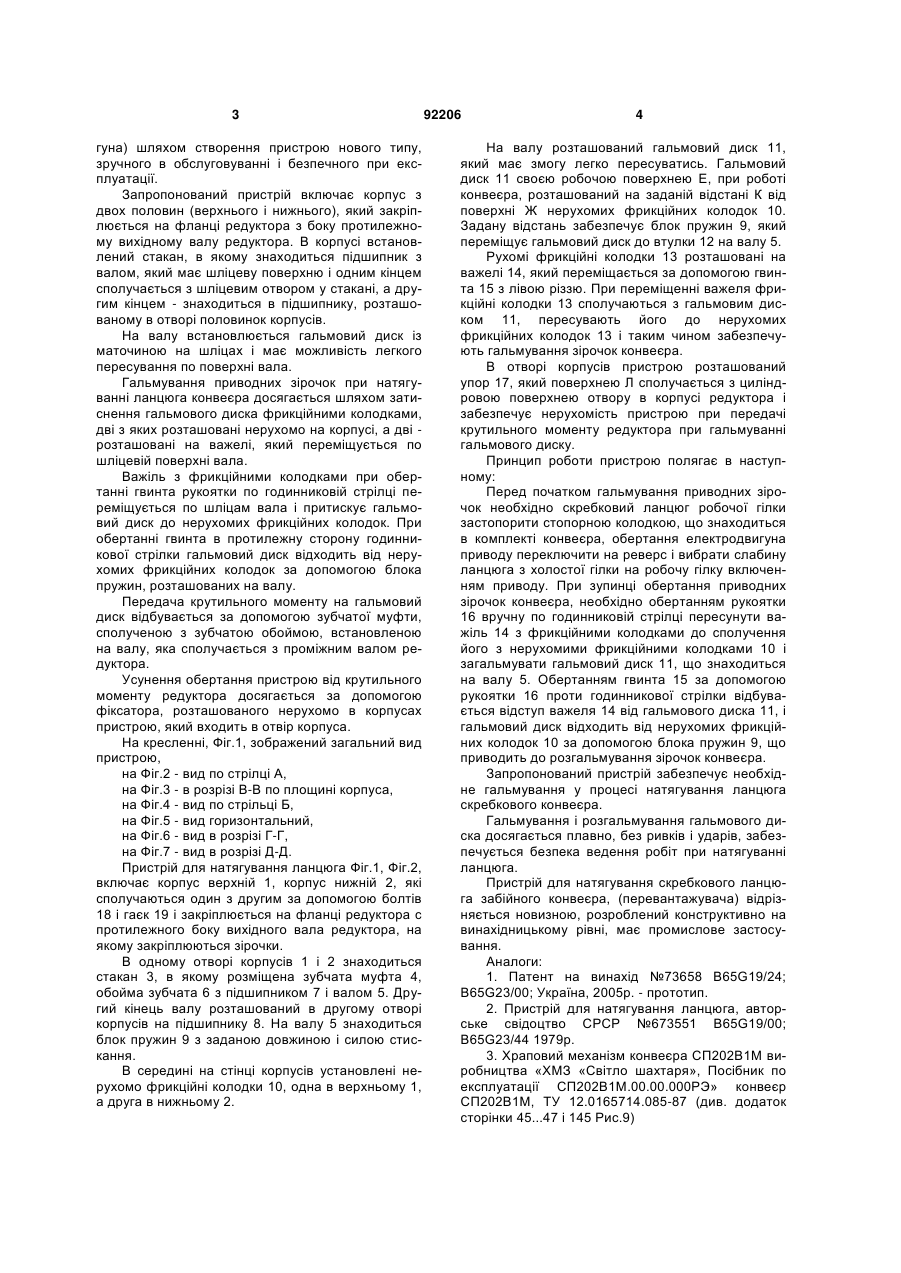

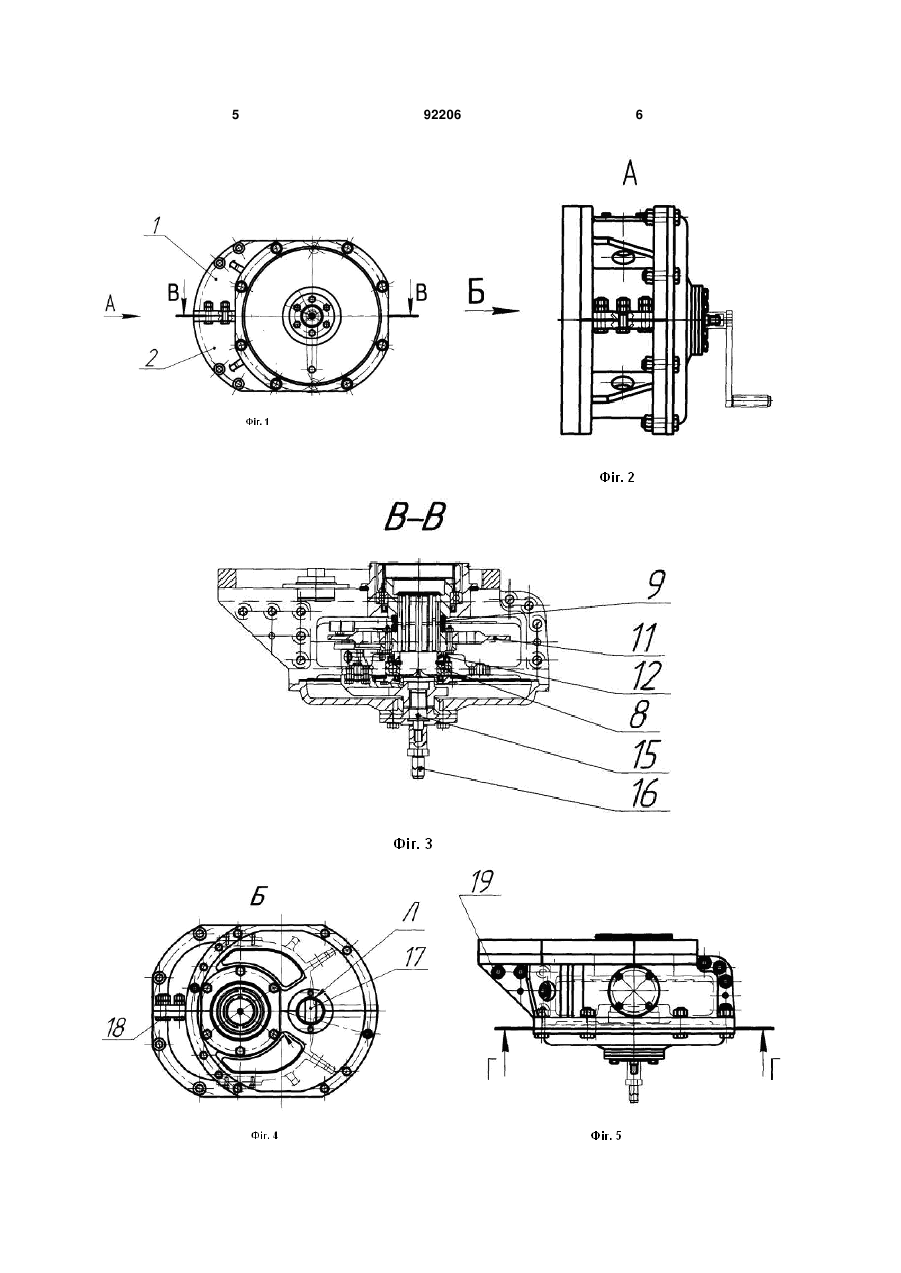

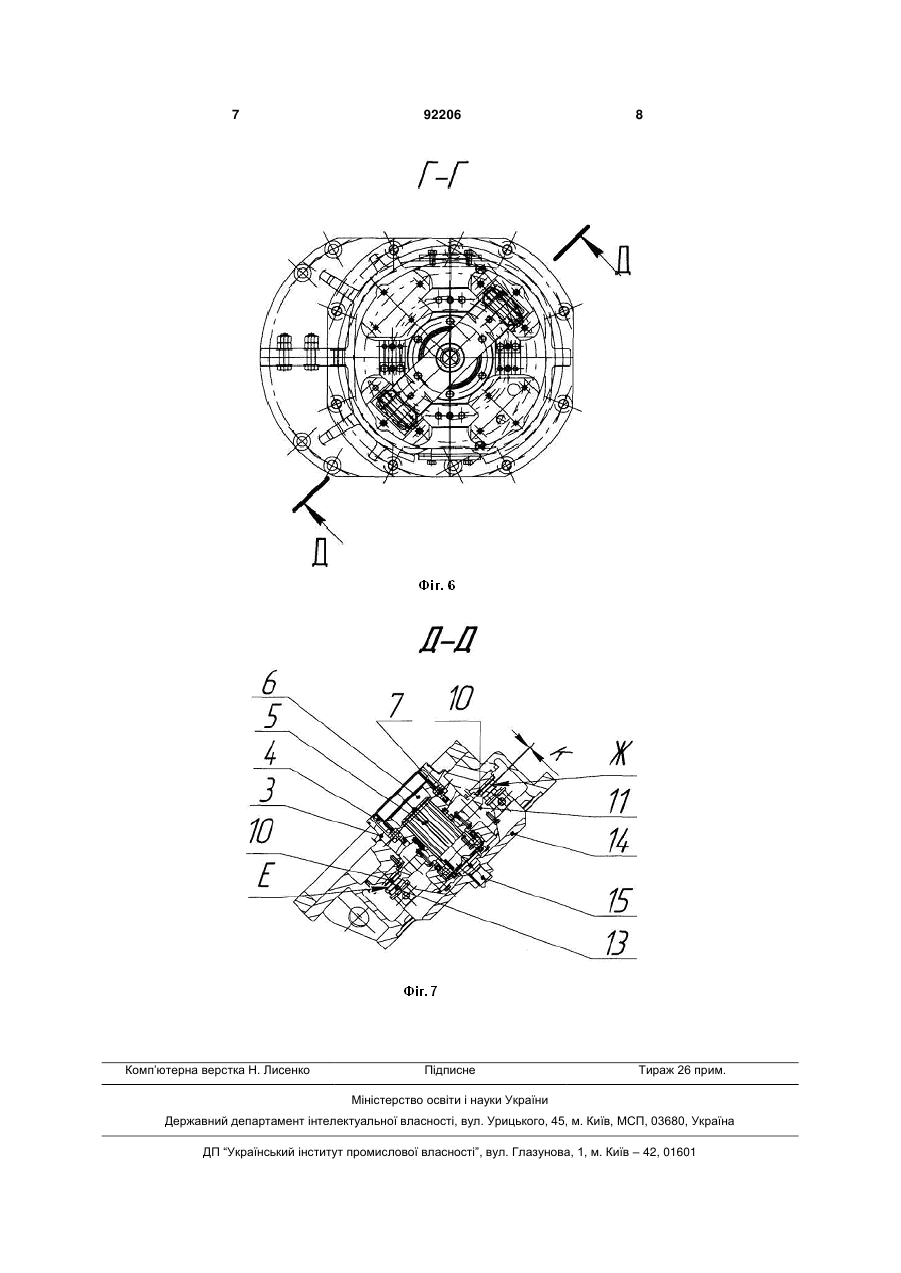

1. Пристрій для натягування ланцюга скребкового конвеєра, що включає закріплений до фланця редуктора корпус і установлений на вхідному валу редуктора гальмовий диск, який відрізняється тим, що гальмовий диск з маточиною на шліцах, розташований на валу пристрою, має можливість переміщуватися по шліцах вала і контактувати з нерухомими гальмовими колодками корпуса і гальмовими колодками, шарнірно закріпленими на важелі, який за допомогою гвинта рукоятки має можливість гальмувати гальмовий диск, а блок пружин, встановлений на валу, при обертанні гвинта рукоятки в протилежному напрямку - розгальмовувати. 2. Пристрій за п.1, який відрізняється тим, що має зубчату муфту, розташовану в стакані, яка контактує з зубцями проміжного вала редуктора для передачі крутильного моменту від редуктора на гальмовий диск. Винахід відноситься до гірської та гірничорудної промисловості, а саме - до пристроїв натягування конвеєрних забійних (перевантажувальних) і стругових ланцюгів у процесі подовження або скорочення довжини конвеєра у процесі експлуатації. Відомі пристрої для стопоріння привідних зірочок конвеєра [2, 3] при натягуванні ланцюга у скребкових конвеєрах ВАТ Харківського машинобудівного заводу «Світло шахтаря», наприклад, у серійному шахтному конвеєрі СП202В1М, ТУ 12.0165714.085-87, або у серійному шахтному конвеєрі СП326, ТУ У 00165712.118-2000. Найближчий до заявленого пристрою є пристрій для натягування ланцюга скребкового конвеєра [1], що включає закріплений до фланця редуктора корпус і установлений на вхідному валу редуктора гальмовий диск з притискними сухарями, які переміщуються за допомогою гвинта з лівою та правою різзю за допомогою рукоятки на кінці, який установлено у розточеннях отворів роз німних половин корпуса, а на ліву та праву різі гвинта нагвинчені сухарі з відповідною різзю і різноплечими важелями, закріпленими на осях, при чому в нижніх частинах важелів встановлені гальмові колодки, які виконані з можливістю охоплювати з двох сторін гальмовий диск. До недоліків даного пристрою слід віднести те, що: Пристрій, при параллельному розміщенні приводних блоків, установлюється на приставку редукторну сполучену з редуктором, яка має вхідний вал із маточиною на шпонці (чи шліцах), що збільшує розміри приводу, тобто зменшується розмір для проходу обслуговуючого персоналу, що в умовах гірничої промисловості має дуже важливе значення. Перед заявленим винаходом поставлено завдання усунення наявних недоліків у пристрою натягування ланцюга конвеєра при паралельному розташуванні приводних блоків (редуктора і дви UA (11) 92206 (13) (21) a200810723 (22) 28.08.2008 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ПОВОЛОЦЬКИЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, БЕРЕЖНИЙ РОМАН АНАТОЛІЙОВИЧ, ВИСОЦЬКИЙ ГЕННАДІЙ ВАСИЛЬОВИЧ, КОВАЛЬЧУК ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЛЕУСЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, МЕЄРКОВА ОЛЕНА ВОЛОДИМИРОВНА, ПОТАПОВ ІГОР ГРИГОРОВИЧ (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ХАРКІВСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД "СВІТЛО ШАХТАРЯ" (56) UA 73658 C2, 15.08.2005 SU 673551 A, 15.07.1979 SU 173189 A, 02.09.1965 SU 296896 A, 23.03.1971 SU 1286470 A1, 30.01.1987 SU 17245532 A1, 07.04.1992 DE 3915134 A1, 15.11.1990 DE 3420964 C1, 10.10.1985 GB 773770 A, 01.05.1957 C2 2 (19) 1 3 гуна) шляхом створення пристрою нового типу, зручного в обслуговуванні і безпечного при експлуатації. Запропонований пристрій включає корпус з двох половин (верхнього і нижнього), який закріплюється на фланці редуктора з боку протилежному вихідному валу редуктора. В корпусі встановлений стакан, в якому знаходиться підшипник з валом, який має шліцеву поверхню і одним кінцем сполучається з шліцевим отвором у стакані, а другим кінцем - знаходиться в підшипнику, розташованому в отворі половинок корпусів. На валу встановлюється гальмовий диск із маточиною на шліцах і має можливість легкого пересування по поверхні вала. Гальмування приводних зірочок при натягуванні ланцюга конвеєра досягається шляхом затиснення гальмового диска фрикційними колодками, дві з яких розташовані нерухомо на корпусі, а дві розташовані на важелі, який переміщується по шліцевій поверхні вала. Важіль з фрикційними колодками при обертанні гвинта рукоятки по годинниковій стрілці переміщується по шліцам вала і притискує гальмовий диск до нерухомих фрикційних колодок. При обертанні гвинта в протилежну сторону годинникової стрілки гальмовий диск відходить від нерухомих фрикційних колодок за допомогою блока пружин, розташованих на валу. Передача крутильного моменту на гальмовий диск відбувається за допомогою зубчатої муфти, сполученою з зубчатою обоймою, встановленою на валу, яка сполучається з проміжним валом редуктора. Усунення обертання пристрою від крутильного моменту редуктора досягається за допомогою фіксатора, розташованого нерухомо в корпусах пристрою, який входить в отвір корпуса. На кресленні, Фіг.1, зображений загальний вид пристрою, на Фіг.2 - вид по стрілці А, на Фіг.3 - в розрізі В-В по площині корпуса, на Фіг.4 - вид по стрільці Б, на Фіг.5 - вид горизонтальний, на Фіг.6 - вид в розрізі Г-Г, на Фіг.7 - вид в розрізі Д-Д. Пристрій для натягування ланцюга Фіг.1, Фіг.2, включає корпус верхній 1, корпус нижній 2, які сполучаються один з другим за допомогою болтів 18 і гаєк 19 і закріплюється на фланці редуктора с протилежного боку вихідного вала редуктора, на якому закріплюються зірочки. В одному отворі корпусів 1 і 2 знаходиться стакан 3, в якому розміщена зубчата муфта 4, обойма зубчата 6 з підшипником 7 і валом 5. Другий кінець валу розташований в другому отворі корпусів на підшипнику 8. На валу 5 знаходиться блок пружин 9 з заданою довжиною і силою стискання. В середині на стінці корпусів установлені нерухомо фрикційні колодки 10, одна в верхньому 1, а друга в нижньому 2. 92206 4 На валу розташований гальмовий диск 11, який має змогу легко пересуватись. Гальмовий диск 11 своєю робочою поверхнею Е, при роботі конвеєра, розташований на заданій відстані К від поверхні Ж нерухомих фрикційних колодок 10. Задану відстань забезпечує блок пружин 9, який переміщує гальмовий диск до втулки 12 на валу 5. Рухомі фрикційні колодки 13 розташовані на важелі 14, який переміщається за допомогою гвинта 15 з лівою різзю. При переміщенні важеля фрикційні колодки 13 сполучаються з гальмовим диском 11, пересувають його до нерухомих фрикційних колодок 13 і таким чином забезпечують гальмування зірочок конвеєра. В отворі корпусів пристрою розташований упор 17, який поверхнею Л сполучається з циліндровою поверхнею отвору в корпусі редуктора і забезпечує нерухомість пристрою при передачі крутильного моменту редуктора при гальмуванні гальмового диску. Принцип роботи пристрою полягає в наступному: Перед початком гальмування приводних зірочок необхідно скребковий ланцюг робочої гілки застопорити стопорною колодкою, що знаходиться в комплекті конвеєра, обертання електродвигуна приводу переключити на реверс і вибрати слабину ланцюга з холостої гілки на робочу гілку включенням приводу. При зупинці обертання приводних зірочок конвеєра, необхідно обертанням рукоятки 16 вручну по годинниковій стрілці пересунути важіль 14 з фрикційними колодками до сполучення його з нерухомими фрикційними колодками 10 і загальмувати гальмовий диск 11, що знаходиться на валу 5. Обертанням гвинта 15 за допомогою рукоятки 16 проти годинникової стрілки відбувається відступ важеля 14 від гальмового диска 11, і гальмовий диск відходить від нерухомих фрикційних колодок 10 за допомогою блока пружин 9, що приводить до розгальмування зірочок конвеєра. Запропонований пристрій забезпечує необхідне гальмування у процесі натягування ланцюга скребкового конвеєра. Гальмування і розгальмування гальмового диска досягається плавно, без ривків і ударів, забезпечується безпека ведення робіт при натягуванні ланцюга. Пристрій для натягування скребкового ланцюга забійного конвеєра, (перевантажувача) відрізняється новизною, розроблений конструктивно на винахідницькому рівні, має промислове застосування. Аналоги: 1. Патент на винахід №73658 B65G19/24; B65G23/00; Україна, 2005р. - прототип. 2. Пристрій для натягування ланцюга, авторське свідоцтво СРСР №673551 B65G19/00; B65G23/44 1979р. 3. Храповий механізм конвеєра СП202В1М виробництва «ХМЗ «Світло шахтаря», Посібник по експлуатації СП202В1М.00.00.000РЭ» конвеєр СП202В1М, ТУ 12.0165714.085-87 (див. додаток сторінки 45...47 і 145 Рис.9) 5 92206 6 7 Комп’ютерна верстка Н. Лиcенко 92206 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
