Автомобільна радіостанція з пультом дистанційного керування спеціального призначення

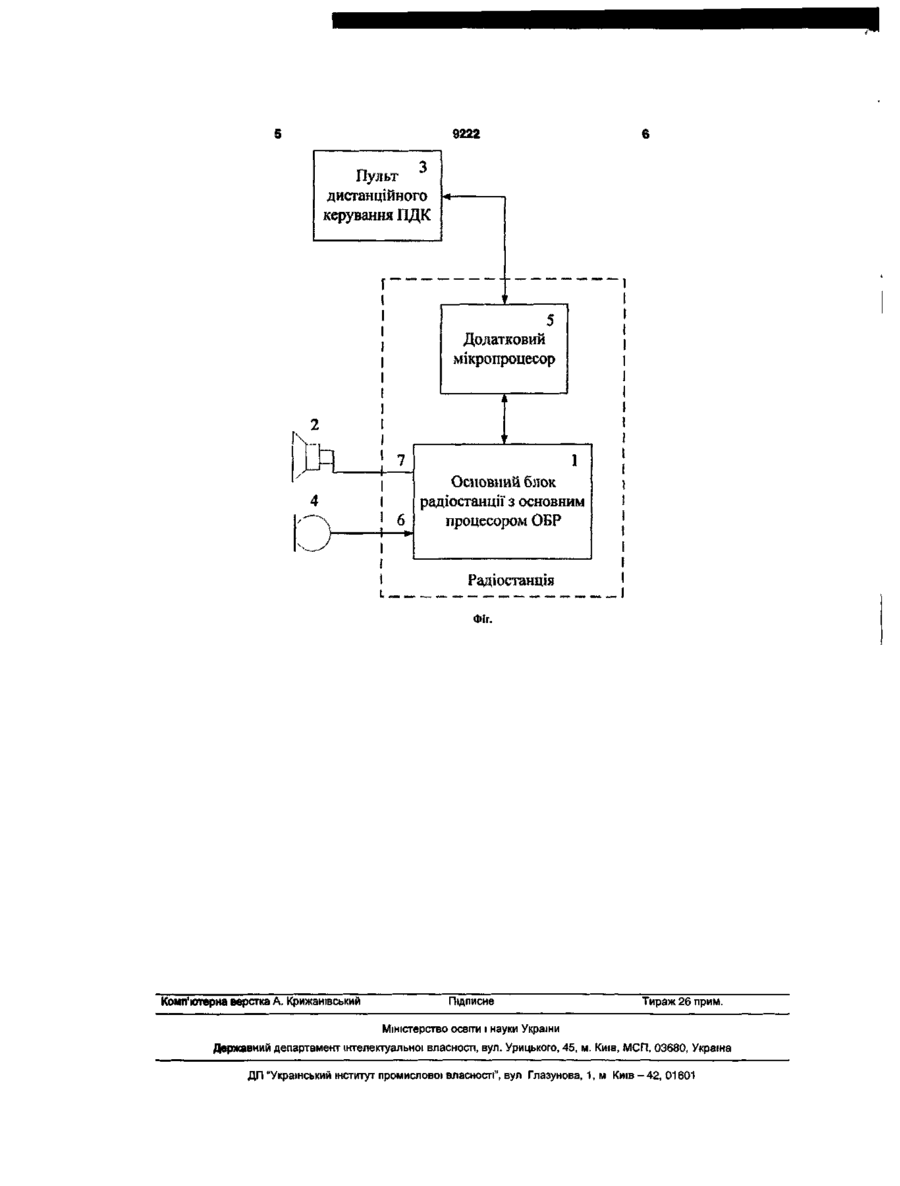

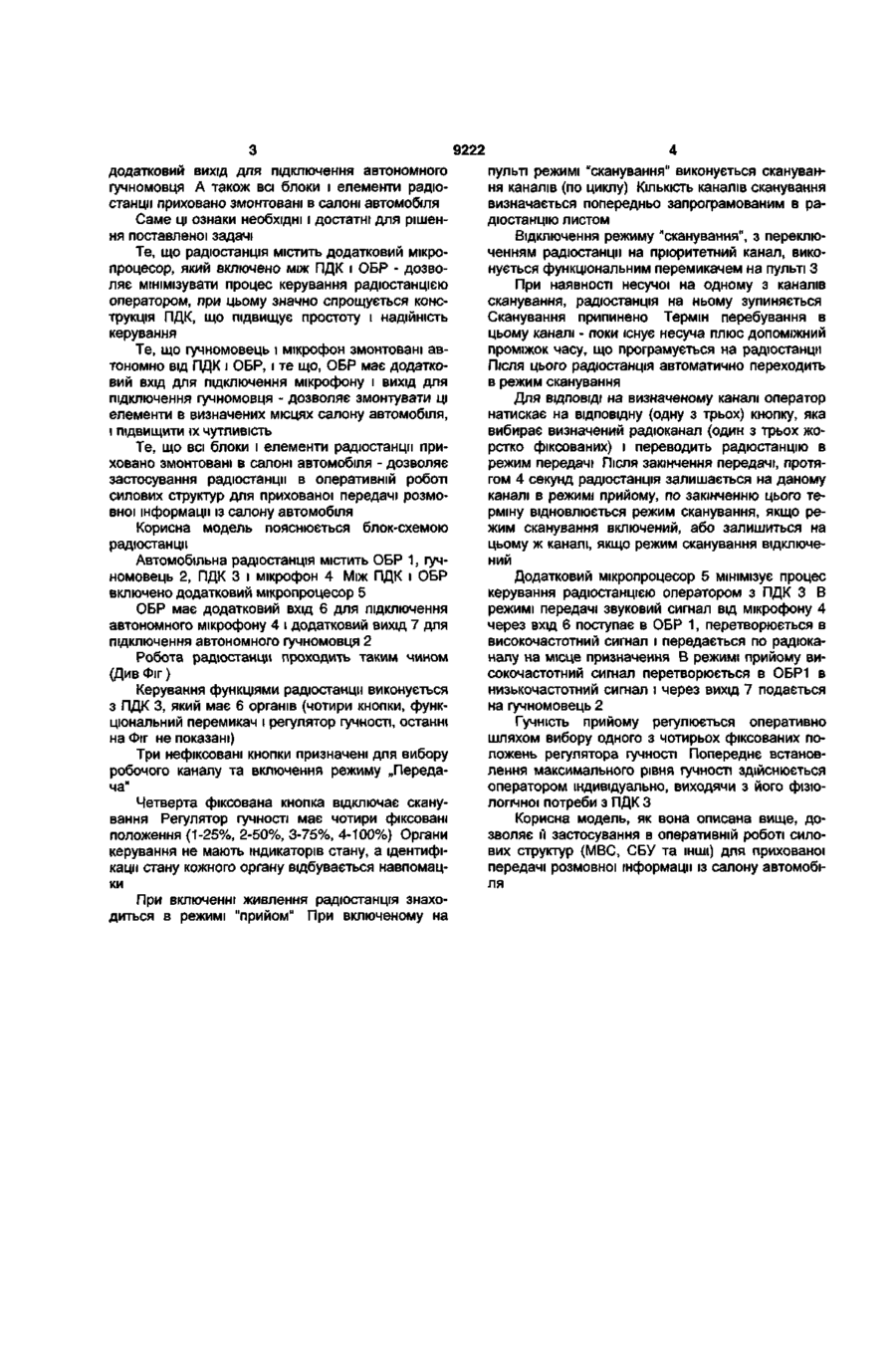

1. Автомобільна радіостанція з пультом дистанційного керування спеціального призначення, що містить основний блок радіостанції з основним мікропроцесором, гучномовець, пульт дистанційного керування, який підключено до основного блока радіостанції, і мікрофон, яка відрізняється тим, що вона містить додатковий мікропроцесор, який включено між пультом дистанційного керування і основним блоком радіостанції при цьому гучномовець і мікрофон змонтовані автономно від пульта дистанційного керування і основного блока радіостанції. 2. Радіостанція за п. 1, яка відрізняється тим, що основний блок радіостанції має додатковий вхід для підключення автономного мікрофона і додатковий вихід для підключення автономного гучномовця. 3. Радіостанція за пп. 1 і 2, яка відрізняється тим, що всі блоки і елементи радіостанції приховано змонтовані в салоні автомобіля. со Корисна модель відноситься до галузі радіозв'язку, а саме до автомобільних радіостанцій с пультом дистанційного керування. Відома переносна радіостанція, управління якою здійснюється за допомогою органів управління, розміщених на передній панелі, при цьому всі блоки радіостанції змонтовані в одному корпусі [авт. свід. СРСР №1811641 кл. Н04В7/00, 1993р.]. Основним недоліком такої радіостанції є відсутність дистанційного пульта керування, що приводить до незручностей в управлінні та користуванні радіостанцією. Найбільш близькою по технічній суті до заявляємої радіостанції і вибраної за прототип є автомобільна радіостанція, що містить основний блок радіостанції (далі ОБР), гучномовець, який змонтований в ОБР, пульт дистанційного керування (далі ПДК), який підключено до ОБР і мікрофон, який змонтовано в ПДК. [професійна радіостанція IC-F1020, фірма ІСОМ Ink. Японія, проспект фірми 2003р.]. Основним недоліком цієї радіостанції є те, що вона по своїм конструктивним елементам і компо новці не дає можливості її застосування в оперативній роботі силових структур для прихованої передачі інформації із салону автомобіля. Корисна модель запропонованого технічного рішення вирішує задачу створення автомобільної радіостанції з можливістю її застосування в оперативній роботі. Це забезпечується шляхом введення в схему радіостанції додаткового блоку, та його зв'язків, що суттєво спрощує керування радіостанцією з ПДК оператором в незвичайних умовах, та дає можливість прихованого змонтування радіостанції в салоні автомобіля. Рішення цієї задачі досягається тим, що автомобільна радіостанція з пультом дистанційного керування спеціального призначення, що містить основний блок радіостанції з основним мікропроцесором (ОБР), гучномовець, пульт дистанційного керування (ПДК), який підключено до ОБР і мікрофон, згідно корисної моделі, містить додатковий мікропроцесор, який включено між ПДК і ОБР при цьому гучномовець і мікрофон змонтовані автономно від ПДК і ОБР. Крім того ОБР має додатковий вхід для підключення автономного мікрофону і ST 9222 додатковий вихід для підключення автономного гучномовця А також всі блоки і елементи радіостанції приховано змонтовані в салоні автомобіля Саме ці ознаки необхідні і достатні для рішення поставленої задачі Те, що радіостанція містить додатковий мікропроцесор, який включено між ПДК і ОБР - дозволяє мінімізувати процес керування радіостанцією оператором, при цьому значно спрощується конструкція ПДК, що підвищує простоту і надійність керування Те, що гучномовець і мікрофон змонтовані автономно від ПДК і ОБР, і те що, ОБР має додатковий вхід для підключення мікрофону і вихід для підключення гучномовця - дозволяє змонтувати ці елементи в визначених місцях салону автомобіля, і підвищити їх чутливість Те, що всі блоки і елементи радіостанції приховано змонтовані в салоні автомобіля - дозволяє застосування радіостанції в оперативній роботі силових структур для прихованої передачі розмовної інформації із салону автомобіля Корисна модель пояснюється блок-схемою радіостанції Автомобільна радіостанція містить ОБР 1, гучномовець 2, ПДК 3 і мікрофон 4 Між ПДК і ОБР включено додатковий мікропроцесор 5 ОБР має додатковий вхід 6 для підключення автономного мікрофону 4 і додатковий вихід 7 для підключення автономного гучномовця 2 Робота радіостанції проходить таким чином (Див Фіг) Керування функціями радіостанції виконується з ПДК 3, який має 6 органів (чотири кнопки, функціональний перемикач і регулятор гучності, останні на Фіг не показані) Три нефіксовані кнопки призначені для вибору робочого каналу та включення режиму „Передача" Четверта фіксована кнопка відключає сканування Регулятор гучності має чотири фіксовані положення (1-25%, 2-50%, 3-75%, 4-100%) Органи керування не мають індикаторів стану, а ідентифікації стану кожного органу відбувається навпомацки При включенні живлення радіостанція знаходиться в режимі "прийом" При включеному на пульті режимі "сканування" виконується сканування каналів (по циклу) КІЛЬКІСТЬ каналів сканування визначається попередньо запрограмованим в радіостанцію листом Відключення режиму "сканування", з переключенням радіостанції на пріоритетний канал, виконується функціональним перемикачем на пульті З При наявності несучої на одному з каналів сканування, радіостанція на ньому зупиняється Сканування припинено Термін перебування в цьому каналі - поки існує несуча плюс допоміжний проміжок часу, що програмується на радіостанції Після ЦЬОГО радіостанція автоматично переходить в режим сканування Для ВІДПОВІДІ на визначеному каналі оператор натискає на відповідну (одну з трьох) кнопку, яка вибирає визначений радіоканал (один з трьох жорстко фіксованих) і переводить радіостанцію в режим передачі Після закінчення передачі, протягом 4 секунд радіостанція залишається на даному каналі в режимі прийому, по закінченню цього терміну відновлюється режим сканування, якщо режим сканування включений, або залишиться на цьому ж каналі, якщо режим сканування відключений Додатковий мікропроцесор 5 мінімізує процес керування радіостанцією оператором з ПДК З В режимі передачі звуковий сигнал від мікрофону 4 через вхід 6 поступає в ОБР 1, перетворюється в високочастотний сигнал і передається по радіоканалу на місце призначення В режимі прийому високочастотний сигнал перетворюється в ОБР1 в низькочастотний сигнал і через вихід 7 подається на гучномовець 2 Гучність прийому регулюється оперативно шляхом вибору одного з чотирьох фіксованих положень регулятора гучності Попереднє встановлення максимального рівня гучності здійснюється оператором індивідуально, виходячи з його фізіологічної потреби з ПДК З Корисна модель, як вона описана вище, дозволяє її застосування в оперативній роботі силових структур (МВС, СБУ та ІНШІ) ДЛЯ прихованої передачі розмовної інформації із салону автомобіля 9222 Пульт дистанційного керування П ДК f _ wmm і і ЯЯ! ™ »„,,, г 5 Додатковий мікропроцесор L 2 Lft Г 4 J 1 1 6 Основний блок радіостанції з основним процесором ОБР Радіостанція Фіг. Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601 L
