Універсальний дисково-анкерний сошник з активним очисним диском

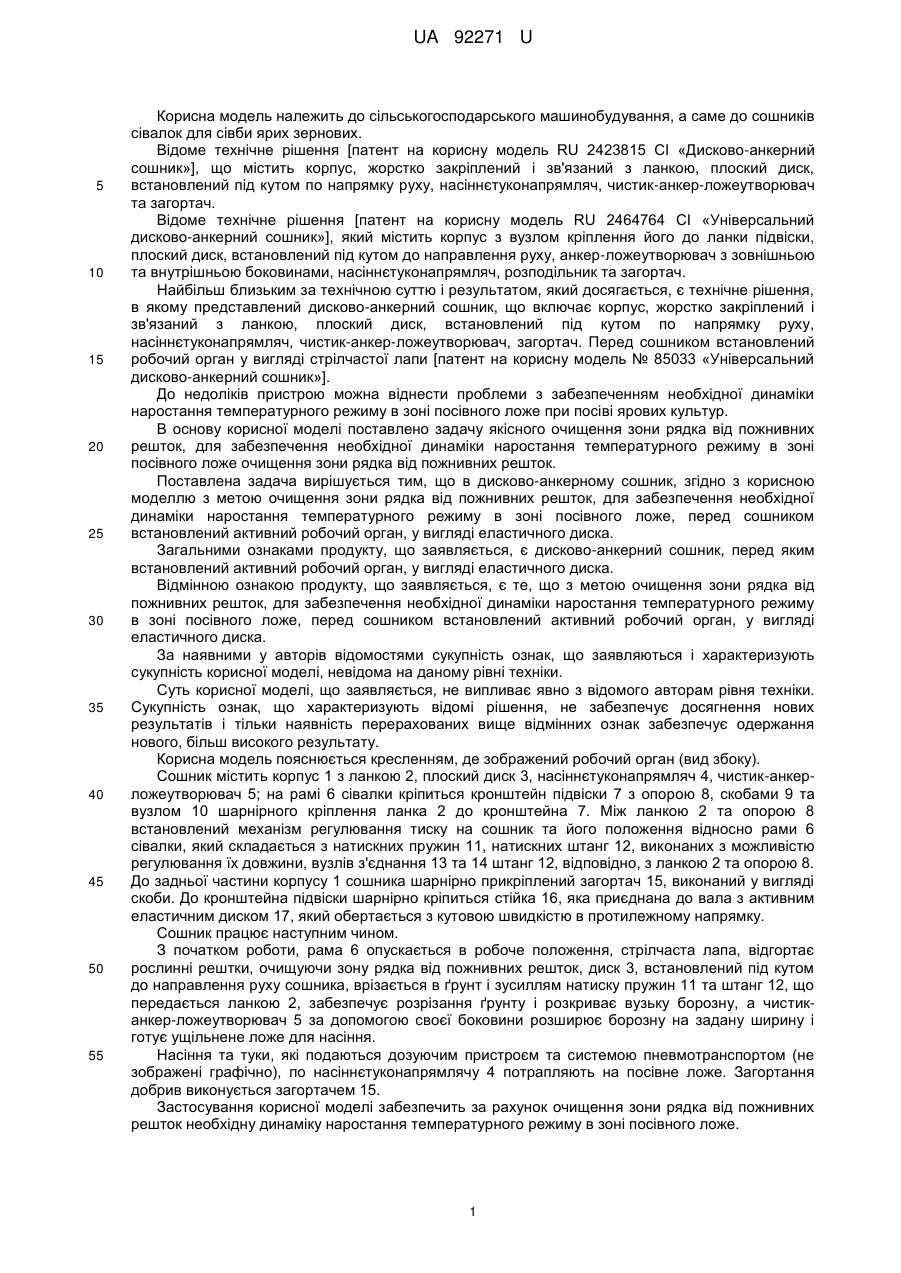

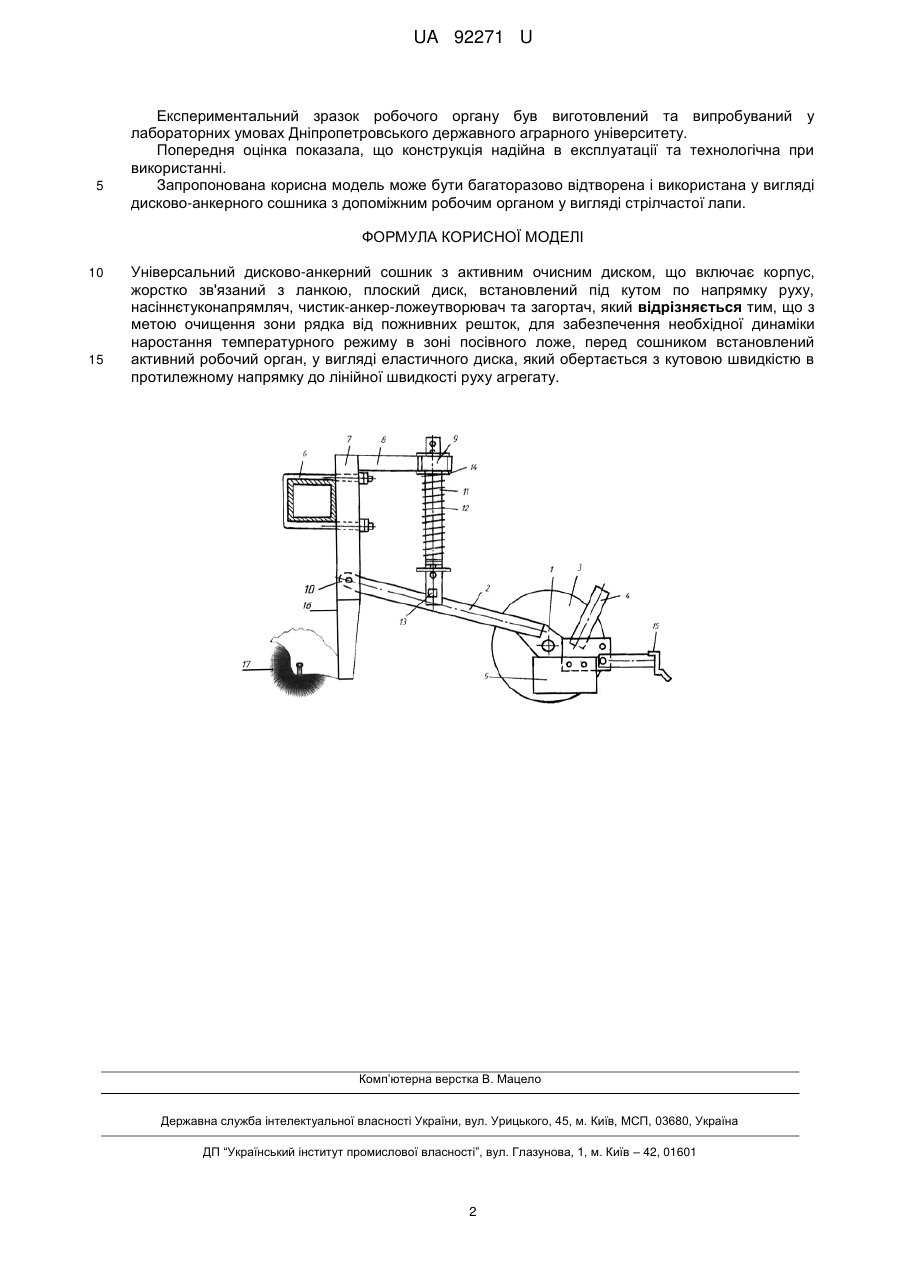

Реферат: UA 92271 U UA 92271 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до сошників сівалок для сівби ярих зернових. Відоме технічне рішення [патент на корисну модель RU 2423815 СІ «Дисково-анкерний сошник»], що містить корпус, жорстко закріплений і зв'язаний з ланкою, плоский диск, встановлений під кутом по напрямку руху, насіннєтуконапрямляч, чистик-анкер-ложеутворювач та загортач. Відоме технічне рішення [патент на корисну модель RU 2464764 СІ «Універсальний дисково-анкерний сошник»], який містить корпус з вузлом кріплення його до ланки підвіски, плоский диск, встановлений під кутом до направлення руху, анкер-ложеутворювач з зовнішньою та внутрішньою боковинами, насіннєтуконапрямляч, розподільник та загортач. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення, в якому представлений дисково-анкерний сошник, що включає корпус, жорстко закріплений і зв'язаний з ланкою, плоский диск, встановлений під кутом по напрямку руху, насіннєтуконапрямляч, чистик-анкер-ложеутворювач, загортач. Перед сошником встановлений робочий орган у вигляді стрілчастої лапи [патент на корисну модель № 85033 «Універсальний дисково-анкерний сошник»]. До недоліків пристрою можна віднести проблеми з забезпеченням необхідної динаміки наростання температурного режиму в зоні посівного ложе при посіві ярових культур. В основу корисної моделі поставлено задачу якісного очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе очищення зони рядка від пожнивних решток. Поставлена задача вирішується тим, що в дисково-анкерному сошник, згідно з корисною моделлю з метою очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе, перед сошником встановлений активний робочий орган, у вигляді еластичного диска. Загальними ознаками продукту, що заявляється, є дисково-анкерний сошник, перед яким встановлений активний робочий орган, у вигляді еластичного диска. Відмінною ознакою продукту, що заявляється, є те, що з метою очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе, перед сошником встановлений активний робочий орган, у вигляді еластичного диска. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сукупність корисної моделі, невідома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Корисна модель пояснюється кресленням, де зображений робочий орган (вид збоку). Сошник містить корпус 1 з ланкою 2, плоский диск 3, насіннєтуконапрямляч 4, чистик-анкерложеутворювач 5; на рамі 6 сівалки кріпиться кронштейн підвіски 7 з опорою 8, скобами 9 та вузлом 10 шарнірного кріплення ланка 2 до кронштейна 7. Між ланкою 2 та опорою 8 встановлений механізм регулювання тиску на сошник та його положення відносно рами 6 сівалки, який складається з натискних пружин 11, натискних штанг 12, виконаних з можливістю регулювання їх довжини, вузлів з'єднання 13 та 14 штанг 12, відповідно, з ланкою 2 та опорою 8. До задньої частини корпусу 1 сошника шарнірно прикріплений загортач 15, виконаний у вигляді скоби. До кронштейна підвіски шарнірно кріпиться стійка 16, яка приєднана до вала з активним еластичним диском 17, який обертається з кутовою швидкістю в протилежному напрямку. Сошник працює наступним чином. З початком роботи, рама 6 опускається в робоче положення, стрілчаста лапа, відгортає рослинні рештки, очищуючи зону рядка від пожнивних решток, диск 3, встановлений під кутом до направлення руху сошника, врізається в ґрунт і зусиллям натиску пружин 11 та штанг 12, що передається ланкою 2, забезпечує розрізання ґрунту і розкриває вузьку борозну, а чистиканкер-ложеутворювач 5 за допомогою своєї боковини розширює борозну на задану ширину і готує ущільнене ложе для насіння. Насіння та туки, які подаються дозуючим пристроєм та системою пневмотранспортом (не зображені графічно), по насіннєтуконапрямлячу 4 потрапляють на посівне ложе. Загортання добрив виконується загортачем 15. Застосування корисної моделі забезпечить за рахунок очищення зони рядка від пожнивних решток необхідну динаміку наростання температурного режиму в зоні посівного ложе. 1 UA 92271 U 5 Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді дисково-анкерного сошника з допоміжним робочим органом у вигляді стрілчастої лапи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Універсальний дисково-анкерний сошник з активним очисним диском, що включає корпус, жорстко зв'язаний з ланкою, плоский диск, встановлений під кутом по напрямку руху, насіннєтуконапрямляч, чистик-анкер-ложеутворювач та загортач, який відрізняється тим, що з метою очищення зони рядка від пожнивних решток, для забезпечення необхідної динаміки наростання температурного режиму в зоні посівного ложе, перед сошником встановлений активний робочий орган, у вигляді еластичного диска, який обертається з кутовою швидкістю в протилежному напрямку до лінійної швидкості руху агрегату. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
