Дротяна сітка

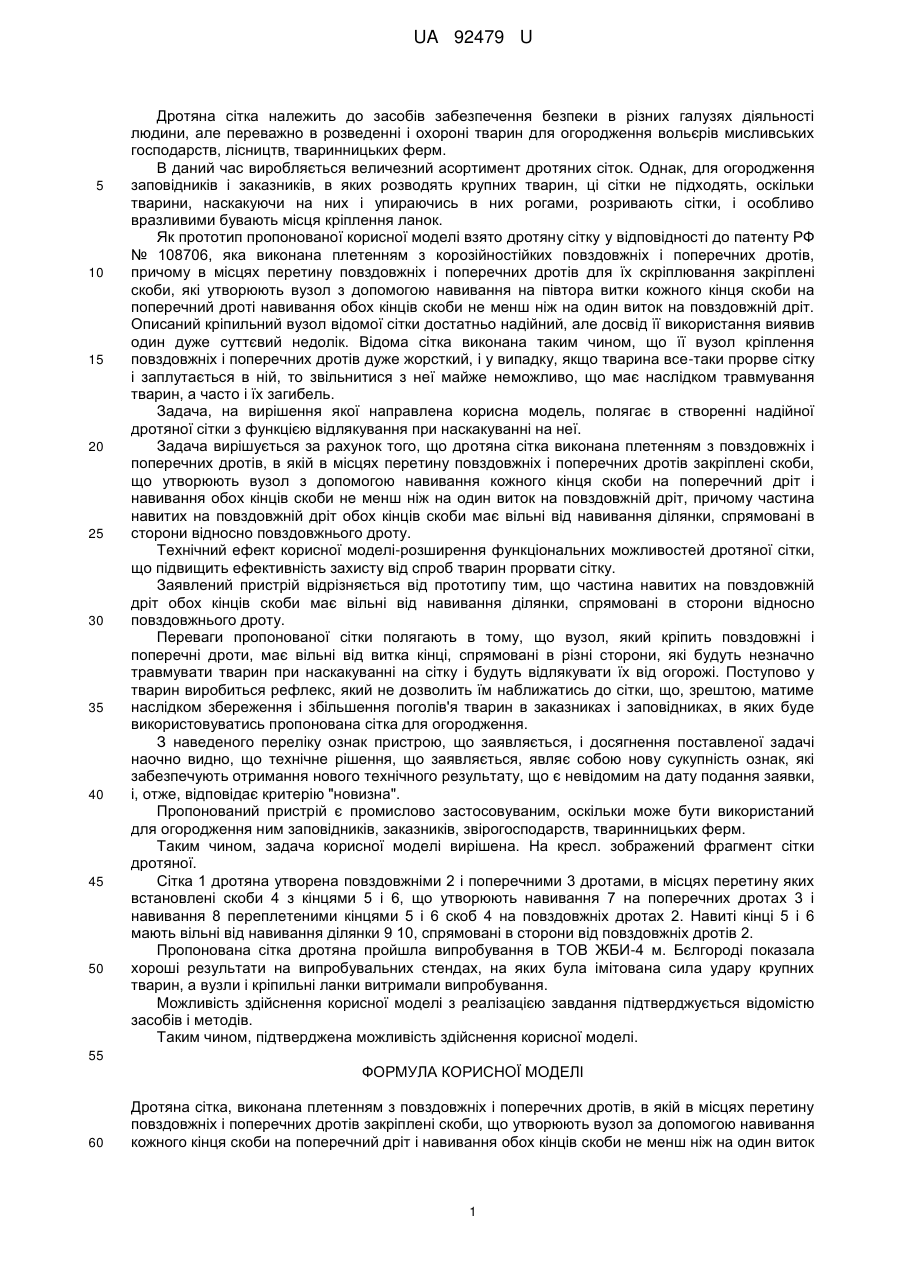

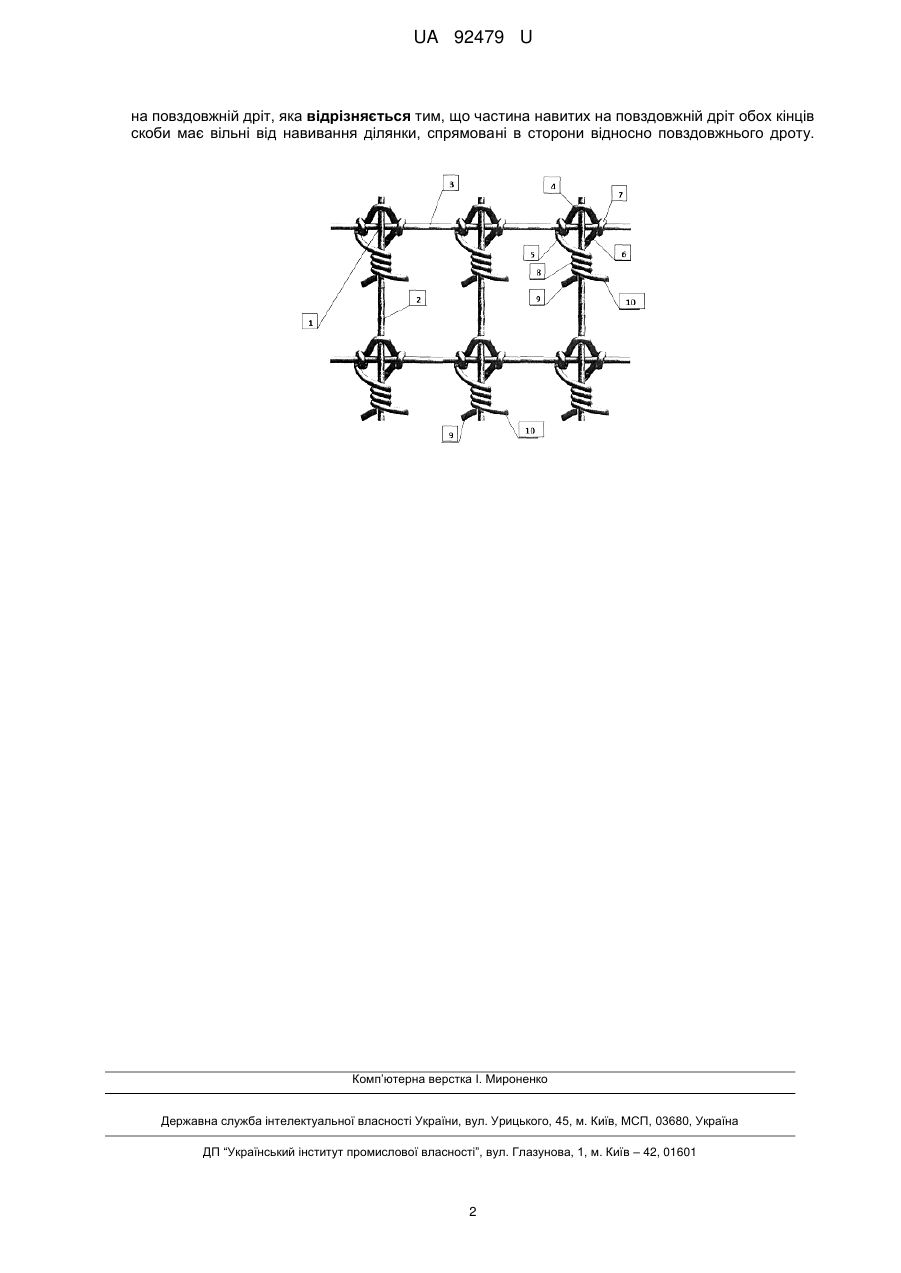

Реферат: Дротяна сітка виконана плетенням з повздовжніх і поперечних дротів, в якій в місцях перетину повздовжніх і поперечних дротів закріплені скоби, що утворюють вузол за допомогою навивання кожного кінця скоби на поперечний дріт і навивання обох кінців скоби не менш ніж на один виток на повздовжній дріт. Частина навитих на повздовжній дріт обох кінців скоби має вільні від навивання ділянки, спрямовані в сторони відносно повздовжнього дроту. UA 92479 U (54) ДРОТЯНА СІТКА UA 92479 U UA 92479 U 5 10 15 20 25 30 35 40 45 50 Дротяна сітка належить до засобів забезпечення безпеки в різних галузях діяльності людини, але переважно в розведенні і охороні тварин для огородження вольєрів мисливських господарств, лісництв, тваринницьких ферм. В даний час виробляється величезний асортимент дротяних сіток. Однак, для огородження заповідників і заказників, в яких розводять крупних тварин, ці сітки не підходять, оскільки тварини, наскакуючи на них і упираючись в них рогами, розривають сітки, і особливо вразливими бувають місця кріплення ланок. Як прототип пропонованої корисної моделі взято дротяну сітку у відповідності до патенту РФ № 108706, яка виконана плетенням з корозійностійких повздовжніх і поперечних дротів, причому в місцях перетину повздовжніх і поперечних дротів для їх скріплювання закріплені скоби, які утворюють вузол з допомогою навивання на півтора витки кожного кінця скоби на поперечний дроті навивання обох кінців скоби не менш ніж на один виток на повздовжній дріт. Описаний кріпильний вузол відомої сітки достатньо надійний, але досвід її використання виявив один дуже суттєвий недолік. Відома сітка виконана таким чином, що її вузол кріплення повздовжніх і поперечних дротів дуже жорсткий, і у випадку, якщо тварина все-таки прорве сітку і заплутається в ній, то звільнитися з неї майже неможливо, що має наслідком травмування тварин, а часто і їх загибель. Задача, на вирішення якої направлена корисна модель, полягає в створенні надійної дротяної сітки з функцією відлякування при наскакуванні на неї. Задача вирішується за рахунок того, що дротяна сітка виконана плетенням з повздовжніх і поперечних дротів, в якій в місцях перетину повздовжніх і поперечних дротів закріплені скоби, що утворюють вузол з допомогою навивання кожного кінця скоби на поперечний дріт і навивання обох кінців скоби не менш ніж на один виток на повздовжній дріт, причому частина навитих на повздовжній дріт обох кінців скоби має вільні від навивання ділянки, спрямовані в сторони відносно повздовжнього дроту. Технічний ефект корисної моделі-розширення функціональних можливостей дротяної сітки, що підвищить ефективність захисту від спроб тварин прорвати сітку. Заявлений пристрій відрізняється від прототипу тим, що частина навитих на повздовжній дріт обох кінців скоби має вільні від навивання ділянки, спрямовані в сторони відносно повздовжнього дроту. Переваги пропонованої сітки полягають в тому, що вузол, який кріпить повздовжні і поперечні дроти, має вільні від витка кінці, спрямовані в різні сторони, які будуть незначно травмувати тварин при наскакуванні на сітку і будуть відлякувати їх від огорожі. Поступово у тварин виробиться рефлекс, який не дозволить їм наближатись до сітки, що, зрештою, матиме наслідком збереження і збільшення поголів'я тварин в заказниках і заповідниках, в яких буде використовуватись пропонована сітка для огородження. З наведеного переліку ознак пристрою, що заявляється, і досягнення поставленої задачі наочно видно, що технічне рішення, що заявляється, являє собою нову сукупність ознак, які забезпечують отримання нового технічного результату, що є невідомим на дату подання заявки, і, отже, відповідає критерію "новизна". Пропонований пристрій є промислово застосовуваним, оскільки може бути використаний для огородження ним заповідників, заказників, звірогосподарств, тваринницьких ферм. Таким чином, задача корисної моделі вирішена. На кресл. зображений фрагмент сітки дротяної. Сітка 1 дротяна утворена повздовжніми 2 і поперечними 3 дротами, в місцях перетину яких встановлені скоби 4 з кінцями 5 і 6, що утворюють навивання 7 на поперечних дротах 3 і навивання 8 переплетеними кінцями 5 і 6 скоб 4 на повздовжніх дротах 2. Навиті кінці 5 і 6 мають вільні від навивання ділянки 9 10, спрямовані в сторони від повздовжніх дротів 2. Пропонована сітка дротяна пройшла випробування в ТОВ ЖБИ-4 м. Бєлгороді показала хороші результати на випробувальних стендах, на яких була імітована сила удару крупних тварин, а вузли і кріпильні ланки витримали випробування. Можливість здійснення корисної моделі з реалізацією завдання підтверджується відомістю засобів і методів. Таким чином, підтверджена можливість здійснення корисної моделі. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Дротяна сітка, виконана плетенням з повздовжніх і поперечних дротів, в якій в місцях перетину повздовжніх і поперечних дротів закріплені скоби, що утворюють вузол за допомогою навивання кожного кінця скоби на поперечний дріт і навивання обох кінців скоби не менш ніж на один виток 1 UA 92479 U на повздовжній дріт, яка відрізняється тим, що частина навитих на повздовжній дріт обох кінців скоби має вільні від навивання ділянки, спрямовані в сторони відносно повздовжнього дроту. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
