Дротяна сітка для гравійного огородження або для захисту поверхневого шару ґрунту, кріплення для дротяної сітки, а також спосіб і пристрій для її виготовлення

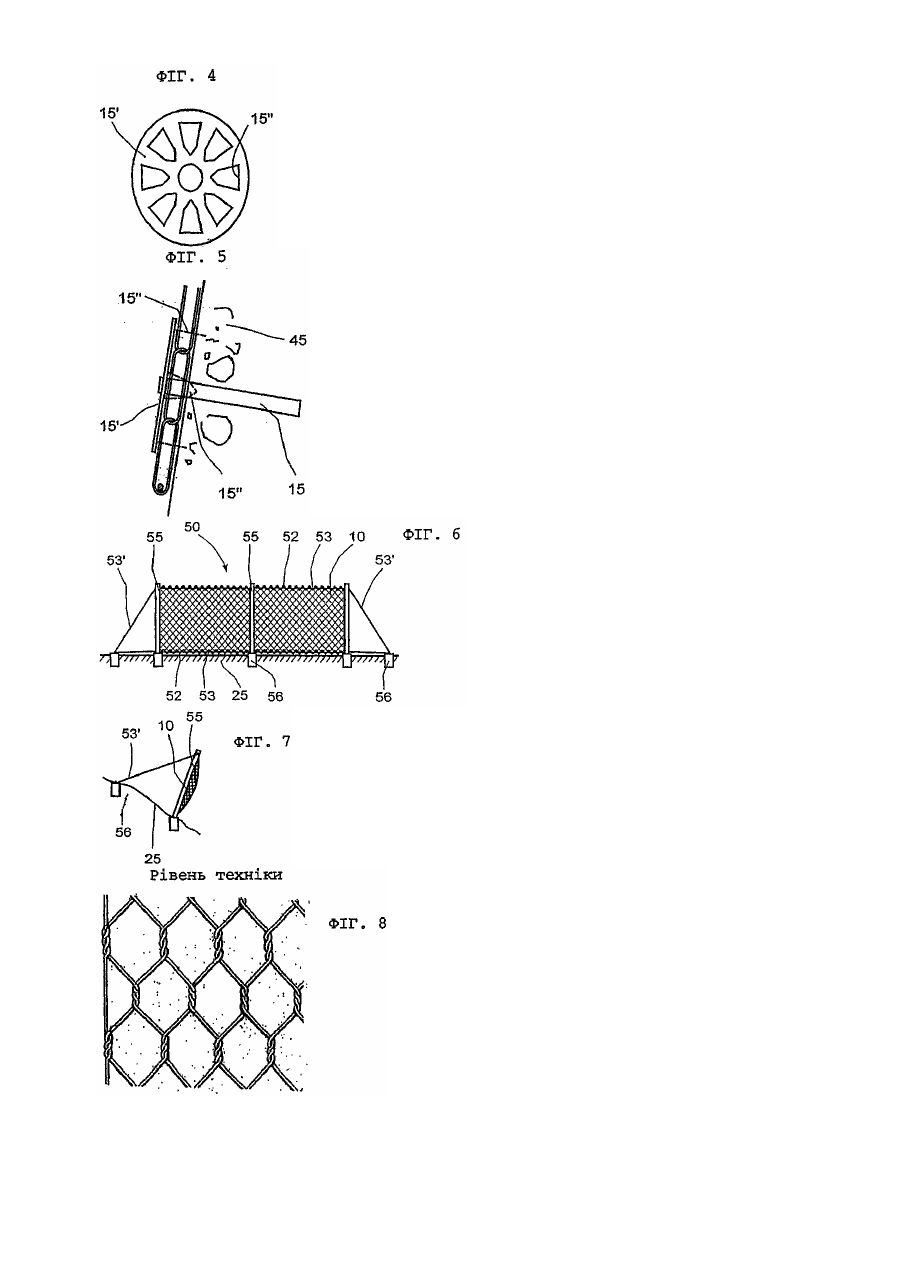

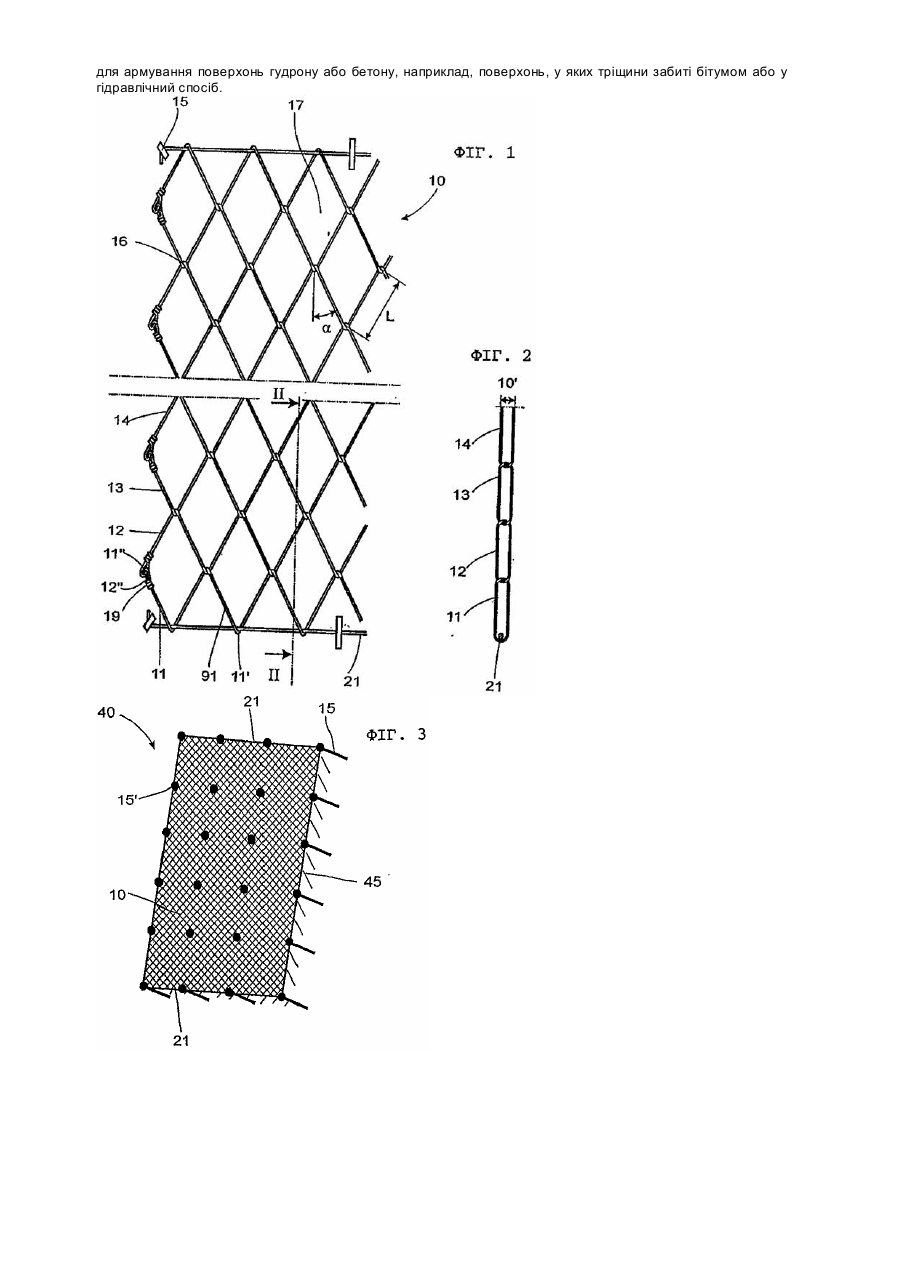

Винахід стосується дротяної сітки для утримання гравію або для захисту поверхневого шару ґрунту, сплетеної з корозійностійких дротів і або покладеної на поверхні ґрунту, або закріпленої в майже вертикальному положенні на схилі або в якомусь аналогічному місці. Відома дротяна сітка, що дуже часто використовується, сформована з дротяної сітки із шестикутними чарунками, як показано на кресленні (фіг.8), що додається. Така дротяна сітка складається з оцинкованих сталевих дротів із низькими значеннями міцності на згин і розтяг, так що дроти можна скручувати при переплетенні. Шестикутна форма окремих чарунок виявляється згодом у повторюваному скручуванні двох дротів, які сплітають разом, внаслідок чого скручені ділянки проходять у поздовжньому напрямку сітки, а окремі дроти між ними проходять по діагоналі. У тому вигляді, в якому вони виготовляються і застосовуються, ці дротяні сітки утворюють майже двомірний профіль, тобто стосовно до поперечного перерізу така дротяна чарунка сформована майже лінійно, оскільки - внаслідок їх низького опору - ці дроти можна гнути з наданням будь-якого профілю, витрачаючи при цьому менше потужності. Ці дротяні сітки згортають у рулони для зберігання і транспортування, і для цього їм потрібно багато місця. При розгортанні цих чарунок на складальному майданчику одночасно, ще одним недоліком останніх є той факт, що після розгортання ці чарунки дуже швидко розкриваються і розширюються самі собою. При використанні таких дротяних сіток як конструктивних елементів захисту насипу на крутих нестійких насипах, останні варто армувати скрученими дротами, які натягують через однакові інтервали в діагональному, поздовжньому і/або поперечному напрямках над дротяною сіткою або вплітають в останню. Крім того, їх варто забезпечувати крайовими підсиленнями, і потрібно передбачити кріплення, що закріплюються в ґрунті, на однакових інтервалах в один-п'ять метрів по всій площі для того, щоб дротяні сітки забезпечували адекватну опору, що покриває поверхню, для поверхневого шару, відносно якого існує ризик появи оповзу або відшарованої поверхневої зони. Проте, дротяні сітки піддаються підвищеній небезпеці поломки в місцях скручування. З іншого боку, даний винахід пов'язаний із завданням створення дротяної сітки, що відповідає типу, згаданому на початку, яка утворена таким чином, що при її наявності - на протилежність відомим дротяним сіткам - утворюється більш дешеве і легке покриття з розподіленою масою для більш легкого складання на насипу або гравійному контрфорсі. Крім того, використовуючи цю дротяну сітку як захист насипу, можна створити поліпшені умови для зміцнення шарів рослинності або для утримання гумусу на місці або шарів, напилених на покритому ґрунті, або - іншими словами - для зміцнення шарів рослинності чи зберігання гумусу або шарів, напилених на ґрунті, на який покладено покриття. Крім того, ця дротяна сітка повинна бути виконана з можливістю складання для економії місця під час її зберігання і транспортування. Відповідно до винаходу, завдання вирішується за рахунок того, що дроти в дротяній сітці виготовлені з надміцної сталі, внаслідок чого цей сталевий дріт, на протилежність відомим дротяним сіткам, більш прийнятно повинен мати підвищену - із коефіцієнтом до трьох разів - міцність на розтяг, що знаходиться в діапазоні 1000-2200Н/мм2. Порівняно з відомою дротяною сіткою, у разі використання цієї дротяної сітки відповідно до винаходу, із передбачуваною номінальною міцністю для заданої площі покриття, масу можна зменшити більше, ніж наполовину, і в результаті цього повинна мати місце значна економія витрат на необхідний матеріал, а також на демонтаж і складання такої сітки. Крім того, завдяки високій міцності дротів на вигин, у випадку виникнення можливої поломки в дроті можна зменшити ризик, що виникає при установці приставної драбини. Завдяки її підвищеній міцності на згин навіть у натягнутому стані, при використанні цієї дротяної сітки відповідно до винаходу утворюється тривимірна або матрацеподібна структура. У результаті, цю сітку можна використовувати при покриванні ґрунту, наприклад насипу, а крім того, для утримання на місці або надання стійкості шарам рослинності або шарам, напиленим на покриття. Додаткова перевага цієї дротяної сітки полягає в тому, що цю сітку, яка складається з переплетених, одиночних, клиноподібних зігнутих дротів, можна складати, і тому вона займає менше місця при зберіганні та транспортуванні. Різноманітні конкретні варіанти втілення винаходу, а також його інші переваги докладніше пояснюються нижче з посиланнями на креслення, де фіг.1 показує вигляд зверху дротяної сітки відповідно до винаходу, фіг.2 показує поперечний переріз дротяної сітки вздовж лінії ІІ-ІІ, показаної на фіг.1, фіг.3 показує вигляд у перспективі дротяної сітки відповідно до винаходу, як захист насипу, фіг.4 показує вигляд захоплювальної пластини захисту насипу, що відповідає фіг.3, фіг.5 показує частковий поперечний переріз захисту насипу, що відповідає фіг.3, фіг.6 показує зображення вигляду зверху дротяної сітки з гравійним контрфорсом, що огороджує, фіг.7 показує зображення вигляду збоку гравійного контрфорсу, що огороджує, відповідно до фіг.6, фіг.8 показує схему часткового вигляду відомої дротяної сітки зі скрученими дротами, фіг.9-фіг.11 показують вигляд у перспективі пристрою, що використовується для виготовлення дротяної сітки, у різних робочих положеннях, і фіг.9а-фіг.11а показують у кожному випадку зображення вигляду спереду пристрою в його робочих положеннях, що відповідають фіг.9-фіг.11. На фіг.1 показана дротяна сітка 10 для захисту поверхневого шару ґрунту, наприклад, для захисту насипу або для захисту кам'яної стіни на вулиці чи десь в аналогічному місці. У цьому випадку така дротяна сітка 10 складається з переплетених дротів 11, 12, 13, 14 і утримується на місці певною системою зв'язків, створеною за допомогою кріплень 15, які заглиблені в грунт. Ці дроти як правило оцинковані, мають покриття з цинку або алюмінію і/або покриття з пластмаси, або зроблені з хромистого сплаву, щоб досягти необхідної стійкості до корозії. На додаток до цього, передбачається, наприклад, оцинковане покриття з поверхневою масою в діапазоні 100-250г/м2. Відповідно до винаходу, дроти 11, 12, 13 і 14 у дротяній сітці 10 виготовлені з надміцної сталі. Більш прийнятно, в якості цих дротів 11, 12, 13 і 14 використовують дроти, які скручені з утворенням скручених дротів. Відповідно до стандарту DIN 2078, такі дроти, як ці, мають номінальну міцність у діапазоні 10002200Н/мм2, наприклад, дроти, які мають міцність 1770Н/мм2. Проте, можна також використовувати дроти з пружинної сталі, що відповідають стандарту DIN 17223. Товщина дроту більш прийнятно знаходиться в діапазоні один-п'ять міліметрів. Це залежить від необхідної міцності на розтяг. Дротяна сітка 10 утворена з прямокутної діагональної сітки, у якої окремі клиноподібні зігнуті дроти 11, 12, 13, 14 мають певний кут нахилу a, утворений між перпендикуляром до поздовжнього продовження кожного з переплетених дротів і самим переплетеним дротом, а також деяку довжину L між двома згинами, які визначають форму і розмір чарунок 17 у дротяній сітці 10. В якості куту нахилу a більш прийнятно вибирають кут приблизно 30°. Окремі чарунки 17 відповідно утворюють ромбоїд, внаслідок чого ширина чарунок становить, наприклад, 77x143мм. Це надає перевагу, яка полягає в тому, що сітка 10 не зазнає значного натягу, якщо її вкладають на поверхні ґрунту і надають жорсткості тросами 21 у її поздовжньому напрямку після натягу. А також, у результаті цього, окремі чарунки 17 утворюють ромбоїд з подовженим прорізом, що забезпечує перевагу меншої проникності для матеріалу ґрунту. На бокових сторонах дроти 11, 12, 13, 14 пружно зв'язані один з одним попарно за допомогою петель 11", 12", причому ці петлі 11", 12" утворені самими дротами, зігнутими на бокових кінцях. Крім цього, після того, як вони зігнуті з утворенням петель, дроти більш прийнятно забезпечують кількома петлями 19, які навивають навколо власної окружності дротів, що, завдяки розтягуючому навантаженню на ці петлі, гарантує адекватну безпеку для запобігання їх розкриттю. У рамках обсягу вимог винаходу це веде до додаткової переваги, яка полягає в тому, що окремі дроти пружно утримуються разом один з одним у переплетеному стані, внаслідок чого цю дротяну сітку 10 можна складати або згортати в рулон подібно до матрацу. Тому для зберігання і транспортування таких сіток потрібно менше місця. Більш прийнятно, у крайній дріт 11 просмикують дріт або трос 21, що знаходиться на верхньому та нижньому кінці сітки 10 і який, у свою чергу, натягнутий на ґрунті за допомогою кріплень 15 або аналогічних пристосувань. Проте, у принципі, на кріпленнях 15 можуть також дійсно триматися дротяні петлі 11'. Відповідно до фіг.2, сітка 10 має тривимірну матрацеподібну структуру, яку і в цьому випадку може бути одержано шляхом використання дроту з надміцної сталі. Для цієї цілі окремі дроти 11, 12, 13, 14 зігнуті з одержанням клиноподібного профілю, і сітка 10, що виникає в результаті цього, у поперечному перерізі утворює майже прямокутний профіль. Тому дроти складаються з зігнутих ділянок 11' і прямих ділянок 91. Цей подовжений прямокутник має товщину, що у кілька разів перевищує товщину дроту. У результаті цього, така дротяна сітка 10 також формується в жорсткому стані, а не в майже лінійному чи смугоподібному, як відома дротяна сітка, що відповідає фіг.8, але є тривимірною. З одного боку, це веде до наявності в сітки властивості підвищеної пружності, оскільки ці дроти можуть бути натягнуті з підвищеною жорсткістю в їх поздовжньому напрямку і надають цій дротяній сітці підвищеної пружності. Крім того, з іншого боку, при покритті ґрунту, наприклад насипу, завдяки цьому тривимірному утворенню утворюється опора або досягається укріплення шарів рослинності, які поміщаються на цю сітку або які розпорошуються на покриттях. Окрім ширини чарунки, можна змінювати товщину 10' сітки 10 відповідно до її застосування. Ця товщина 10' визначається при згинанні кожного окремого дроту 11, 12, 13, 14. Вона набуває значень, кратних товщині дроту, і більш прийнятно перевищує товщину дроту в 3-10 разів, як показано на фіг.2. На відміну від відомої сітки із шестикутними чарунками, показаної на фіг.8, у цій сітці, через майже прямолінійний магнітний потік, що виникає в діагональному напрямку, відбувається утворення оптимального притоку енергії і, внаслідок цього, поліпшене зміцнення ґрунту, що покривається. Локальні магнітні впливи на дротяну сітку в діагоналях передаються на її боки й одночасно поглинаються різними кріпленнями. Фіг.3 показує дротяну сітку 10 відповідно до винаходу, у вигляді захисту 40 насипу, наприклад насипу, що знаходиться на крутому схилі 45, який утворює поверхневий шар ґрунту, що підлягає захисту. Цей захист 40 насипу складається з дротяної сітки 10, яка розміщена зверху необхідної площі насипу, і з кріплень 15, що заглиблені в грунт за допомогою захоплювальних пластин 15' або аналогічних пристосувань, які притискають сітку 10 до поверхні ґрунту. В якості кріплень 15 необхідні відомі костилі для ґрунту або скельної породи, які більш прийнятно закріплюються через однакові інтервали на насипу 45. На верхньому і нижньому кінці сітки 10, відповідно, передбачений трос 21, за допомогою якого сітку 10 натягують, прикладаючи тягове зусилля. Фіг.4 і фіг.5 показують захоплювальну пластину 15', яка, як показано, складається з круглого, або овального листового матеріалу, що має іншу форму, та з різних захоплювачів 15", які загнуті під прямими кутами, проходять униз, виконані з цього листового матеріалу і відповідно мають клиноподібну форму. Кожна захоплювальна пластина, позначена позицією 15', удавлюється кріпленням 15 у дротяну сітку 10, і це створює постійний захист насипу 45 завдяки дротяній сітці 10, яка впливає на всю опорну площу. Внаслідок їх клиноподібної форми, захоплювачі 15", які проходять крізь сітку, спричинюють "зварювання" із дротяною сіткою. У випадку умов м'якого ґрунту, щоб додати жорсткості, що, як визначено вище, можливо за допомогою кріплень, можна помістити тканинну подушку, площа якої може бути більше одного квадратного метра, під захоплювальну пластину 15' і під сітку, після чого стійку до кліматичних впливів тканинну подушку заповнюють впорскуваною під тиском розчиновою композицією або чимось аналогічним. У випадку скельної породи, підстилкового ґрунту, що глибоко розтріскався, навіть у тих місцях, де існують пустоти між поверхнею насипу і сіткою, для встановлення контакту можна також вкладати такі тканинні подушки, як ці. Цей конкретний варіант здійснення показує, що, з одного боку, більш просте складання, а з іншого боку - матрацеподібна структура сітки 10 веде до поліпшеного покриття. Такі насипи 45 часто утворені крутими схилами і тому є дуже важкодоступними. Доводиться навіть вкладати сітки за допомогою вертольотів. Якщо така сітка, на протилежність відомим, тепер має масу, зменшену наполовину, її можна транспортувати і переміщати з відповідно меншими витратами. Цей захист 40 насипу можна використовувати з різною метою, наприклад, відповідно до креслення, що розглядається, щоб запобігти ерозії поверхневого шару 45 ґрунту, а також при використанні гравію, при виламуванні каменів і блоків чи чогось подібного, при осипанні поверхневого шару ґрунту або при створенні опори кореневого шару рослин, який виникає на цих насипах. На фіг.6 та 7 показана дротяна сітка 10 відповідно до винаходу, для використання гравійного огородження 50, що є придатним для уловлювання каменів, шматків скельної породи, стовбурів дерев або будь-яких інших предметів, які, як правило, зісковзують із великою швидкістю, будучи спрямованими вістрям у низину. Ця дротяна сітка 10 встановлена в майже вертикальному положенні майже під прямими кутами до гірського схилу 25 і в процесі установки прикріплена до опорних стовпів 55, зроблених зі сталі, які відповідно закріплені в ґрунті 56. Дротяна сітка закріплена за допомогою дротяних тросів 52, що проходять над і під горизонтальними відтяжками 53, внаслідок чого ця сітка обплетена дротяними тросами 52 із відповідною відтяжкою. З одного боку, відтяжки 53 утримуються на опорних стовпах 55, а з іншого боку прикріплені і притягнуті за допомогою їх відтягувальних кінців 53' кожна до однієї основи або до чогось аналогічного. Завдяки пружним, пружинним властивостям сітки 10 з дроту, призначеної для роботи у важких умовах, великі значення кінетичної енергії, що мають місце у випадку удару каменів або стовбурів дерев, можуть бути зменшені. Локальний магнітний вплив каменю, що вдаряється, або чогось аналогічного рівномірно розподіляється у всіх напрямках. У цьому зв'язку, виникає додаткова перевага дротяної сітки відповідно до винаходу, оскільки вона, на протилежність відомим дротяним сіткам із низькими коефіцієнтами запасу по напрузі, які знаходяться в межах діапазону пружності, що у багато разів більше, здатна поглинати значно більші зусилля, у результаті чого, окрім менших витрат на виготовлення і монтаж, потрібно значно менше ремонтних робіт. На фіг.8 показана відома і перевірена дротяна сітка, яка розглянута у вступній частині, і тому її докладний опис нижче випущений. На фіг.9-фіг.11 показаний пристрій 60, за допомогою якого здійснюється спосіб виготовлення дротяної сітки 10, виконаної з одиночних дротів 11 із надміцної сталі. Цей пристрій 60, по суті, складається з основи 61 зі стояком 62, рушія повороту 63, вузла згинання 65, який зв'язаний з останнім за допомогою поворотного впливу, а також оправки 66 для згинання. Рушій повороту 63 прикріплений до стояка 62 і пускає в рух токарний патрон 68, який служить опорою вузлу згинання 65, внаслідок чого горизонтальна вісь повороту останнього орієнтована концентрично з оправкою 66 для згинання, що має циліндричну форму. Направляюча плита 64 має горизонтальну направляючу зону 64', відрегульовану так, що між нею і оправкою 66 для згинання, яка теж горизонтальна, існує зазор. Поворотний супорт 73 вузла згинання 65 відрегульований вздовж цієї направляючої зони 64', яка закріплена в токарному патроні 68 рушія повороту 63. Крім того, напрямний жолоб 72, упор 73', вісь повороту 74, що регулюється перед останнім, а також утримуюче з'єднання 75, що має зазор 75', прикріплені до цього вузла згинання 65 і всі разом утримуються на поворотному супорті 73. Відповідно до фіг.9 або фіг.9а, дріт, що виготовлений із надміцної сталі 11 направляється в поперечному напрямку через зазор між токарним патроном 68 і опорним елементом 71 у направляючій зоні 64 під оправкою 66 для згинання. Потім він виштовхується направляючим жолобом 72 нагору до упора 73' . Це можна здійснювати механічно за допомогою подавального пристрою, який не показано більш докладно. Дріт 11 вирівнюється з оправкою 66 за допомогою цього направляючого жолоба 72, набуваючи кут нахилу a, і має довжину L від оправки 66 для згинання до упора. Цей кут нахилу a, а також довжина L, які при необхідності можна регулювати, визначають форму і розмір чарунок 17 у дротяній сітці 10, як вже зазначалось вище. Вісь повороту 74 також використовується в якості направляючої, якщо дріт 11 уже зігнутий, так що, на додаток до сказаного, відходячи від цієї осі повороту 74, дріт направляється утримуючим з'єднанням 75. Відповідно до фіг.10 і фіг.10а, вузол згинання 65 повертається керованим рушієм 63 навколо оправки 66 для згинання, внаслідок чого він показаний у майже вертикальному положенні. Оскільки вузол згинання 65 повертається на 180° і, відповідно до фіг.11 або фіг.11а, розташований майже паралельно над направляючою зоною 64, дріт 11, що ним центрується, також гнеться навколо оправки 66 для згинання приблизно на 180°. У результаті, цей вузол згинання 65 знову одержує можливість повернутися у своє вихідне положення, показане на фіг.9, у якому дріт 11 залишається в зігнутому положенні. Після повороту вузла згинання 65 назад, дріт, що направлявся навколо оправки 66 для згинання, виштовхується вперед знову вздовж його поздовжньої осі і знову нагору до упора 73' і центрується на осі повороту 74 або в утримуючому з'єднанні 75. Після цього такий рух повороту проводиться у відповідний спосіб. Після повторного повороту блока згинання 65 вперед і назад на 180° і подальшого виштовхування дроту утворюється очевидно спіралеподібний дріт із зігнутими ділянками 11' і прямими ділянками 91 відповідно до фіг.11. Цей процес дає додаткову перевагу: постійне збільшення кута a як на зігнутій ділянці 11', так і на прямій ділянці клиноподібного зігнутого дроту 11. Після того, як такі клиноподібні дроти 11 зігнуті пристроєм 60, останні можна сплітати разом з утворенням дротяної сітки 10 у звичайний спосіб. З цією метою зігнуті дроти сплітають один з одним, доки не утвориться дротяна сітка бажаного розміру. Винахід адекватно проілюстрований вищеописаними конкретними варіантами здійснення. Звичайно, цій дротяній сітці можна було б надати й іншу структуру. Так, наприклад, окремі дроти можна було б зігнути не так, як показані. Кут нахилу a в поясненому конкретному варіанті здійснення становить приблизно 30°, проте, якщо необхідно, можна забезпечити кут у діапазоні від 15° до 45°. Винахід придатний для всіх типів покриттів поверхневих шарів ґрунту, наприклад, навіть для поверхневих шарів ґрунту в підземних шахтах. Таким чином, як показано вище, стінки й арки в тунелях, ангари, каверни або аналогічні місця можна покривати і відповідно зміцнювати, використовуючи ці дротяні сітки відповідно до винаходу. У випадку покриттів тунелів, що дешеві в спорудженні, будь-який шматок породи, що випав або виламався, з цих стін можна без ризику для життя підбирати, використовуючи це покриття з дротяної сітки. Дротяну сітку 10 можна використовувати у вищеописаний спосіб для армування або зміцнення шарів фундаментів при спорудженні автострад чи будівництві доріг або у випадку спорудження площадок із цими сітками, з'єднаними у відповідну субструктуру або суперструктуру. Більше того, її можна використовувати для армування поверхонь гудрону або бетону, наприклад, поверхонь, у яких тріщини забиті бітумом або у гідравлічний спосіб.
