Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді арочних елементів

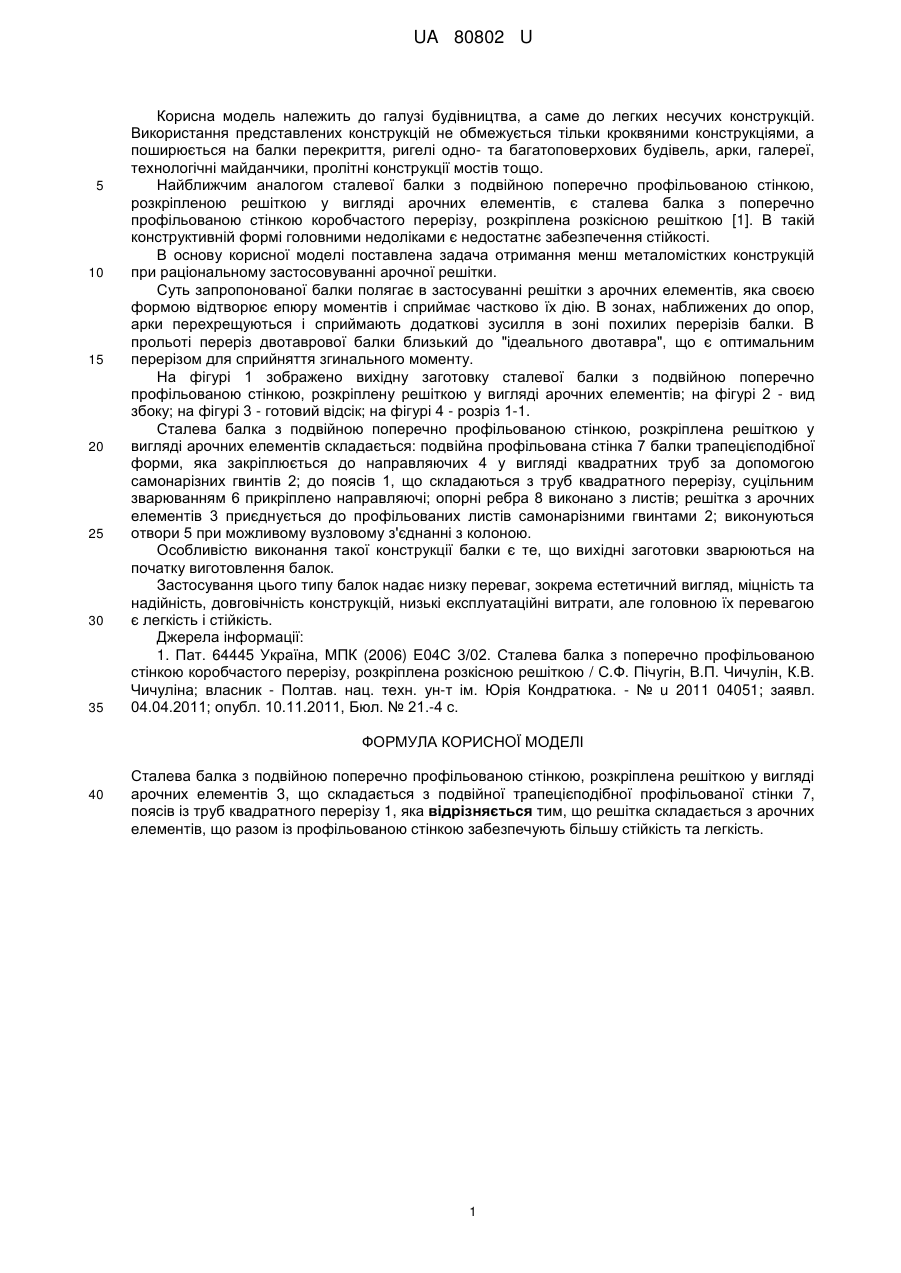

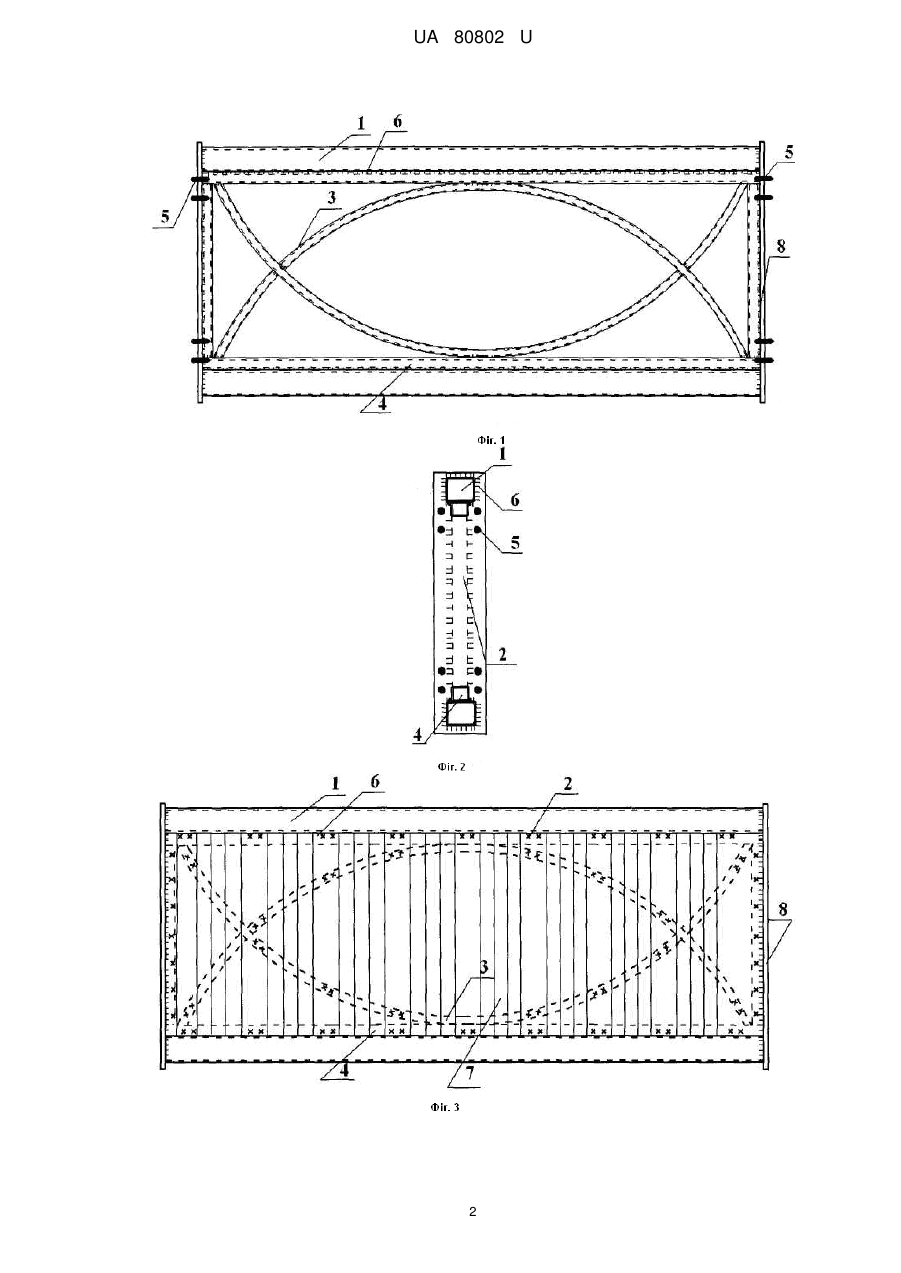

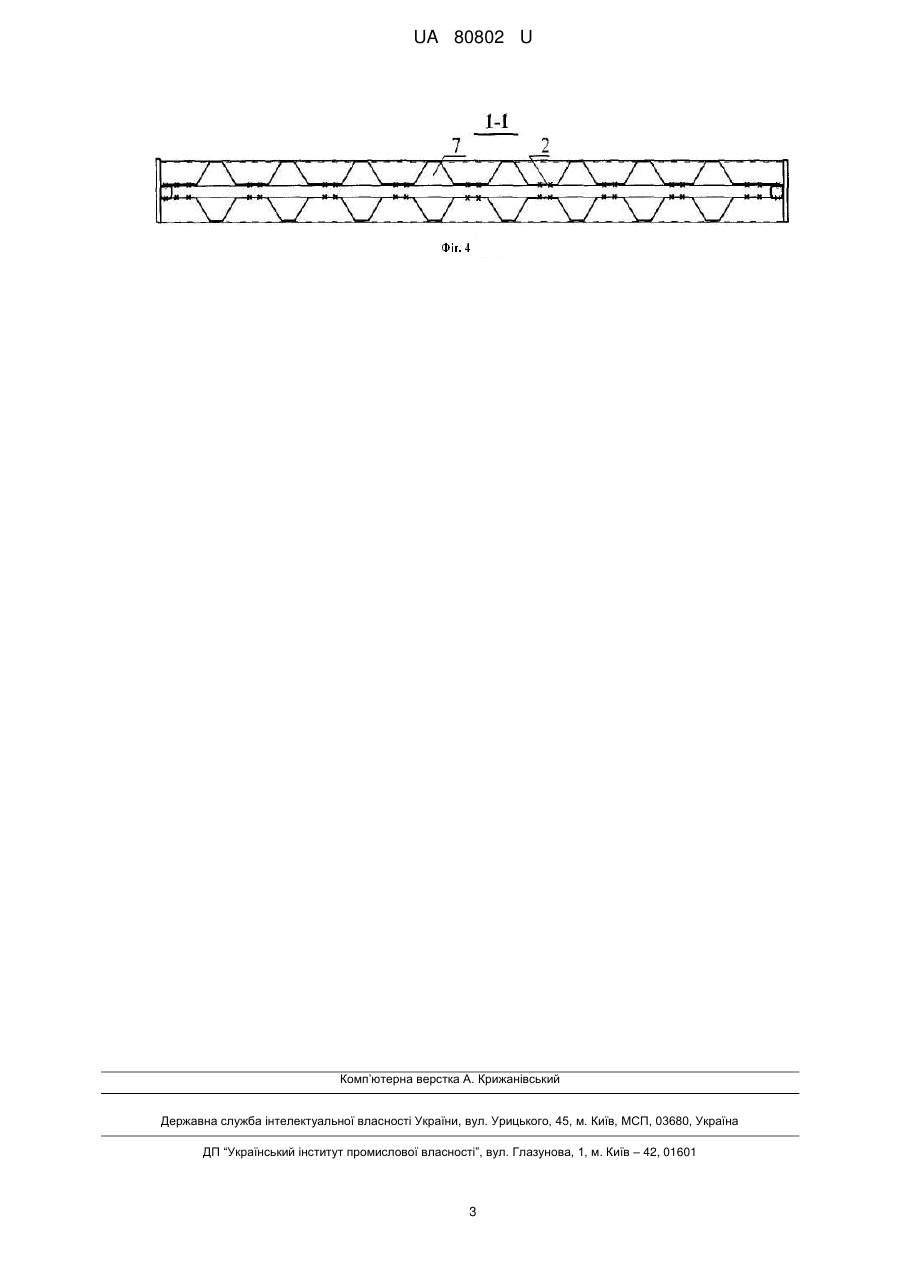

Реферат: Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді арочних елементів, складається з подвійної трапецієподібної профільованої стінки, поясів із труб квадратного перерізу. Решітка складається з арочних елементів, що разом із профільованою стінкою забезпечують більшу стійкість та легкість. UA 80802 U (54) СТАЛЕВА БАЛКА З ПОДВІЙНОЮ ПОПЕРЕЧНО ПРОФІЛЬОВАНОЮ СТІНКОЮ, РОЗКРІПЛЕНА РЕШІТКОЮ У ВИГЛЯДІ АРОЧНИХ ЕЛЕМЕНТІВ UA 80802 U UA 80802 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, а саме до легких несучих конструкцій. Використання представлених конструкцій не обмежується тільки кроквяними конструкціями, а поширюється на балки перекриття, ригелі одно- та багатоповерхових будівель, арки, галереї, технологічні майданчики, пролітні конструкції мостів тощо. Найближчим аналогом сталевої балки з подвійною поперечно профільованою стінкою, розкріпленою решіткою у вигляді арочних елементів, є сталева балка з поперечно профільованою стінкою коробчастого перерізу, розкріплена розкісною решіткою [1]. В такій конструктивній формі головними недоліками є недостатнє забезпечення стійкості. В основу корисної моделі поставлена задача отримання менш металомістких конструкцій при раціональному застосовуванні арочної решітки. Суть запропонованої балки полягає в застосуванні решітки з арочних елементів, яка своєю формою відтворює епюру моментів і сприймає частково їх дію. В зонах, наближених до опор, арки перехрещуються і сприймають додаткові зусилля в зоні похилих перерізів балки. В прольоті переріз двотаврової балки близький до "ідеального двотавра", що є оптимальним перерізом для сприйняття згинального моменту. На фігурі 1 зображено вихідну заготовку сталевої балки з подвійною поперечно профільованою стінкою, розкріплену решіткою у вигляді арочних елементів; на фігурі 2 - вид збоку; на фігурі 3 - готовий відсік; на фігурі 4 - розріз 1-1. Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді арочних елементів складається: подвійна профільована стінка 7 балки трапецієподібної форми, яка закріплюється до направляючих 4 у вигляді квадратних труб за допомогою самонарізних гвинтів 2; до поясів 1, що складаються з труб квадратного перерізу, суцільним зварюванням 6 прикріплено направляючі; опорні ребра 8 виконано з листів; решітка з арочних елементів 3 приєднується до профільованих листів самонарізними гвинтами 2; виконуються отвори 5 при можливому вузловому з'єднанні з колоною. Особливістю виконання такої конструкції балки є те, що вихідні заготовки зварюються на початку виготовлення балок. Застосування цього типу балок надає низку переваг, зокрема естетичний вигляд, міцність та надійність, довговічність конструкцій, низькі експлуатаційні витрати, але головною їх перевагою є легкість і стійкість. Джерела інформації: 1. Пат. 64445 Україна, МПК (2006) Ε04С 3/02. Сталева балка з поперечно профільованою стінкою коробчастого перерізу, розкріплена розкісною решіткою / С.Ф. Пічугін, В.П. Чичулін, К.В. Чичуліна; власник - Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - № u 2011 04051; заявл. 04.04.2011; опубл. 10.11.2011, Бюл. № 21.-4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталева балка з подвійною поперечно профільованою стінкою, розкріплена решіткою у вигляді арочних елементів 3, що складається з подвійної трапецієподібної профільованої стінки 7, поясів із труб квадратного перерізу 1, яка відрізняється тим, що решітка складається з арочних елементів, що разом із профільованою стінкою забезпечують більшу стійкість та легкість. 1 UA 80802 U 2 UA 80802 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
