Привід рукавичного автомата

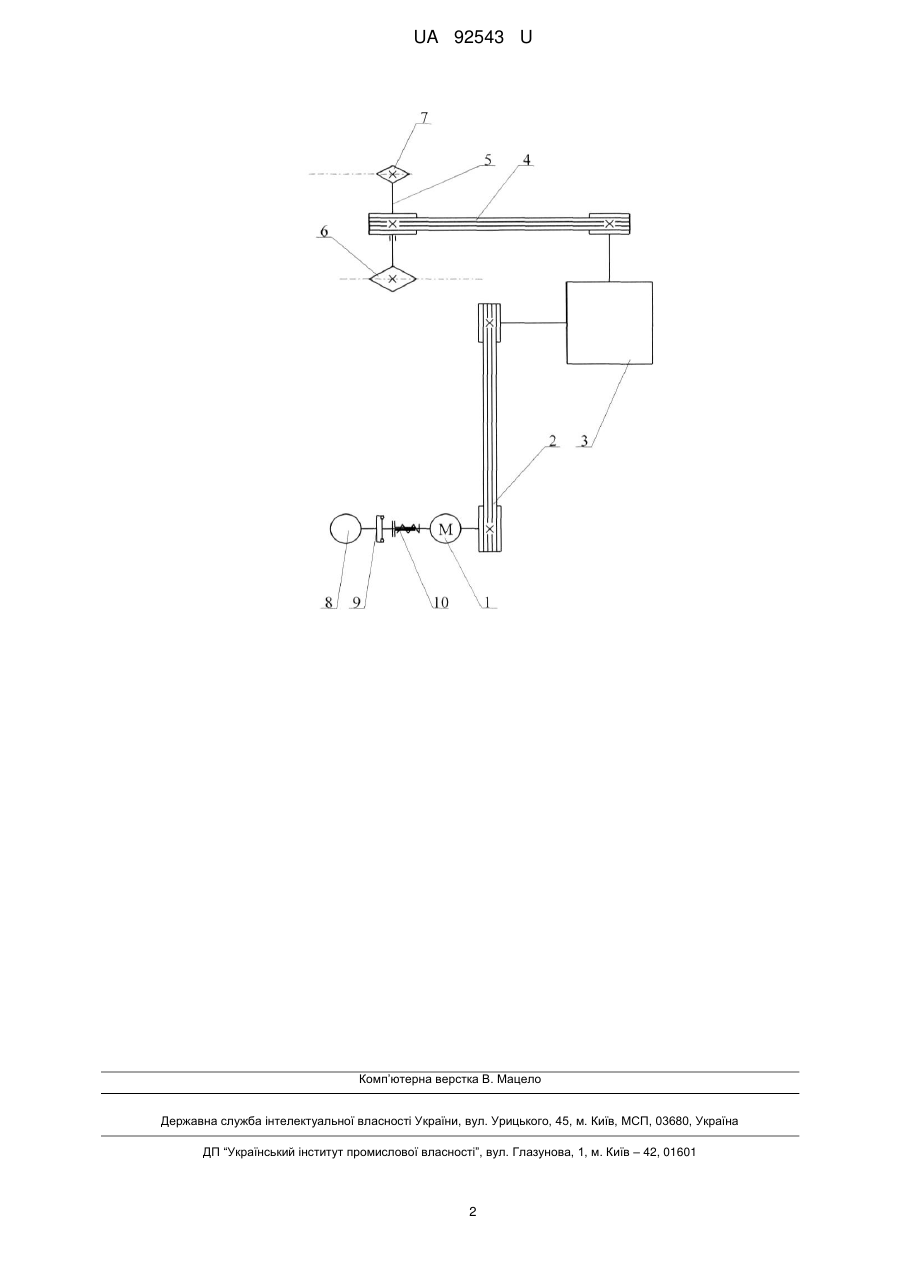

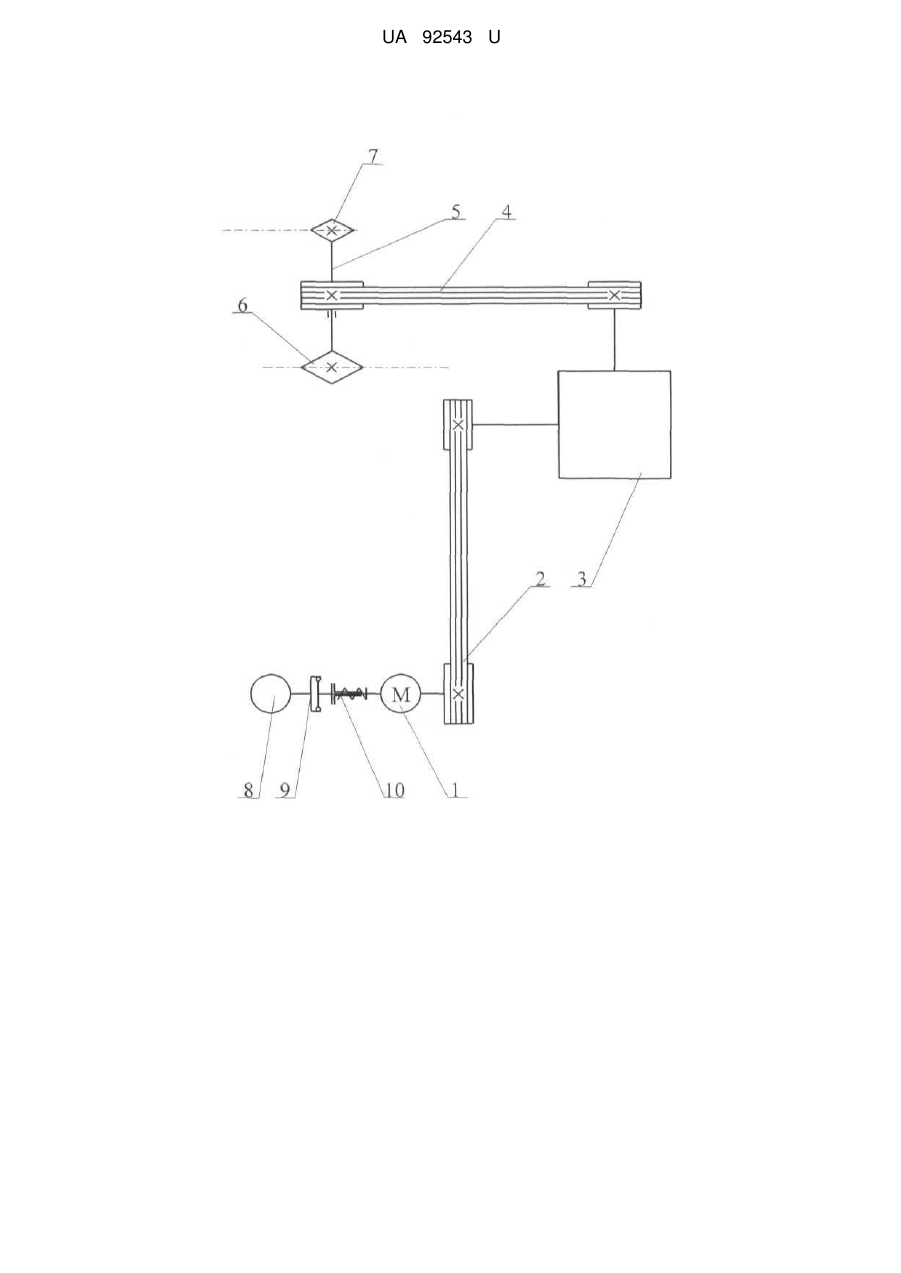

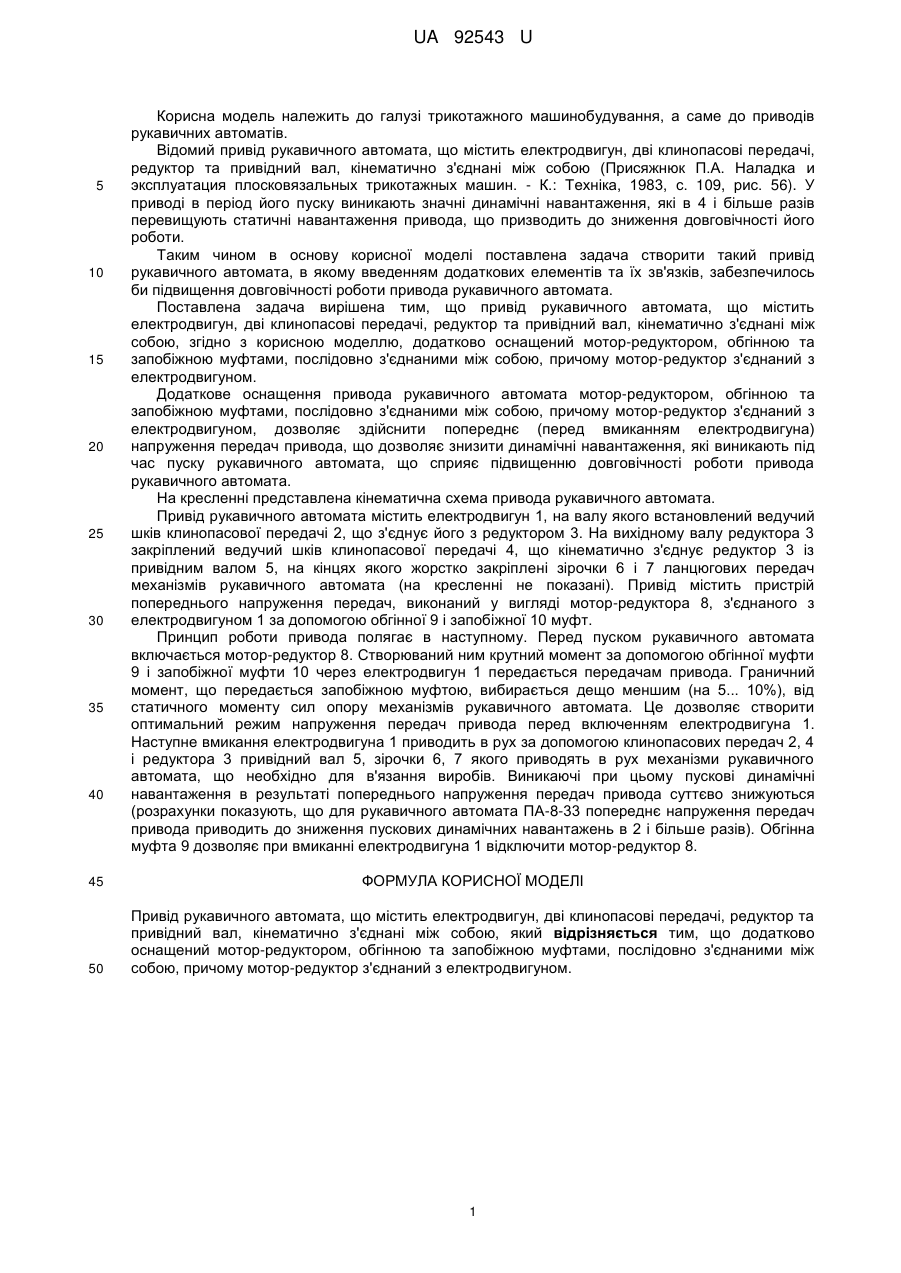

Реферат: Привід рукавичного автомата, що містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою, причому додатково оснащений моторредуктором, обгінною та запобіжною муфтами, послідовно з'єднаними між собою, а моторредуктор з'єднаний з електродвигуном. UA 92543 U (54) ПРИВІД РУКАВИЧНОГО АВТОМАТА UA 92543 U UA 92543 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів рукавичних автоматів. Відомий привід рукавичного автомата, що містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою (Присяжнюк П.А. Наладка и эксплуатация плосковязальных трикотажных машин. - К.: Техніка, 1983, с. 109, рис. 56). У приводі в період його пуску виникають значні динамічні навантаження, які в 4 і більше разів перевищують статичні навантаження привода, що призводить до зниження довговічності його роботи. Таким чином в основу корисної моделі поставлена задача створити такий привід рукавичного автомата, в якому введенням додаткових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода рукавичного автомата. Поставлена задача вирішена тим, що привід рукавичного автомата, що містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою, згідно з корисною моделлю, додатково оснащений мотор-редуктором, обгінною та запобіжною муфтами, послідовно з'єднаними між собою, причому мотор-редуктор з'єднаний з електродвигуном. Додаткове оснащення привода рукавичного автомата мотор-редуктором, обгінною та запобіжною муфтами, послідовно з'єднаними між собою, причому мотор-редуктор з'єднаний з електродвигуном, дозволяє здійснити попереднє (перед вмиканням електродвигуна) напруження передач привода, що дозволяє знизити динамічні навантаження, які виникають під час пуску рукавичного автомата, що сприяє підвищенню довговічності роботи привода рукавичного автомата. На кресленні представлена кінематична схема привода рукавичного автомата. Привід рукавичного автомата містить електродвигун 1, на валу якого встановлений ведучий шків клинопасової передачі 2, що з'єднує його з редуктором 3. На вихідному валу редуктора 3 закріплений ведучий шків клинопасової передачі 4, що кінематично з'єднує редуктор 3 із привідним валом 5, на кінцях якого жорстко закріплені зірочки 6 і 7 ланцюгових передач механізмів рукавичного автомата (на кресленні не показані). Привід містить пристрій попереднього напруження передач, виконаний у вигляді мотор-редуктора 8, з'єднаного з електродвигуном 1 за допомогою обгінної 9 і запобіжної 10 муфт. Принцип роботи привода полягає в наступному. Перед пуском рукавичного автомата включається мотор-редуктор 8. Створюваний ним крутний момент за допомогою обгінної муфти 9 і запобіжної муфти 10 через електродвигун 1 передається передачам привода. Граничний момент, що передається запобіжною муфтою, вибирається дещо меншим (на 5... 10%), від статичного моменту сил опору механізмів рукавичного автомата. Це дозволяє створити оптимальний режим напруження передач привода перед включенням електродвигуна 1. Наступне вмикання електродвигуна 1 приводить в рух за допомогою клинопасових передач 2, 4 і редуктора 3 привідний вал 5, зірочки 6, 7 якого приводять в рух механізми рукавичного автомата, що необхідно для в'язання виробів. Виникаючі при цьому пускові динамічні навантаження в результаті попереднього напруження передач привода суттєво знижуються (розрахунки показують, що для рукавичного автомата ПА-8-33 попереднє напруження передач привода приводить до зниження пускових динамічних навантажень в 2 і більше разів). Обгінна муфта 9 дозволяє при вмиканні електродвигуна 1 відключити мотор-редуктор 8. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід рукавичного автомата, що містить електродвигун, дві клинопасові передачі, редуктор та привідний вал, кінематично з'єднані між собою, який відрізняється тим, що додатково оснащений мотор-редуктором, обгінною та запобіжною муфтами, послідовно з'єднаними між собою, причому мотор-редуктор з'єднаний з електродвигуном. 1 UA 92543 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
