Клин в’язальної машини

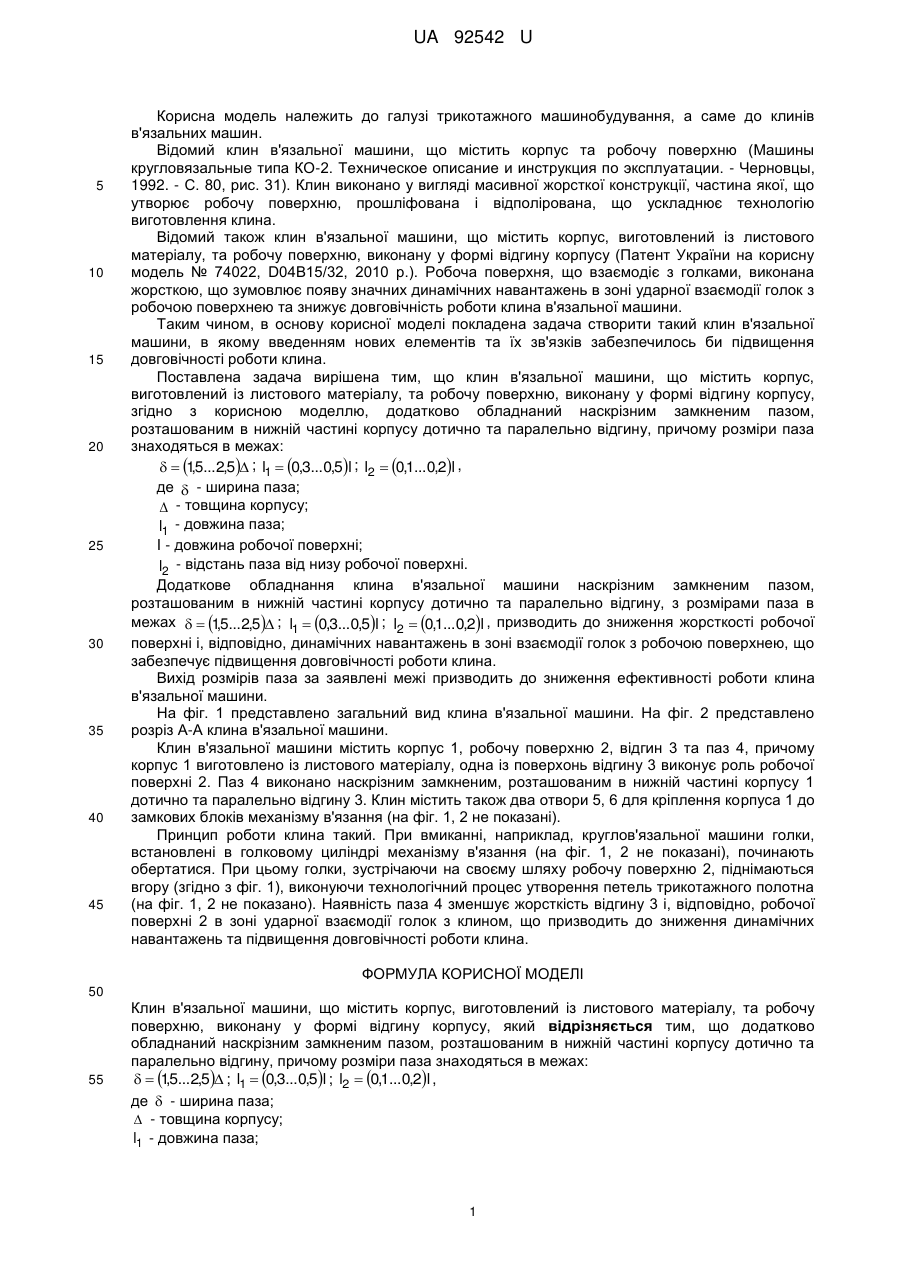

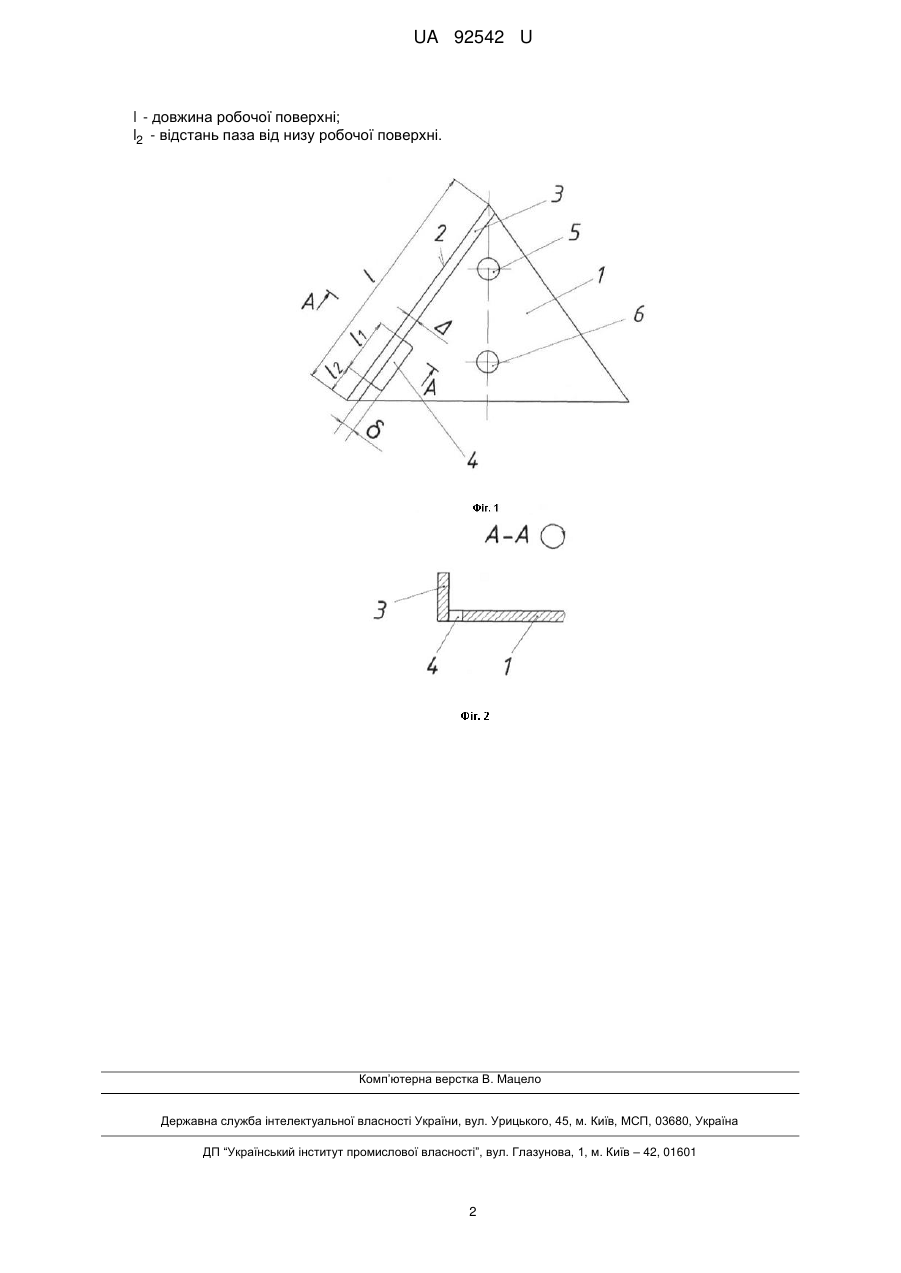

Реферат: UA 92542 U UA 92542 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус та робочу поверхню (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы, 1992. - С. 80, рис. 31). Клин виконано у вигляді масивної жорсткої конструкції, частина якої, що утворює робочу поверхню, прошліфована і відполірована, що ускладнює технологію виготовлення клина. Відомий також клин в'язальної машини, що містить корпус, виготовлений із листового матеріалу, та робочу поверхню, виконану у формі відгину корпусу (Патент України на корисну модель № 74022, D04В15/32, 2010 p.). Робоча поверхня, що взаємодіє з голками, виконана жорсткою, що зумовлює появу значних динамічних навантажень в зоні ударної взаємодії голок з робочою поверхнею та знижує довговічність роботи клина в'язальної машини. Таким чином, в основу корисної моделі покладена задача створити такий клин в'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи клина. Поставлена задача вирішена тим, що клин в'язальної машини, що містить корпус, виготовлений із листового матеріалу, та робочу поверхню, виконану у формі відгину корпусу, згідно з корисною моделлю, додатково обладнаний наскрізним замкненим пазом, розташованим в нижній частині корпусу дотично та паралельно відгину, причому розміри паза знаходяться в межах:   15...2,5 ; l1  0,3...0,5l ; l2  0,1...0,2l , , де  - ширина паза;  - товщина корпусу; l1 - довжина паза; I - довжина робочої поверхні; l2 - відстань паза від низу робочої поверхні. Додаткове обладнання клина в'язальної машини наскрізним замкненим пазом, розташованим в нижній частині корпусу дотично та паралельно відгину, з розмірами паза в межах   15...2,5 ; l1  0,3...0,5l ; l2  0,1...0,2l , призводить до зниження жорсткості робочої , поверхні і, відповідно, динамічних навантажень в зоні взаємодії голок з робочою поверхнею, що забезпечує підвищення довговічності роботи клина. Вихід розмірів паза за заявлені межі призводить до зниження ефективності роботи клина в'язальної машини. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А-А клина в'язальної машини. Клин в'язальної машини містить корпус 1, робочу поверхню 2, відгин 3 та паз 4, причому корпус 1 виготовлено із листового матеріалу, одна із поверхонь відгину 3 виконує роль робочої поверхні 2. Паз 4 виконано наскрізним замкненим, розташованим в нижній частині корпусу 1 дотично та паралельно відгину 3. Клин містить також два отвори 5, 6 для кріплення корпуса 1 до замкових блоків механізму в'язання (на фіг. 1, 2 не показані). Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, піднімаються вгору (згідно з фіг. 1), виконуючи технологічний процес утворення петель трикотажного полотна (на фіг. 1, 2 не показано). Наявність паза 4 зменшує жорсткість відгину 3 і, відповідно, робочої поверхні 2 в зоні ударної взаємодії голок з клином, що призводить до зниження динамічних навантажень та підвищення довговічності роботи клина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Клин в'язальної машини, що містить корпус, виготовлений із листового матеріалу, та робочу поверхню, виконану у формі відгину корпусу, який відрізняється тим, що додатково обладнаний наскрізним замкненим пазом, розташованим в нижній частині корпусу дотично та паралельно відгину, причому розміри паза знаходяться в межах:   15...2,5 ; l1  0,3...0,5l ; l2  0,1...0,2l , , де  - ширина паза;  - товщина корпусу; l1 - довжина паза; 1 UA 92542 U l - довжина робочої поверхні; l2 - відстань паза від низу робочої поверхні. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
