Спосіб теплогідроізолювання трубопроводів

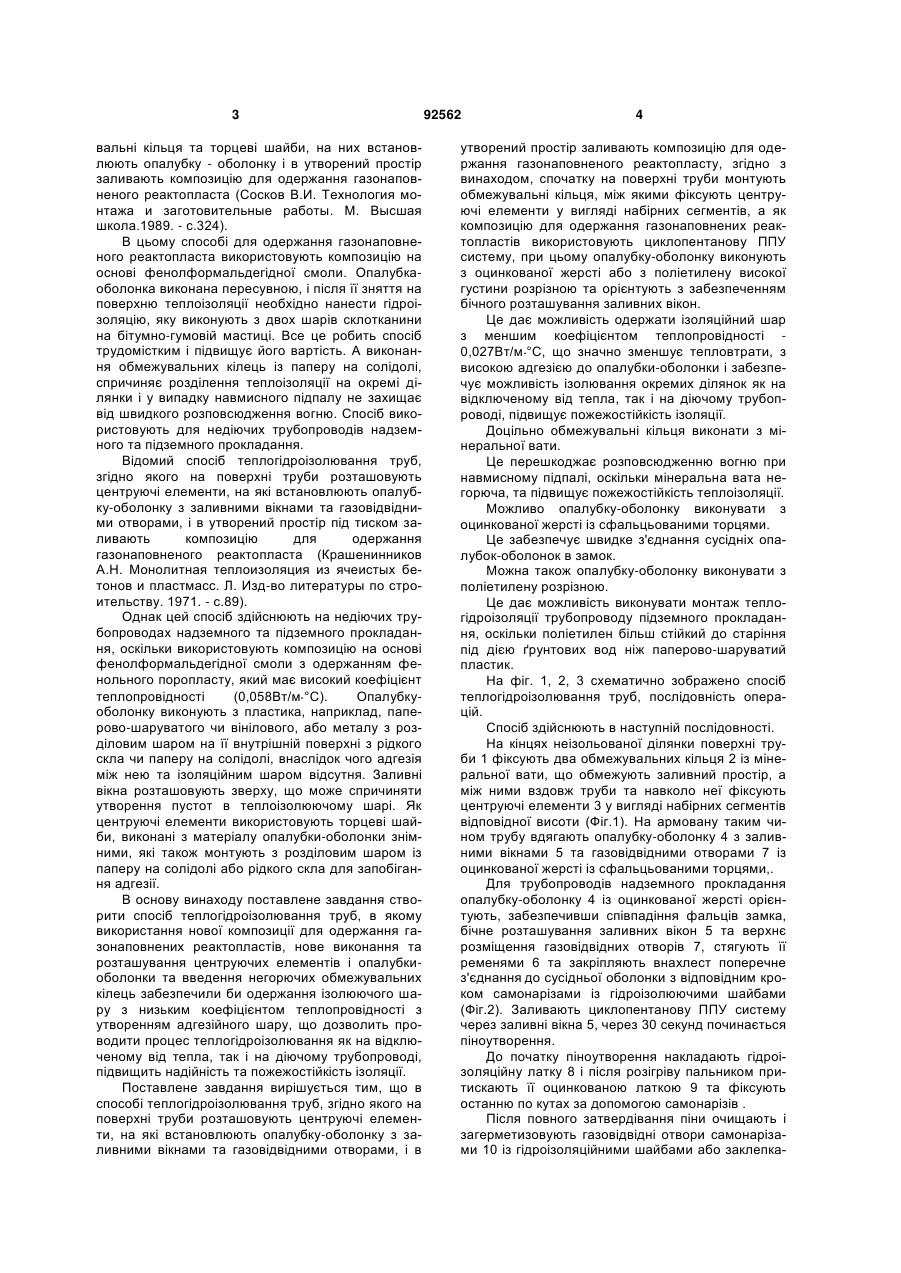

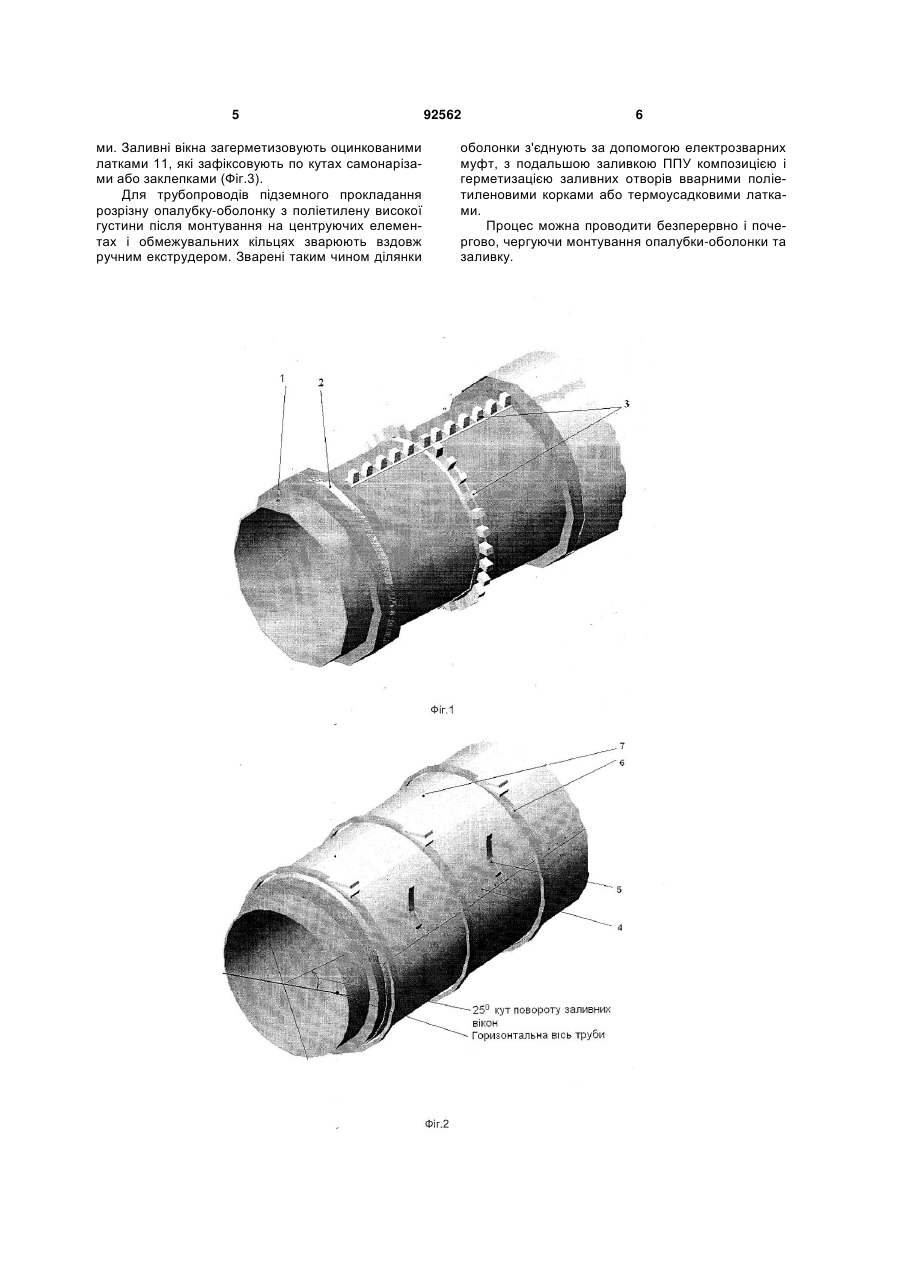

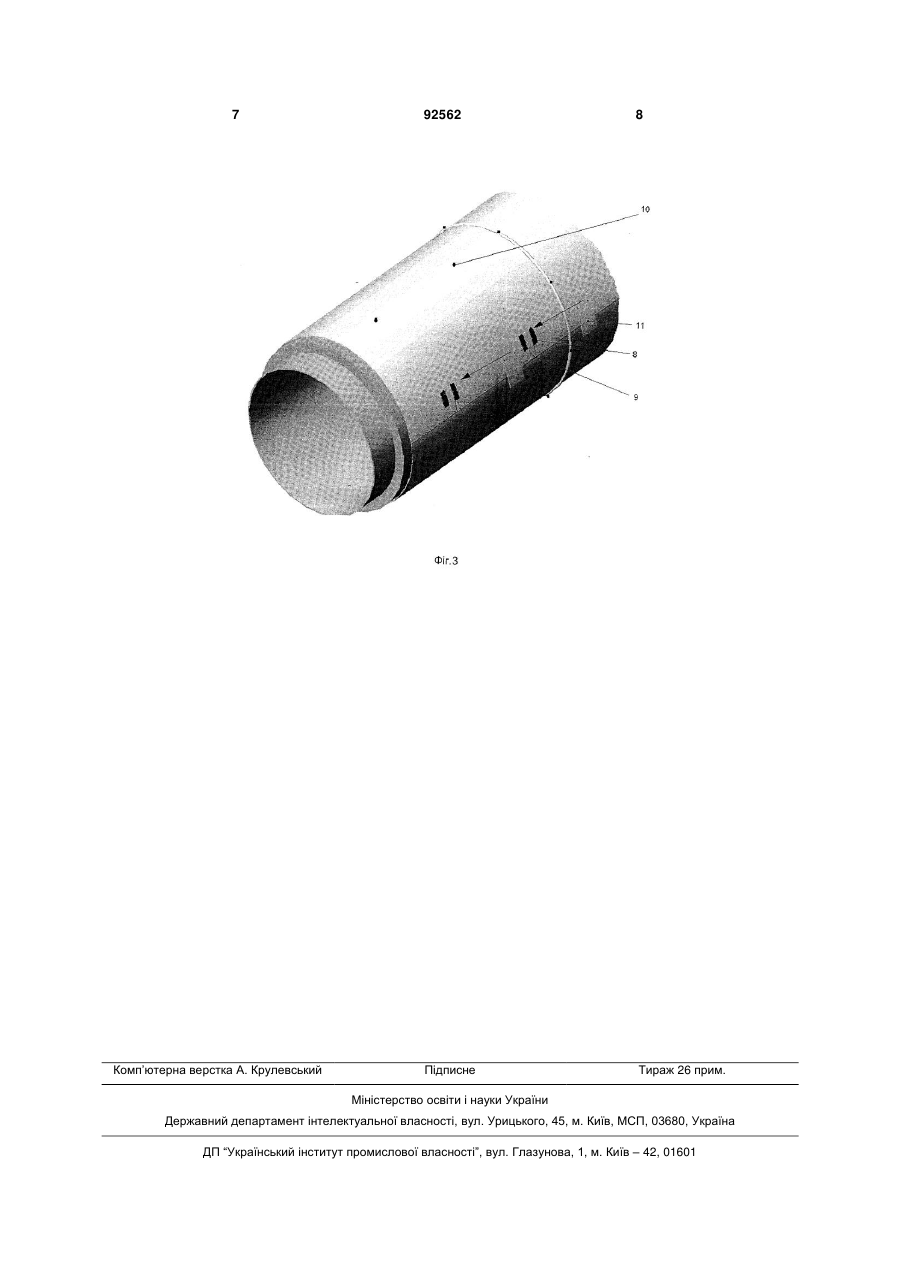

1. Спосіб теплогідроізолювання труб, згідно з яким на поверхні труби розташовують центруючі елементи, на які встановлюють опалубку-оболонку з заливними вікнами та газовідвідними отворами, і в утворений простір заливають композицію для одержання газонаповненого реактопласту, який відрізняється тим, що спочатку на поверхні труби монтують обмежувальні кільця, між якими фіксують центруючі елементи у вигляді набірних сегментів, а як композицію для одержання газонаповненого реактопласту використовують циклопентанову ППУ систему, при цьому опалубку-оболонку виконують з оцинкованої жерсті або з поліетилену високої густини розрізною та орієнтують з забезпеченням бічного розташування заливних вікон. 2. Спосіб за п. 1, який відрізняється тим, що обмежувальні кільця виконують з мінеральної вати. 3. Спосіб за п. 1, який відрізняється тим, що опалубку-оболонку з оцинкованої жерсті виконують із сфальцьованими торцями. UA (21) a200907246 (22) 10.07.2009 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) БАЧЕВСЬКИЙ РОМАН СЕРГІЙОВИЧ, ТРЕТЯК ІВАН ЮРІЙОВИЧ, НАСАДЮК ВАСИЛЬ ОЛЕКСІЙОВИЧ, БОЛЮК ЮРІЙ-ІВАН МИХАЙЛОВИЧ (73) КОРПОРАЦІЯ "ЕНЕРГОРЕСУРС-ІНВЕСТ" (56) UA 59536 A, 15.09.2003. Бюл.№3 CN 2596169 Y, 31.12.2003 SU 1339341 A1, 23.09.1987. Бюл.№35 SU 715887, 15.02.1980. Бюл.№6 RU 2249754 C2, 10.04.2005. Бюл.№10 RU 1128680 C, 20.01.1995 FR 2594933 A1, 28.08.1987 GB 1441208, 30.06.1976 US 3793411, 19.02.1974 Справочник строителя. Тепловая изоляция / Под ред. Г.Ф. Кузнецова 4-е изд., дополн. и перераб. – М.: Стройиздат, 1985. – С. 111-138 Сосков В.И. Технология монтажа и заготовительные работы. – М.: Высшая школа, 1989. – С. 319324 Крашенников А.Н. Монолитная теплоизоляция из C2 2 (19) 1 3 вальні кільця та торцеві шайби, на них встановлюють опалубку - оболонку і в утворений простір заливають композицію для одержання газонаповненого реактопласта (Сосков В.И. Технология монтажа и заготовительные работы. М. Высшая школа.1989. - с.324). В цьому способі для одержання газонаповненого реактопласта використовують композицію на основі фенолформальдегідної смоли. Опалубкаоболонка виконана пересувною, і після її зняття на поверхню теплоізоляції необхідно нанести гідроізоляцію, яку виконують з двох шарів склотканини на бітумно-гумовій мастиці. Все це робить спосіб трудомістким і підвищує його вартість. А виконання обмежувальних кілець із паперу на солідолі, спричиняє розділення теплоізоляції на окремі ділянки і у випадку навмисного підпалу не захищає від швидкого розповсюдження вогню. Спосіб використовують для недіючих трубопроводів надземного та підземного прокладання. Відомий спосіб теплогідроізолювання труб, згідно якого на поверхні труби розташовують центруючі елементи, на які встановлюють опалубку-оболонку з заливними вікнами та газовідвідними отворами, і в утворений простір під тиском заливають композицію для одержання газонаповненого реактопласта (Крашенинников А.Н. Монолитная теплоизоляция из ячеистых бетонов и пластмасс. Л. Изд-во литературы по строительству. 1971. - с.89). Однак цей спосіб здійснюють на недіючих трубопроводах надземного та підземного прокладання, оскільки використовують композицію на основі фенолформальдегідної смоли з одержанням фенольного поропласту, який має високий коефіцієнт теплопровідності (0,058Вт/м °С). Опалубкуоболонку виконують з пластика, наприклад, паперово-шаруватого чи вінілового, або металу з розділовим шаром на її внутрішній поверхні з рідкого скла чи паперу на солідолі, внаслідок чого адгезія між нею та ізоляційним шаром відсутня. Заливні вікна розташовують зверху, що може спричиняти утворення пустот в теплоізолюючому шарі. Як центруючі елементи використовують торцеві шайби, виконані з матеріалу опалубки-оболонки знімними, які також монтують з розділовим шаром із паперу на солідолі або рідкого скла для запобігання адгезії. В основу винаходу поставлене завдання створити спосіб теплогідроізолювання труб, в якому використання нової композиції для одержання газонаповнених реактопластів, нове виконання та розташування центруючих елементів і опалубкиоболонки та введення негорючих обмежувальних кілець забезпечили би одержання ізолюючого шару з низьким коефіцієнтом теплопровідності з утворенням адгезійного шару, що дозволить проводити процес теплогідроізолювання як на відключеному від тепла, так і на діючому трубопроводі, підвищить надійність та пожежостійкість ізоляції. Поставлене завдання вирішується тим, що в способі теплогідроізолювання труб, згідно якого на поверхні труби розташовують центруючі елементи, на які встановлюють опалубку-оболонку з заливними вікнами та газовідвідними отворами, і в 92562 4 утворений простір заливають композицію для одержання газонаповненого реактопласту, згідно з винаходом, спочатку на поверхні труби монтують обмежувальні кільця, між якими фіксують центруючі елементи у вигляді набірних сегментів, а як композицію для одержання газонаповнених реактопластів використовують циклопентанову ППУ систему, при цьому опалубку-оболонку виконують з оцинкованої жерсті або з поліетилену високої густини розрізною та орієнтують з забезпеченням бічного розташування заливних вікон. Це дає можливість одержати ізоляційний шар з меншим коефіцієнтом теплопровідності 0,027Вт/м °С, що значно зменшує тепловтрати, з високою адгезією до опалубки-оболонки і забезпечує можливість ізолювання окремих ділянок як на відключеному від тепла, так і на діючому трубопроводі, підвищує пожежостійкість ізоляції. Доцільно обмежувальні кільця виконати з мінеральної вати. Це перешкоджає розповсюдженню вогню при навмисному підпалі, оскільки мінеральна вата негорюча, та підвищує пожежостійкість теплоізоляції. Можливо опалубку-оболонку виконувати з оцинкованої жерсті із сфальцьованими торцями. Це забезпечує швидке з'єднання сусідніх опалубок-оболонок в замок. Можна також опалубку-оболонку виконувати з поліетилену розрізною. Це дає можливість виконувати монтаж теплогідроізоляції трубопроводу підземного прокладання, оскільки поліетилен більш стійкий до старіння під дією ґрунтових вод ніж паперово-шаруватий пластик. На фіг. 1, 2, 3 схематично зображено спосіб теплогідроізолювання труб, послідовність операцій. Спосіб здійснюють в наступній послідовності. На кінцях неізольованої ділянки поверхні труби 1 фіксують два обмежувальних кільця 2 із мінеральної вати, що обмежують заливний простір, а між ними вздовж труби та навколо неї фіксують центруючі елементи 3 у вигляді набірних сегментів відповідної висоти (Фіг.1). На армовану таким чином трубу вдягають опалубку-оболонку 4 з заливними вікнами 5 та газовідвідними отворами 7 із оцинкованої жерсті із сфальцьованими торцями,. Для трубопроводів надземного прокладання опалубку-оболонку 4 із оцинкованої жерсті орієнтують, забезпечивши співпадіння фальців замка, бічне розташування заливних вікон 5 та верхнє розміщення газовідвідних отворів 7, стягують її ременями 6 та закріпляють внахлест поперечне з'єднання до сусідньої оболонки з відповідним кроком самонарізами із гідроізолюючими шайбами (Фіг.2). Заливають циклопентанову ППУ систему через заливні вікна 5, через 30 секунд починається піноутворення. До початку піноутворення накладають гідроізоляційну латку 8 і після розігріву пальником притискають її оцинкованою латкою 9 та фіксують останню по кутах за допомогою самонарізів . Після повного затвердівання піни очищають і загерметизовують газовідвідні отвори самонарізами 10 із гідроізоляційними шайбами або заклепка 5 ми. Заливні вікна загерметизовують оцинкованими латками 11, які зафіксовують по кутах самонарізами або заклепками (Фіг.3). Для трубопроводів підземного прокладання розрізну опалубку-оболонку з поліетилену високої густини після монтування на центруючих елементах і обмежувальних кільцях зварюють вздовж ручним екструдером. Зварені таким чином ділянки 92562 6 оболонки з'єднують за допомогою електрозварних муфт, з подальшою заливкою ППУ композицією і герметизацією заливних отворів вварними поліетиленовими корками або термоусадковими латками. Процес можна проводити безперервно і почергово, чергуючи монтування опалубки-оболонки та заливку. 7 Комп’ютерна верстка А. Крулевський 92562 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
