Hапрямhий апарат hасосу

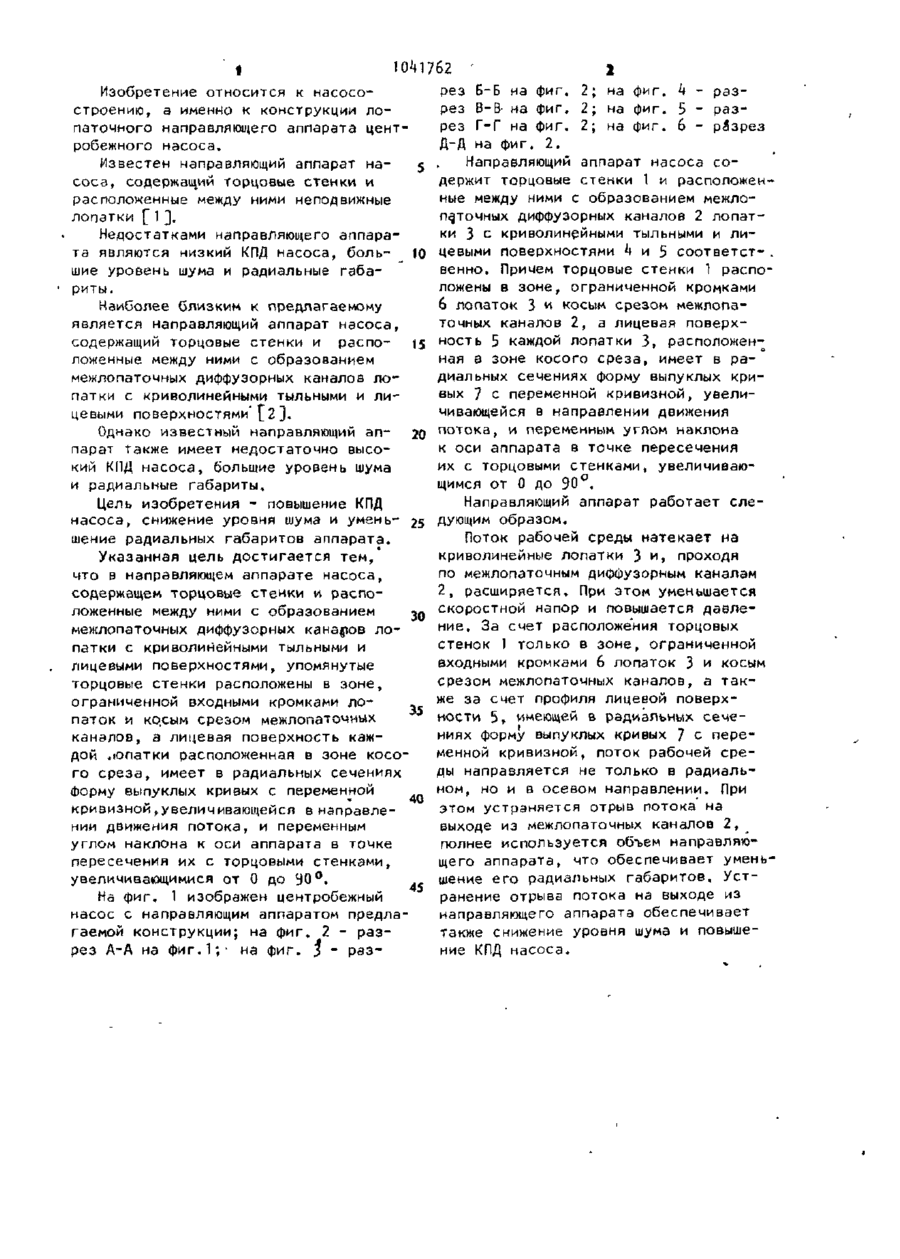

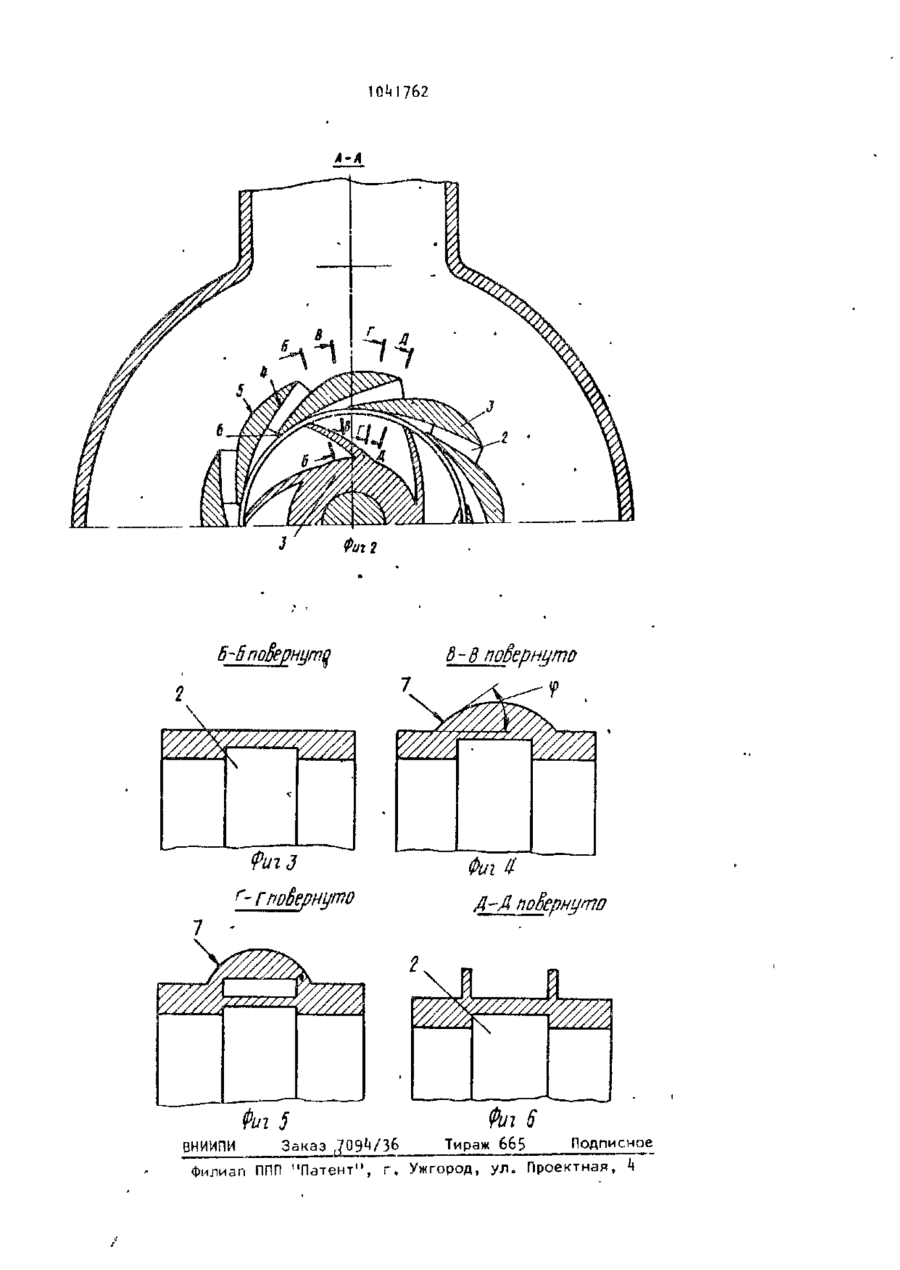

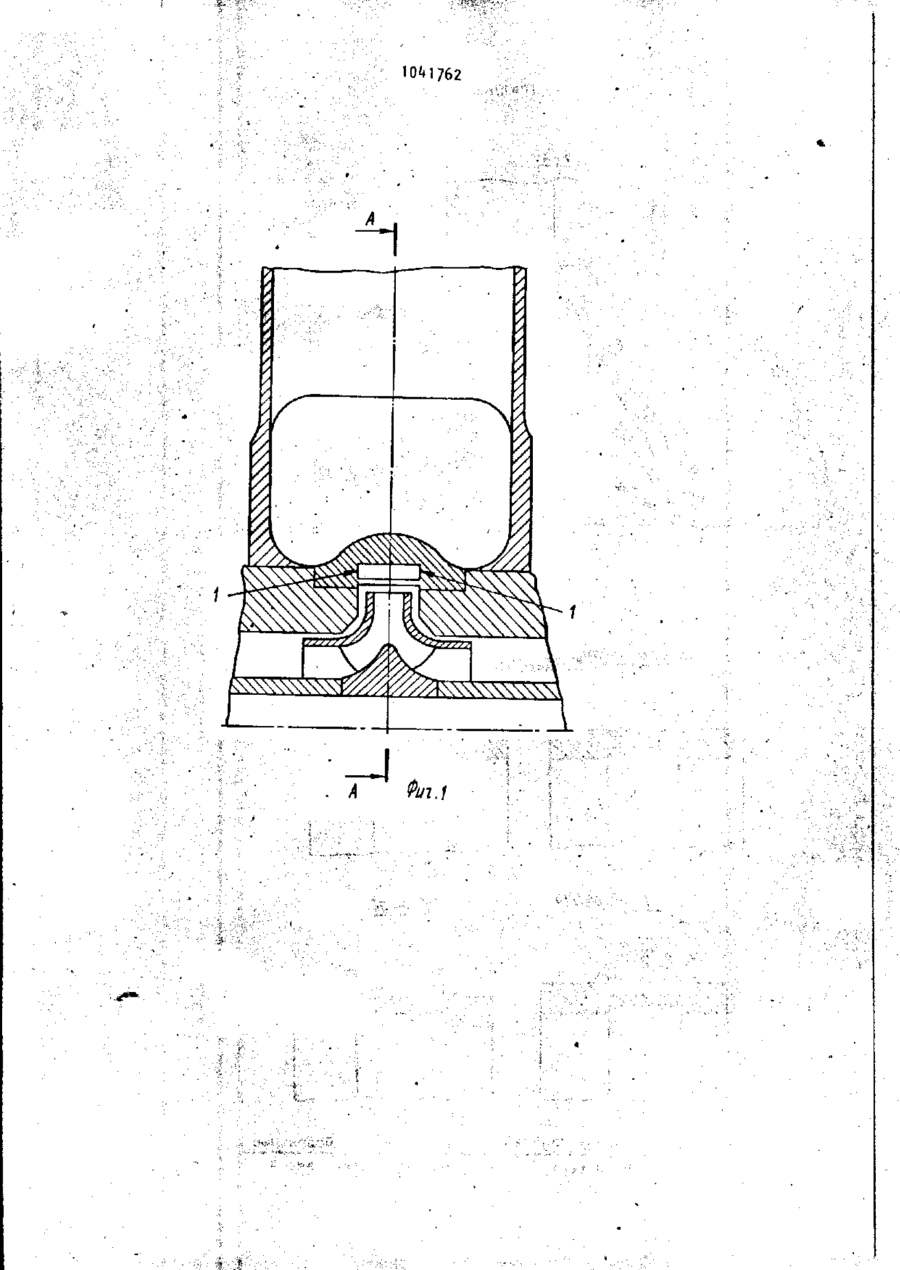

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН «SU.,,,1041762 3(51) А Г 04 D 29/44 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (21) 3^06777/25-06 (22)' 11.03.82 (46) 15.09.83. Бюл. № 34 • (72) А.А. Иввнюшин, В.А. Новак • и Г.Ф. Богран (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт атомного и энергетического насосостроения (53) 621.671(088.8) (56) 1. Ломакин А.А. Центробежные и осевые насосы. М.-Л., "Машиностроение11, 1966, с. 124, фиг. 72. * 2. Авторское свидетельство СССР VP 525810, кл. F 04 D 29/44, 1974. (54)(57) НАПРАВЛЯЮЩИЙ АППАРАТ НАСОСА, содержащий торцовые стенки и расположенные между ними с образованием меж лопаточных диффузорных каналов лопатки с криволинейными тыльными и лицевыми поверхностями, о т л и ч а ю щ и й с я тем, что, с целью повышения КПД насоса, снижения уровня шума и уменьшения радиальных габаритов аппарата, торцовые стенки расположены в зоне, ограниченной входными кромками лопаток и косым срезом межлопаточных каналов, а лицевая поверхность каждой лопатки, расположенная в зоне косого среза, имеет в' радиальных сечениях форму выпуклых кривых с переменной кривизной, увеличивающейся в направлении движения потока, и переменным углом 'наклона к оси аппарата в точке пересечения их с торцовыми стенкамиf увеличивающимся от 0 до 90 . С -4 Изобретение относится к насосостроению, а именно к конструкции лопаточного направляющего аппарата центробежного насоса. Известен направляющий аппарат на5 coca, содержаний торцовые стенки и расположенные между ними неподвижные лопатки [ 1 J. * Недостатками направляющего аппарата являются низкий КПД насоса, боль- 10 шие уровень шума и радиальные габариты. Наиболее близким к предлагаемому является направляющий аппарат насоса, содержащий торцовые стенки и распо- is ложенные между ними с образованием межлопаточных диффузорных каналов лопатки с криволинейными тыльными и лицевыми поверхностями'[2]. Однако известный направляющий ал- 20 парат также имеет недостаточно высокий КПД насоса, большие уровень шума и радиальные габариты. Цель изобретения - повышение КПД насоса, снижение уровня шума и умень- 25 шение радиальных габаритов аппарата. Указанная цель достигается тем, что в направляющем аппарате насоса, содержащем торцовые стенки и расположенные между ними с образованием зо межлопаточных диффузорных каналов лопатки с криволинейными тыльными и лицевыми поверхностями, упомянутые торцовые стенки расположены в зоне, ограниченной входными кромками ло35 паток и косым срезом межлопаточнмх каналов, а лицевая поверхность каждой лопатки расположенная в зоне косого среза, имеет в радиальных сечениях Форму выпуклых кривых с переменной рез рез рез Д-Д Б-Б на фиг. 2; на фиг. h - разВ-В- на фиг. 2; на фиг. 5 - разГ-Г на фиг. 2; на фиг. 6 - рйзрез на фиг. 2. Направляющий аппарат насоса содержит торцовые стенки 1 и расположенные между ними с образованием межлопадочных диффузорных каналов 2 лопатки 3 с криволинейными тыльными и лицевыми поверхностями h и 5 соответственно. Причем торцовые стенки 1 расположены в зоне, ограниченной кромками 6 лопаток 3 и косым срезом межлопаточных каналов 2, а лицевая поверхность 5 каждой лопатки 3, расположенная в зоне косого среза, имеет в радиальных сечениях форму выпуклых кривых 7 с переменной кривизной, увеличивающейся в направлении движения потока, и переменным углом наклона к оси аппарата в точке пересечения их с торцовыми стенками, увеличивающимся от 0 до 90°. Направляющий аппарат работает следующим образом. Поток рабочей среды натекает на криволинейные лопатки 3 и, проходя по межлопаточным диффузорным каналам 2, расширяется» При этом уменьшается скоростной напор и повышается давление. За счет расположения торцовых стенок 1 только в зоне, ограниченной входными кромками 6 лопаток 3 и косым срезом межлопаточных каналов, а также за счет профиля лицееой поверхности 5, имеющей в радиальных сечениях форму выпуклых кривых 7 с переменной кривизной, поток рабочей среды направляется не только в радиальном, но и в осевом направлении. При этом устраняется отрыв потока на кривизной,увеличивающейся в направлевыходе из межлопаточных каналов 2, нии движения потока, и переменным полнее используется объем направляюуглом наклона к оси аппарата в точке щего аппарата, что обеспечивает уменьпересечения их с торцовыми стенками, шение его радиальных габаритов. Устувеличивающимися от 0 до 4.0°. 45 ранение отрыва потока на выходе из На фиг. 1 изображен центробежный направляющего аппарата обеспечивает насос с направляющим аппаратом предлатакже снижение уровня шума и повышегаемой конструкции; на фиг. 2 - разние КПД насоса. рез А-А на фиг.1;- на фиг. * - раз 10*11762 10И762 A-A Фиг 2 6-5 поёернугпд 1 3-3 поёернцто x ^ f \ ////A \ •с Фиг (і Д-Д поБерицто У////Ж/////У/7/777777, Риг 5 Фиг 8 ВНИИПИ Заказ f709^/36 Тираж 665 Подписное Филиал ППП "Патент", г. Ужгород, ул е Проектная, k
