Дифузійний апарат безперервної дії

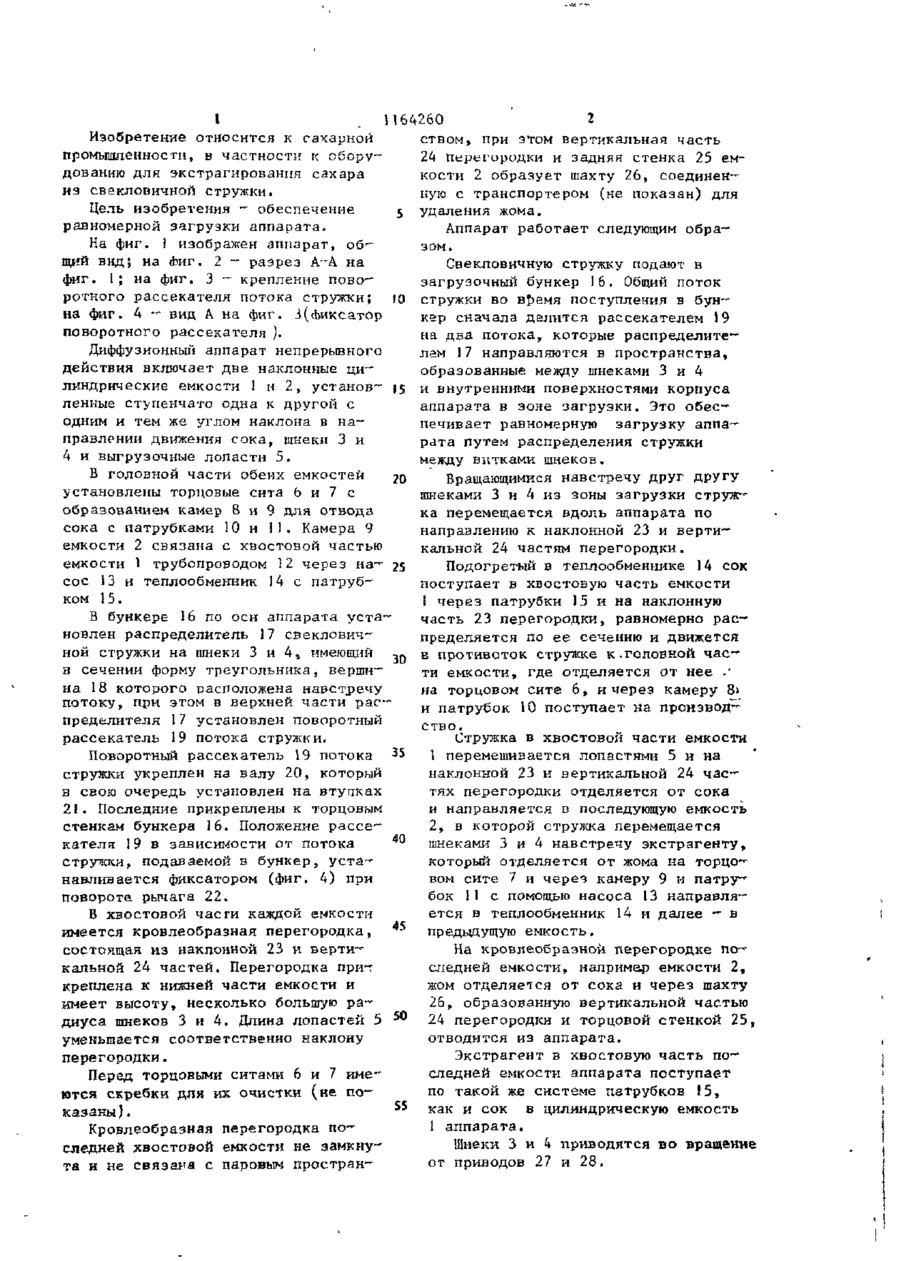

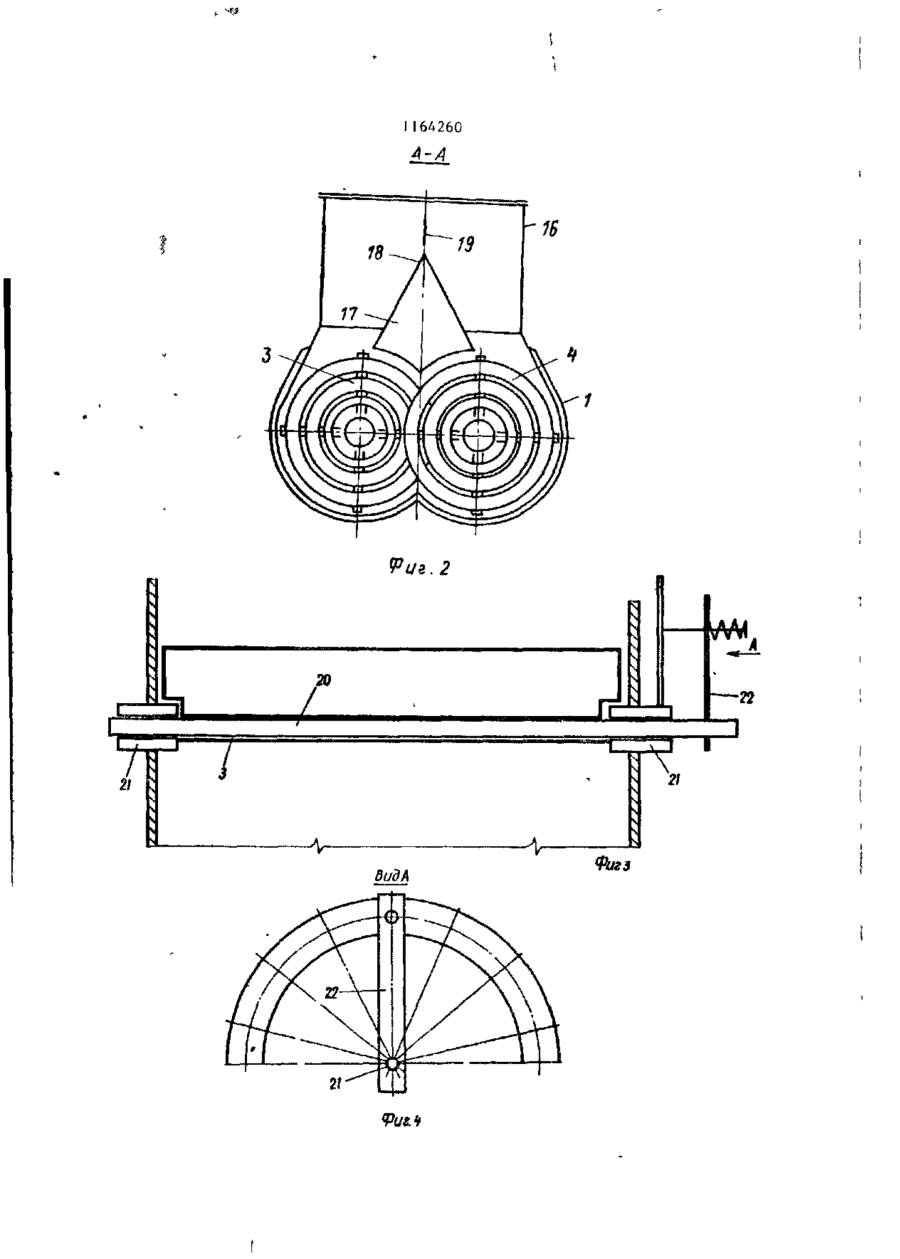

ДИФФУЗИОННЫЙ АППАРАТ НЕПРЕРЫВНОГО ДЕЙСТВИЯ по авт. св. № 415300, о т п и в а ю щ и й с я тем, что, с цепью обеспечений равномерной загрузки аппарата, в загруточном бункере, по его О(.и, установлен распределитель стружки на шнеки, имеющий в ( сечении 'юрму треугольника, вершина которого расположена навстречу потоку, при этом в верхней части распредели" теля установлен поворотный рассекатель потока стружки. 164260 2 Изобретение относится к сахарной ством, при этом вертикальная часть промышленности, в частности к обору24 перегородки и задняя стенка 25 емдованию для экстрагирования сахара кости 2 образует шахту 26, соединениз свекловичной стружки. ную с транспортером (не показан) для Цель изобретения — обеспечение 5 удаления жома. равномерной загрузки аппарата. Аппарат работает следующим обраНа фиг. І изображен аппарат, об-" зом. щий вид; на 6иг. 2 ~ разрез А-А на Свекловичную стружку подают в фиг. I; на фиг. 3 - крепление повозагрузочный бункер 16. Общий поток ротного рассекателя потока стружки; Ю стружки во время поступления в бунна фиг. 4 '- вид А на фиг. J(фиксатор квр сначала делится рассекателем 19 поворотного рассекателя ). на два потока, которые распределитеДиффузионный аппарат непрерывного лем 17 направляются в пространства, действия включает две наклонные циобразованные между шнеками 3 и 4 линдрические емкости 1 и 2, установ- (5 и внутренними поверхностями корпуса ленные ступенчато одна к другой с аппарата в зоне загрузки. Это обесодним и тем же углом наклона в напечивает равномерную загрузку аппаправлении движения сока, шнеки 3 и рата путем распределения стружки 4 и выгрузочные лопасти 5. между витками шнеков. В головной части обеих емкостей Вращающимися навстречу друг другу 20 установлены торцовые сита b и 7 с шнеками 3 и 4 из зоны загрузки стружобразованием камер 8 и 9 для отвода ка перемещается вдоль аппарата по сока с патрубками 10 и 11. Камера 9 направлению к наклонной 23 и вертиемкости 2 связана с хвостовой частью кальной 24 частям перегородки. емкости 1 трубопроводом 12 через на- 25 Подогретый в теплообменнике 14 сок сос 13 и теплообменник 14 с патрубпоступает в хвостовую часть емкости ком 15. 1 через патрубки 15 и на наклонную В бункере 16 по оси аппарата уста часть 23 перегородки, равномерно расновлен распределитель 17 свекловичпределяется по ее сечению и движется ной стружки на шнеки 3 и 4, имеющий 30 в противоток стружке к.головной часа сечении форму треугольника, вершити емкости, где отделяется от нее ' на 18 которого расположена навстречу на торцовом сите 6, и через камеру 8> потоку, при этом в верхней части рас и патрубок 10 поступает на производпределителя 17 установлен поворотный ство. рассекатель 19 потока стружки. Стружка в хвостовой части емкости Поворотный рассекатель 19 потока 35 І перемешивается лопастями 5 и на стружки укреплен на валу 20, который наклонной 23 и вертикальной 24 часв свою очередь установлен на втупках тях перегородки отделяется от сока 21. Последние прикреплены к торцовым и направляется в последующую емкость стенкам бункера 16. Положение рассе2, в которой стружка перемещается кателя 19 в зависимости от потока шнеками 3 и 4 навстречу экстрагенту, стружки» подаваемой в бункер, устакоторый отделяется от жома на торцонавливается фиксатором (фиг. 4) при вом сите 1 и через камеру 9 и патруповороте рычага 22. бок 11 с помощью насоса 13 направляВ хвостовой часги каждой емкости ется в теплообменник 14 и далее - в имеется кровлеобразная перегородка, предыдущую емкость. состоящая из наклонной 23 и верти— На кровлеобразной перегородке покальной 24 частей. Перегородка прит следней емкости, например емкости 2, креплена к нижней части емкости и жом отделяется от сока и через шахту имеет высоту, несколько большую ра26, образованную вертикальной частью диуса шнеков 3 и 4. Длина лопастей 5 50 24 перегородки и торцовой стенкой 25, уменьшается соответственно наклону отводится из аппарата. перегородки. Экстрагент в хвостовую часть поПеред торцовыми ситами 6 и 7 имеследней емкости аппарата поступает ются скребки для их очистки (не попо такой же системе патрубков 15, 55 казаны). как и сок в цилиндрическую емкость Кровлеобразная перегородка по! аппарата. следней хвостовой емкости не замкнуШнеки 3 и k приводятся во вращение та и не связана с паровым нростран— от приводов 27 и 28. 16 Риг. 2 20 V_1L 1 l __ _i V 21 ВидА Фиг.* Фшз 164260 Редактор И, Рыбченко Заказ 4155/23 Составитель М. Унгурлн Техред Т.Дубинчак Корректор Е. Сипохман Тираж 364 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва» Ж'35, Раушская наб,/ д« 4/5 Филиал ПГОІ "Патент", г, Ужгород, ул. Проектная, 4
