Лобовий фрикційний варіатор

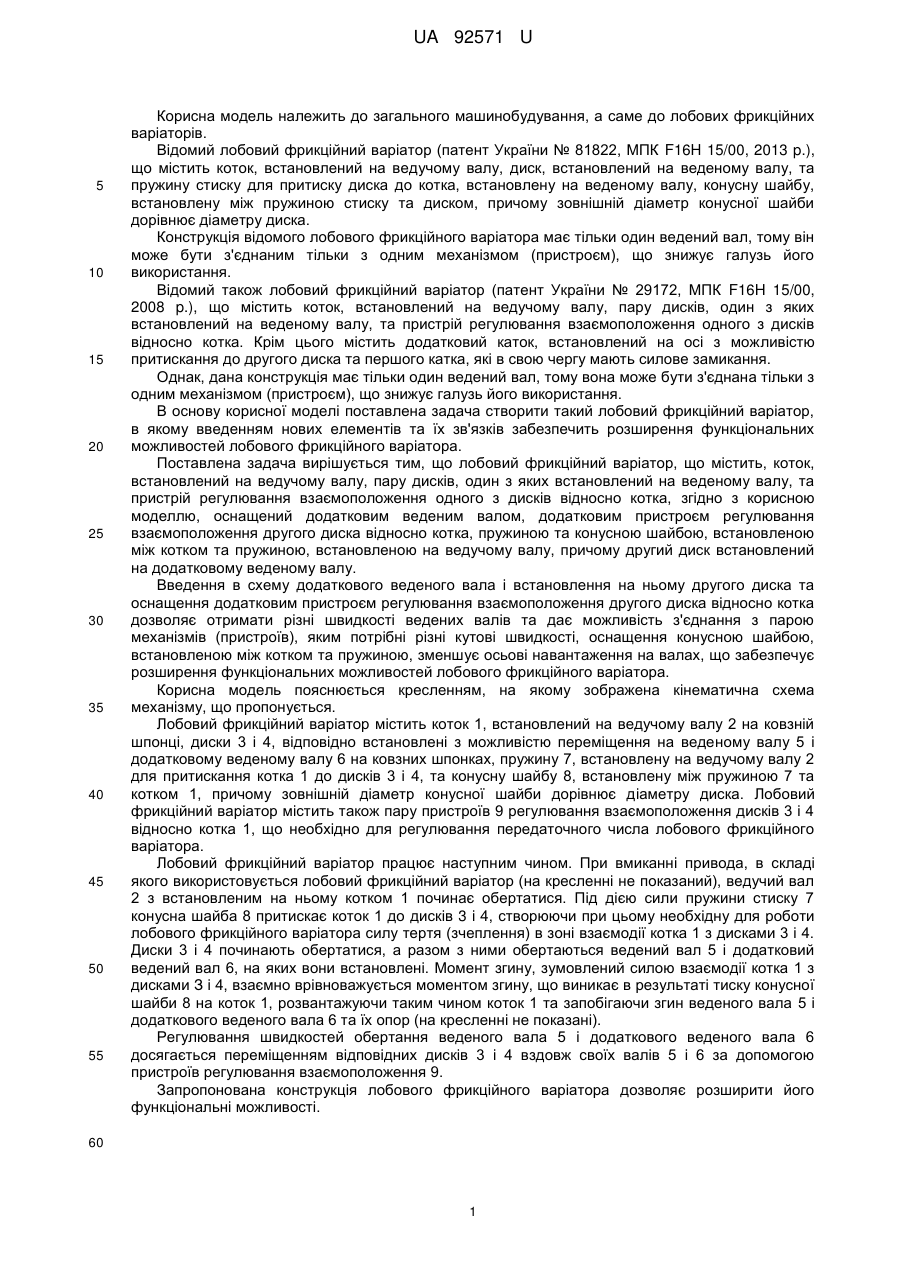

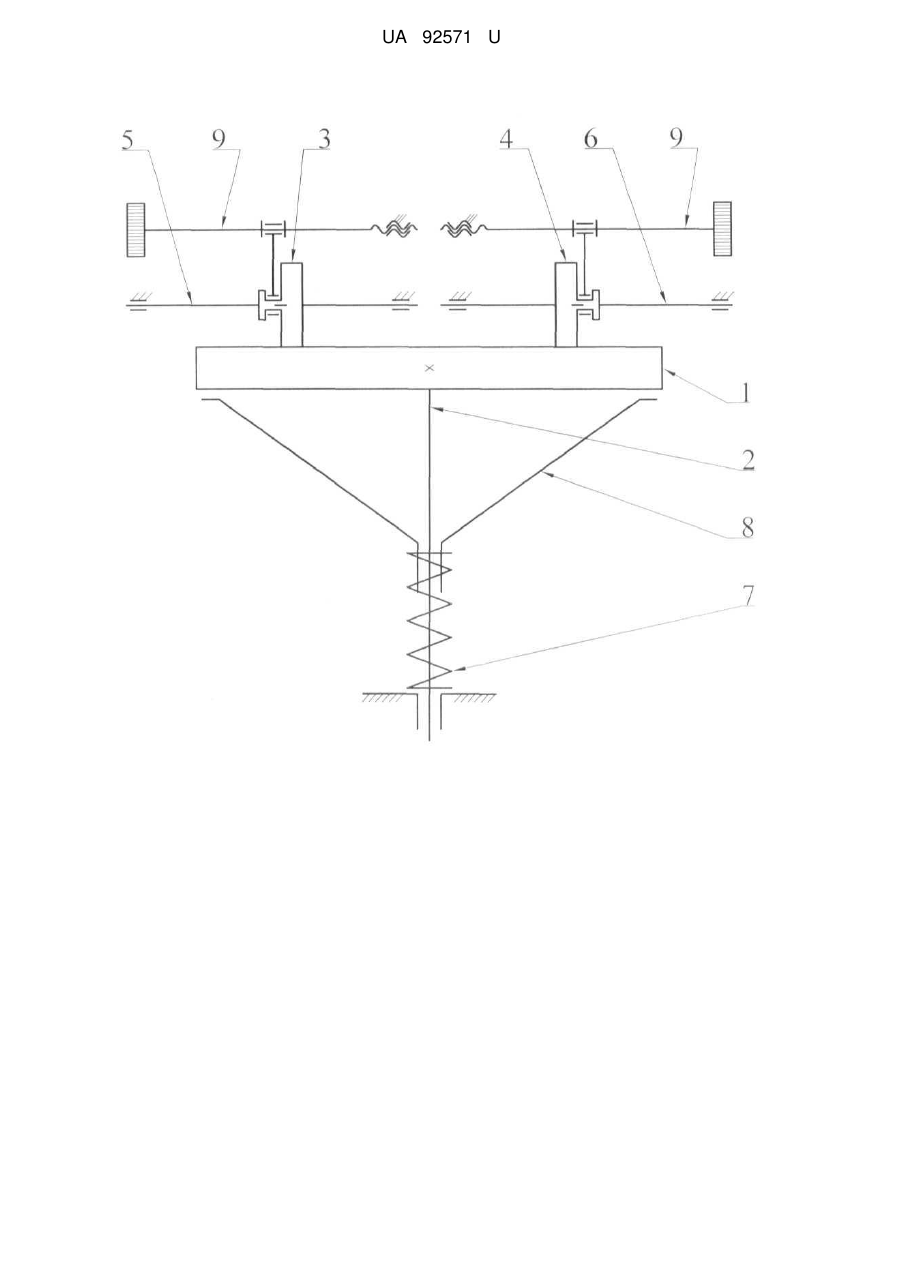

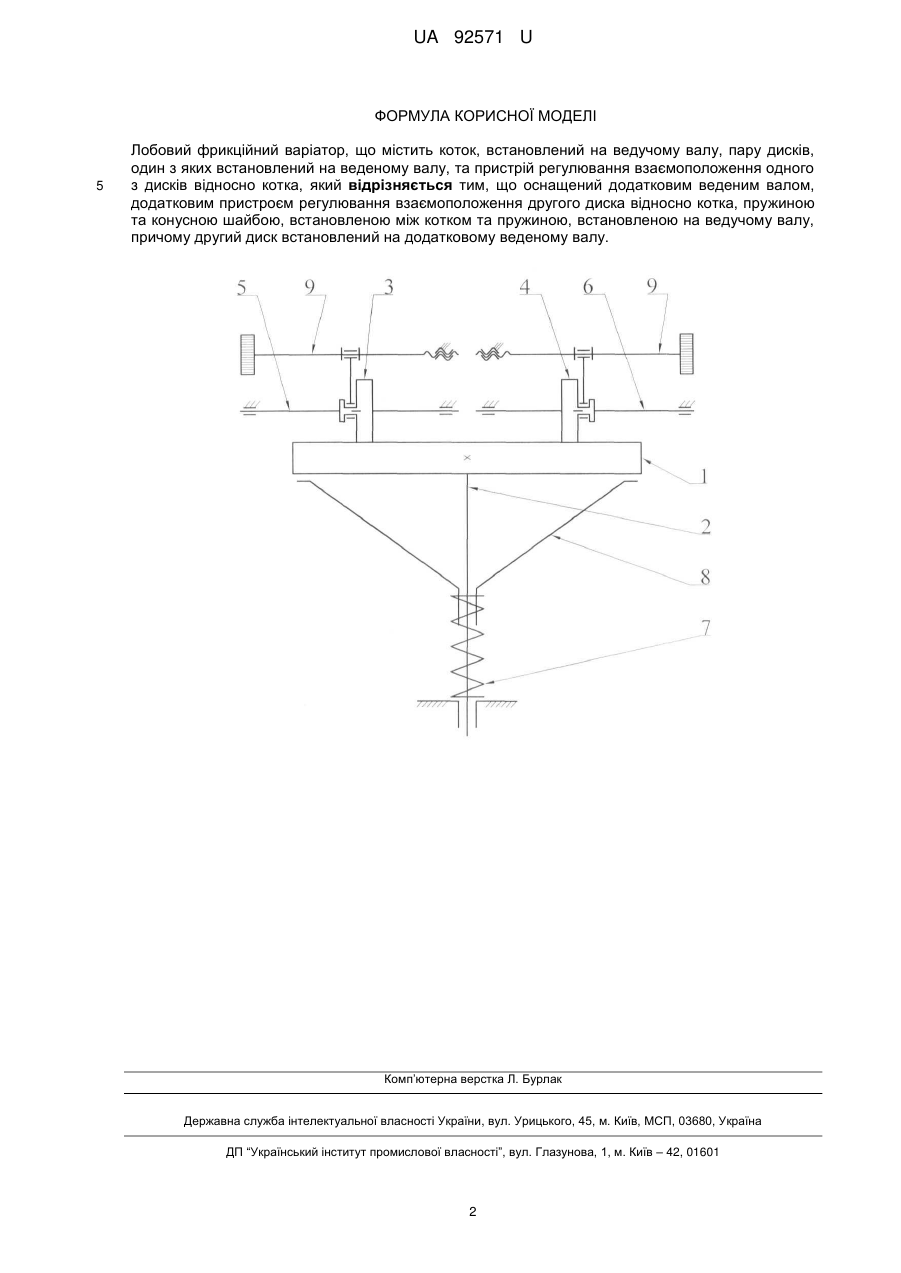

Реферат: UA 92571 U UA 92571 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до лобових фрикційних варіаторів. Відомий лобовий фрикційний варіатор (патент України № 81822, МПК F16H 15/00, 2013 p.), що містить коток, встановлений на ведучому валу, диск, встановлений на веденому валу, та пружину стиску для притиску диска до котка, встановлену на веденому валу, конусну шайбу, встановлену між пружиною стиску та диском, причому зовнішній діаметр конусної шайби дорівнює діаметру диска. Конструкція відомого лобового фрикційного варіатора має тільки один ведений вал, тому він може бути з'єднаним тільки з одним механізмом (пристроєм), що знижує галузь його використання. Відомий також лобовий фрикційний варіатор (патент України № 29172, МПК F16H 15/00, 2008 p.), що містить коток, встановлений на ведучому валу, пару дисків, один з яких встановлений на веденому валу, та пристрій регулювання взаємоположення одного з дисків відносно котка. Крім цього містить додатковий каток, встановлений на осі з можливістю притискання до другого диска та першого катка, які в свою чергу мають силове замикання. Однак, дана конструкція має тільки один ведений вал, тому вона може бути з'єднана тільки з одним механізмом (пристроєм), що знижує галузь його використання. В основу корисної моделі поставлена задача створити такий лобовий фрикційний варіатор, в якому введенням нових елементів та їх зв'язків забезпечить розширення функціональних можливостей лобового фрикційного варіатора. Поставлена задача вирішується тим, що лобовий фрикційний варіатор, що містить, коток, встановлений на ведучому валу, пару дисків, один з яких встановлений на веденому валу, та пристрій регулювання взаємоположення одного з дисків відносно котка, згідно з корисною моделлю, оснащений додатковим веденим валом, додатковим пристроєм регулювання взаємоположення другого диска відносно котка, пружиною та конусною шайбою, встановленою між котком та пружиною, встановленою на ведучому валу, причому другий диск встановлений на додатковому веденому валу. Введення в схему додаткового веденого вала і встановлення на ньому другого диска та оснащення додатковим пристроєм регулювання взаємоположення другого диска відносно котка дозволяє отримати різні швидкості ведених валів та дає можливість з'єднання з парою механізмів (пристроїв), яким потрібні різні кутові швидкості, оснащення конусною шайбою, встановленою між котком та пружиною, зменшує осьові навантаження на валах, що забезпечує розширення функціональних можливостей лобового фрикційного варіатора. Корисна модель пояснюється кресленням, на якому зображена кінематична схема механізму, що пропонується. Лобовий фрикційний варіатор містить коток 1, встановлений на ведучому валу 2 на ковзній шпонці, диски 3 і 4, відповідно встановлені з можливістю переміщення на веденому валу 5 і додатковому веденому валу 6 на ковзних шпонках, пружину 7, встановлену на ведучому валу 2 для притискання котка 1 до дисків 3 і 4, та конусну шайбу 8, встановлену між пружиною 7 та котком 1, причому зовнішній діаметр конусної шайби дорівнює діаметру диска. Лобовий фрикційний варіатор містить також пару пристроїв 9 регулювання взаємоположення дисків 3 і 4 відносно котка 1, що необхідно для регулювання передаточного числа лобового фрикційного варіатора. Лобовий фрикційний варіатор працює наступним чином. При вмиканні привода, в складі якого використовується лобовий фрикційний варіатор (на кресленні не показаний), ведучий вал 2 з встановленим на ньому котком 1 починає обертатися. Під дією сили пружини стиску 7 конусна шайба 8 притискає коток 1 до дисків 3 і 4, створюючи при цьому необхідну для роботи лобового фрикційного варіатора силу тертя (зчеплення) в зоні взаємодії котка 1 з дисками 3 і 4. Диски 3 і 4 починають обертатися, а разом з ними обертаються ведений вал 5 і додатковий ведений вал 6, на яких вони встановлені. Момент згину, зумовлений силою взаємодії котка 1 з дисками З і 4, взаємно врівноважується моментом згину, що виникає в результаті тиску конусної шайби 8 на коток 1, розвантажуючи таким чином коток 1 та запобігаючи згин веденого вала 5 і додаткового веденого вала 6 та їх опор (на кресленні не показані). Регулювання швидкостей обертання веденого вала 5 і додаткового веденого вала 6 досягається переміщенням відповідних дисків 3 і 4 вздовж своїх валів 5 і 6 за допомогою пристроїв регулювання взаємоположення 9. Запропонована конструкція лобового фрикційного варіатора дозволяє розширити його функціональні можливості. 60 1 UA 92571 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Лобовий фрикційний варіатор, що містить коток, встановлений на ведучому валу, пару дисків, один з яких встановлений на веденому валу, та пристрій регулювання взаємоположення одного з дисків відносно котка, який відрізняється тим, що оснащений додатковим веденим валом, додатковим пристроєм регулювання взаємоположення другого диска відносно котка, пружиною та конусною шайбою, встановленою між котком та пружиною, встановленою на ведучому валу, причому другий диск встановлений на додатковому веденому валу. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
