Спосіб ведення виноградного куща на двоплощинній шпалері

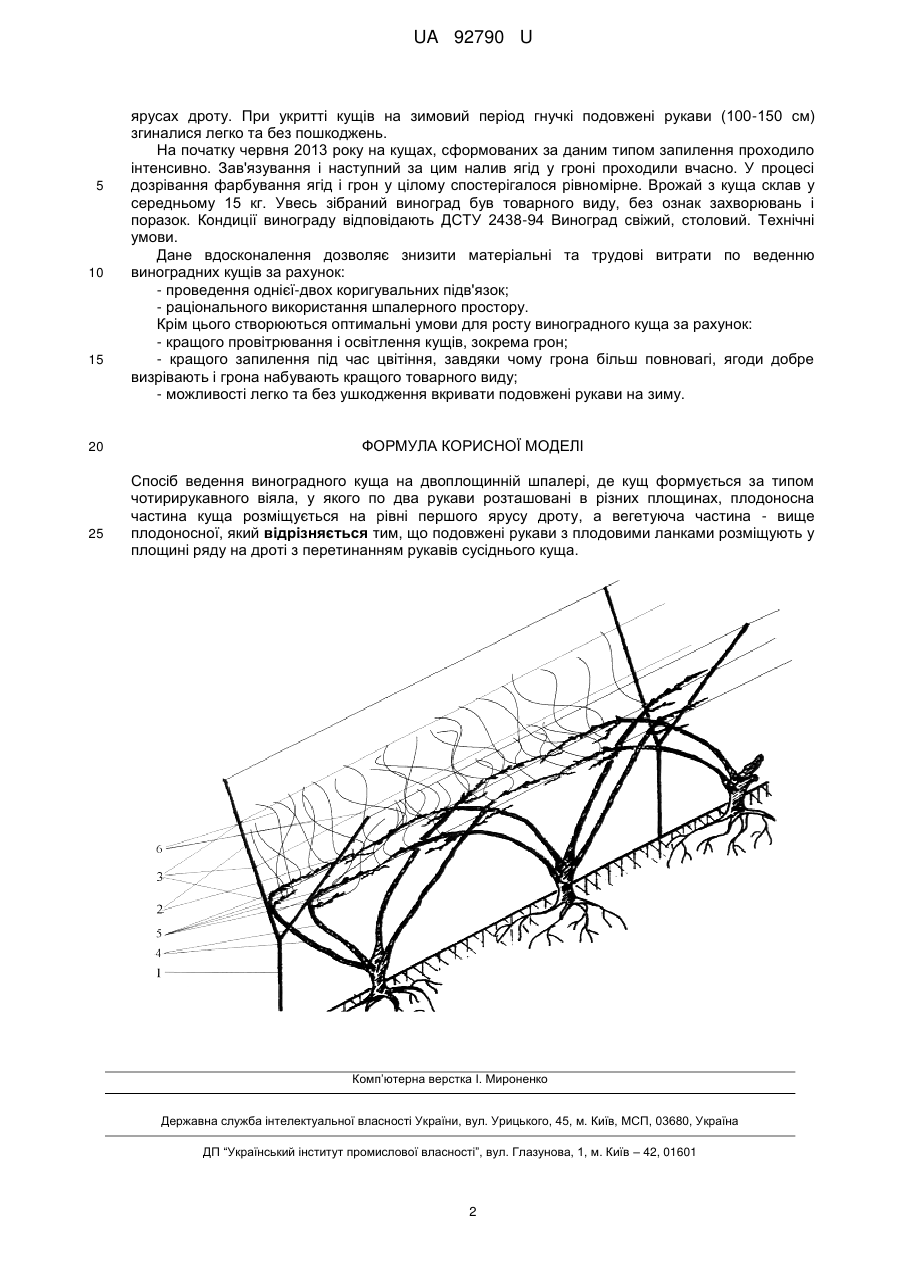

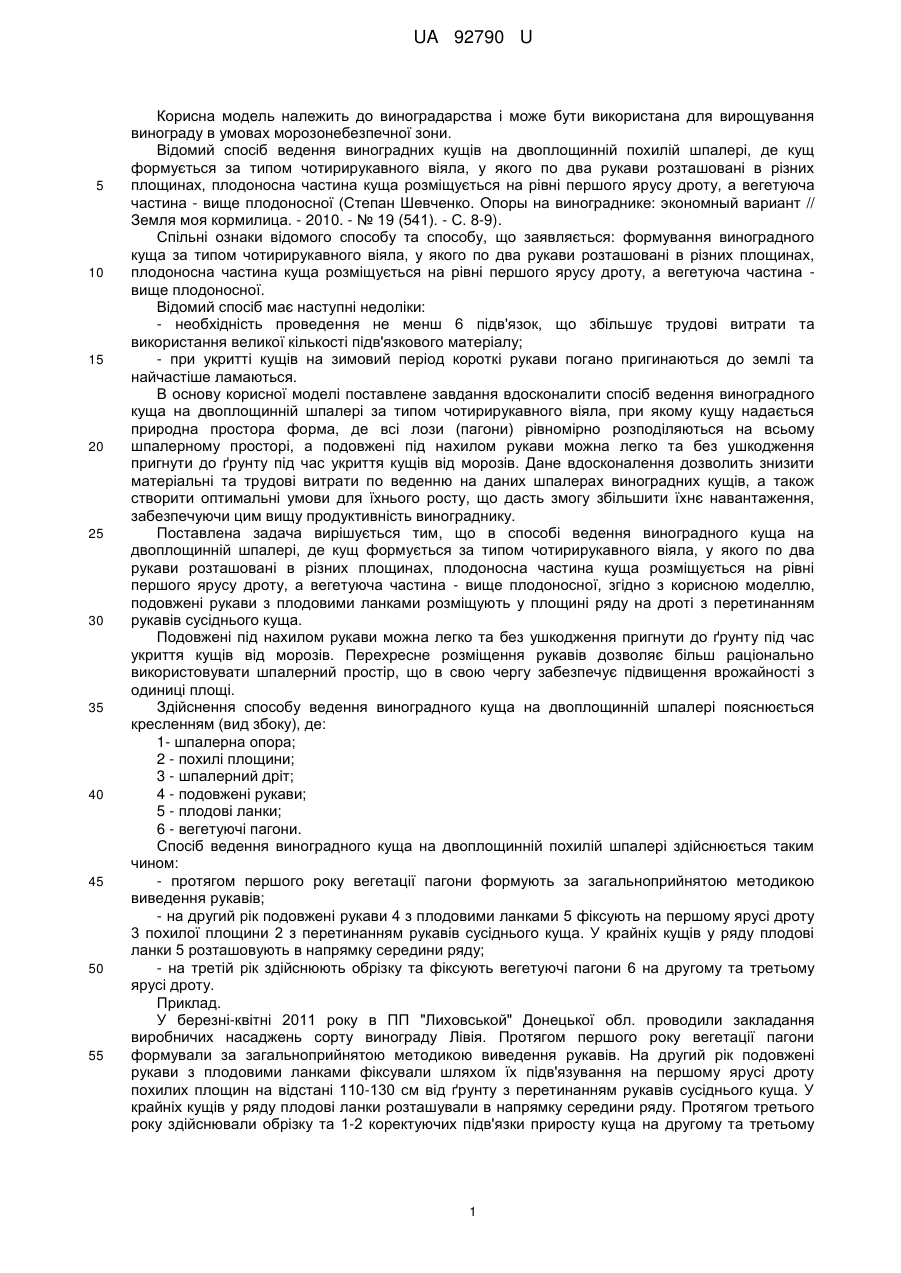

Реферат: Спосіб ведення виноградного куща на двоплощинній шпалері, де кущ формується за типом чотирирукавного віяла, у якого по два рукави розташовані в різних площинах, плодоносна частина куща розміщується на рівні першого ярусу дроту, а вегетуюча частина - вище плодоносної. Подовжені рукави з плодовими ланками розміщують у площині ряду на дроті з перетинанням рукавів сусіднього куща. UA 92790 U (12) UA 92790 U UA 92790 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виноградарства і може бути використана для вирощування винограду в умовах морозонебезпечної зони. Відомий спосіб ведення виноградних кущів на двоплощинній похилій шпалері, де кущ формується за типом чотирирукавного віяла, у якого по два рукави розташовані в різних площинах, плодоносна частина куща розміщується на рівні першого ярусу дроту, а вегетуюча частина - вище плодоносної (Степан Шевченко. Опоры на винограднике: экономный вариант // Земля моя кормилица. - 2010. - № 19 (541). - С. 8-9). Спільні ознаки відомого способу та способу, що заявляється: формування виноградного куща за типом чотирирукавного віяла, у якого по два рукави розташовані в різних площинах, плодоносна частина куща розміщується на рівні першого ярусу дроту, а вегетуюча частина вище плодоносної. Відомий спосіб має наступні недоліки: - необхідність проведення не менш 6 підв'язок, що збільшує трудові витрати та використання великої кількості підв'язкового матеріалу; - при укритті кущів на зимовий період короткі рукави погано пригинаються до землі та найчастіше ламаються. В основу корисної моделі поставлене завдання вдосконалити спосіб ведення виноградного куща на двоплощинній шпалері за типом чотирирукавного віяла, при якому кущу надається природна простора форма, де всі лози (пагони) рівномірно розподіляються на всьому шпалерному просторі, а подовжені під нахилом рукави можна легко та без ушкодження пригнути до ґрунту під час укриття кущів від морозів. Дане вдосконалення дозволить знизити матеріальні та трудові витрати по веденню на даних шпалерах виноградних кущів, а також створити оптимальні умови для їхнього росту, що дасть змогу збільшити їхнє навантаження, забезпечуючи цим вищу продуктивність винограднику. Поставлена задача вирішується тим, що в способі ведення виноградного куща на двоплощинній шпалері, де кущ формується за типом чотирирукавного віяла, у якого по два рукави розташовані в різних площинах, плодоносна частина куща розміщується на рівні першого ярусу дроту, а вегетуюча частина - вище плодоносної, згідно з корисною моделлю, подовжені рукави з плодовими ланками розміщують у площині ряду на дроті з перетинанням рукавів сусіднього куща. Подовжені під нахилом рукави можна легко та без ушкодження пригнути до ґрунту під час укриття кущів від морозів. Перехресне розміщення рукавів дозволяє більш раціонально використовувати шпалерний простір, що в свою чергу забезпечує підвищення врожайності з одиниці площі. Здійснення способу ведення виноградного куща на двоплощинній шпалері пояснюється кресленням (вид збоку), де: 1- шпалерна опора; 2 - похилі площини; 3 - шпалерний дріт; 4 - подовжені рукави; 5 - плодові ланки; 6 - вегетуючі пагони. Спосіб ведення виноградного куща на двоплощинній похилій шпалері здійснюється таким чином: - протягом першого року вегетації пагони формують за загальноприйнятою методикою виведення рукавів; - на другий рік подовжені рукави 4 з плодовими ланками 5 фіксують на першому ярусі дроту 3 похилої площини 2 з перетинанням рукавів сусіднього куща. У крайніх кущів у ряду плодові ланки 5 розташовують в напрямку середини ряду; - на третій рік здійснюють обрізку та фіксують вегетуючі пагони 6 на другому та третьому ярусі дроту. Приклад. У березні-квітні 2011 року в ПП "Лиховськой" Донецької обл. проводили закладання виробничих насаджень сорту винограду Лівія. Протягом першого року вегетації пагони формували за загальноприйнятою методикою виведення рукавів. На другий рік подовжені рукави з плодовими ланками фіксували шляхом їх підв'язування на першому ярусі дроту похилих площин на відстані 110-130 см від ґрунту з перетинанням рукавів сусіднього куща. У крайніх кущів у ряду плодові ланки розташували в напрямку середини ряду. Протягом третього року здійснювали обрізку та 1-2 коректуючих підв'язки приросту куща на другому та третьому 1 UA 92790 U 5 10 15 20 25 ярусах дроту. При укритті кущів на зимовий період гнучкі подовжені рукави (100-150 см) згиналися легко та без пошкоджень. На початку червня 2013 року на кущах, сформованих за даним типом запилення проходило інтенсивно. Зав'язування і наступний за цим налив ягід у гроні проходили вчасно. У процесі дозрівання фарбування ягід і грон у цілому спостерігалося рівномірне. Врожай з куща склав у середньому 15 кг. Увесь зібраний виноград був товарного виду, без ознак захворювань і поразок. Кондиції винограду відповідають ДСТУ 2438-94 Виноград свіжий, столовий. Технічні умови. Дане вдосконалення дозволяє знизити матеріальні та трудові витрати по веденню виноградних кущів за рахунок: - проведення однієї-двох коригувальних підв'язок; - раціонального використання шпалерного простору. Крім цього створюються оптимальні умови для росту виноградного куща за рахунок: - кращого провітрювання і освітлення кущів, зокрема грон; - кращого запилення під час цвітіння, завдяки чому грона більш повновагі, ягоди добре визрівають і грона набувають кращого товарного виду; - можливості легко та без ушкодження вкривати подовжені рукави на зиму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб ведення виноградного куща на двоплощинній шпалері, де кущ формується за типом чотирирукавного віяла, у якого по два рукави розташовані в різних площинах, плодоносна частина куща розміщується на рівні першого ярусу дроту, а вегетуюча частина - вище плодоносної, який відрізняється тим, що подовжені рукави з плодовими ланками розміщують у площині ряду на дроті з перетинанням рукавів сусіднього куща. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
